【国家标准(GB)】 工业加热用电红外辐射器的特性 第1部分：短波电红外辐射器

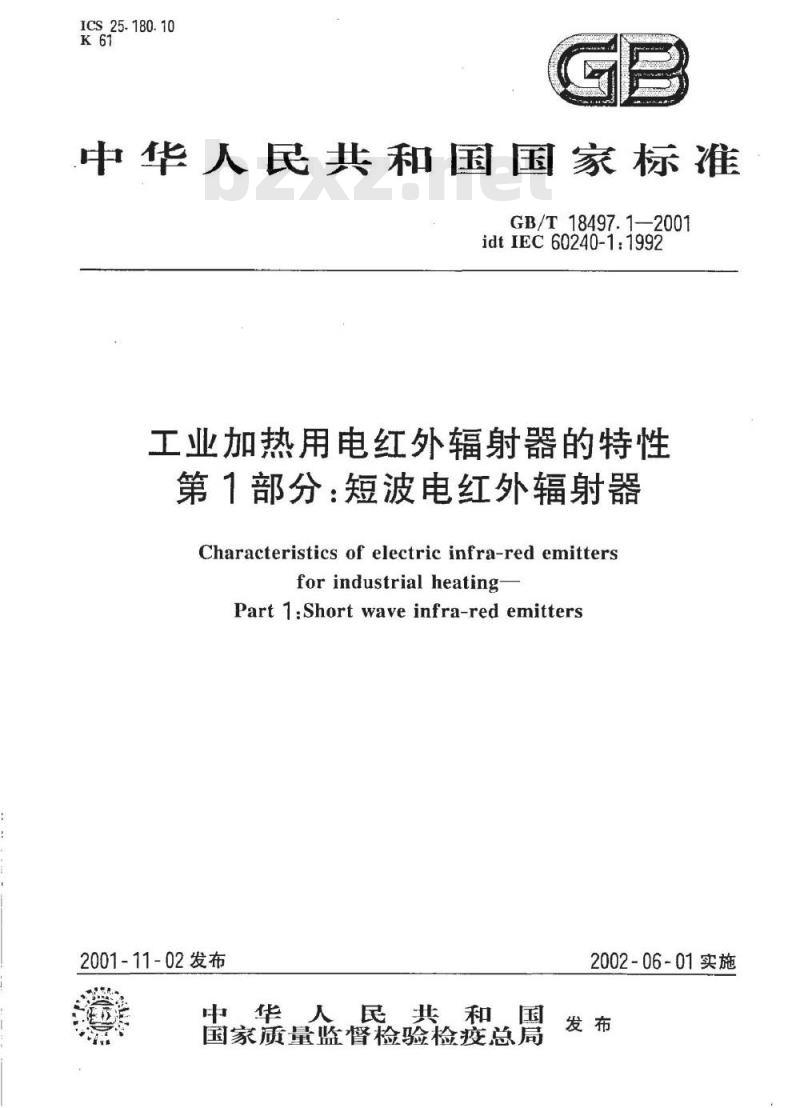

ICS25.180.10
中华人民共和国国家标准
GB/T18497.1—2001
idtIEC60240-1:1992
工业加热用电红外辐射器的特性第1部分：短波电红外辐射器
Characteristics of electric infra-red emittersfor industrial heating
Part 1.Short wave infra-red emitters2001-11-02发布
中华人民共和国
国家质量监督检验检疫总局
2002-06-01实施
GB/T18497.1—2001

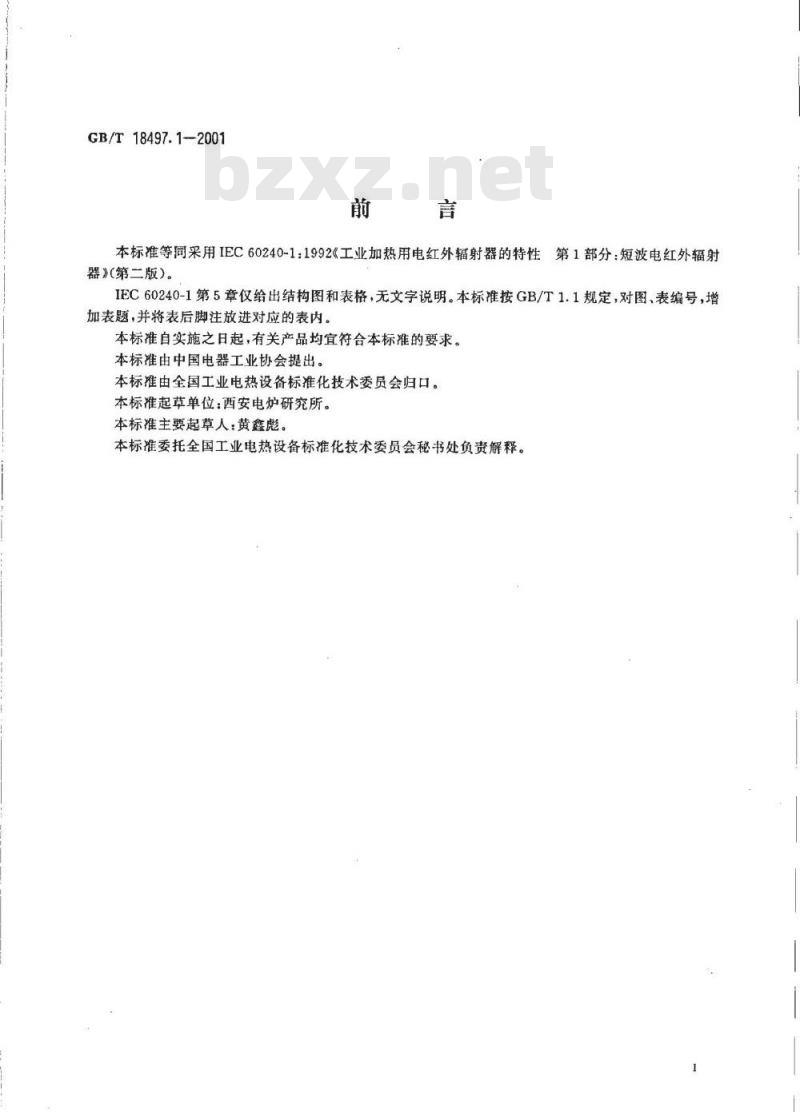

本标准等同采用IEC60240-1：1992《工业加热用电红外辐射器的特性第1部分：短波电红外辐射器》（第二版）。
IEC60240-1第5章仅给出结构图和表格，无文字说明。本标准按GB/T1.1规定，对图、表编号，增加表题，并将表后脚注放进对应的表内。本标准自实施之日起，有关产品均宜符合本标准的要求。本标准由中国电器工业协会提出。本标准由全国工业电热设备标准化技术委员会归口。本标准起草单位：西安电炉研究所。本标准主要起草人：黄鑫彪。
本标准委托全国工业电热设备标准化技术委员会秘书处负责解释，GB/T18497.1—-2001

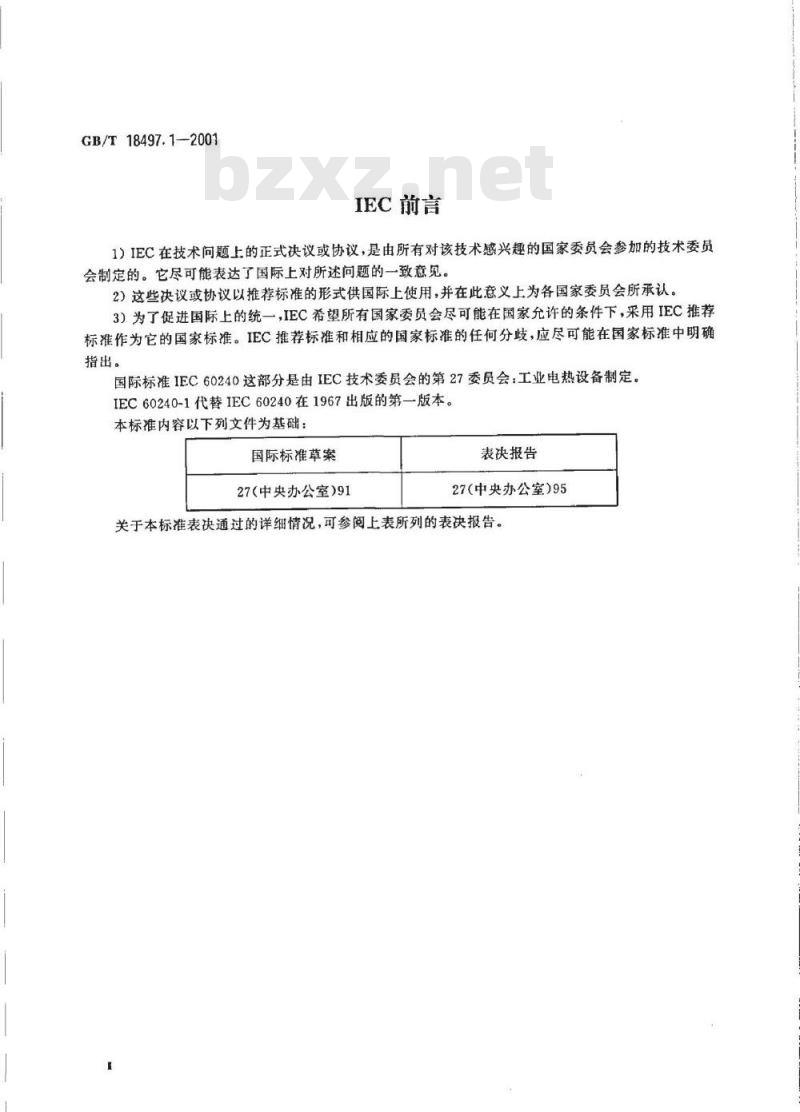

IEC前言
1）IEC在技术问题上的正式决议或协议，是由所有对该技术感兴趣的国家委员会参加的技术委员会制定的。它尽可能表达了国际上对所述问题的一致意见。2）这些决议或协议以推荐标准的形式供国际上使用，并在此意义上为各国家委员会所承认。3）为了促进国际上的统一，IEC希望所有国家委员会尽可能在国家允许的条件下，采用IEC推荐标准作为它的国家标准。IEC推荐标准和相应的国家标准的任何分歧，应尽可能在国家标准中明确指出。
国际标准IEC60240这部分是由IEC技术委员会的第27委员会：工业电热设备制定。IEC60240-1代替IEC60240在1967出版的第一版本。本标准内容以下列文件为基础：国际标准草案
27(中央办公室）91
表决报告
27（中央办公室)95
关于本标准表决通过的详细情况，可参阅上表所列的表决报告。1范围

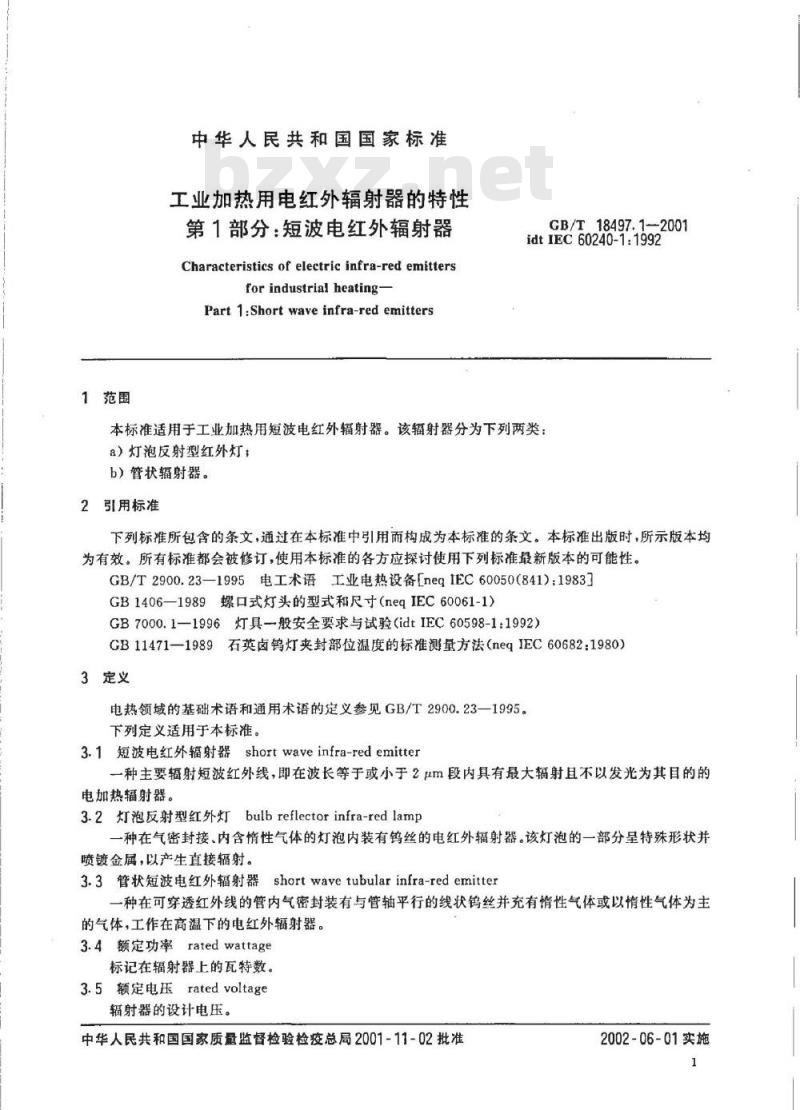

中华人民共和国国家标准
工业加热用电红外辐射器的特性第1部分：短波电红外辐射器
Characteristics of electric infra-red emittersfor industrial heating
Part 1:Short wave infra-red emittersGB/T 18497.12001
idtIEC60240-1:1992
本标准适用于工业加热用短波电红外辐射器。该辐射器分为下列两类：a）灯泡反射型红外灯；
b）管状辐射器。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2900.23—1995电工术语工业电热设备[negIEC60050（841)：1983]GB1406—1989螺口式灯头的型式和尺寸（neIEC60061-1）GB7000.1—1996灯具一般安全要求与试验（idtIEC60598-1:1992）GB11471—1989石英卤钨灯夹封部位温度的标准测量方法（neqIEC60682：1980)3定义
电热领域的基础术语和通用术语的定义参见GB/T2900.23—1995。下列定义适用于本标准。
3.1短波电红外辐射器shortwaveinfra-redemitter一种主要辐射短波红外线，即在波长等于或小于2um段内具有最大辐射且不以发光为其目的的电加热辐射器。
3.2灯泡反射型红外灯bulbreflectorinfra-redlamp一种在气密封接、内含悄性气体的灯泡内装有钨丝的电红外辐射器。该灯泡的一部分呈特殊形状并喷镀金属，以产生直接辐射。
3.3管状短波电红外辐射器shortwavetubular infra-red emitter一种在可穿透红外线的管内气密封装有与管轴平行的线状钨丝并充有情性气体或以情性气体为主的气体，工作在高温下的电红外辐射器。3.4额定功率ratedwattage
标记在辐射器上的瓦特数。
3.5额定电压ratedvoltage
辐射器的设计电压。
中华人民共和国国家质量监督检验检疫总局2001-11-02批准2002-06-01实施
GB/T18497.1—2001
3.6额定电压范围ratedvoltagerange制造厂规定并在辐射器上标明的最高电压与最低电压之间的范围。3.7设计电压designvoltage
获得额定特性的电压。

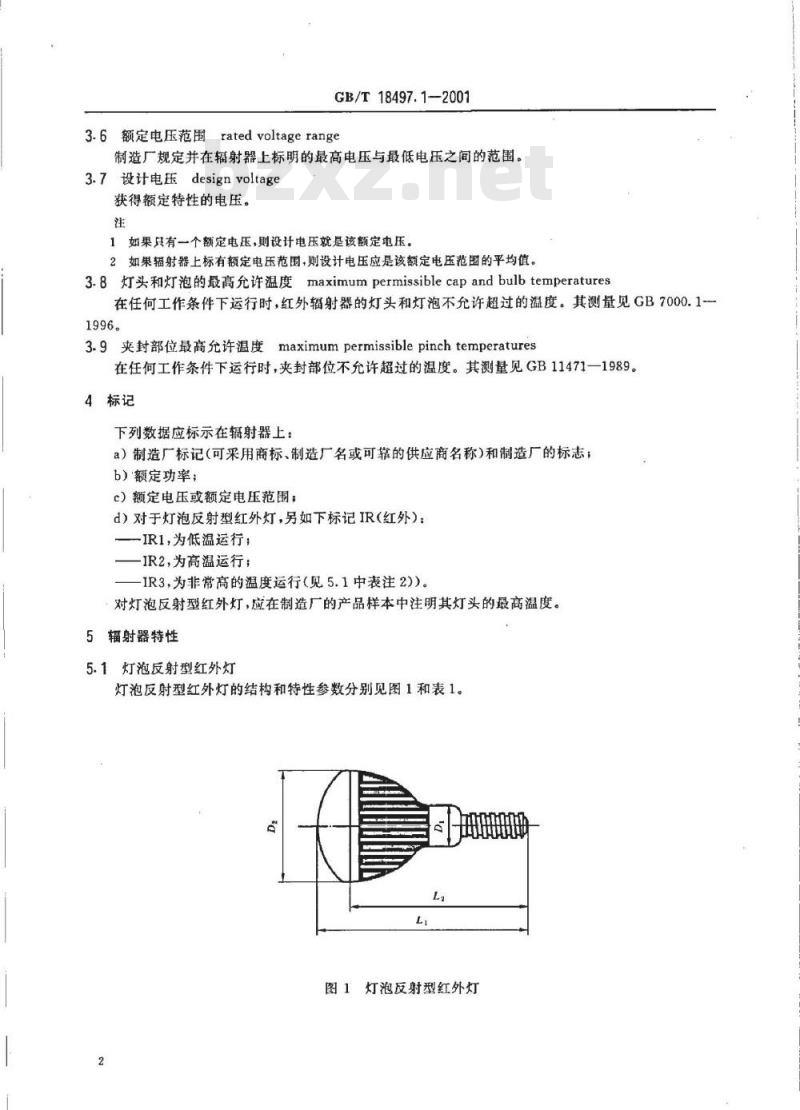

1如果只有一个额定电压，则设计电压就是该额定电压。2如果辐射器上标有额定电压范围，则设计电压应是该额定电压范围的平均值。3.8灯头和灯泡的最高允许温度maximumpermissiblecapandbulbtemperatures在任何工作条件下运行时，红外辐射器的灯头和灯泡不允许超过的温度。其测量见GB7000.1-1996。
3.9夹封部位最高允许温度maximumpermissiblepinchtemperatures在任何工作条件下运行时，夹封部位不允许超过的温度。其测量见GB11471一1989。4标记
下列数据应标示在辐射器上：
a）制造厂标记（可采用商标、制造厂名或可靠的供应商名称)和制造厂的标志；b）额定功率；
c）额定电压或额定电压范围；
d）对于灯泡反射型红外灯，另如下标记IR（红外）：一IR1，为低温运行；
IR2，为高温运行；
IR3，为非常高的温度运行（见5.1中表注2)）。对灯泡反射型红外灯，应在制造厂的产品样本中注明其灯头的最高温度。5辐射器特性
5.1灯泡反射型红外灯
灯泡反射型红外灯的结构和特性参数分别见图1和表1。L2
图1灯泡反射型红外灯
5.2管状辐射器
5.2.1金属片连接的管状辐射器
GB/T18497.1--2001
金片连接的管状辐射器分别见图2、表2、表3和表4。表1特性参数
额定功率/W
额定电压范围/V
设计电压/V
100~110
灯头（见GB1406—1989）/mm
最大颈径D,/mm
最大灯径D，/mm
全长最大值Li/mm
110~120
115~125
从灯头中心接触点到灯泡最大直径处的距离L/mm灯头最高允许温度/℃
灯泡最高允许温度/C
辐射分布情况
1）在北美和日本使用。
低温运行
高温运行
低温运行
高温运行
150.250和375
125~130
220230
220~240
148±10
230~250
由制造厂给出
2）在某些国家，实际上还使用一种运行温度非常商的辐射器，其灯头最高允许温度为325C，灯泡最高允许温度为500c.
图2金属片连接的管状辐射器
最小值
最小值
GB/T-18497.1—2001
结构尺寸
最大值
最大值
最大值最大值最大值
标称值
标称值
土0.5标称值标称值
标称值
1)L是被加热的灯丝长度。
2）给出尺寸L，是为了便于炉子制造厂按正确的距离安装定位销。对辐射器的要求是能使它们安装在以标称尺寸L，来定位的定位销上。考虑到辑射器和炉子结构材料之间的膨胀差异，管座最少应可移动1mm以上。3）管座销钉的最大直径为4.5mm。辐射器可装有一个完整的反射镜。运行情况应和制造厂一起检查，表3电特性
额定功率/W
夹封部位
*或由制造厂提出。
5.2.2电缆连接的管状辐射器
设计电压/V
表4最高允许温度
电缆连接的管状辐射器分别见图3、表5、表6和表7。额定电压范围/V
100~110
110~120
115~125
125~130
220~250
200~220
220~250
220250
380420
380420
额定功率
最小值
1)L是被加热的灯丝长度。
2）适常使用两种类型的端支座。GB/T18497.1—2001
电缆连接的管状辐射器
表5结构尺寸
最小值
3）1型的端支座和连接线是不绝缘的。辐射器可装有一个完整的反射镜，额定功率/W
最大值
最大值
表6电特性
设计电压/V
表7最商允许温度
夹封部位
或由制造厂提出。
最大值
F\最大值
1型”
额定电压范围/V
100~110
110~120
115~125
125~130
220~250
200~220
220~250
230~250
220~250
380~420
标称值
GB/T18497.1-2001
中华人民共和国免费标准下载网bzxz
国家标准
工业加热用电红外辐射器的特性第1部分：短波电红外辐射器
GB/T18497.1—2001
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售*
开本880×12301/16印张3/4字数14千字2002年6月第一版2002年6月第一次印刷印数1-1500
书号：155066·1-18446
网址bzcbs.com
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
