【国家标准(GB)】 起重机 维护手册 第1部分：总则

GB/T18453—2001

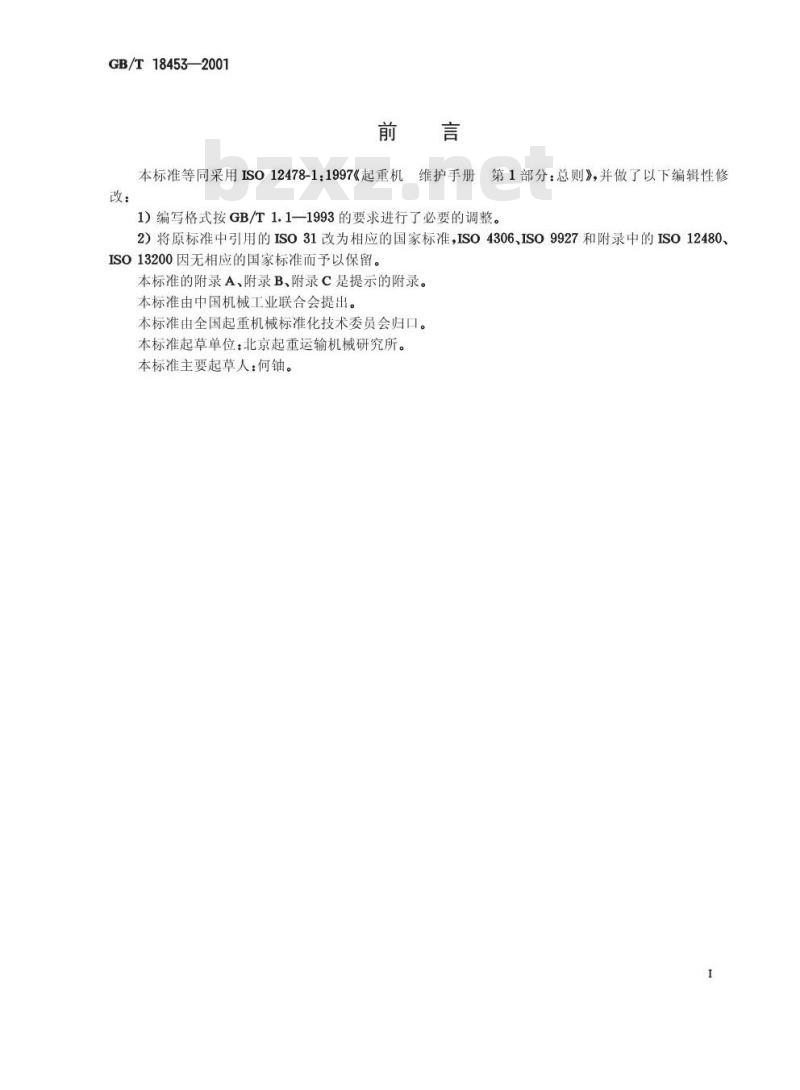

本标准等同采用ISO12478-1:1997《起重机第1部分：总则》，并做了以下编辑性修维护手册
1）编写格式按GB/T1.1—1993的要求进行了必要的调整。2）将原标准中引用的ISO31改为相应的国家标准，ISO4306、ISO9927和附录中的ISO12480ISO13200因无相应的国家标准而予以保留。本标准的附录A、附录B、附录C是提示的附录。本标准由中国机械工业联合会提出。本标准由全国起重机械标准化技术委员会归口。本标准起草单位：北京起重运输机械研究所。本标准主要起草人：何铀。
GB/T18453—2001

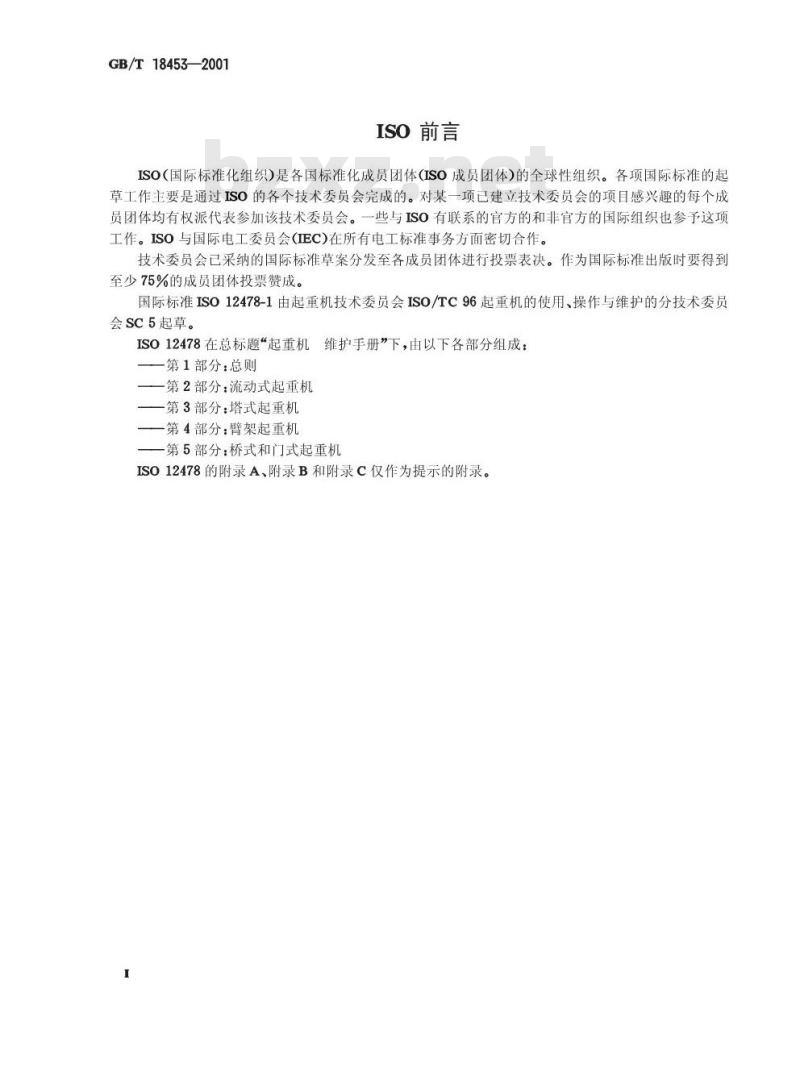

ISO前言
ISO（国际标准化组织)是各国标准化成员团体(ISO成员团体)的全球性组织。各项国际标准的起草工作主要是通过ISO的各个技术委员会完成的。对某一项已建立技术委员会的项目感兴趣的每个成员团体均有权派代表参加该技术委员会。一些与ISO有联系的官方的和非官方的国际组织也参予这项工作。ISO与国际电工委员会(IEC)在所有电工标准事务方面密切合作。技术委员会已采纳的国际标准草案分发至各成员团体进行投票表决。作为国际标准出版时要得到至少75%的成员团体投票赞成。
国际标准ISO12478-1由起重机技术委员会ISO/TC96起重机的使用、操作与维护的分技术委员会SC5起草。
ISO12478在总标题“起重机维护手册”下，由以下各部分组成：一第1部分：总则
一第2部分：流动式起重机
一第3部分：塔式起重机
一第4部分：臂架起重机
一第5部分：桥式和门式起重机
ISO12478的附录A、附录B和附录C仅作为提示的附录。I
1范围

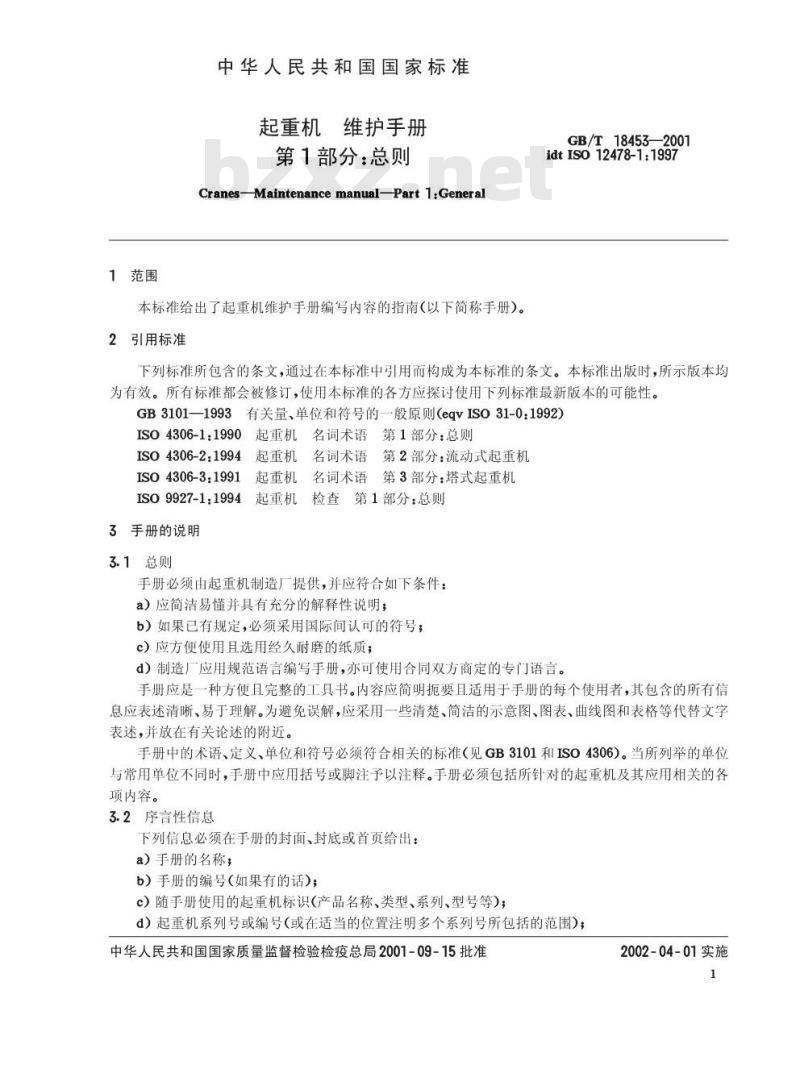

中华人民共和国国家标准
起重机维护手册
第1部分：总则
Cranes-Maintenance manualPart 1:General本标准给出了起重机维护手册编写内容的指南（以下简称手册）。2引用标准
GB/T18453—2001
idtIS012478-1:1997
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。3有关量、单位和符号的一般原则（eqvISO31-0：1992)GB3101—1993
IS04306-1：1990起重机名词术语第1部分：总则ISO 4306-2:1994
1起重机名词术语第2部分：流动式起重机ISO4306-3:1991
起重机名词术语第3部分：塔式起重机ISO9927-1：1994起重机检查第1部分：总则3手册的说明
3.1总则
手册必须由起重机制造厂提供，并应符合如下条件：a）应简洁易懂并具有充分的解释性说明；b）如果已有规定，必须采用国际间认可的符号；c）应方便使用且选用经久耐磨的纸质；d）制造厂应用规范语言编写手册，亦可使用合同双方商定的专门语言。手册应是一种方便且完整的工具书。内容应简明扼要且适用于手册的每个使用者，其包含的所有信息应表述清晰、易于理解。为避免误解，应采用一些清楚、简洁的示意图、图表、曲线图和表格等代替文学表述，并放在有关论述的附近。手册中的术语、定义、单位和符号必须符合相关的标准（见GB3101和ISO4306)。当所列举的单位与常用单位不同时，手册中应用括号或脚注予以注释。手册必须包括所针对的起重机及其应用相关的各项内容。
3.2序言性信息
下列信息必须在手册的封面、封底或首页给出：a）手册的名称；
b）手册的编号（如果有的话)；c）随手册使用的起重机标识(产品名称、类型、系列、型号等)；d）起重机系列号或编号（或在适当的位置注明多个系列号所包括的范围)；中华人民共和国国家质量监督检验检疫总局2001-09-15批准2002-04-01实施

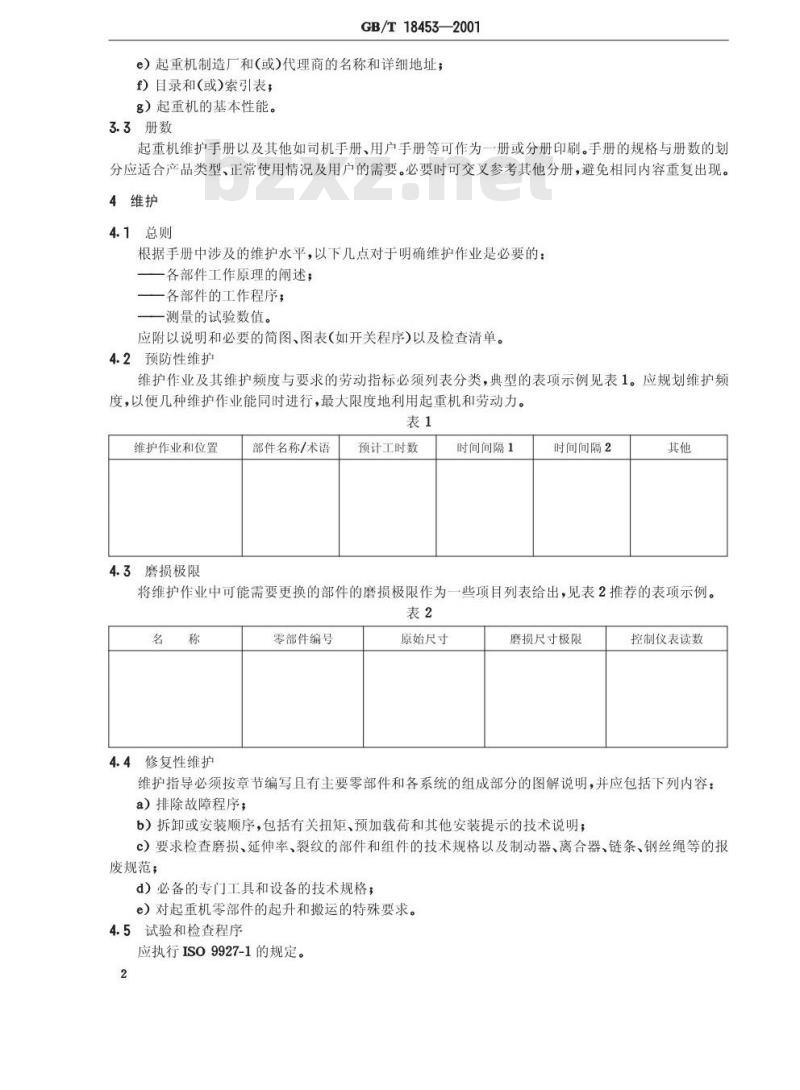

GB/T18453—2001
e）起重机制造厂和（或)代理商的名称和详细地址；f）目录和(或)索引表，
g）起重机的基本性能。
3.3册数
起重机维护手册以及其他如司机手册、用户手册等可作为一册或分册印刷。手册的规格与册数的划分应适合产品类型、正常使用情况及用户的需要。必要时可交叉参考其他分册，避免相同内容重复出现。4维护
4.1总则
根据手册中涉及的维护水平，以下几点对于明确维护作业是必要的：各部件工作原理的阐述；
各部件的工作程序；
一测量的试验数值。
应附以说明和必要的简图、图表(如开关程序)以及检查清单。4.2预防性维护
维护作业及其维护频度与要求的劳动指标必须列表分类，典型的表项示例见表1。应规划维护频度，以便几种维护作业能同时进行，最大限度地利用起重机和劳动力。表1
维护作业和位置
4.3磨损极限
部件名称/术语
预计工时数
时间间隔1
时间间隔2
将维护作业中可能需要更换的部件的磨损极限作为一些项目列表给出，见表2推荐的表项示例。表2
4.4修复性维护
零部件编号
原始尺寸
磨损尺寸极限
控制仪表读数
维护指导必须按章节编写且有主要零部件和各系统的组成部分的图解说明，并应包括下列内容：a）排除故障程序；
b）拆卸或安装顺序，包括有关扭矩、预加载荷和其他安装提示的技术说明；c）要求检查磨损、延伸率、裂纹的部件和组件的技术规格以及制动器、离合器、链条、钢丝绳等的报废规范；
d）必备的专门工具和设备的技术规格；e）对起重机零部件的起升和搬运的特殊要求。4.5试验和检查程序
应执行ISO9927-1的规定。

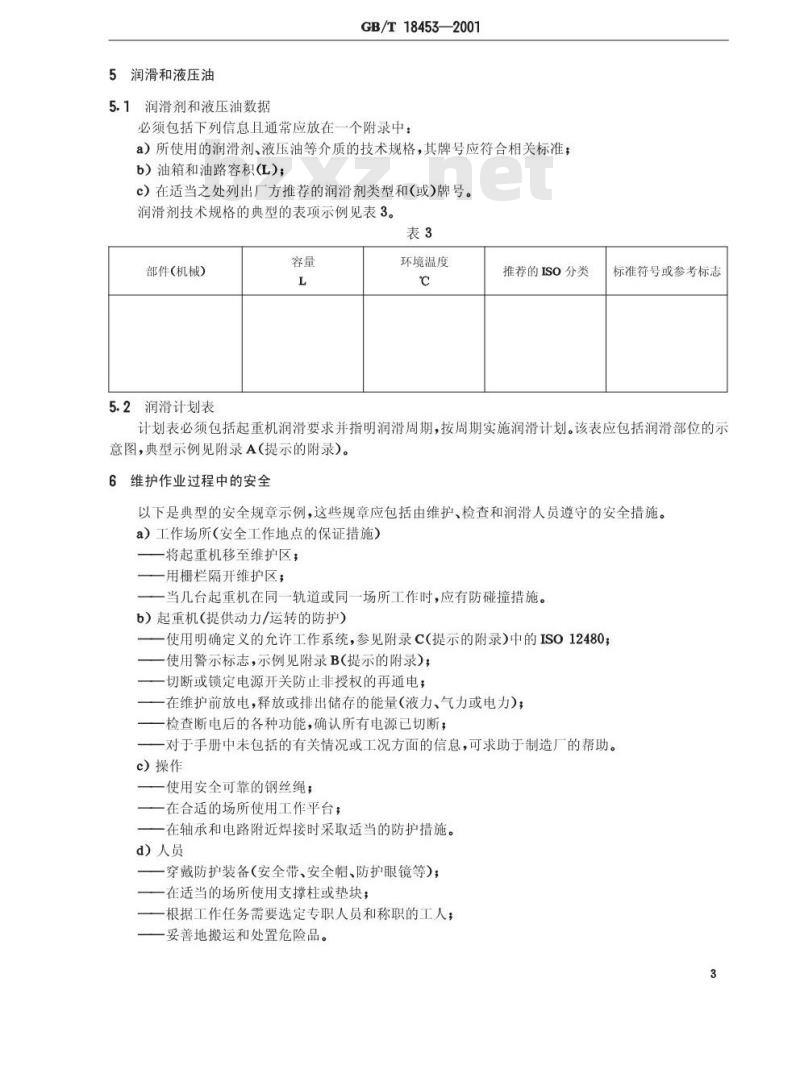

5润滑和液压油
5.1润滑剂和液压油数据
GB/T18453—2001
必须包括下列信息且通常应放在一个附录中：a）所使用的润滑剂、液压油等介质的技术规格，其牌号应符合相关标准；b）油箱和油路容积(L)；
c）在适当之处列出厂方推荐的润滑剂类型和(或)牌号。润滑剂技术规格的典型的表项示例见表3。表3
部件（机械）
5.2润滑计划表
环境温度
推荐的ISO分类
标准符号或参考标志
计划表必须包括起重机润滑要求并指明润滑周期，按周期实施润滑计划。该表应包括润滑部位的示意图，典型示例见附录A（提示的附录）。6维护作业过程中的安全
以下是典型的安全规章示例，这些规章应包括由维护、检查和润滑人员遵守的安全措施。a）工作场所（安全工作地点的保证措施）一将起重机移至维护区，
用栅栏隔开维护区；
当几台起重机在同一轨道或同一场所工作时，应有防碰撞措施。b）起重机（提供动力/运转的防护）使用明确定义的允许工作系统，参见附录C(提示的附录)中的ISO12480；使用警示标志，示例见附录B（提示的附录）；切断或锁定电源开关防止非授权的再通电；一在维护前放电，释放或排出储存的能量（液力、气力或电力）；一检查断电后的各种功能，确认所有电源已切断；对于手册中未包括的有关情况或工况方面的信息，可求助于制造厂的帮助。c）操作
使用安全可靠的钢丝绳：
在合适的场所使用工作平台；
在轴承和电路附近焊接时采取适当的防护措施。d）人员
穿戴防护装备（安全带、安全帽、防护眼镜等）；在适当的场所使用支撑柱或垫块；根据工作任务需要选定专职人员和称职的工人：要善地搬运和处置危险品。
A1润滑部位见图A1。
GB/T18453—2001
附录A
(提示的附录）
润滑部位示意图例bzxZ.net
起升机构
小车运行机构
大车运行机构
小车车轮
大车运行机构车轮
时间间隔
附录B
（提示的附录）
警示/安全标志示例
B1文字安全标志示例，见图B1。危险
正在进行维护作业！
禁止通电！
注：关于安全标志的其他内容见附录C(提示的附录)中的ISO13200。润滑剂类型
润滑油
润滑油
润滑油
润滑脂
润滑脂
图示安全标志示例，见图B2。
GB/T18453—2001
下列图示意为“进行维护作业或修理工作之前务必切断发动机电源并拔下钥匙”。图B2
附录C
（提示的附录）
参考文献
(1)ISO12480-1：1997,起重机
［使用安全性第1部分：总则
（2）ISO13200：1995，起重机安全信号和危险图示总则5
