【国家标准(GB)】 金属努氏硬度试验 第1部分：试验方法

ICS 77.040. 10

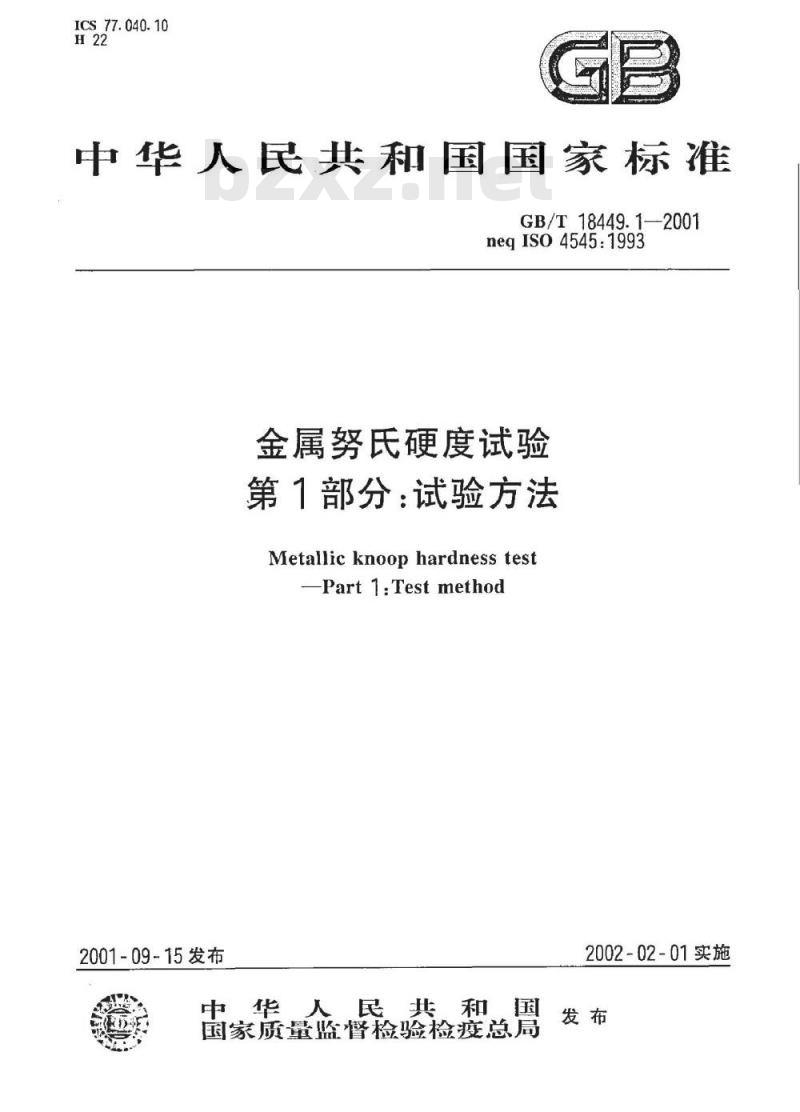

中华人民共和国国家标准
GB/T18449.1—2001
neqIso4545：1993
金属努氏硬度试验
第1部分：试验方法
Metallic knoop hardness testPart1:Testmethod
2001-09-15发布
中华人民共和国
国家质量监督检验检疫总局
2002-02-01实施
GB/T18449.1--2001

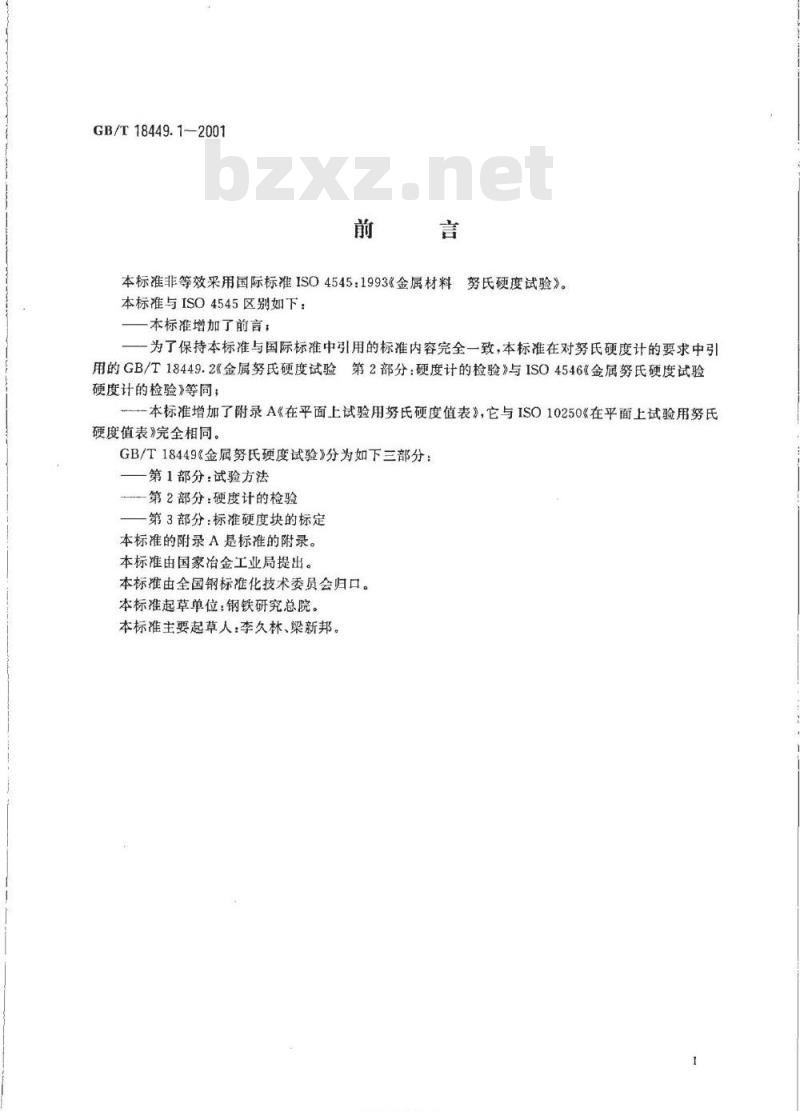

本标准非等效采用国际标ISO4545：1993《金属材料本标准与ISO4545区别如下：
本标准增加了前言；
努氏硬度试验》。
为了保持本标准与国际标准中引用的标准内容完全一致，本标准在对努氏硬度计的要求中引用的GB/T18449.2《金属务氏硬度试验第2部分：硬度计的检验》与ISO4546《金属努氏硬度试验硬度计的检验》等同；
本标准增加了附录A《在平面上试验用努氏硬度值表》，它与ISO10250《在平面上试验用努氏硬度值表》完全相同。
GB/T18449《金属努氏硬度试验》分为如下三部分：第1部分：试验方法
一第2部分：硬度计的检验
第3部分：标准硬度块的标定
本标准的附录A是标准的附录。
本标准由国家治金工业局提出。本标推由全国钢标准化技术委员会归口。本标准起草单位：钢铁研究总院。本标准主要起草人：李久林、梁新邦。TKANrKAca-
GB/T18449.12001

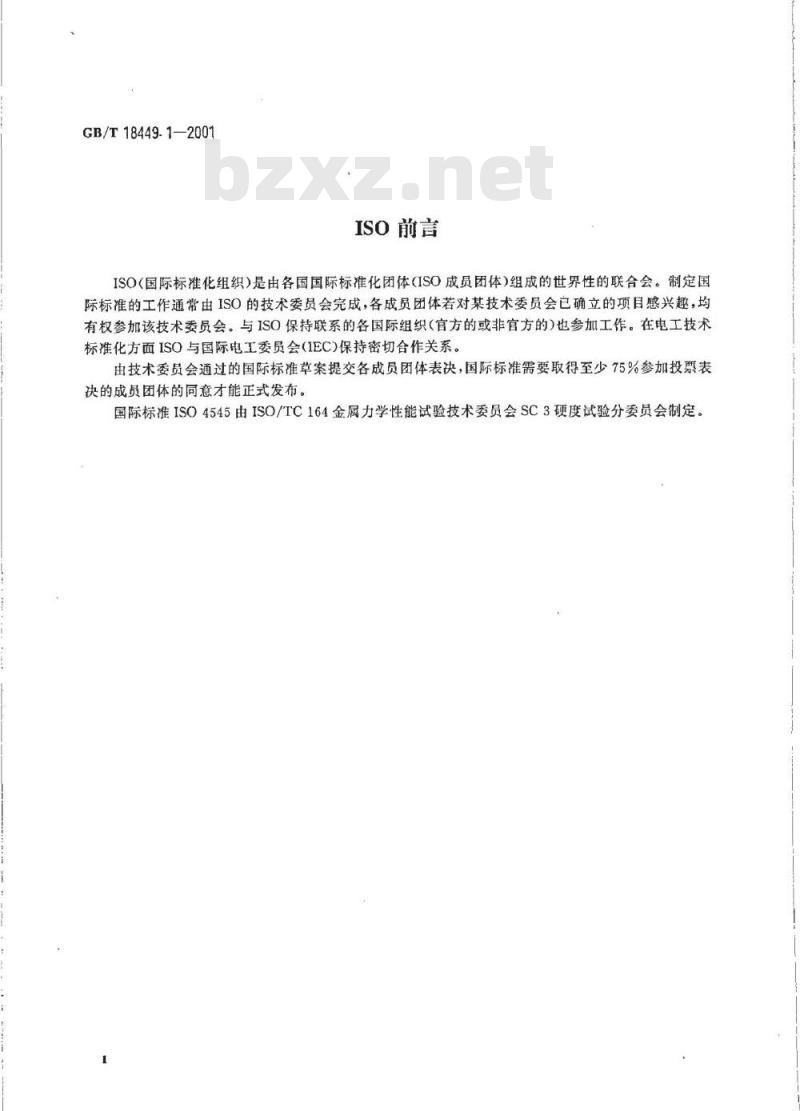

ISO前言
ISO（国际标准化组织）是由各国国际标准化团体（ISO成员团体）组成的世界性的联合会。制定国际标准的工作通常由ISO的技术委员会完成，各成员团体若对某技术委员会已确立的项目感兴趣，均有权参加该技术委员会。与ISO保持联系的各国际组织（官方的或非官方的）也参加工作。在电工技术标准化方面ISO与国际电工委员会(IEC)保持密切合作关系。由技术委员会通过的国际标准草案提交各成员团体表决，国际标准需要取得至少75%参加投票表决的成员团体的同意才能正式发布。国际标准ISO4545由ISO/TC164金属力学性能试验技术委员会SC3硬度试验分委员会制定。1范围
中华人民共和国国家标准
金属努氏硬度试验
第1部分：试验方法
Metallicknoophardnesstest
-Part 1:Test method
GB/T18449.1—2001
neqIso4545:1993
本标准规定了金属材料努氏硬度试验方法。本标准使用的最大试验力为9.807N。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T18449.2—2001金属努氏硬度试验第2部分：硬度计的检验（idtISO4546：1993）3原理
将顶部两相对面具有规定角度的菱形棱锥体金刚石压头用试验力压人试样表面，经规定保持时间后卸除试验力，测量试样表面压痕长对角线的长度（见图1和图2）。F

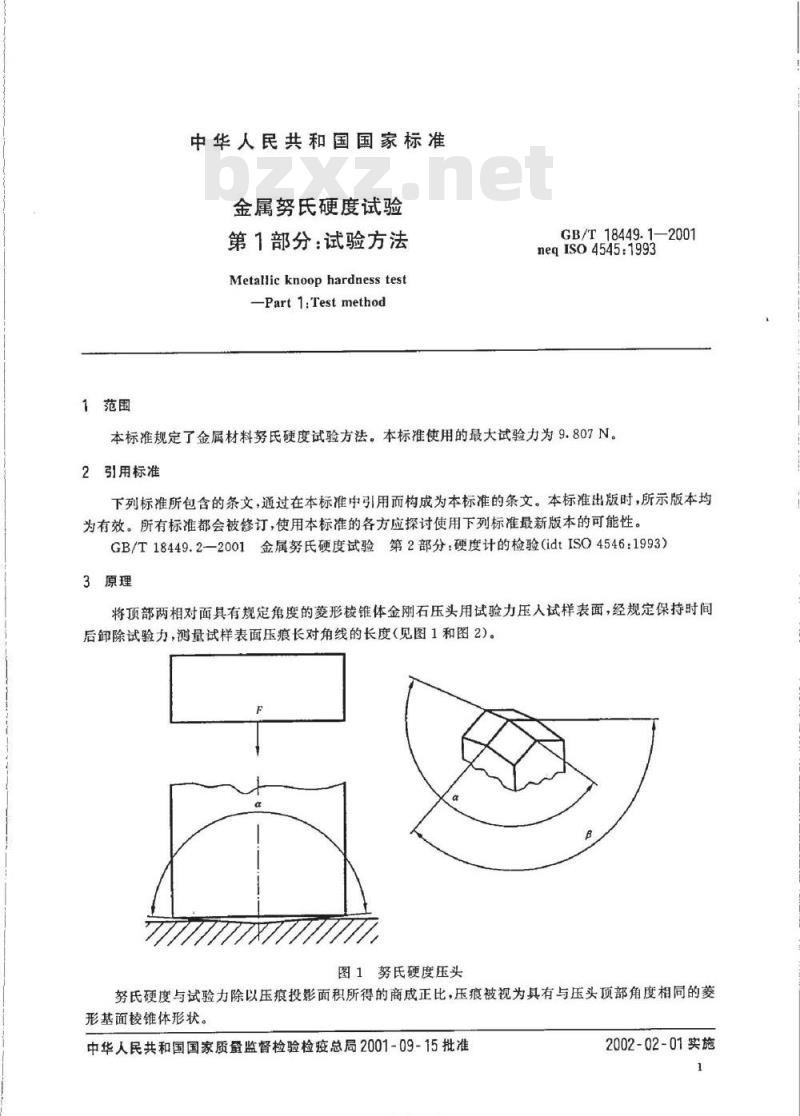

图1努氏硬度压头
努氏硬度与试验力除以压痕投影面积所得的商成正比，压痕被视为具有与压头顶部角度相同的菱形基面棱锥体形状。
中华人民共和国国家质量监督检验检疫总局2001-09-15批准rKAoNiKAca-
2002-02-01实施
4符号及说明
符号及说明见表1及图1和图2。
试验力，单位为N
GB/T18449.1-2001

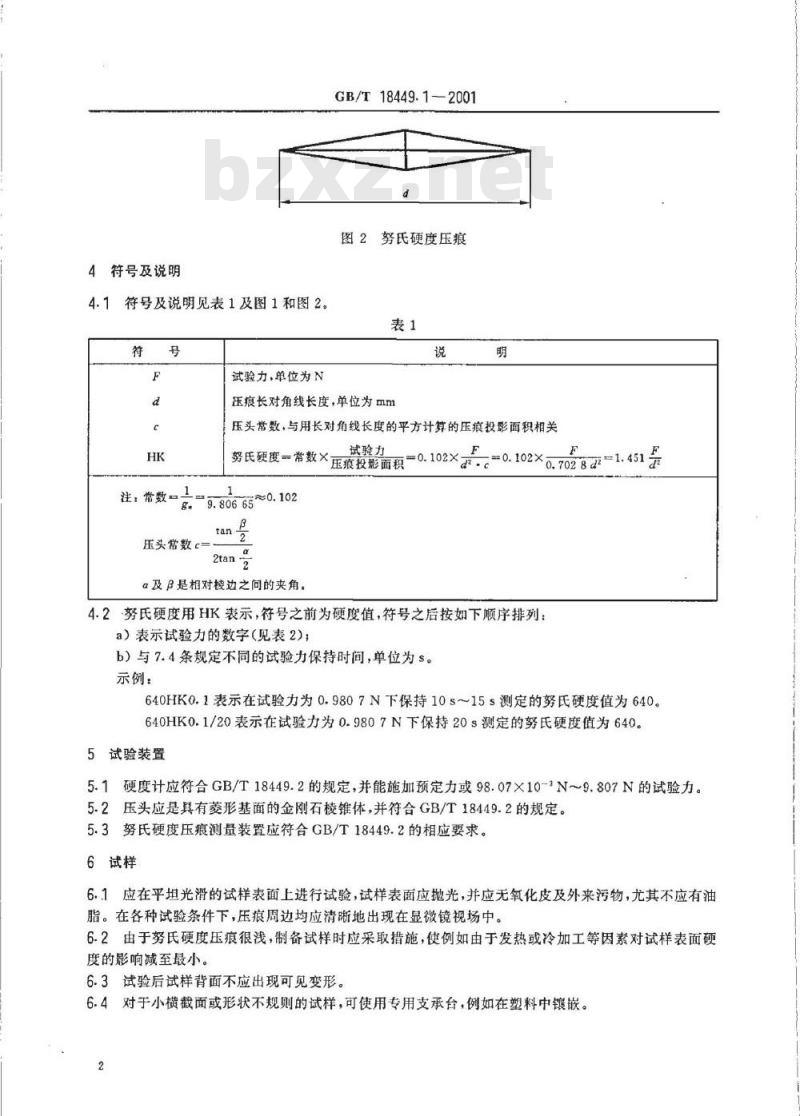

图2努氏硬度压痕
压痕长对角线长度，单位为mm
压头常数，与用长对角线长度的平方计算的压痕投影面积相关努氏硬度=常数×压痕投影面积
试验力
注：常数一
压头常数c
α及β是相对棱边之问的夹角。F
0. 02×0.702 81.451
4.2努氏硬度用HK表示，符号之前为硬度值，符号之后按如下顺序排列：a）表示试验力的数字（见表2)；b）与7.4条规定不同的试验力保持时间，单位为s。示例：
640HK0.1表示在试验力为0.9807N下保持10s～15s测定的努氏硬度值为640。640HK0.1/20表示在试验力为0.9807N下保持20s测定的努氏硬度值为640。5试验装置下载标准就来标准下载网
5.1硬度计应符合GB/T18449.2的规定，并能施加预定力或98.07×10-3N～9.807N的试验力。5.2压头应是具有菱形基面的金刚石棱锥体，并符合GB/T18449.2的规定。5.3努氏硬度压痕测量装置应符合GB/T18449.2的相应要求。6试样
6..1应在平坦光滑的试样表面上进行试验，试样表面应抛光，并应无氧化皮及外来污物，尤其不应有油脂。在各种试验条件下，压痕周边均应清晰地出现在显微镜视场中。6.2由于努氏硬度压痕很浅，制备试样时应采取措施，使例如由于发热或冷加工等因素对试样表面硬度的影响减至最小。
6.3试验后试样背面不应出现可见变形。6.4对于小横截面或形状不规则的试样，可使用专用支承台，例如在塑料中镶嵌。2
7试验方法
GB/T18449.1---2001
7.1试验一般在23℃土5℃室温下进行，如果不在此温度范围内试验，应在报告中注明。7.2推荐选用表2中示出的试验力进行试验。表2
硬度符号
试验力F/N
98.07×10-3
7.3试样应放置于刚性支承台上。试样支承面应清洁且无其他污物（氧化皮、油脂、灰尘等）。试样应稳固地放置于支承台上以确保试验中不产生位移。压痕对角线端部必需能清晰地显示出。7.4使压头与试样表面接触，垂直于试验面施加试验力，加力过程中不应有冲击和振动，直至将试验力施加至规定值。从加力开始至全部试验力施加完毕的时间应不超过10s。压头下降速度应在15μm/s～70μm/s之间。试验力保持时间为10s～15s。对于特殊材料，试验力保持时间可以延长，但误差应在土2s之内。
7.5在整个试验期间，硬度计应避免受到冲击和振动。7.6任一压痕边界距试样边缘的距离，对于钢、铜及铜合金至少应为压痕短对角线长度的2.5倍；对于轻金属、铅、锡及合金至少应为压痕短对角线长度的3倍。两相邻压痕之间的距离，对于钢、铜及铜合金至少应为压痕短对角线长度的3倍；对于轻金属、铅、锡及合金至少应为压痕短对角线长度的6倍。如果相邻两压痕大小不同，应以较大压痕确定压痕间距。7.7应测量压痕长对角线的长度，用长对角线的长度计算努氏硬度。7.8附录A（标准的附录)是平面上试验用努氏硬度值表。8试验报告
试验报告应包括如下内容：
a）本国家标准编号；
b）与试样有关的详细资料；
c）试验结果；
d）不在本标准规定之内的各种操作；e）可能影响试验结果的各种细节。注
1尚无普遮通用的方法将努氏硬度精确地换算成其他硬度或抗拉强度。因此应避免这种换算，除非通过对比试验建立换算的基础。
2仅在试验力相同的条件下，才可以对硬度值作精确比较。3
FKAONrKAca=
压痕对角线
GB/T18449.1-2001
附录A
（标准的附录）
平面努氏硬度值计算表
试验力/N
努氏硬度
压痕对角线
GB/T18449.1—2001
表A1(续）
试验力/N
努氏硬度
KAOrKAca=
压痕对角线
GB/T18449.12001
表A1(续）
试验力/N
0.98071.9612|2.9420
努氏硬度
压痕对角线
GB/T18449.1-2001
表A1（续）
试验力/N
努氏硬度
iTKAoNiKAca
压痕对角线
GB/T18449.1—2001
表A1(续）
0,4903
试验力/N
努氏硬度
压痕对角线
GB/T18449.1--2001
表A1(续）
试验力/N
0.24520.4903
0.980 71. 961 22.942 0
努氏硬度
-riKANiKAca-
