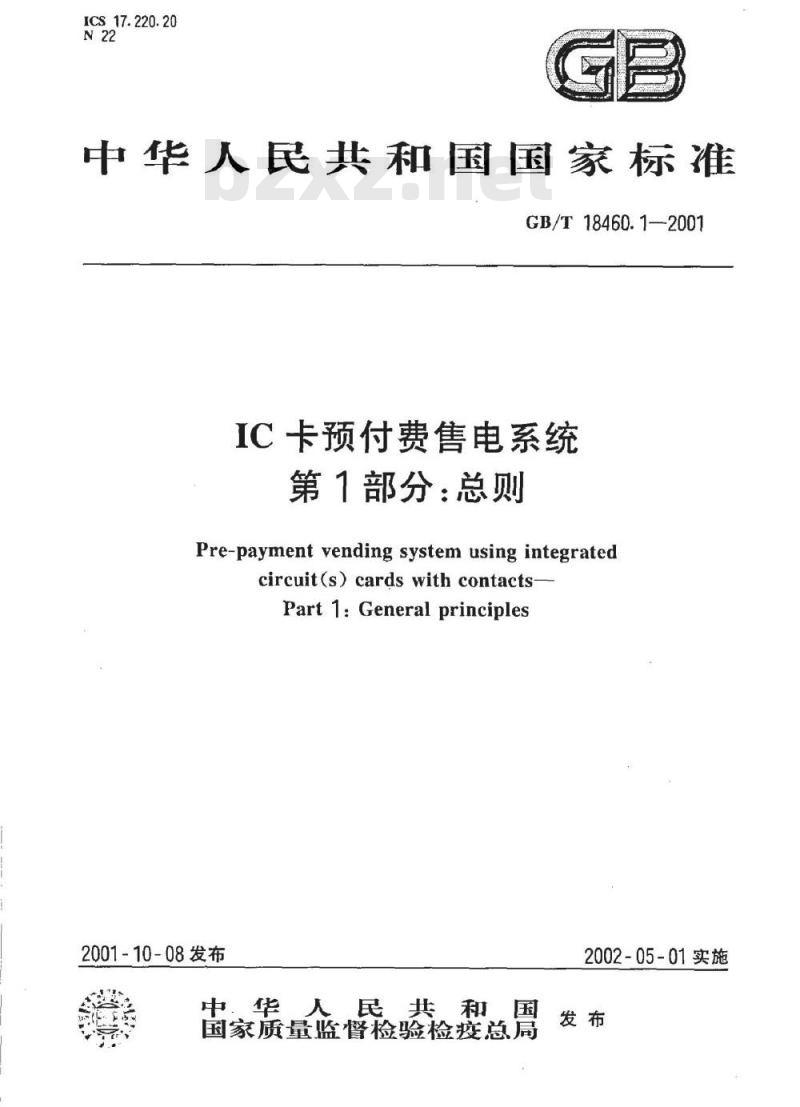

【国家标准(GB)】 IC卡预付费售电系统 第1部分：总则

ICS17.220.20
中华人民共和国国家标准
GB/T18460.1—2001
IC卡预付费售电系统
第1部分：总则
Pre-payment vending system using integratedcircuit(s) cards with contacts-Part 1: General principles
2001-10-08发布
中华人民共和国
国家质量监督检验检疫总局
2002-05-01实施

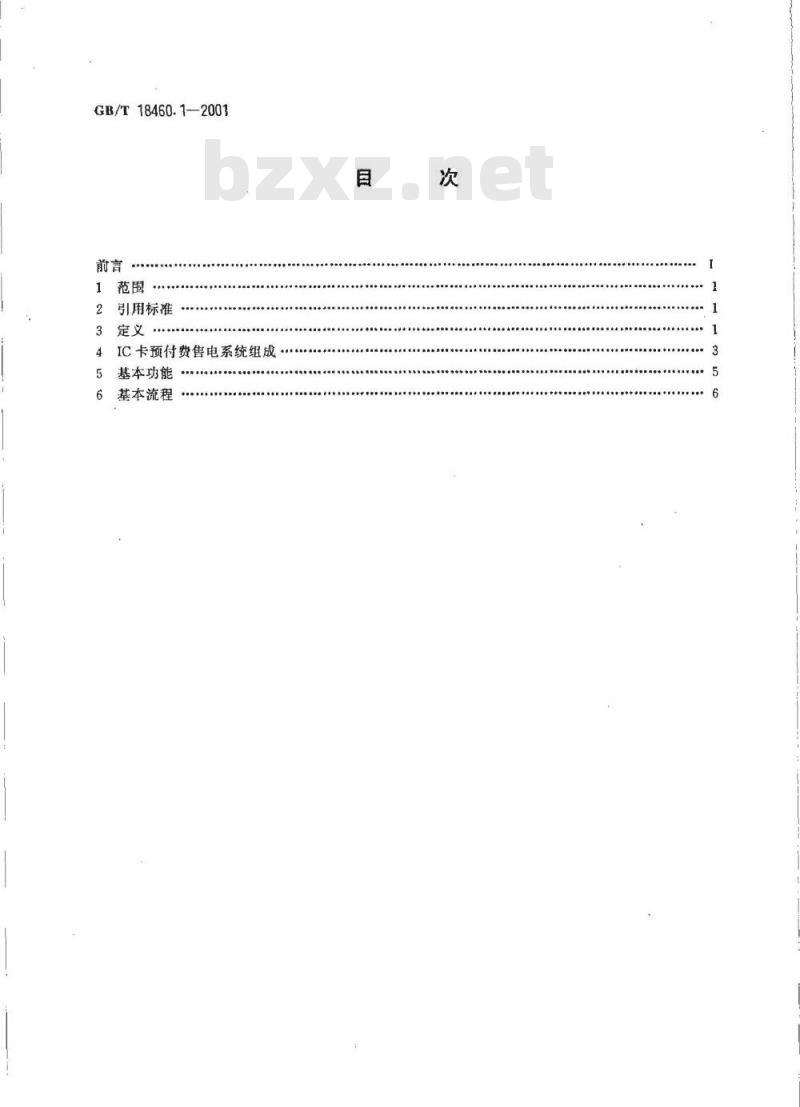

GB/T18460.1-2001
1范围
2引用标推
IC卡预付费售电系统组成
基本功能
基本流程
GB/T18460.1—2001

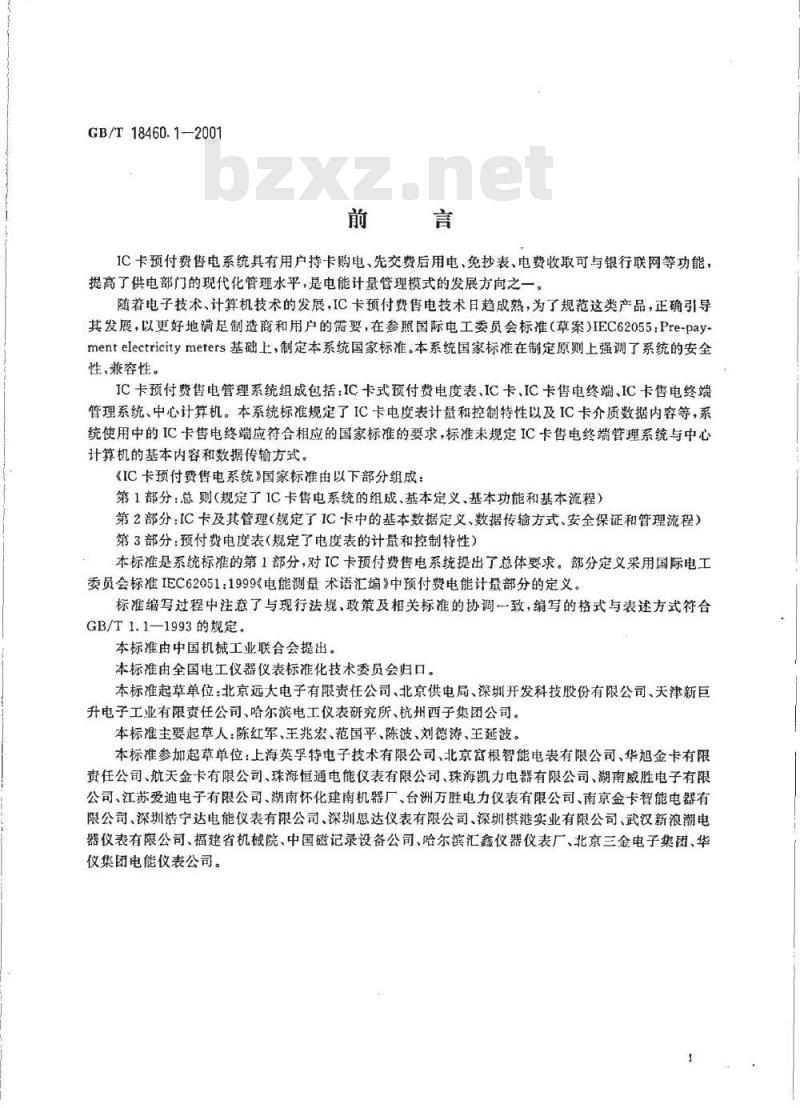

IC卡预付费售电系统具有用户持卡购电、先交费后用电、免抄表、电费收取可与银行联网等功能，提高了供电部门的现代化管理水平，是电能计量管理模式的发展方向之一。随着电子技术、计算机技术的发展，IC卡预付费售电技术日趋成熟，为了规范这类产品，正确引导其发展，以更好地满足制造商和用户的需要，在参照国际电工委员会标准（草案）IEC62055：Pre-pay-mentelectricitymeters基础上，制定本系统国家标准。本系统国家标准在制定原则上强调了系统的安全性、兼容性。
IC卡预付费售电管理系统组成包括：IC卡式预付费电度表、IC卡、IC卡售电终端、IC卡售电终端管理系统、中心计算机。本系统标准规定了IC卡电度表计量和控制特性以及IC卡介质数据内容等，系统使用中的IC卡售电终端应符合相应的国家标准的要求，标准未规定IC卡售电终端管理系统与中心计算机的基本内容和数据传输方式。《IC卡预付费售电系统》国家标准由以下部分组成：第1部分：总则（规定了IC卡售电系统的组成、基本定义、基本功能和基本流程）第2部分：IC卡及其管理（规定了IC卡中的基本数据定义、数据传输方式、安全保证和管理流程）第3部分：预付费电度表（规定了电度表的计量和控制特性）本标准是系统标准的第1部分，对IC卡预付费售电系统提出了总体要求。部分定义采用国际电工委员会标准IEC62051：1999电能测量术语汇编》中预付费电能计量部分的定义。标准编写过程中注意了与现行法规、政策及相关标准的协调致，编写的格式与表述方式符合GB/T1.1—1993的规定。
本标准由中国机械工业联合会提出。本标准由全国电工仪器仪表标准化技术委员会归口。本标准起草单位：北京远大电子有限责任公司、北京供电局、深圳开发科技股份有限公司、天津新巨升电子工业有限责任公司、哈尔滨电工仪表研究所、杭州西子集团公司。本标准主要起草人：陈红军、王兆宏、范国平、陈波、刘德涛、王延波。本标准参加起草单位：上海英孚特电子技术有限公司、北京富根智能电表有限公司、华旭金卡有限责任公司、航天金卡有限公司、珠海恒通电能仪表有限公司、珠海凯力电器有限公司、湖南威胜电子有限公司、江苏爱迪电子有限公司、湖南怀化建南机器厂、台洲万胜电力仪表有限公司、南京金卡智能电器有限公司、深圳浩宁达电能仪表有限公司、深圳思达仪表有限公司、深圳棋港实业有限公司、武汉新浪潮电器仪表有限公司、福建省机械院、中国磁记录设备公司、哈尔滨汇鑫仪器仪表厂、北京三金电子集团、华仪集团电能仪表公司。

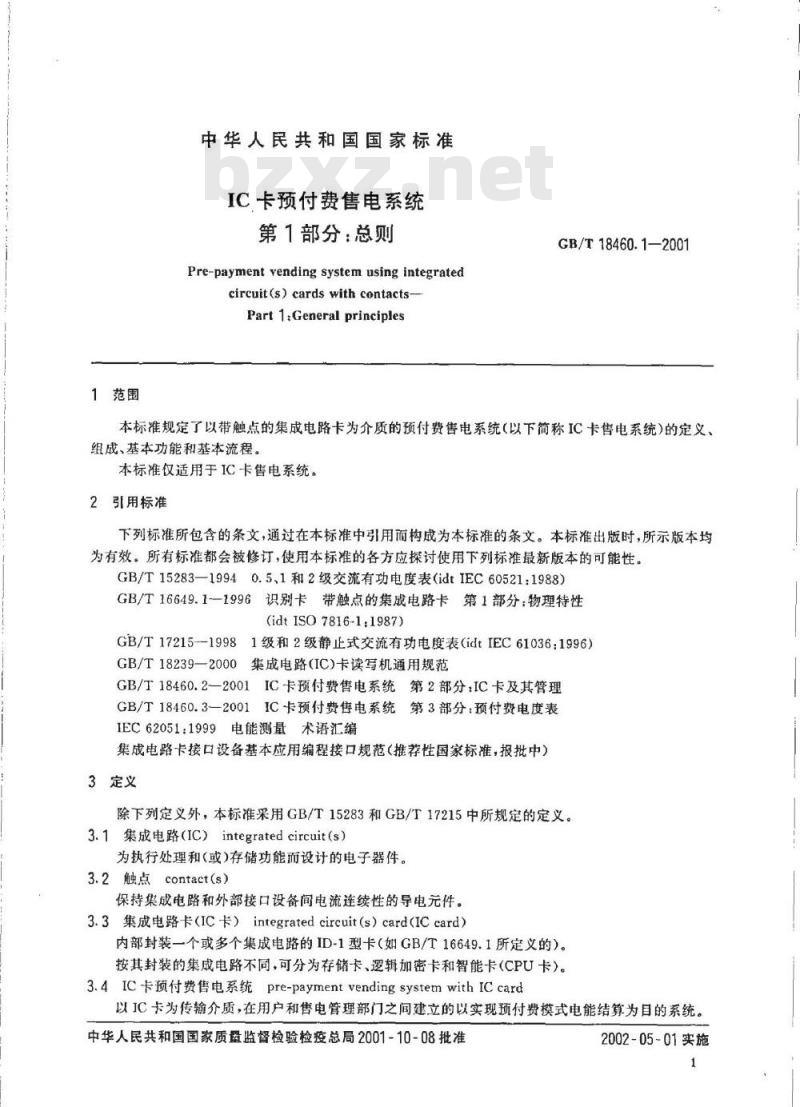

1范围
中华人民共和国国家标准
IC卡预付费售电系统
第1部分：总则
Pre-paymentvending system using integratedcircuit(s)cardswith contacts-Part 1:General principles
GB/T18460.1—2001
本标准规定了以带触点的集成电路卡为介质的预付费售电系统（以下简称IC卡售电系统）的定义、组成、基本功能和基本流程。
本标准仅适用于IC卡售电系统。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T15283—19940.5,1和2级交流有功电度表（idtIEC60521：1988）GB/T16649.11996识别卡带触点的集成电路卡第1部分：物理特性(idtISO 7816-1:1987)
GB/T17215——19981级和2级静止式交流有功电度表(idtIEC61036：1996）GB/T18239—2000集成电路（IC)卡读写机通用规范GB/T18460.2—2001IC卡预付费售电系统第2部分：IC卡及其管理GB/T18460.3—2001IC卡预付费售电系统第3部分：预付费电度表IEC62051：1999电能测量术语汇编集成电路卡接口设备基本应用编程接口规范（推荐性国家标准，报批中）3定义
除下列定义外，本标准采用GB/T15283和GB/T17215中所规定的定义。3.1集成电路（IC）integratedcircuit（s）为执行处理和（或）存储功能而设计的电子器件。3.2触点contact(s）
保持集成电路和外部接口设备间电流连续性的导电元件。3.3集成电路卡（IC卡）integratedcircuit（s）card（ICcard）内部封装一个或多个集成电路的ID-1型卡（如GB/T16649.1所定义的）。按其封装的集成电路不同，可分为存储卡、逻辑加密卡和智能卡（CPU卡）。3.4IC卡预付费售电系统pre-paymentvendingsystemwithICcard以IC卡为传输介质，在用户和售电管理部门之间建立的以实现预付费模式电能结算为目的系统。中华人民共和国国家质量监督检验检疫总局2001-10-08批准2002-05-01实施
GB/T18460.1—2001

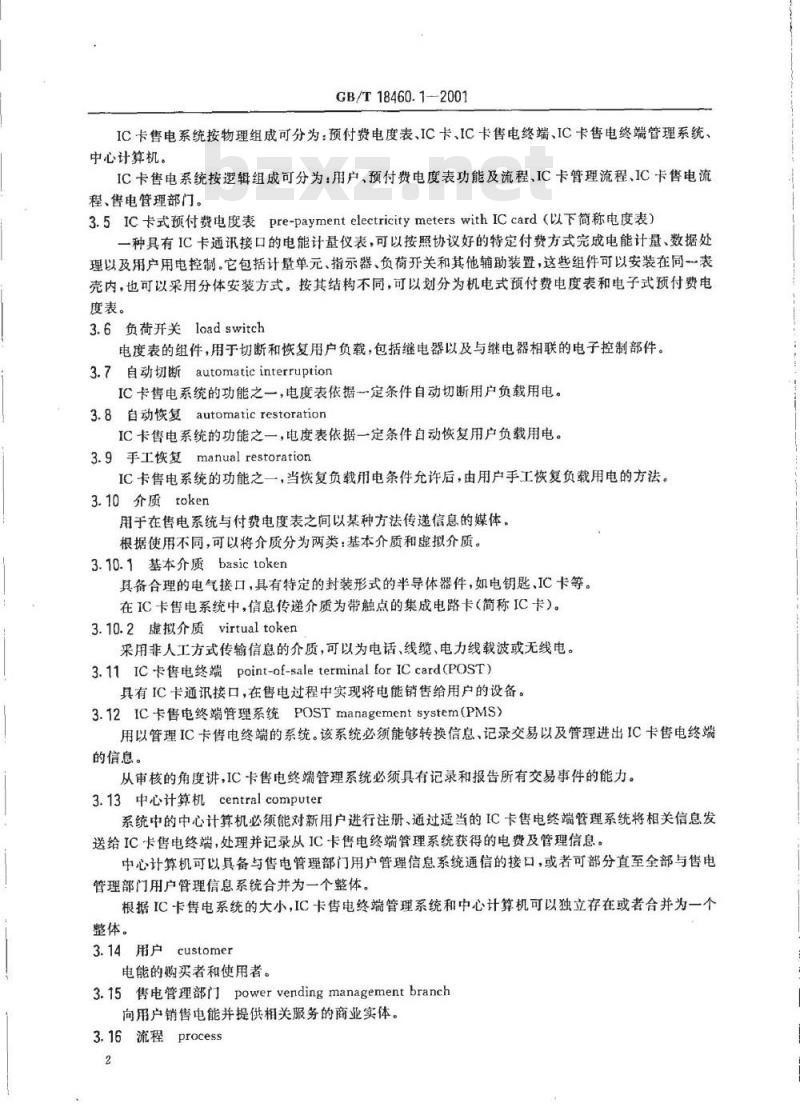

IC卡售电系统按物理组成可分为：预付费电度表、IC卡、IC卡售电终端、IC卡售电终端管理系统、中心计算机。
IC卡售电系统按逻辑组成可分为：用户、预付费电度表功能及流程、IC卡管理流程、IC卡售电流程、售电管理部门。
3.5IC卡式预付费电度表pre-paymentelectricitymeterswithICcard（以下简称电度表）一种具有IC卡通讯接口的电能计量仪表，可以按照协议好的特定付费方式完成电能计量、数据处理以及用户用电控制。它包括计量单元、指示器、负荷开关和其他辅助装置，这些组件可以安装在同-表壳内，也可以采用分体安装方式。按其结构不同，可以划分为机电式预付费电度表和电子式预付费电度表。
3.6负荷开关loadswitch
电度表的组件，用于切断和恢复用户负载，包括继电器以及与继电器相联的电子控制部件。3.7自动切断automaticinterruptionIC卡售电系统的功能之一，电度表依据定条件自动切断用户负载用电。3.8自动恢复automaticrestorationIC卡售电系统的功能之一，电度表依据一定条件自动恢复用户负载用电。3.9手工恢复manualrestorationIC卡售电系统的功能之一，当恢复负载用电条件允许后，由用户手工恢复负载用电的方法。3.10介质token
用于在售电系统与付费电度表之间以某种方法传递信息的媒体。根据使用不同，可以将介质分为两类：基本介质和虚拟介质。3.10.1基本介质basic token
具备合理的电气接口，具有特定的封装形式的半导体器件，如电钥匙、IC卡等。在IC卡售电系统中，信息传递介质为带触点的集成电路卡（简称IC卡）。3.10.2虚拟介质virtualtoken
采用非人工方式传输信息的介质，可以为电话、线缆、电力线载波或无线电。3.11 IC卡售电终端point-of-saleterminalforIC card(POST)具有IC卡通讯接口，在售电过程中实现将电能销售给用户的设备。3.12IC卡售电终端管理系统POSTmanagementsystem(PMS）用以管理IC卡售电终端的系统。该系统必须能够转换信息、记录交易以及管理进出IC卡售电终端的信息。
从审核的角度讲，IC卡售电终端管理系统必须具有记录和报告所有交易事件的能力。3.13中心计算机centralcomputer系统中的中心计算机必须能对新用户进行注册、通过适当的IC卡售电终端管理系统将相关信息发送给IC卡售电终端，处理并记录从IC卡售电终端管理系统获得的电费及管理信息。中心计算机可以具备与售电管理部门用户管理信息系统通信的接口，或者可部分直至全部与售电管理部门用户管理信息系统合并为一个整体。根据IC卡售电系统的大小，IC卡售电终端管理系统和中心计算机可以独立存在或者合并为一个整体。
3.14用户customer
电能的购买者和使用者。
3.15售电管理部门powervendingmanagementbranch向用户销售电能并提供相关服务的商业实体。3.16流程process
GB/T18460.1—2001
流程存在于系统中，它令某些事件按特定的次序发生。在任一系统中，为完成一项特定的要求可能会有一个或多个流程。某一流程会与其他流程相互影响（如由另一流程产生或终止）。3.17功能function
功能存在于系统中，它令某些事件按规定发生。功能就是被完整定义的任务或一些任务，接通某一功能将会引起任务的执行直至完成。某一功能的最终结果可能是从一简单的数据处理开始直到计算出某一复杂的数学问题的答案的任一结果。任何系统中，功能应被视为一个独立的单元。由于功能在许多系统中重复使用，为确保其兼容性，应特别注意：
功能的数据单元需从一个标准的定义中提取。面向功能的界面必须定义清晰。每一功能应能在个预先定义的起始点开始完成每一特定的动作或一组动作。如果功能的定义和后续的功能规范的目标在于完成一个基于公用数据单元和操作流程的目标，那么不同构件可从一个公用的、兼容的单元库中组装起来。3.18数据单元dataunit
在系统范围内由流程提取，并由功能来操作。数据单元是系统中最基本的部分。3.19接口interfacebZxz.net
接口存在于系统各部分之间，因此可令数据通过接口送至流程和功能。接口可以选择在结构中能适合于接口上所发生的事件的明确定义的相应位置上。3.20付费模式paymentmode
售电替理部门向用户提供电能，并结算收费的模式。3.21预付费模式pre-paymentmode付费模式的一种，售电管理部门售给用户的电能用完后自动切断用户用电的管理模式。3.22安全机制securityprocedure对有安全性保护要求的任务所设计的物理层或逻辑层上的安全保护程序，例如介质密码算法、金额控制、密码控制、信息鉴别及认证等。3.23密钥（码）cryptographickey（password）用于保护和鉴别信息的数据串。3.24密钥（码）管理cryptographickey(password）management用于保证密钥（码）生成和发送安全性的管理流程。4IC卡预付费售电系统组成
4.1IC卡预付费售电系统描述
IC卡预付费售电系统的物理组成为：电度表、IC卡、IC卡售电终端、IC卡售电终端管理系统、中心计算机。
电度表是IC卡售电系统的计量和控制部分，它完成对用户所用电能的计量工作，并根据用户和售电管理部门预先协议好的方式控制用户用电，当用户按照规定向售电管理部门交纳电费时，保证用户的正常用电，当用户不能按照规定向售电管理部门交纳电费时，应能按协议好的方式切断用户用电当用户恢复按照规定向售电管理部门交纳电费后，能够按照协议好的方式及时恢复用户用电。用户向售电管理部门交纳电费并将信息传递到电度表是通过IC卡实现的，同时用户电度表中的信息还通过IC卡传递到售电管理部门。将用户IC卡中的信息与电度表进行交换是通过电度表上的IC卡读写卡座实现的，售电管理部门与用户IC卡进行信息交换是通过IC卡售电终端上的IC卡读写卡座实现的。
GB/T18460.12001
IC卡售电终端通过IC卡读写卡座将用户IC卡中的信息读取并传输到IC卡售电终端管理系统，同时从IC卡售电终端管理系统接收用户及其电费信息，并通过IC卡读写卡座将信息传递到用户的IC卡上。IC卡售电终端管理系统用于控制IC卡售电终端完成对用户IC卡的安全认证以及数据读写工作，同时完成与中心计算机对用户所有信息的交换工作。中心计算机实际上是一个用户售电数据库管理系统，它应是一个包含用户信息数据库、电价组成数据库、用户售电交易数据库以及根据售电管理部门的需要所设计的各种查询统计数据库在内的数据库管理系统。一个IC卡售电系统只有一个中心计算机，可以管理一个或多个IC卡售电终端管理系统，一个IC卡售电终端管理系统也可以根据需要管理一个或多个IC卡售电终端以组成一个售电管理网络，售电管理网络原则上由IC卡售电终端、IC卡售电终端管理系统以及中心计算机三部分组成，在实际应用中可以根据IC卡售电系统的需要进行逻辑组合，当构成的IC卡售电系统应用范围较小时（物业小区或中小城市使用），可以将IC卡售电终端管理系统和中心计算机合并为一个组成部分以实现单机售电；当构成的IC卡售电系统应用范围较大时（大中城市使用），可以采用一个中心计算机管理多个IC卡售电终端管理系统的方式实现网络化售电。4.2IC卡预付费售电系统组成部分基本内容本标准对IC卡预付费售电系统的组成进行基本描述，对电度表、IC卡的基本内容进行规定，标准由3部分组成：
GB/T18460.1一2001对IC卡售电系统的组成、基本定义、基本功能和基本流程进行规定。GB/T18460.2-2001对IC卡中的基本数据定义、数据传输方式、安全保证和管理流程进行规定。
GB/T18460.3一2001对电度表的计量和控制特性进行规定。对IC卡售电终端管理系统与中心计算机的基本内容和数据传输方式不作特殊规定，应符合相应的国家标准的规定。
4.2.1预付费电度表
a）在未接收到由IC卡输入的用户基本信息及首次购电量数据之前，电度表将不能为用户供电：b）在剩余电量用尽后，电度表将根据用户与售电管理部门事先协议好的方式自动切断用户用电，直到用户使用IC卡输人新的购电量；c）为防止断电，在剩余电量用尽之前电度表应能采用用户与售电管理部门事先协议好的方式提示用户持IC卡及时购电；
d）电度表应只能接受指定的唯一介质即IC卡中的信息，处于运行状态中的电度表只能接受与其相对应的用户IC卡中的信息，并且用户IC卡中的信息只能被电度表有效接受一次；e）电度表在进行置换时，如有必要应能将被置换电度表内的信息完全转移到新的电度表内。为保证实现IC卡售电管理功能和电度表电能计量的准确性，电度表应符合本系统标准第3部分的规定。
4.2.2IC卡售电终端
a）IC卡售电终端是用于对IC卡进行安全认证以及读写操作的通用设备，应具有良好的兼容性，能够对系统所使用的各种IC卡进行安全认证和读写操作；b）IC卡售电终端与IC卡售电终端管理系统之间的数据交换方式应按规定方式进行，以使IC卡售电终端具有通用性，便于在整个售电管理系统正常运行的前提下对IC卡售电终端进行更换；IC卡售电终端应符合GB/T18239《集成电路(IC)卡读写机通用规范》和《集成电路卡接口设备基本应用编程接口规范》的规定。4.3IC卡及其管理
a）能存储和传递用户的购电信息并能存储和传递用户电度表中的信息；b）应具有一定的安全保护机制，能有效防止通过非法的售电设备进行用户IC卡的复制或更改用户IC卡中的信息；
GB/T18460.1—2001
c）应能确保用户IC卡中的信息只能被对应的电度表有效接受一次：d）应能通过特定的IC卡对电度表中的各种信息进行检查；e）用户IC卡丢失后，应能够为用户补发IC卡；f）如有必要，可以通过IC卡将原电度表中的各种信息全部置换到新的电度表中。IC卡及其管理应符合本系统标准第2部分的规定。基于虚拟介质的售电管理系统的有关规定将另行制定。4.4IC卡售电系统安全机制要求
IC卡售电系统是远程电费结算系统，必须具备良好的安全机制，应满足以下基本要求：a）IC卡售电系统应能够实现一表一卡的对应关系，拒绝非法IC卡的使用；b）IC卡售电系统应具备根据用户持卡交费时IC卡传递的信息对电度表的运行情况进行分析的能力，应能及时发现异常电度表用户，以防止非法用电户的产生；c）IC卡售电系统中应有密钥（码）管理，并具有防破译能力，能有效防止伪卡和非法卡的产生d）电度表应具有防备非法攻击的能力。5基本功能
所有的售电管理系统都需要具备一定的功能。一种功能对应着售电管理系统所能进行操作中的种具体行为。售电管理系统中的一个流程可以由多种功能来完成。系统中不同的流程可以使用相同的功能。一种功能可能利用另一种功能来实现其最终结果。不同的售电管理系统应有一些共同的功能要求，下面规定的是IC卡售电系统中的基本功能。用户可以根据实际需要增加新的功能。5.1供电功能
售电管理部门通过IC卡将用户的购电量信息传递到电度表，使用户能够实现正常用电的功能。5.2计量功能
IC卡售电系统通过电度表实现对用户用电量的计量，以达到控制用户交费用电的功能。5.3通断控制功能
电度表根据用户与售电管理部门事先协议好的方式通过负荷开关挖制允许或禁止用户继续用电的功能。
5.4交费功能
用户通过IC卡售电终端以现金、信用卡、支票、邮政汇款等方式交纳电费，IC卡售电管理终端将相应的购电信息写人用户IC卡的功能。5.5报警功能
电度表根据用户与售电管理部门事先协议好的方式以声光报警或断电报警等方式通知用户尽快再次购电的功能。该功能用于保证用户能够正常用电，避免不必要断电情况的发生。5.6防电量国积功能
电度表根据用户与售电管理部门事先协议好的方式暂时拒绝读取用户IC卡中已购电量的功能，当条件满足后才能将购电量读人电度表。该功能在保证用户正常用电的情况下，防止用户在电度表中积过多的购电量。
5.7检查功能
IC卡售电系统通过发行检查卡，将用户电度表中的电能计量信息，用户信息以及状态信息全部读出进行分析检查的功能。该功能用于售电管理部门检查现场运行的电度表状态是否正常。5.8统计功能
1C卡售电系统统计记录系统中用户信息、累计购电信息、累计用电信息以供查询用户电能使用以5
GB/T18460.1—2001
及电费交纳情况的功能。该功能用于售电管理部门对IC卡售电系统作综合分析使用，并能够及时发现异常用电户。
5.9显示功能
电度表通过LED或LCD等显示器件向用户或售电管理部门直观显示电度表中某些重要数据或状态的功能。
5.10安全功能
IC卡售电系统通过使用密钥（码）对系统中的售电流程进行认证管理的功能。该功能可以有效地保证整个IC卡售电系统的安全性。5.11故障报警功能
当电度表工作状态出现异常，通过电度表的显示器件给予报警提示或通过用户IC卡将故障情况传递到售电管理系统的功能。
5.12应急除欠功能
当用户电度表中的可使用电量用完后，根据用户与售电管理部门事先协议好的方式（在预先规定的时问期限内或限定数量的用电量等）允许用户以应急除欠方式继续用电的功能5.13自定义功能
IC卡售电管理部门根据实际需求自行在IC卡售电系统中增加的功能。6基本流程
下面所描述的基本流程都可以作为IC卡售电系统的一个组成部分，所描述的流程在实际应用中都必须通过程序给予准确的定义。各不同售电系统也可根据不同需要增加不同流程。6.1交费售电流程
将购电金额或购电量传送至指定的电度表，使电度表能够为用户提供电能使用的流程。6.2电价制定流程
售电管理部门根据电能成本制定对用户电价收费结构的流程。它通过以下过程实现：a）售电管理部门调查使用IC卡售电系统的用户类型；b）售电管理部门制定不同类型用户的电价收费结构；c）用户购电时，根据用户类型采用相应电价对用户收取电费。6.3开户准用流程
使未经开户准用的电度表能够为用户使用的流程，该流程对电度表的电能计量寄存器进行复位并启动运行，同时还完成IC卡电度表与用户之间对应关系的建立。6.4销户非准用流程
终止电度表使用的流程。该流程将停止电度表的计量功能，并终止电度表与用户的对应关系。它通过以下过程实现：
a）在IC卡售电系统中注销用户；b）收回用户正在使用的IC卡和电度表。6.5用户变更流程
断开电度表与当前用户的对应连按关系并与新的用户建立对应连接关系的流程。在此流程中电度表原有电能计量信息保持不变（电度表及其特性保持不变）。该流程可以通过多种方式实现，由售电管理部门根据需求自行定义。
6.6补卡流程
IC卡售电系统为丢失IC卡的用户补发IC卡的流程。该流程将重新在电度表、IC卡和用户之间恢复对应连接关系。
6.7安全管理流程
GB/T18460.1—2001
确保IC卡售电系统数据完整性和准确性的流程。它包括密钥（码）认证流程以及密钥（码）管理流6.8会计统计流程
IC卡售电系统中对用户的售电交易记录进行财务分析统计的流程。该流程的实现由售电管理部门自行定义。
6.9自定义流程
IC卡售电管理部门根据实际需求自行在IC卡售电系统中增加功能的流程。GB/T18460.1-2001
