【国家标准(GB)】 蒸汽橡胶软管试验方法

GB/T18425—2001

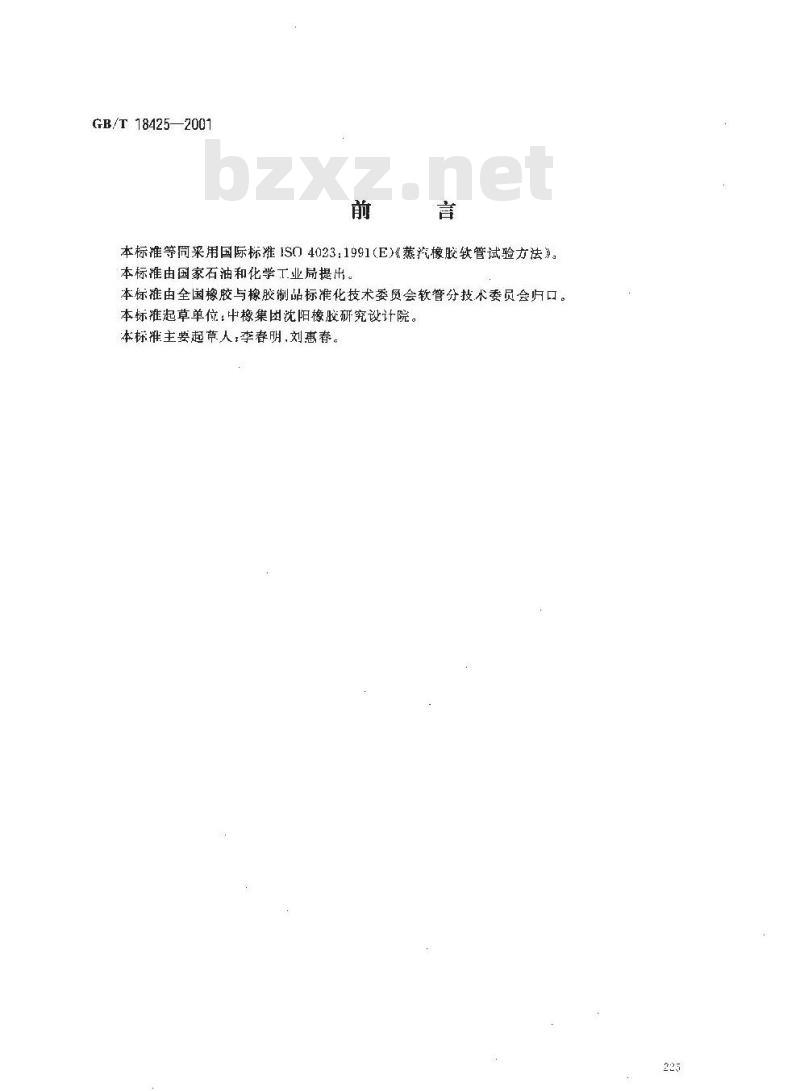

本标准等同来用国际标准1S04023：1991（E）《蒸汽橡胶软管试验方法》。本标推由国家石油和化学工业扇提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会归口。本标准起草单位：中橡集团沈阳橡胶研究设计院。本标准主要起草人,李春明,刘惠春。225
GB/T18425—2001

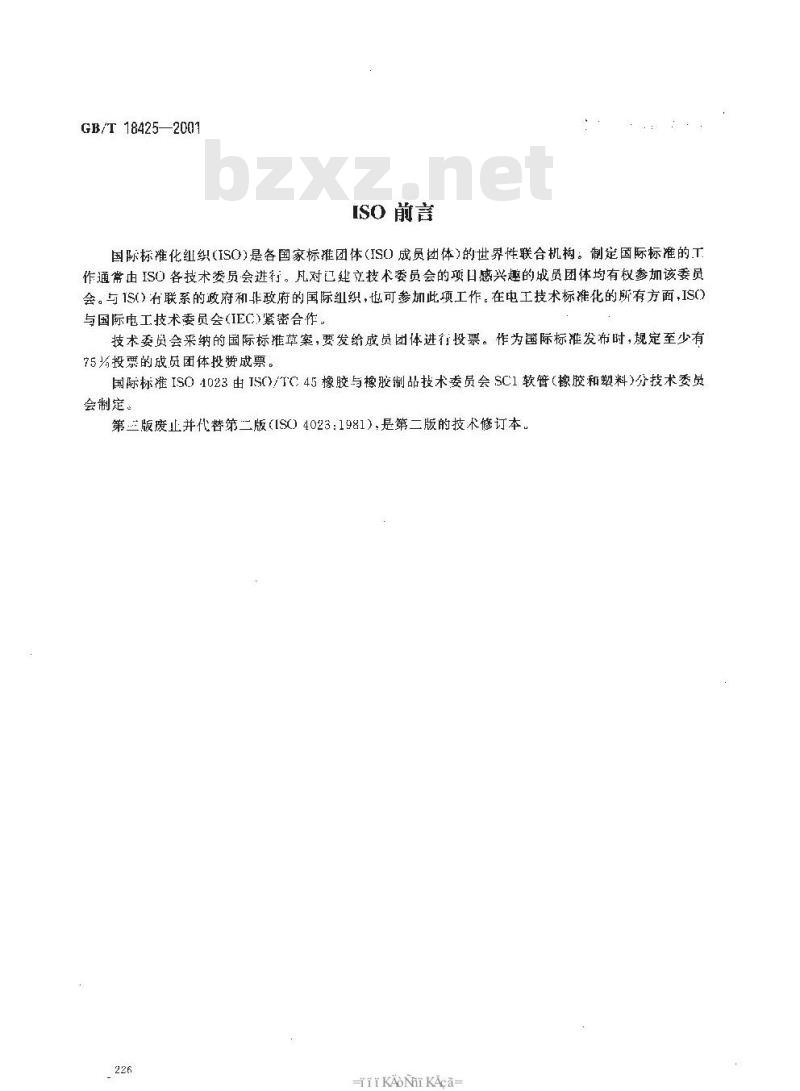

ISO前言
国际标准化纽织（ISO)是各国家标推团体（ISO）成员团体）的世界性联合机构：制定国际标准的T作通常由ISO各技术委员会进行。凡对已建立技术委员会的项日感兴趣的成员团体均有权参加该委员会。与IS(）有联系的政府和非政府的国际纠织，也可参加此项工作。在电工技术标准化的所有方面，IS()与国际电工技术委员会(IEC)紧密合作。技术委员会来纳的国际标推草案，要发给成员团体进行投票。作为国际标准发布时，规定至少有75为投票的员团体投赞成票。
国际标准ISO4023由ISC)/TC45橡胶与橡胶制品技术委员会SC1软管（橡胶和塑料）分技术委员会制定。
第三版废止并代替第二版（1SO4023：1981），是第二版的技术修订本。226
-riKAoNiKAca-

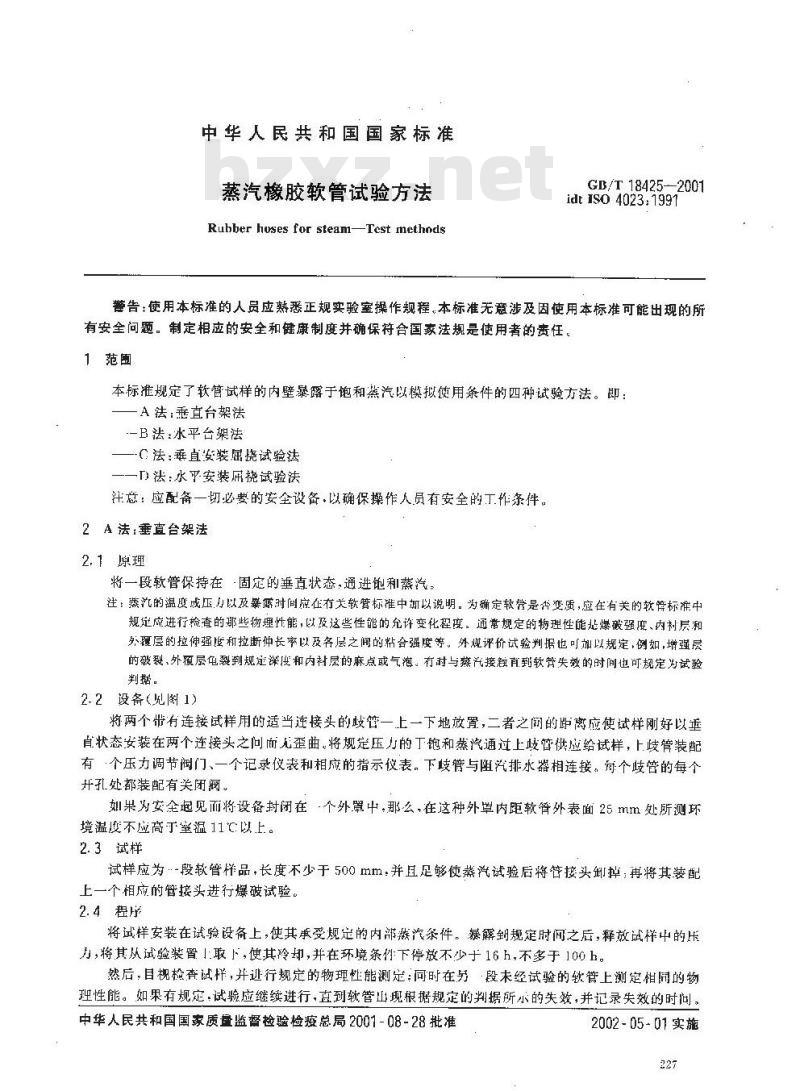

中华人民共和国国家标准
蒸汽橡胶软管试验方法
Rubber hoses for steam-Test methodsGB/T 184252001
idtISO4023:1991
警告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任。1范围
本标准规定了软管试样的内壁暴露于饱和汽以模拟使用条件的四种试验方法。即：A法：垂直台架法
.-B法:水平台架法
—C法：垂直安装屈挠试验法
一D法：水平安装用挠试验法
注意：应配备一切必要的安全设备·以确保操作人员有安全的工作条件，2A法：垂直台架法
2.1原理
将一段软管保持在·固定的垂直状态，通进饱和蒸汽。注：蒸汇的温度或压力以及暴需时间应在有关软管标准中如以说明。为确定软肾是否变质，应在有关的软管标准中规定应进行检查的那些物理性能，以及这些性能的允许变化理度，通常规定的物理性能起爆酸强度、内剂层和外覆层的拉伸强度和拉断仲长率以及各层之间的粘合强度等。外规评价试验判据也可加以规定，例如，增强层的破裂，外覆层龟裂到规定深度和内社层的麻点或气泡。有时与燕汽接箍首到软管失效的时间也可规定为试验判据。
2.2设备（见图1)
将两个带有连接试样用的适当连接头的歧管一上一下地放置，二者之间的距离应使试样刚好以垂直状态安装在两个连接头之问面无歪曲。将规定压力的丁饱和蒸汽通过上歧管供应给试样，上歧管装配有·个压力调节阀门、一个记录仪表和相应的指示仪表。下歧管与阻汽排水器相连接。存个歧管的每个开孔处都装配有关闭阀。
如果为安全起见而将设备封闭在·个外罩中，那么·在这种外罩内距软答外表面25mm处所测坏境温度不应高于室温11℃以上。2.3试样
试样应为·-段软管样品，长度不少于500mm：并且足够使蒸汽试验后将管按头卸掉，再将其装配上一个相应的管接头进行爆破试验。2.4程序bzxZ.net
将试样安装在试验设备上，使其承受规定的内部猴汽条件。暴解到规定时间之后，释放试样中的压月，将其从试验装置1取下，使其冷却，并在环境条件下停放不少于16h，不多于100h。然后，目视检查试样，并迹行规定的物理性能测定：同时在另段末经试验的软管上测定相围的物理性能。如果有规定，试验应继续进行.直到软管山现根据规定的判据所示的失效，并记录失效的时问。中华人民共和国国家质量监督检验检疫总局2001-08-28批准2002-05-01实施
2.5试验报告
试验报告应包括下列内容：
a）所试软管的全称；
GB/T 18425—2001
b）本标准及试验方法的编号，即GR/T18425A法：）规定试验判据或其详细说明的有关标准的编号；d）试样试验后的外观评价；
e）有关标推所规定的物理性能试验结果：I）有关标准规定的其他结果表示法；g）其他特殊的观测结果。
E力调节阀
记录指示装
峻肾汽入口
适合的接头：
试验中燃汽软管
遁合的接头
通向阻汽排水器开关阀

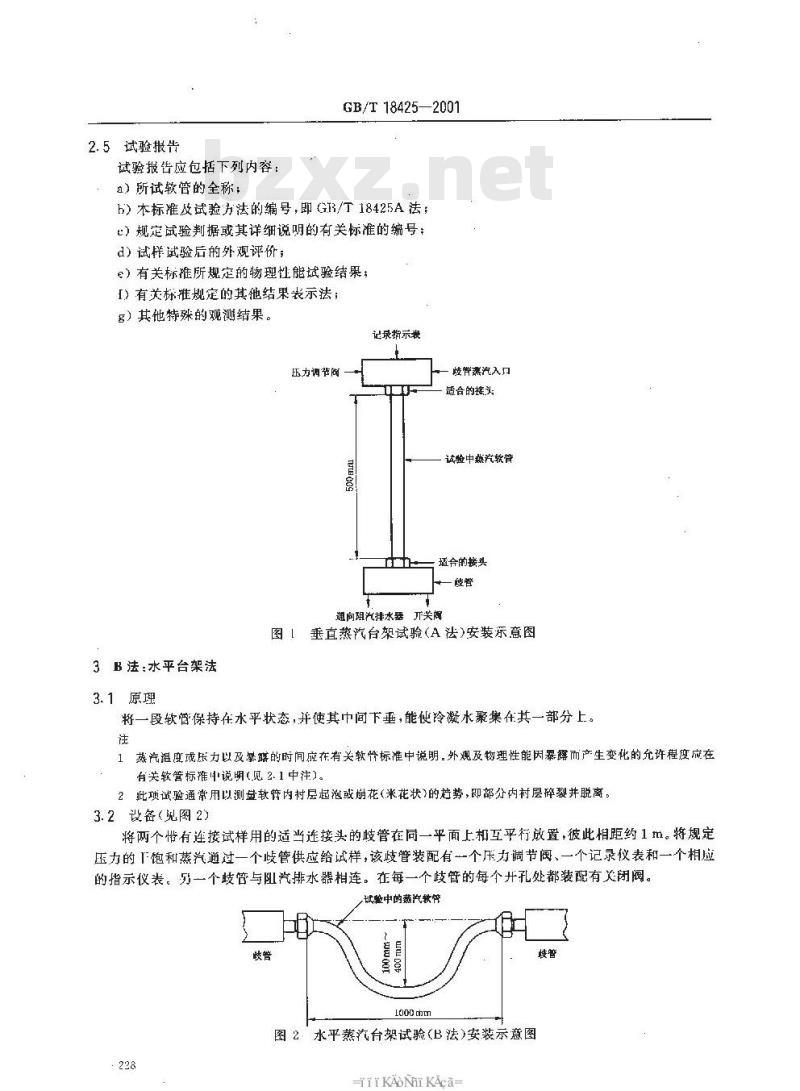

图！垂直蒸汽台架试验（A法）安装示意图3B法:水平台架法
3.1原理
将一段软管保持在水平状态，并使其中间下垂，能使冷凝水聚集在其一部分上。注
1蒸汽温度或压力以及基露的时间应在有关软肾标准中说明。外观及物理性能因暴露而产生变化的允许程度应在有关软管标准中说明（见2.1中注）。2此项试验通常用以测查软管内村层起泄或崩花(米花状)的趋势，即部分内村层碎裂并脱离。3.2设备（图2)
将两个惜有连接试样用的适当连接头的歧管在同一平面上和互平行放置，被此相距约1m。将规定压力的「饱和蒸汽通过一个歧管供应给试样，该歧管装配有一个压力调节阅、一个记录仪表和一个相应的指示仪表。刃一个歧管与阻汽排水器相连。在每一个歧管的每个开孔处都装配有关闭阀。试验中的蒸汽软节
1000mm
图2水平蒸汽台架试验(B法)安装示意图228
-TKAONiKAca-
GB/T 18425—2001

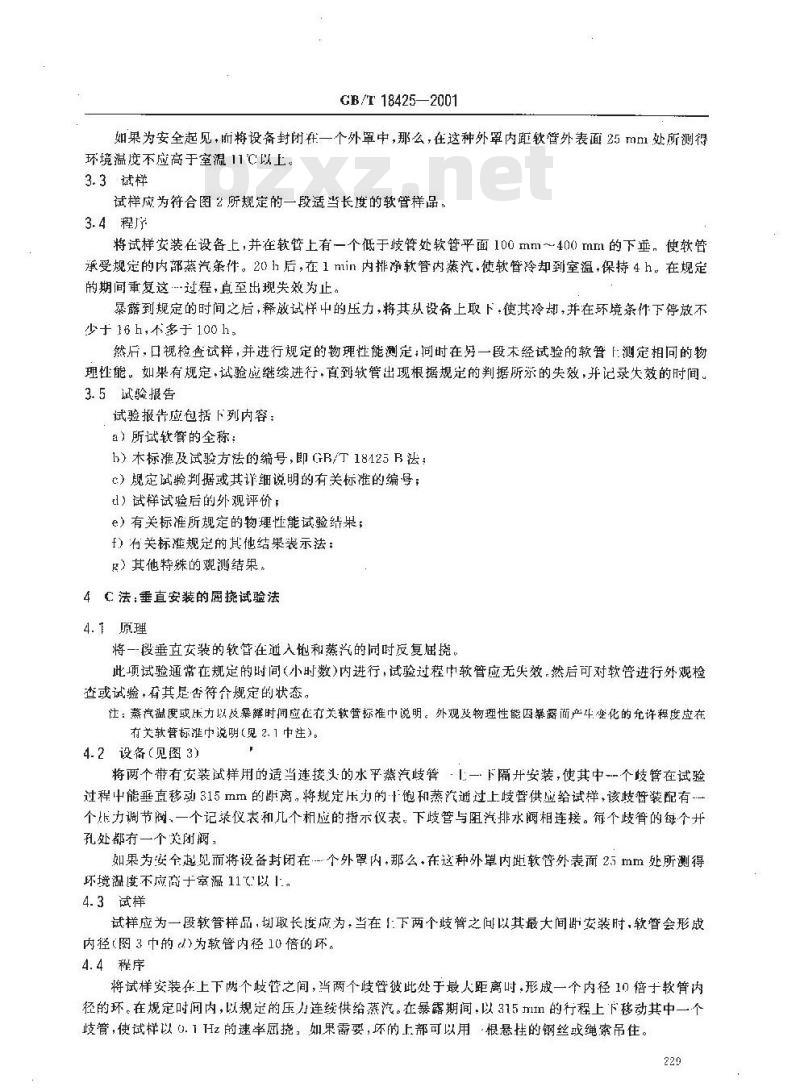

如果为安全起见，而将设备封闭我一个外罩中，那么，在这种外罩内距软管外表面25mm处所测得环境温度不应高于室温11C以上。3.3试样
试样应为符合图2所规定的一段适当长度的软管样品，3.4程序
将试样安装在设备上，并在软管上有一个低于歧管处软管平面100mm~400mm的下垂，使软管承受规定的内部蒸汽条件。20h后，在1ntin内排净软管内蒸汽.使软管冷却到室温，保持4h。在规定的期间重复这…过程，直至出现失效为止。暴露到规定的时间之后，释放试样中的压力，将其从设备上取下，使其冷却，并在环境条件下停放不少于 16 h,不多于 100 h。
然后：口视检查试样，并进行规定的物理性能测定；同时在男一段末经试验的软管测定相同的物理性能。如果有规定，试验应继续进行，直到软管出现根据规定的判据所示的失效，并记录失效的时间。3.5试验报告
试验报告应包括下列内容：
a）所试软管的全称：
h）木标准及试验方法的号，即GB/18125B法：c）规定试验判据或其详细说明的有关标准的编号；tl）试样试验后的外观评价；
e）有关标准所规定的物理性能试验结果；f）有关标准规定的其他结果装示法：）其他特殊的观测结果。
4C法：垂直安装的屈试验法
将一段垂直安装的软替在逆入饱和蒸汽的屌时友复屈琥此项试验通常在规定的时间（小时数)内进行，试验过程中软管应无失效，然后可对软管进行外观检查或试验，看其是否符合规定的状态。注：蒸汽温度或压力以及暴露时间应在有关软管标准中说明。外观及物理性能四暴露面产牛变化的允许程度应在有关软管标准中说明（见2.1中注）。4.2设备（见图3）
将两个带有安装试样用的适当连接头的水平蒸汽歧管！一下隔开安装，使其中个歧管在试验过程中能垂直移动315mm的距离，将规定压力的饱和蒸汽通过上歧管供应给试样，该歧管装配有-一个兆力调节阀、一个记录仪表和几个相应的指示仪表。下歧管与阻汽排水阀相连接。每个歧管的每个开孔处都有一个关阀，
如果为安全起见而将设备封闭在个外罩内，那么，在这种外罩内距软管外表面25mm处所测得环境温度不应高于室温 11℃以1。4.3试样
试样应为一段软管样品，切取长度应为，当在1下两个歧管之间以其最大间归安装时，软管会形成内径(图3中的d)为软管内径10倍的环。4.4程序
将试样安装在上下两个歧管之间，当两个歧管彼此处于最人距离时，形成一个内径10倍十软管内径的环。在规定时间内，以规定的压连续供给蒸汽。在暴露期间，以315加m的行程上下移动其中一个歧管，使试样以（.1Hz的速率屁挠，如果需要，坏的上部可以用根悬挂的钢丝或绳索吊住。220
GB/T 18425—2001
暴露到规定的时间之后，释放试样中的压力，将其从设备上取下，使其冷却，并在环境条件下停放不少于 16 h,不多于 100 h。
然后，目视检查试样，并进行规定的物理性能测定；同时在另一段未经试验的软管工测定相同的物理性能，如果有规定，试验应继续进行，直到软管出现根据规定的判据所示的失效，并记录失效的时间。4.5试验报告
试验报告应包括下列内容：
a）所试软管的全称；
b）本标准及试验方法的编号,即GB/T 18425C法；c）规定试验判据或其详细说明的有关标准的编号；d）试样试验后的外观评价：
）有关标雄所规定的物理性能试验结果：f）有关标雅规定的其他结果表示法，g）其他特殊的观测结果。
固定歧肾
当下歧管处于最低位置
（即当两个谭之间的距离
最大）时,α等于软管最大
公称直释的10。
注：歧管可以制造得能容纳一个以上软管。试验中的燕气轻管
往复岐管
垂直位移315mm
图3乘直屈挠试验C法)安装示意图5D法;水乎安装屈撬试验法
5.1原理
一段水平安装的软管，于通入饱和蒸汽的同时在预定周期内承受交替的屈挠。可试验的软管最人内径为50mm。软管按时控周期承受与水平状态停顿交替的屈挠。选择这种状态是为了在精确模拟正常的工业使用条件的实验条作下评价软管的使用性能，这样一种状态在相反的方向上产生三个弯曲：第一个弯曲,在进汽接头附近；
第二个弯曲,在环的底部；
第三个弯曲,在出汽接头附近。
-TKAONiKAca-
GB/T18425—2001
用此二个反向弯曲检查整个软管结构的性能。从水平状态利底部弯曲这两种状态可以断定：偶尔有冷凝水存在，这可使软管在正常工业使用条件进行试验。试验设备可使软管自由地进行其结构允许的弯曲，从试验中对规定的弯曲半径的测量可以评价软管在试验过程中保持的屈挠性或逐渐降解。注：蒸汽温度或压力以及暴露时间应在有关软管标准中说明。外观及物理性能因暴露而产生变化的允许程度应在有关软管标准中说明(见2.1中注)。5.2设备（见图4）
试验设备应能安装一根或儿根软管而使用同一蒸汽供应管线，这种设备仅可用于内径不大丁50 mm的软管。
软管一端是固定的，另一端则能自动时控往复水平运动。可调的行程使得在试验开始时就能按规定调节最小弯曲半径
试验过程中，保持恒定供应蒸汽并且通过压刀记录仪恰当排水控制蒸汽供应环路，2m
位移应调节得将试样
弯曲到其最小湾曲半径
软管的最小弯曲半名
图4水半屈挠试验(D法）安装示意图5.3试样
所有内径规格的试样长度均应为2m。5.4程序
将试样安装在试验设备上，调节水平伐移，便试样弯曲到其最小弯曲半径。除非在软管标准中另有规定，试验周期通常应为4h，安排如下：静态水 状态—3 h 15 nin ;
以0.33Hz屈挠
45 min。
测鼠原试样的最小弯曲半径，在试验过程中每试验周期检查一次弯曲半径值。暴露到规定的时间之后，释放试样中的压力，将其从设备上取下，将其冷却，并在环境条件下停放不少于 16 h,不多于 100 h。
然后，目视检查试样，并进行规定的物理性能测定；间时在另一段未经试验的软管上测定相同的物理性能。如果有规定，试验应继续进行，直到软管出现根据规定的判据所示的失效，并记录失效的时间。5.5试验报告
试验报告应包括下列内容：
a）所试软管的食称；
b）本标准及试验方法的编号，即GB/T18425D法；c）规定试验划据或其详细说明的有美标准的编号，d）试样试验后的外观评价；
e）有关标准所规定的物理性能试验结果；）有关标准规定的其他结果表示法：g）其他特殊的观测结果，
