【国家标准(GB)】 橡胶或塑料涂覆织物低温弯曲试验

GR/T18426—2001

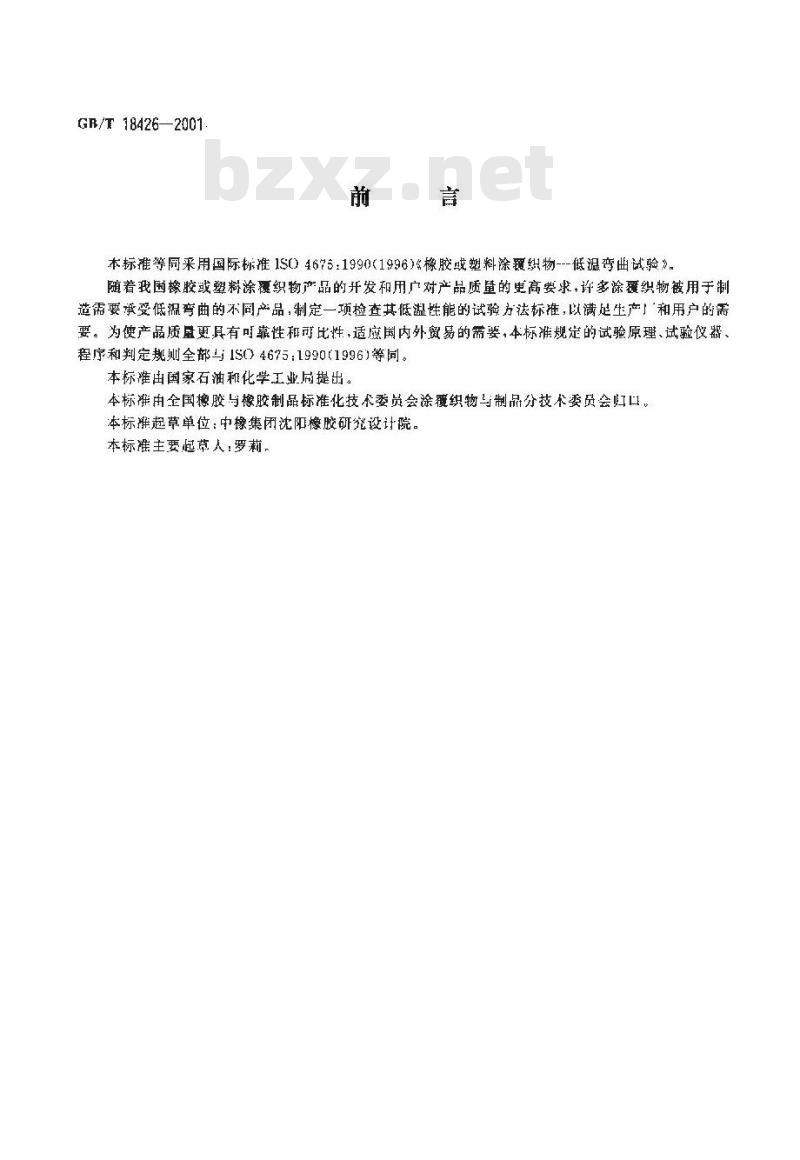

本标推等同采用国际标推1S04675：1990(1996)橡胶或塑料涂覆织物---低温弯曲试验》。随着我国橡胶或塑料涂覆织物产品的开发和用广对产品质童的更高要求，许多涂覆织物被用于制造需要承受低湿弯曲的不同产品，制定一项检查其低溢性能的试验方法标准，以满足生产」和用户的需要。为使产品质显更具有可靠性和可比性，适应国内外贸易的需要，本标准规定的试验原理、试验仪器、程序和判定规则全部与1S04675：19901996）等同。本标准由国家石油和化学工业局提出。本标准由金国橡胶与橡胶制品标准化技术委员会涂覆织物马制品分技术委员会归口本标摊起草单位：中橡集闭沈阳橡胶研究设计院。本标准主要起草人：罗莉，
GB/T18426-2001

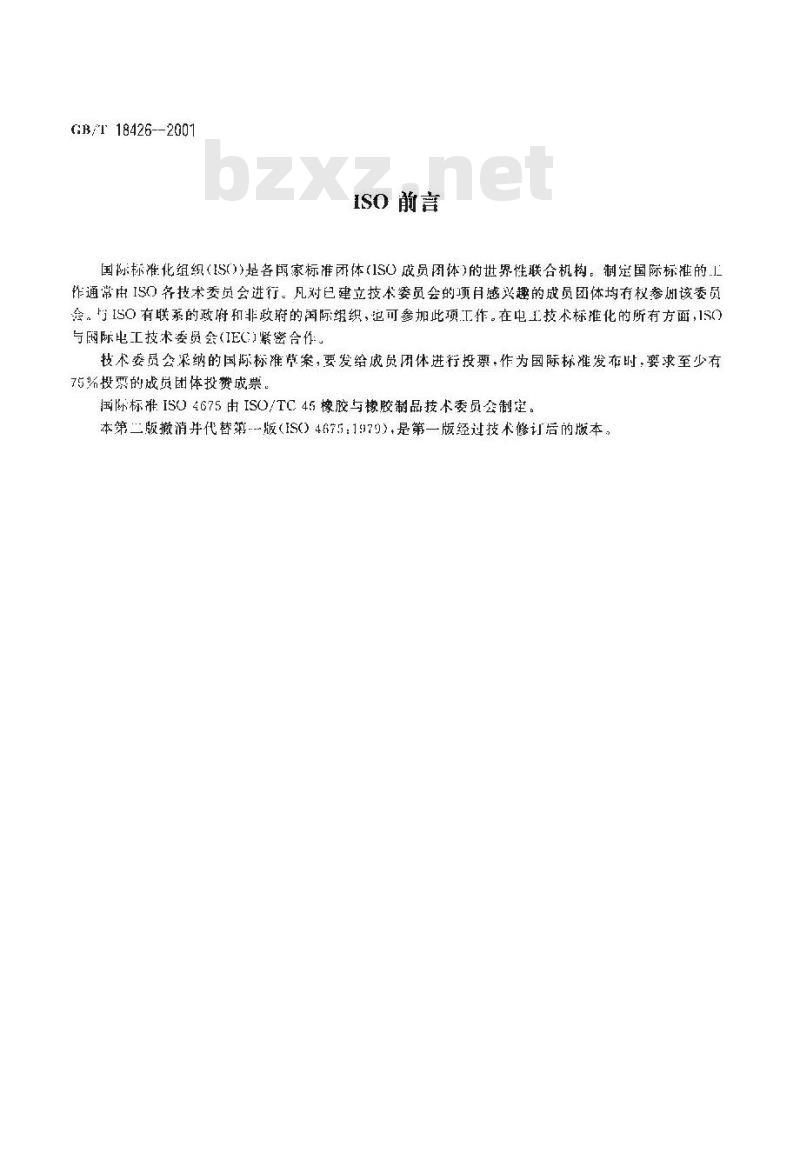

ISO前言
国际标准化组织（S())是各家标准闭体（1SO成员困体）的世界性联合机构。制定国际标准的.I作通常由I5O各技术委员会进行。凡对已建立技术委员会的项月感兴趣的成员团体均有权参册该委员会。与ISO有联系的政府和非政府的国际绍织，范可参加此项工作。在电工技术标推化的所有方面，IS)与际电工技术委员会(IEC)紧密合作。技术委员会采纳的国际标准草案，要发给成员团体进行投票，作为国际标准发布时，要求至少有75%投票的戏员团体投赞成票。
国际标准ISO4675由ISO/TC45橡胶与橡胶制品技术委员会制定。本第二版撤消并代替第版（IS）4675：1979），是第一版经过技术修订后的版本，中华人民共和国国家标准

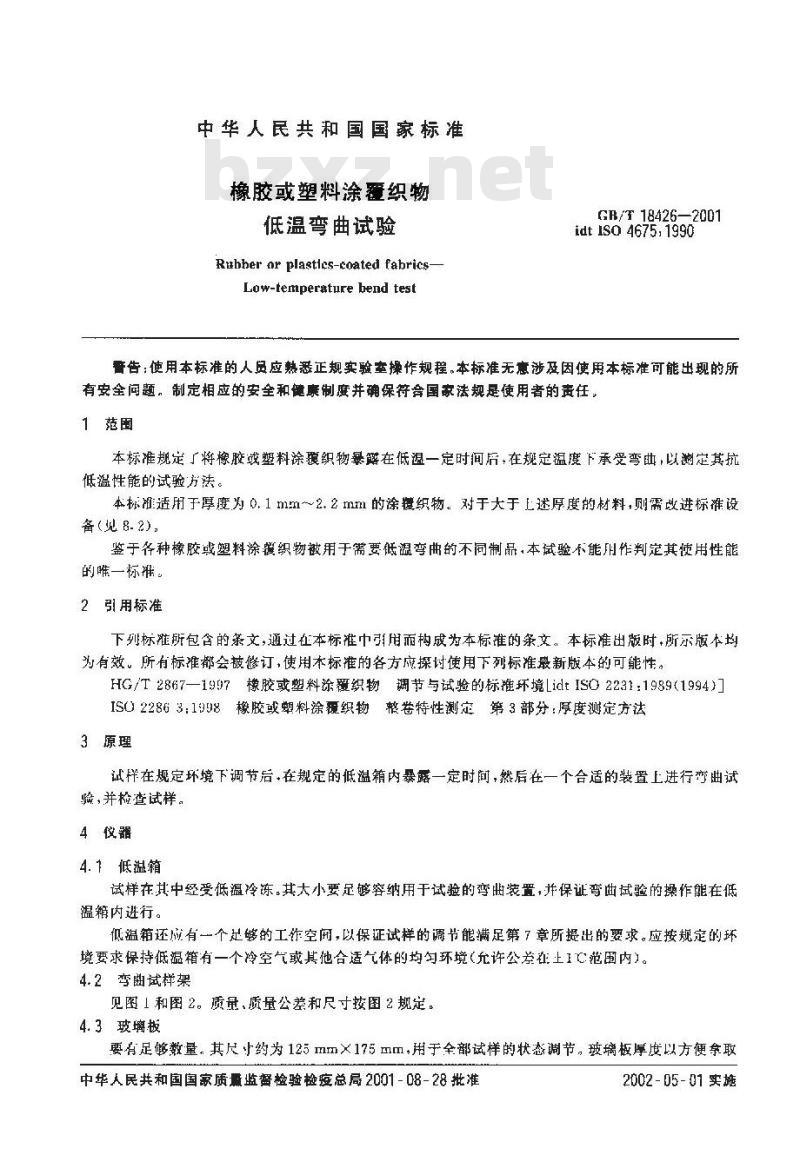

橡胶或塑料涂灌织物
低温弯曲试验
Ruhheror plasties-roated fabricsLow-temperature bend test
GR/T 18426—2001
idtSo 4675.1990
香告：使用本标准的人员应熟悉正规实验垒操作规程。本标准无惠涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国法规是使用者的击任，1范围
本标准规定了将橡胶或塑料涂爱织物暴解在低温一定时间后，在规定温度下承受弯曲，以谢定其抗低温性能的试验方法。
本标证适用于厚度为0.1mm~2.2mm的涂覆织物。对于大于上述厚度的材料，则需改进标准设备（见8.2），
鉴于各种橡胶或塑料涂覆织物被用于需要低温弯曲的不同制品，本试验不能作判定其使用性能的唯一标准。
2引用标准
下列标雅所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时·所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。HG/T2867—1997橡胶或塑料涂覆织物调节与试验的标推环境LictISO2231：1989(1994)IS022863：1998橡胶或塑料涂覆织物整卷特性测定第3部分：厚度测定方汰3原理
试样在规定坏境下调节后·在规定的低温箱内暴露一定时间，然后在一个合适的装置上进行弯曲试验，并检查试样。
4仪器
4.1低温箱
试样在其中经受低温冷冻。其大小要足够容纳用于试验的弯曲装置，并保证弯曲试验的操作能在低温箱内进行。
低温箱还应有一个足够的工作空闻，以保证试样的调节能满足第了章所提出的要求。应按规定的环境要求保持低温箱有一个冷空气或其他合适气体的均勾环境（允许公差在上1℃范围内）。4.2弯曲试样架
见图1和图2。质量、质量公差和尺寸按图2规定。4.3玻璃板
要有足够数量。其尺寸约为125mm×175mm，用于全部试样的状态调节，玻璃板厚度以方便拿取中华人民共和国国家质赢监督检验检疫总局2001-08-28批准2002-05-01实施

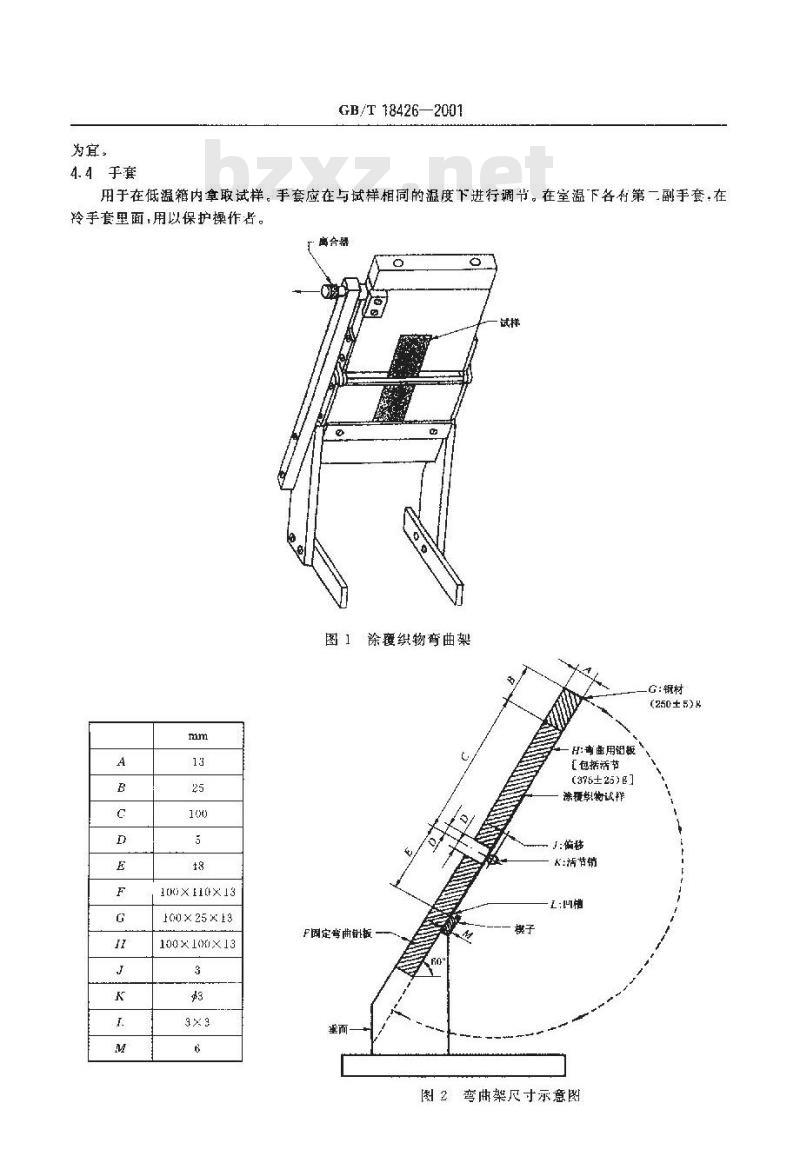

为宜。
4.4手套
GB/T 18426-2001
用于在低温箱内拿取试样。手套应在与试样相同的温度下进行调节。在室温下各有第一副手套，在冷手套墨面，用以保护操作者。离合器
一试样
图1涂覆织物弯曲架
G：钢材
(250±5)
100×25×13
100×100×13
F固定事曲针板
H:离邮用钮板
［包括活节
(375±25))
漂覆实物试雅
J:偏格
活节销
图2弯曲架尺寸示意图

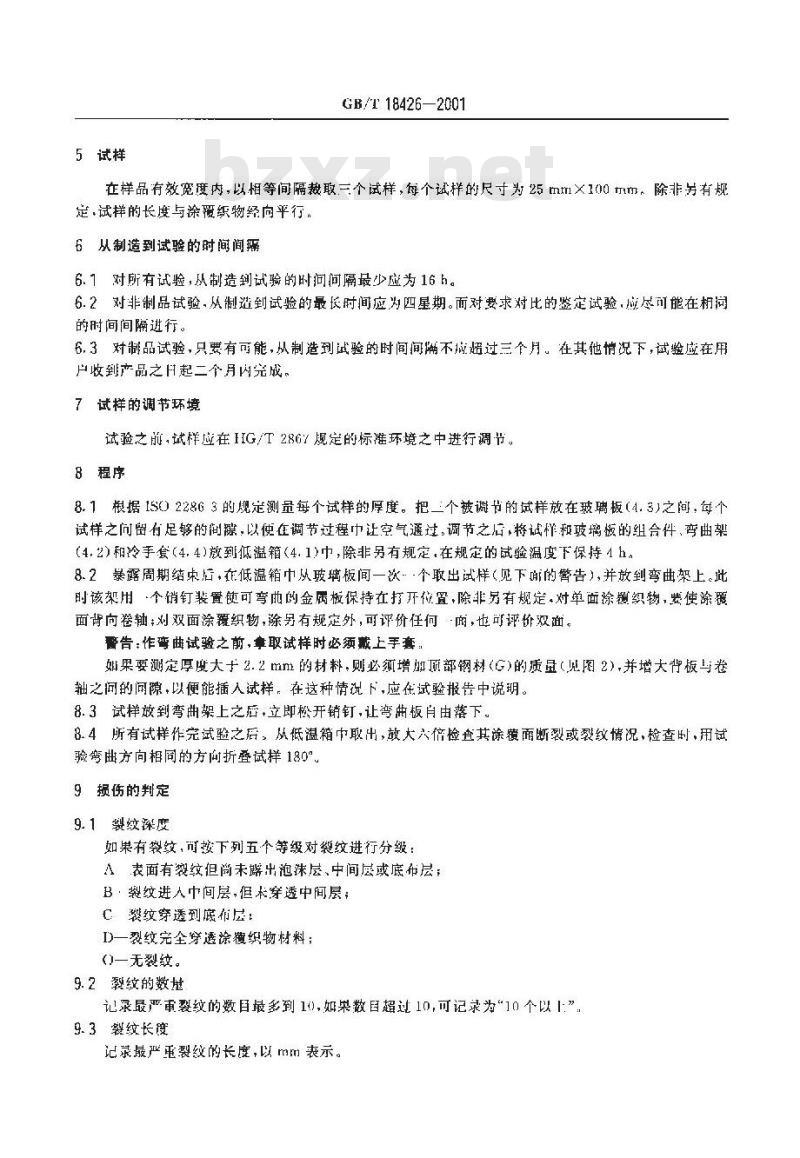

5试样
GB/T 18426—2001
在样品有效宽度内，以相等间隔裁取三个试样，每个试样的尺寸为25mm×100Tm，除非另有规定，试样的长度与涂覆织物经向平行6从制造到试验的时间间隔
6.1对所有试验，从制造到试验的时间间履最少虚为16h。6.2对非制品试验.从制造到试验的最长时间应为四星期。而对要求对比的鉴定试验，应尽可能在相间的时间间隔进行。
6.3对制品试验，只要有可能，从制造到试验的时间间满不成超过三个月。在其他情况下，试验应在用户收到产品之H起二个月内完成。7试样的调节环境
试验之前,试样应在HG/T 2867规定的标准环境之中进行调节。8程序
8.1根据150）22863的规定测量每个试样的厚度。把三个被谢节的试样放在玻璃板(4.3)之间，每个试样之问留有足够的间，以使在调节过程巾让空气逐过。调节之后，将试样和玻璃板的组合件，弯曲架(4.2)和冷手套（4.4)放到低温箱（4.1)中，除非另有规定，在规定的试验温度下保持4h。8.2暴露周期结束后，衣低温箱中从玻璃板间一次·个取出试样（见下哪的警告），并放到弯曲架上。此时该架用·个销钉装置使可弯曲的金属板保持在打开位置，除非另有规定.对单面涂覆织物，使涂题面背向卷轴：刘双面涂覆织物，踪导有规定外，可评价任何“两，也可评价双面。聚告，作弯曲试验之前，难取试样时必须戴上手套，果要测定厚度大于2.2mm的材料，则必须增加丽部钢材（G）的质显（见图2），并增大背板与卷轴之问的问隙，以便能插人试样，在这种情况下，应在试验报告中说明。8.3试样放到弯曲架上之唇+立即松开销钉，让弯曲板自由落下。8.4所有试样作完试验之后，从低温箱巾取出，放大六倍检查其涂覆面断裂或裂纹情况，检查时，用试验弯曲方向相同的方向折登试样180°9损伤的判定
9.1裂纹深度
如果有裂纹，可按下列五个等级对裂纹进行分级：A表面有裂纹但尚未麟出泡沫层、中间层或底布层；B·裂纹进人中间层,但术穿透中间层；C裂纹穿透到底布层：
ID一裂纹完全穿透除覆织物材料；()一无裂纹。
9.2裂纹的数楚
记录最严重裂纹的数目最多到10,如果数自超过10,可记录为“10个以1”，9.3裂纹长度
记录最严垂裂纹的长度，以mm表示。试验报告
试验报告成但括下列内穿：
a）本标雁编号；
b）所用的调节环境（见第了章）；GB/T 18426-2001
心）涂覆织物的厚度和测厚时用的压力；d）试样试验时的温度；bzxz.net
e）暴露时闻：
f）试验的表面(单面或双面)：
多）根据9.1规定的五个等级的裂纹深度，每个试样的裂纹数月和最大裂纹的长度；h）在何与标准试验不相符合的说明；i）试验用涂覆织物的详细说明，如果可能，包据制造期：j）试验日期。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
