中华人民共和国国家标准
电缆在火焰条件下的燃烧试验
第2部分：单根铜心绝缘细电线或电缆的垂直燃烧试验方法
Tests on electric cables under fire conditionsPart 2:Test on a single small vertical insulatedcopperwire or cable
GB/T18380.2—2001
idtIEC60332-2:1989
代替GB12666.2—1990(DZ-2法）当GB/T18380.1规定的试验方法不适用，如有些小规格导体可能在供火期间被熔化时，可采用本标准规定的方法对绝缘细电线进行火焰条件下的燃烧试验。推荐的适用范围是实心铜导体直径为（0.4~0.8）mm和绞合铜导体截面积为（0.1~0.5)mm。本标准包括了检验指标。小准的绝缘电线并不足以防止在所有设条件下的火焰莫延。在一些危险性高的场合，如成束电线注：使用符合本
大长度垂真数设时，不能认为一根试样符合本标准的性能要求，而成束的该种电线亦会表现出同样的性能。2性能要求
本试验是型式认可试验，或者可在电缆产品标准作参考用。一个绝缘电线或电缆试样按第6.7和8章试验后，应符合下列要求：所有的燃烧停止后，把试样表面擦干净，其炭化部分不应到达距上夹头下缘50mm的范围内。3试验设备
a）符合图1要求的丙烷喷灯。如果喷灯不完全符合图1的要求，允许在喷灯上加一个连接套使喷口直径达到8mm。
b）带调压装置和压力表的丙烷瓶。c）尺寸为高（1200±25）mm宽（800±25）mm和深（150±25）mm的金属罩，其正面开，顶部和底部封闭（见图3）。
d）秒表。
e）电热烘箱。
4试样
从电缆一端截取试样，每个试样长为（600士25）mm。使用二个这样的试样，代号为试样1和试样2。5试样处理
如果绝缘电线表面有涂料或清漆涂层，则试验前试样应在温度为（60士2)℃的烘箱（第3章e)项）中放置4h，然后冷却至室温。
中华人民共和国国家质量监督检验检疫总局2001-07-12批准8
2001-12-01实施
6试验条件
GB/T18380.2—2001
试样应校直并在金属罩（第3章c）项）的中央垂直夹住。在试样下部按导体截面施加一个5N/mm的负荷，使上下夹头之间的距离为（550土25）mm。试验时应不通风，推荐在一个合适的不通风小箱子单进行试验。www.bzxz.net
7火源
当喷灯处于垂直位置，空气进口关闭的时候，在喷灯（第3章&）项和图1)中通入丙烷\产生光亮火焰。调整气流使光亮火焰的总长度为（125±25）mm（见图2）。建议此时压力为0.1MPa，为满足这一要求，可用减压装置（第3章b)项)来调节。喷灯应按如下规定放置（见图3）。喷灯中心线与试样中心线成45°角。沿喷灯中心线测量喷口和试样表面之间的距离为（10土1)mm，喷灯中心线和试样中心线的交点与施加的5N/mm负荷之间的距离应为（100士10)mm。喷灯和试样中心线的交点与上夹头下缘之间的距离应不超过465mm。8试验步骤
火焰应包围住试样。火焰加在试样1上的最长时间为（20士1)s。如果试样末损坏，即导体没有熔化，则应按第2章评定试验，如果导体在小于（20土1）s的T时间内已熔化，则试验应在贰样2上重复进行，供火时间为（T一2)s。然后仅以试样2为基础进行结果评定。S
采用说明：
剖视图

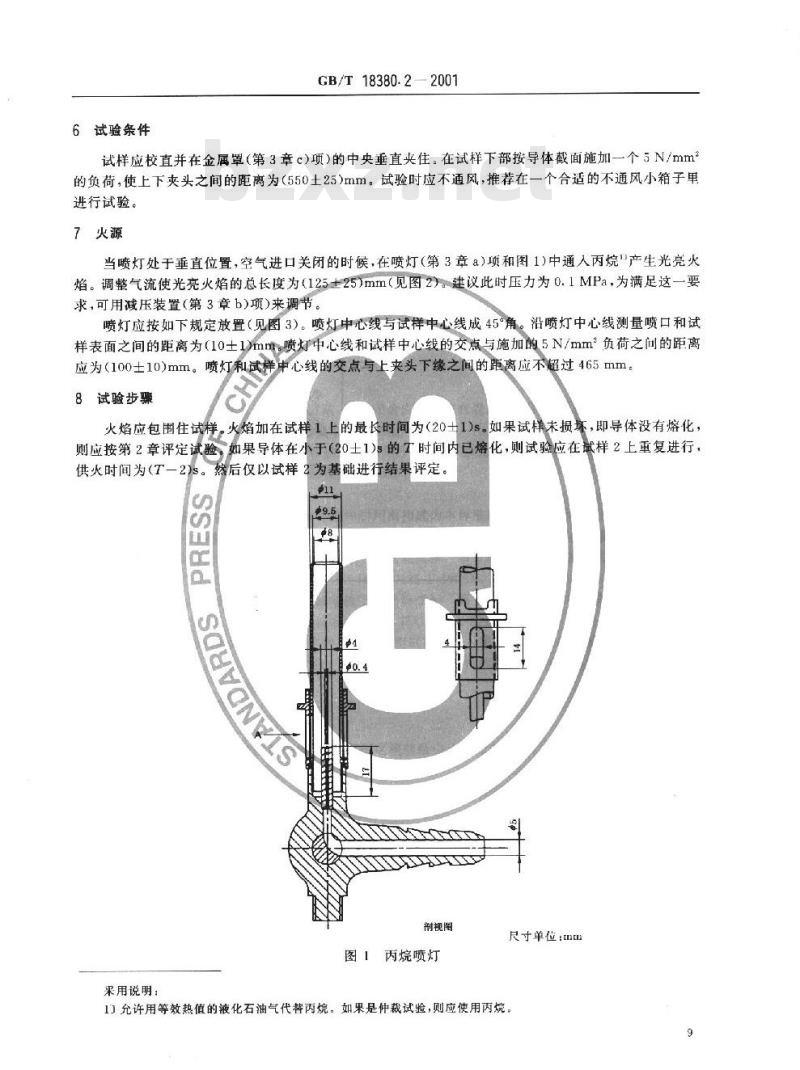

图1丙烷喷灯
尺寸单位：mm
1）充许用等效热值的液化石油气代替丙烷。如果是仲裁试验，则应使用丙烷。9
尺寸单位：血m

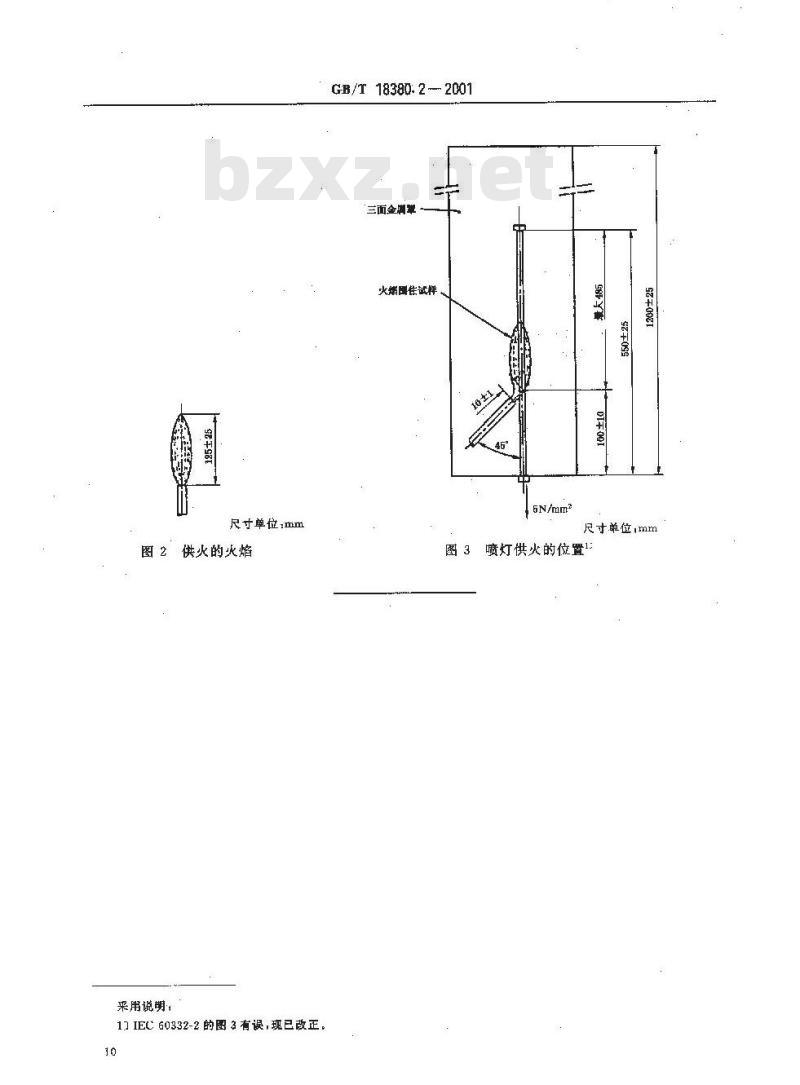

图2供火的火焰
采用说朔：
1]IE心60332-2的图3有误，现已改正。10
GB/T 18380. 2 2001
三面金期罩
火焰国往试样
+6N/mm
尺寸单位imm
图3喷灯供火的位置1：
