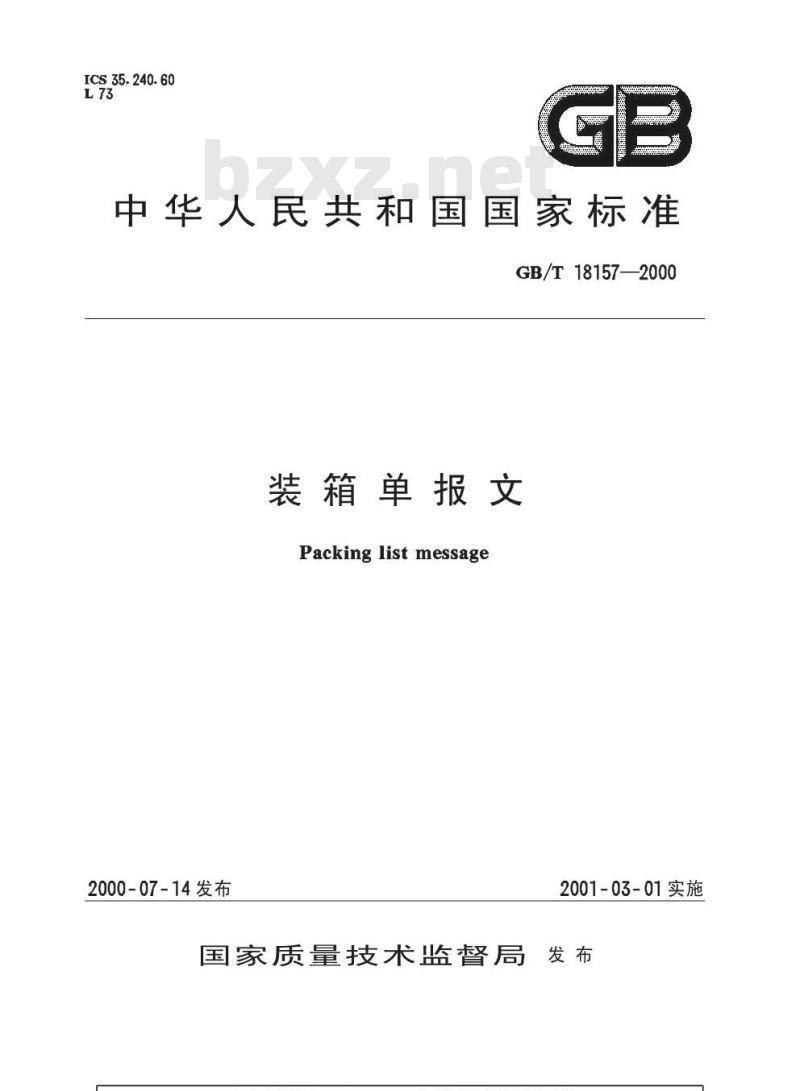

【国家标准(GB)】 装箱单报文

ICS35.240.60
中华人民共和国国家标准
GB/T18157—2000
装箱单报文
Packinglistmessage
2000-07-14发布
国家质量技术监督局
2001-03-01实施
GB/T18157—2000

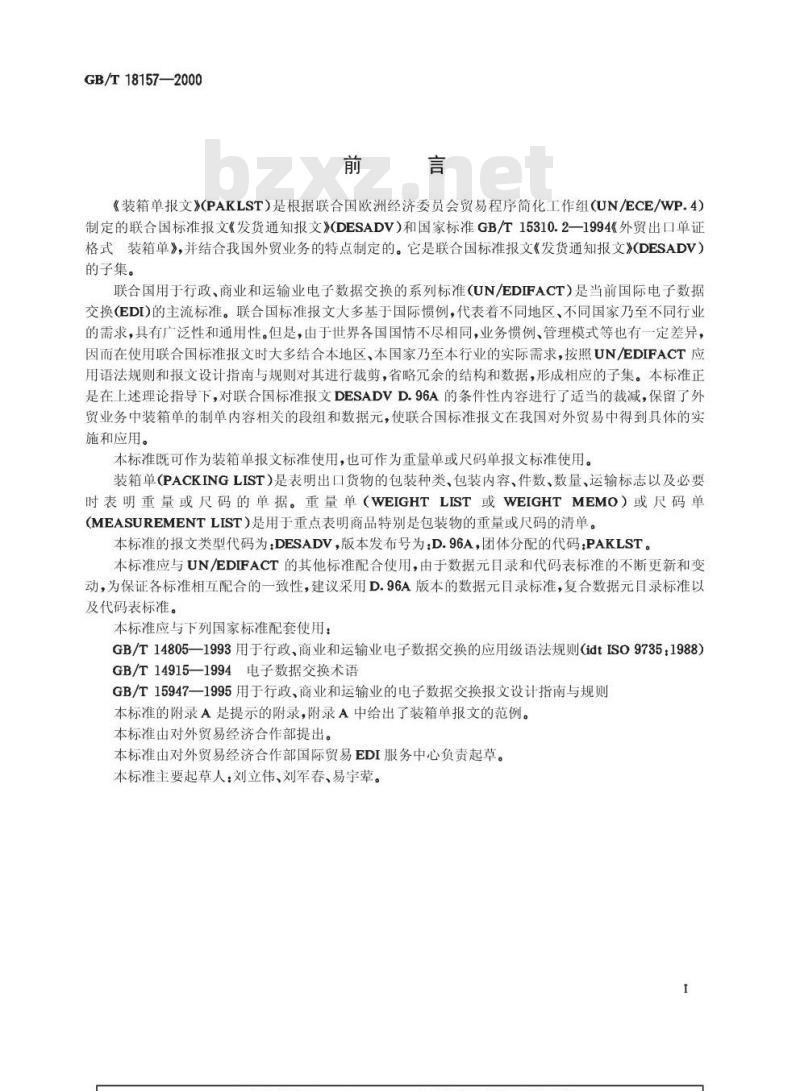

《装箱单报文》(PAKLST）是根据联合国欧洲经济委员会贸易程序简化工作组（UN/ECE/WP.4）制定的联合国标准报文《发货通知报文》（DESADV）和国家标准GB/T15310.2-一1994《外贸出口单证格式装箱单》，并结合我国外贸业务的特点制定的。它是联合国标准报文《发货通知报文》(DESADV）的子集。
联合国用于行政、商业和运输业电子数据交换的系列标准（UN/EDIFACT）是当前国际电子数据交换（EDI）的主流标准。联合国标准报文大多基于国际惯例，代表着不同地区、不同国家乃至不同行业的需求，具有广泛性和通用性。但是，由于世界各国国情不尽相同，业务惯例、管理模式等也有一定差异，因而在使用联合国标准报文时大多结合本地区、本国家乃至本行业的实际需求，按照UN/EDIFACT应用语法规则和报文设计指南与规则对其进行裁剪，省略亢余的结构和数据，形成相应的子集。本标准正是在上述理论指导下，对联合国标准报文DESADVD.96A的条件性内容进行了适当的裁减，保留了外贸业务中装箱单的制单内容相关的段组和数据元，使联合国标准报文在我国对外贸易中得到具体的实施和应用。
本标准既可作为装箱单报文标准使用，也可作为重量单或尺码单报文标准使用。装箱单（PACKINGLIST）是表明出口货物的包装种类，包装内容、件数、数量、运输标志以及必要时表明重量或尺码的单据。重量单（WEIGHTLIST或WEIGHTMEMO）或尺码单（MEASUREMENTLIST）是用于重点表明商品特别是包装物的重量或尺码的清单。本标准的报文类型代码为：DESADV，版本发布号为：D.96A，团体分配的代码：PAKLST。本标准应与UN/EDIFACT的其他标准配合使用，由于数据元目录和代码表标准的不断更新和变动，为保证各标准相互配合的一致性，建议采用D.96A版本的数据元目录标准，复合数据元目录标准以及代码表标准。
本标准应与下列国家标准配套使用：GB/T14805—1993用于行政、商业和运输业电子数据交换的应用级语法规则（idtISO9735：1988）GB/T14915—1994电子数据交换术语GB/T15947—1995用于行政、商业和运输业的电子数据交换报文设计指南与规则本标准的附录A是提示的附录，附录A中给出了装箱单报文的范例。本标准由对外贸易经济合作部提出。本标准由对外贸易经济合作部国际贸易EDI服务中心负责起草。本标准主要起草人：刘立伟、刘军春、易宇荤。I

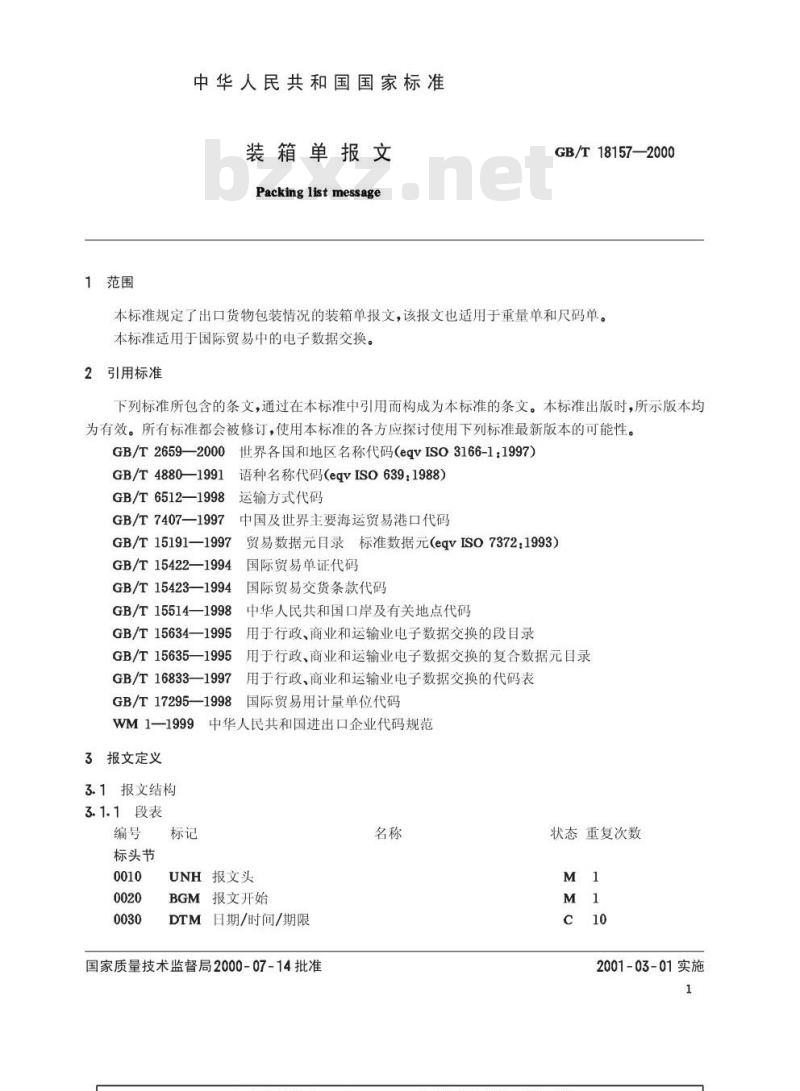

1范围
中华人民共和国国家标准
装箱单报文
Packing list message
GB/T18157—2000
本标准规定了出口货物包装情况的装箱单报文，该报文也适用于重量单和尺码单。本标准适用于国际贸易中的电子数据交换。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2659—2000
世界各国和地区名称代码（eqvISO3166-1：1997）GB/T4880—1991
GB/T6512—1998
GB/T7407—1997
GB/T15191—1997
GB/T15422—1994
GB/T15423—1994
GB/T15514—1998
GB/T15634—1995
GB/T15635—1995
GB/T16833—1997
GB/T17295—1998
语种名称代码（eqvISO639：1988）运输方式代码Www.bzxZ.net
中国及世界主要海运贸易港口代码贸易数据元目录标准数据元(eqvISo7372：1993）国际贸易单证代码
国际贸易交货条款代码
中华人民共和国口岸及有关地点代码用于行政、商业和运输业电子数据交换的段目录用于行政、商业和运输业电子数据交换的复合数据元目录用于行政、商业和运输业电子数据交换的代码表国际贸易用计量单位代码
中华人民共和国进出口企业代码规范WM1—1999
3报文定义
3.1报文结构

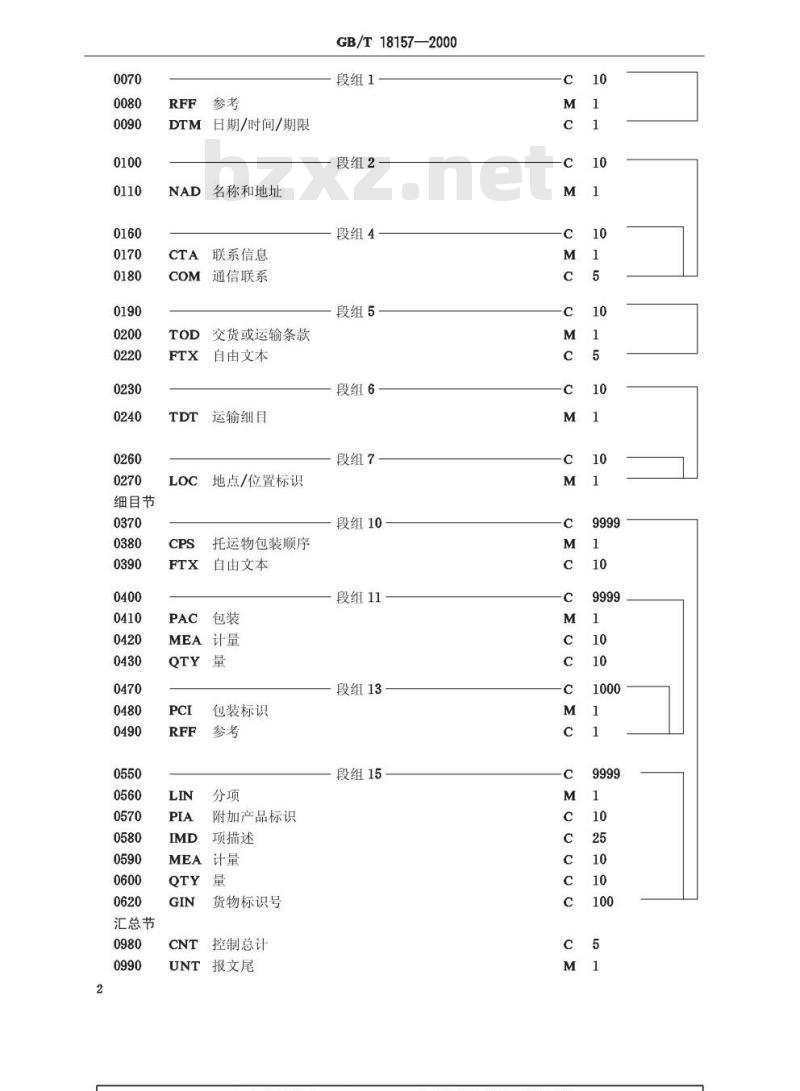

3.1.1段表
标头节
UNH报文头
BGM报文开始
DTM日期/时间/期限
国家质量技术监督局2000-07-14批准名称
状态重复次数
2001-03-01实施
细目节
汇总节
DTM日期/时间/期限
名称和地址
联系信息
COM通信联系
交货或运输条款
自由文本
运输细目
地点/位置标识
托运物包装顺序
自由文本
MEA计量
QTY量
包装标识
附加产品标识
项描述
MEA计量
货物标识号
控制总计
报文尾
GB/T18157—2000
段组1
段组2
段组4
段组5
段组6
段组7
段组10
段组11
段组13
段组15

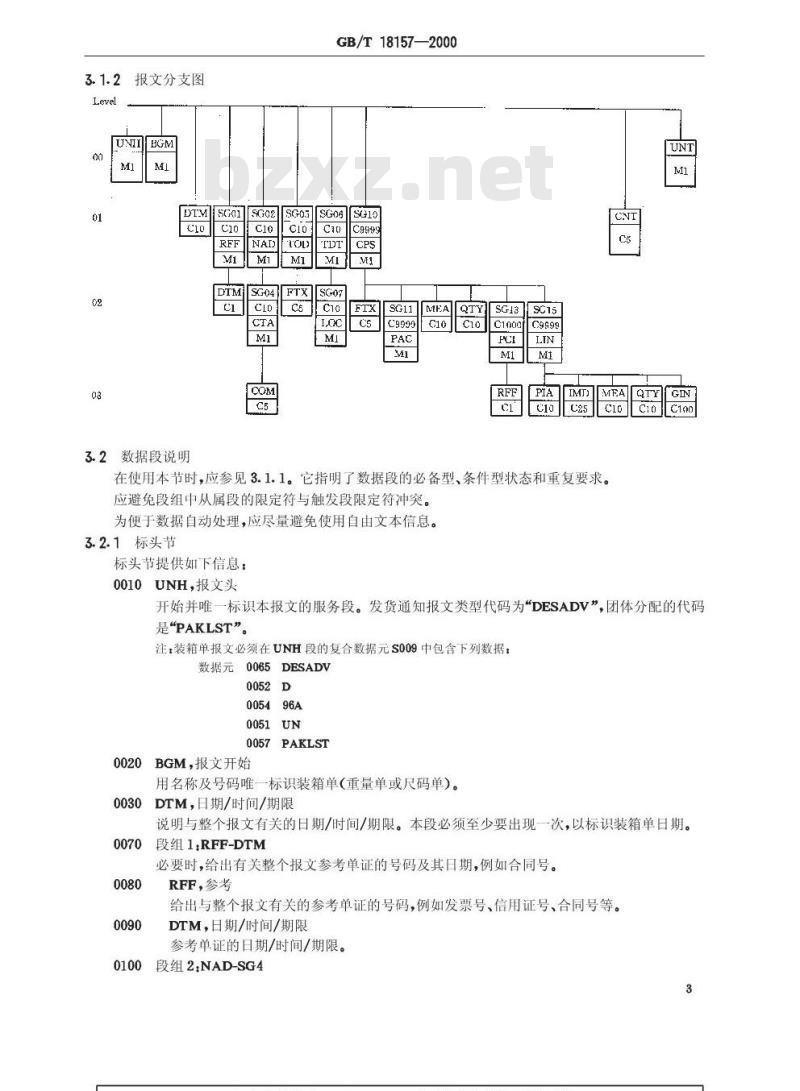

3.1.2报文分支图
DTMSGO
3.2数据段说明
GB/T18157—2000
在使用本节时，应参见3.1.1。它指明了数据段的必备型、条件型状态和重复要求。应避免段组中从属段的限定符与触发段限定符冲突。为便于数据自动处理，应尽量避免使用自由文本信息。3.2.1标头节
标头节提供如下信息：
0010UNH，报文头
开始并唯一标识本报文的服务段。发货通知报文类型代码为“DESADV”，团体分配的代码是“PAKLST”。
注：装箱单报文必须在UNH段的复合数据元S009中包含下列数据：数据元0065DESADV
005496A
0051UN
0057PAKLST
0020BGM，报文开始
用名称及号码唯一标识装箱单（重量单或尺码单）。0030
DTM，日期/时间/期限
说明与整个报文有关的日期/时间/期限。本段必须至少要出现一次，以标识装箱单日期。0070
段组1：RFF-DTM
必要时，给出有关整个报文参考单证的号码及其日期，例如合同号。0080
RFF，参考
给出与整个报文有关的参考单证的号码，例如发票号、信用证号、合同号等。DTM，日期/时间/期限
参考单证的日期/时间/期限。
段组2：NAD-SG4
GB/T18157—2000
标识与整个报文有关的参与方的名称、地点和联系信息。NAD，名称和地址
标识与整个报文有关的参与方的名称和地址及其职能。段组4：CTA-COM
标识应直接联系的人员、职能、部门和相应的通信号码。CTA，联系信息
标识应直接联系的人员、职能或部门。COM，通信联系
标识CTA中标识的人员、职能或部门的通信方式和号码。段组5：TOD-FTX
指出交货条款。
TOD，交货或运输条款
说明整个装箱单的交货和运输条款。FTX，自由文本
用自由文本的形式给出附加的交货条款信息。在计算机与计算机之间的交换中，这样的文本一般需要接收方用手工处理。段组6:TDT-SG7
说明与整个报文有关的运输方式和运输工具的细目。TDT，运输细目
说明货物的运输方式及运输工具。段组7.LOC
给出与运输有关的位置信息。
LOC，地点/位置标识
给出TDT段中说明的与运输有关的位置。3.2.2细目节
细目节提供如下信息。
0370段组10：CPS-FTX-SG11-SG15提供货物单元及全部包装层的详细内容。该段组可给出包装的层次关系，定义逻辑上自上而下的顺序结构，其中层次结构中的最底级包装信息后跟详细的产品信息。0380
CPS，托运物包装顺序
该段标识托运物包装顺序，例如，箱子放置在托盘上。FTX，自由文本
对于包装顺序，如果需要，该段用代码型或自然语言的自由文本信息给出其进一步的说明。在计算机与计算机之间交换该文本一般需要接收方人工处理。段组11:PAC-MEA-QTY-SG13
描述包装、物理尺寸、标记和号码、数量等和在此级的包装信息。PAC.包装
说明包装件/实物单元的件数和类型以及发运物的实际包装类型。MEA，计量
说明在PAC段中所描述的包装件/实物单元的物理测量值。QTY，量
说明在PAC段中所描述的每件包装内的货物数量。段组13:PCI-RFF
说明标记、标签和包装号。
PCI，包装信息
GB/T18157—2000
说明在PAC段中所描述的单个实物单元（包装物)上所用的标记和/或标签。RFF，参考
描述包装标识的参考，例如，主标签号。段组15:LIN-PIA-IMD-MEA-QTY-GIN提供单个货项的详细内容。
LIN,分项
标识报文中一个分项的产品细目。PIA，附加产品标识
提供附加产品标识。
IMD,项描述
描述该项产品，本段可用于不能被产品代码或物品编码标识的产品。MEA，计量
说明该项货物原始的或拆开包装形式的物理测量值。QTY，量
给出产品数量信息。
GIN，货物标识号
提供将要发运的货物的标识号。例如：装配设备的序列号。3.2.3汇总节
汇总节提供如下信息
0980CNT，控制总计
供发送方提供控制总计，以便于接收方核查。0990
UNT，报文尾
结束报文，并给出报文中段的总数和报文的控制参考号的服务段。3.3数据段索引(按段标记的字母顺序排列）BGM
报文开始
控制总计
通信联系
托运物包装顺序
联系信息
日期/时间/期限
自由文本
货物标识号
项描述
地点/位置标识
名称和地址
包装标识
附加产品标识
运输细目
TOD交货或运输条款
UNH报文头
UNT报文尾
4段格式
GB/T18157—2000
表1至表27用于描述本标准报文的每一个数据段，详细给出了UN/EDIFACT报文中数据元的状态、数据类型、长度与本标准的对应关系以及有关说明。表中的“段”来源于GB/T15634；表中的“复合数据元”来源于GB/T15635；表中的“数据元”来源于GB/T15191。1）各段按其在报文中出现的顺序列出。该段如果出现在段组中，首先说明其所属段组。2）段或段组标记后面是状态指示符、最大重复次数、段或段组描述。状态指示符含义如下：M：必备型，该段或段组或数据元必须给出；C：条件型，该段或段组或数据元可以根据需要选择是否给出；N：不使用，本标准根据实际业务需要又增加的一种状态，即数据元不使用、应省略的状态。如果个复合数据元被标为N，其中的所有成分数据元省略不用。3）表中从左至右，第一栏是数据元标记和描述，第二栏为EDIFACT规定的状态和格式表示，说明数据元中数据的类型和长度。这两栏构成了原始EDIFACT的段格式定义。4）第三栏和第四栏为本标准的信息说明栏。第三栏是说明使用EDIFACT数据元的情况，数据元的长度和类型如无改变则省略；第四栏是说明报文中特定数据元所用的代码值。必须强调本标准中只选用了部分适用的或推荐使用的限定符、代码及其他注释信息，除在本标准中推荐使用的代码标准外，其余代码详见GB/T16833。
UNH报文头
功能：开始、标识和规定报文。状态：M
重复次数：1
EDIFACT
报文参考号
报文标识符
0065报文类型标识符
0052报文版本号
报文发布号
管理机构
机构指定的代码
公共存取参考
传送状态
0070顺序报文传送号
第一个/最后一个顺序报文
段注释：
传送指示
本标准
DESADV一发货通知报文
D一试用目录
96A=版本号
UN一联合国标准报文（UNSM）
PAKLST=国家分配的本子集的报文类型代码
数据元0065，0052，0054，0051和0057：给出了联合国标准的报文类型标识符和版本号、发布号和管理机构，并给出了报文子集的报文类型标识符PAKLST。数据元注释：
0062报文顺序号，发送方唯一的报文参考，交换中报文的顺序号与UNT中的数据元0062的值相同，由发送方生成。如：PK0001段字符串举例：
UNH+PK0001+DESADVD.96A.UN:PAKLST!6
BGM报文开始
GB/T18157—2000
功能：指明报文的类型和功能并传送标识号。状态：M
重复次数：1
EDIFACT本标准
单证/报文名称
单证/报文名称，代码型
代码表限定符
代码表负责机构，代码型
单证/报文名称
单证/报文号
1225报文功能，代码型
应答类型，代码型
段注释：
本段通过报文名称或代码唯一标识该单证。数据元注释：
271一装箱单
15=重量单
1001：本报文标识代码所指示的单证，参见：GB/T15422。1000：用自然语言描述的单证名称Packinglist一装箱单
Weightlist一重量单
Measurementlist一尺码单
段字符串举例：
BGM+271°
BGM+15
装箱单
BGM+:::Packing list'
，重量单
BGM+...Weight list'
BGM+十：：:Measurementlist'尺码单表3
日期/时间/期限
功能：规定日期和/或时间或期限。状态，M
重复次数：10
本标准
EDIFACT
日期/时间/期限
日期/时间/期限限定符
日期/时间/期限
2379日期/时间/期限格式限定符M
137一报文日期
242=制单日期
102-CCYYMMDD
203-CCYYMMDDHHMM
204-CCYYMMDDHHMMSS
段注释：本段用于规定装箱单(或重量单、尺码单)的单证和报文日期。段字符串举例：
DTM十137：199806021030.203装箱单报文日期为1998年6月2日10时30分DTM+242:19980602:102
装箱单日期为1998年6月2日
RFF-DTM
RFF参考
功能：说明一个参考。
状态:M
重复次数：1
6参考
1153参考限定符
参考号
参考版本号
GB/T18157—2000
本标准
EDIFACT
段注释：本段用于规定与整个报文有关的参考号等。段字符串举例：RFF+IV：K209180000%SG1
RFF-DTM
DTM日期/时间/期限
功能：说明日期和/或时间或期限。状态：c
重复次数：1
日期/时间/期限
日期/时间/期限限定符
日期/时间/期限
日期/时间/期限格式限定符
IV=发票号BM=提单号
LC一信用证号CT一合同号
发票号是K209180000
EDIFACT
本标准
段注释：本段标识在RFF段中给出的参考有关的日期。段字符串举例：DTM+3：19980805：1023=发票日期
102-CCYYMMDD
203-CCYYMMDDHHMM
204=CCYYMMDDHHMMSS
发票日期是1998年8月5日
SG02 NAD-SG04
NAD名称与地址
GB/T18157—2000
功能：说明名称/地址及其相关功能，可单独使用C082和/或非结构化的C058或结构化的C080至3027。状态：M
重复次数：1
5参与方限定符
C082参与方标识细目
3039参与方标识
1131代码表限定符
代码表负责机构，代码型
C058名称和地址行
3124名称和地址行
名称和地址行
名称和地址行
名称和地址行
名称和地址行
C080参与方名称
参与方名称
参与方名称
参与方名称
参与方名称
参与方名称
参与方名称格式，代码型
c059街道
街道名称和门牌号码/邮政信箱
街道名称和门牌号码/邮政信箱
街道名称和门牌号码/邮政信箱
城市名称
国家行政区划标识
邮政编码标识
国家(地区），代码型
EDIFACT本标准
EX=出口商
BY=买方
CN=收货人
用自然语言描述参与方的名称和地址段注释：本段标识一个与报文相关的各参与方的名称（如出口商、买方、收货人等)和其他参考。数据元注释，
3207，参见GB/T2659中两字母国家码。3039：参见对外贸易经济合作部行业标准WM1。举例：中国五金矿产进出口总公司的标识代码为1100101702175。段字符串举例：
例1：使用C082和非结构化的C058NAD+EX+1100101702175+CHINANATIONALMINERALSIMPORT&.EXPORTCORPORATION5SANLIHEROAD，HAIDIANDISTRICTBEIJING100044，：CHINA'（中国五金矿产进出口总公司及其地址）例2.单独使用非结构化的C058
NAD+EX++CHINANATIONALMINERALSIMPORT&EXPORTCORPORATION5SANLIHEROAD,:HAIDIANDISTRICTBEIJING100044,CHINANAD+CN++PHILIPSSINGAPOREPTELTD9
SG02 NAD-SG04
CTA-COM
联系信息
功能：标识应直接通信的人员或部门状态：M
重复次数：1
联系功能，代码型
部门或人员细目
部门或人员标识
部门或人员
段注释：
GB/T18157—2000
EDIFACT
本标准
DE一执行出口程序部门/人员
ZZZ一互相协议商定
矿产部=MineralsDepartment
本段用于标识在NAD段内给出的公司内部的部门和人员。段字符串举例：
CTA+DE十：MineralsDepartment联系单位：矿产部表8
SG02 NAD-SG04
SG04CTA-COM
通信联系
功能：标识应直接联系的部门或人员的通信号。状态：c
重复次数：5
EDIFACT
通信联系
通信号
通信方式限定符
段注释：
本标准
EI=EDI传输TE=电话
EM=电子邮件：TL=电报
FX=传真XF=X.400
本段用于标识在CTA段中标出的部门或人员的通信号和通信类型。段字符串举例：
COM+01068495888:TE'
联系电话：01068495888
