【国家标准(GB)】 玻璃应力测试方法

GB/T18144—2000
本标推技术内穿参考广美国材料试验协会标准ASTMC1279：1.994退火玻璃、半钢化玻璃.钢化玻璃的表面应力和边缘应力无损光弹测量试检方法》、ASTMC1048：1992《热处理平板玻璃一HS类FT类涂层和非途层玻璃》和日本.I.业技术标准JISR3222：1990&半钢化玻璃\起草。本标准中表面应力的测量程序参照GB17841--1999幕墙用钢化玻璃与半钢化玻璃\编写。本标准由国家建筑材料工业局提出。本标准中国建筑材料科學研究院玻璃科学与特种骏璃纤维研究所旧国。本标雅起章单位：中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所。本标准主要草人：肖鹏军、张大顺、韩崧、王、乐、本福江。1范围

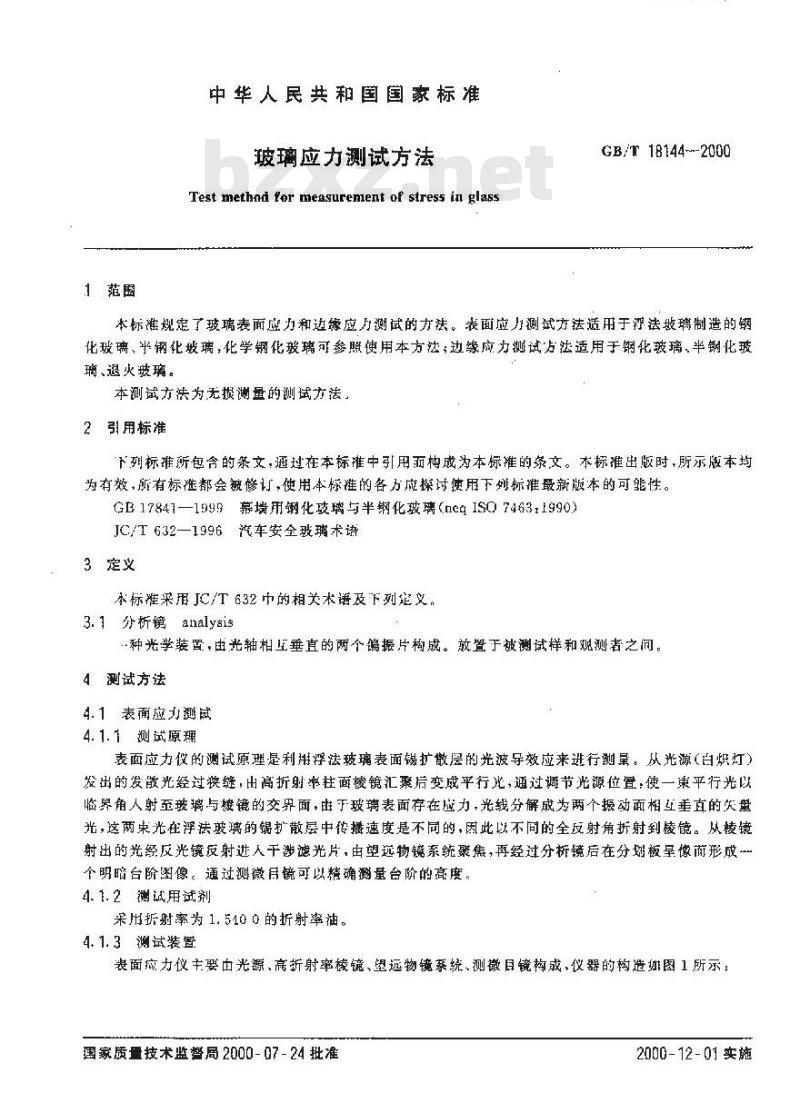

中华人民共和国国家标准
玻璃应力测试方法
Test method for measurenient of stress in glass-YTKANIKAca-
GB/T 18144--2000
本标规定了玻璃表面应力和边参应力测试的方法。表面应力测试方法适用于浮法玻璃制造的钢化玻璃、半钢化玻璃，化学钢化玻璃可参照使用本方法；边应力测试片法适用于钢化皱璃.半钢化玻璃、退火玻璃。
本测试方法为无损测量的测试方法，2引用标准
下列标准所包含的条文，还过在本标准中引用而构成为本标的条文。本标准出版时，所示版本均为有效，所有标谁都会被修订，使用本标推的各方应操讨使用下刻标准最新版本的可能性。G17847—1599幕墙用钢化玻璃与半钢化玻璃（mc91S074称3.1990）JC/T632—1996汽车安金玻璃术语3定义
本标准采用JC/T632中的相关术语及下列义。3.1分析analyais
.种光学装置，由光轴相正垂直的两个偏振片构成。放置于被测试样和观测者之问。4测试方法
4. 1 表面应力试
4.1.1测试原理
表面应力仪的测试原理是利浮法玻璃表面锡扩傲层的光波导效应来进行测鼠。从光源（白炽灯）发出的发散光经过狭缝，出高折射举柱面棱镜汇聚后变成平行此，通过调节光源位置：使一束平行光以临界角人射至玻璃与接镜的交界面，由于玻璃表面存在应力.光线分解成为两个振动面相互垂直的欠量光，这两束光在浮法跛璃的机散层中传播速度是不同的，困此以不间的全反射角折射到棱镜。从棱镜射出的光经反光镜反射进人干涉滤光片，由望远物镜系统聚焦，再经过分析镜后在分划板呈像葡形成一个明暗台阶图像。通过测微后镜可以精确测量台阶的高度。4. 1. 2 测试用试剂
采用折射率为 1.510 0的折射率油。4.1.3测试装暨
表面应力仪主要由光源、高折射率校镜、望远物镜系统、测微目镜构戒，仪器的构造图1所示：国家质量技术监警局2000-07-24批准2000-12-01实施
4.1.4试样的制备和保存
反光镜
GB/T18144—2000
分均板
分析镜
望远物镐系统
1涉滤光片

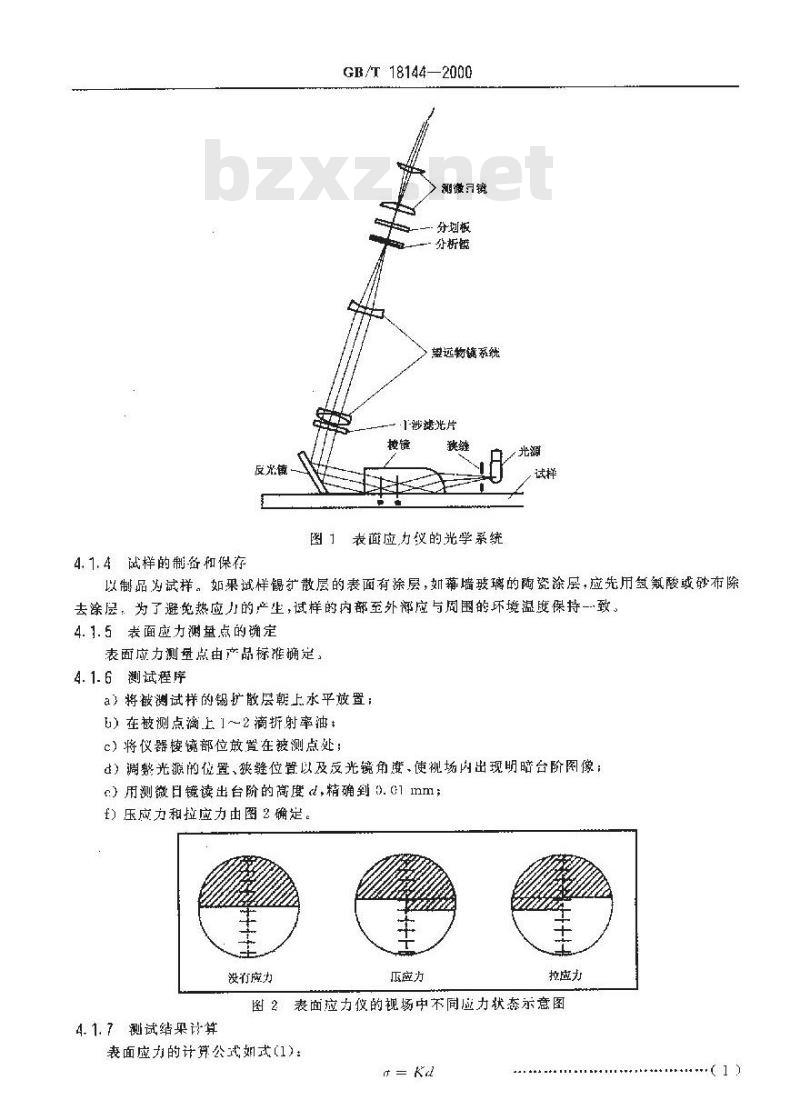

图1表面应力仪的光学系统
以制品为试样。如果试样锡扩散层的表面有涂层，如幕墙玻璃的陶瓷涂层，应先用氢氟酸或砂布除去涂层。为了避免热应力的产生，试样的内部至外部应与周围的环境温度保持一致。4.1.5表面应力测量点的确定
表面应力测量点由产品标雅确定，4. 1. 6测试程序
a）将被测试样的锡扩散层朝上水平放置；6）在被测点滴上1～2滴折射率油c）将仪器校镜部位放置在被测点处：d）调整光源的位置、狭缝位置以及反光镜角度、使视场内出现明暗台阶图像；c）用测微日镜读出台阶的高度d,精确到0.01mm;f）压应力和拉应力由图2确定。没行应力
压应力
拉应力
表面应力仪的视场中不同应力状态示意图图2
4.1.7测试结果说算
表面应力的计算公式如式(1)：
试中：a----表面茂方，MPa
GB/T 18144--2000
K--.-仪器常数.K-352MPa/mm;
d-台阶高度，mm，
4.1.8测试报告
报告逝包括如下内容：
）试样名称、种类、厚度和编号：[5测量点的位置：
）每个测量位置的台阶高度值利计算的应力慎）测试单位、测试日期及测试人员签字。4.2边缘应力测试
4.2.1测试原理
FTKANKAca
将试样置人平面偏振光场中，旋转起偏振片及检偏振片，使两偏拨轴保持正交并与试样主应力方问成45角，试样的主应力方向与试样边部平行或乘直。将~块1/4波片置人靠近检偏振片左端光路中，并使其快、慢轴与偏振轴平行。通过转动检编镜进行补偿，得到补偿角度。4.2.2测试装置
边缘应力仪主要由光源、起偏振片、检偏振片.1/4波片等四部分构成。仪器的构道如图3所示。2
1光源;2磨砂玻璃+3--起偏振片14:被测玻璃;5--1/4波片:6—检偏振片图3边缘应力仪的光学系统
4.2.3试样
以谢品为试样，如果试样边部有涂层，如幕墙玻璃的瓷涂，汽车用安全玻璃的釉面，先用氢氟酸或砂卡除途层，为了避免势啦力的产生站详的内部至外部麻与周围的环境源湿度保持一致。4.2.4边缘应力测量点的确定
边缘应力测量点取每条边的中部。4.2.5测试程序
a）接通仪器光源，使起偏振片和检偏振片相互垂真并处子初始位置：此时视场为均匀黑暗，E）在起偏振片和1/4被片之间放入被测试样，使试样主应小方向与偏振轴方向成45°角。c）此时在视场中可以青到试样边续内于应力而产生的光于涉图，见图4a。距边缘一定距离处有一条与边缘相平行的祖黑条纹，这是应力为零的区域。条纹的下方区城为压应力区，黑条纹的上方区域为拉应力区。拉应力或压应力方问也可由检偏摄片补偿时的旋转方向来确定。检偏振片往“一\号方向旋转表示所测应力为扯成力，反之，往“一”方向旋转表示所测应力为金成力。d）将检偏振片往\一\方向靛转，使黑色签级紊纹的巾心线移动到试样的边缘：见图b。此时得到转角61。如果试栏的边部经过磨边或倒角处埋，直接得到6,是不能的;齿此可以采敢距离试样边部等间距处测量，得到转角，通过延长线的法得到91。例如，磨边厚度距边部0.1mm，则可以在距边部0.5mm，1.0mm，1.5mm，2.0mm，2.5mm处测量，得到相应的角度，通过光曲线将各点连接并延长与0轴相交」0见图5。
e）将检偏振片往*十\方向璇转，使黑色零级条纹远离边部,直至黑色零级条纹的上方狭长区域变为最赔为正，见图4c。此时得到转角02。CB/T 18144—2000
1）当试样边部出现多级条纹时，零级条纹为熙色，以后条纹颜色变化由红到紫，再变为黑，其颜色会重复出现，依次出现的紫色条纹级数依次为1级，2级，3级*.。移动靠近测量点的低级紫色条纹到所需的测量点,得到转角 3。如果彩色条纹有二条,紫色条纹的整级数应为 2,见图 4dl。比时角度 8 的计算公式如式(（2)：
9X1800+%
武中：n
条纹整级数；
——取1 或或,,为边部最大压应力对应的转角;为边部最太拉应力对应的转角;0为边部应力对应的转角
注：如涤纹级数超过一级以上时，可境却干色滤光片以便观察。等级条纹
试样边部
检偏谋片往“+“方
向荒转
零级蔡纹
零级条纹移动方向
或样边部

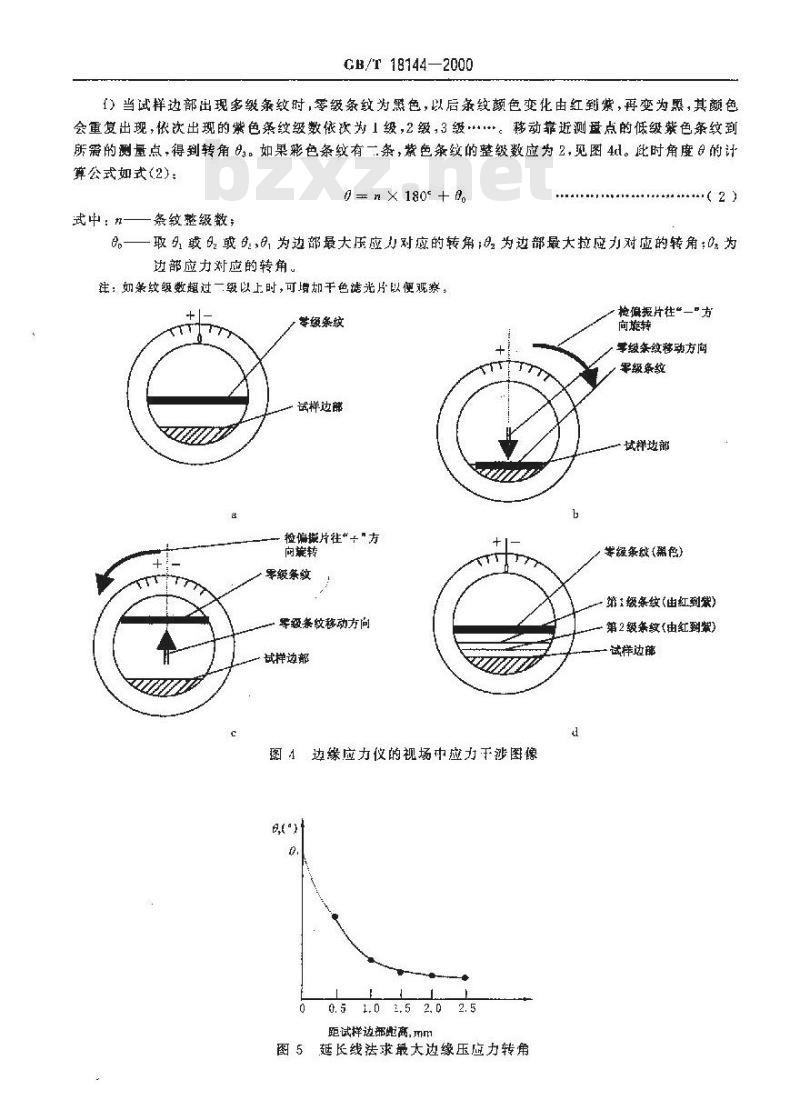

图4边缘应力仪的视场中应力于涉图像0
0.51.0 2.5 2. 02. 5
距试样边部高，mm
图5延长线法求最大边缘压应力转角6
检偏报片往“一\方
，季级条纹移动方向
零级条纹
试祥斑部
送级条致（黑色）免费标准下载网bzxz
第1级条纹(由红到紫)
第2级条纹（由红到紫）
试样边
4.2.6测试结果计算
边缘应力的计算公式如式(3)：
式中；a一一试样的最大边缘应力,MPaK-..仪器常数.K=1.11MPa/m,
GB/T18144--2000
α K8/t
9-边部最大应力对应的转角，（）.试样测量点处的厚度,n。
往，夹层我璃测监点处的厚度应为试荐总原度减去胶片厚度。4.2.7测试报告
报告应包括如下内容：
a）试样名称，种类、厚度和缩号：b)测量点的位置;
c）每·个测量位置的转角和被测点的厚度：d）计算的应力值：
e）测试单位、测试日期及测试人员签字。-TKAONiKAca-
