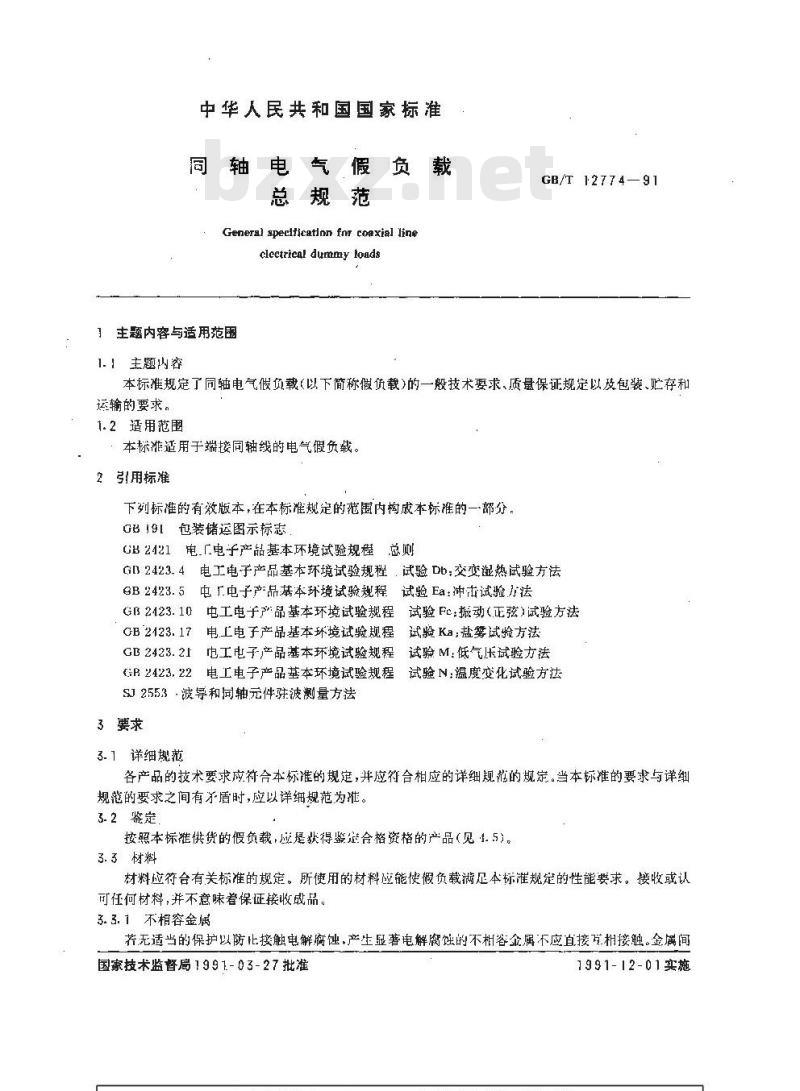

中华人民共和国国家标准
同轴电气假负载
总规范
General specificatlnn fnr coaxial lineclectrieal durnmy loads
1主题内容与适用范围
1.！主题内容
GB/T 12774-91
本标准规定了同轴电气假负载（以下简称搬负载）的一般技术要求，质量保证规定以及包装、贮存和运辅输的要求。
1.2活用范围
本标适用于端接同轴线的电气假负载。2引用标准
下列标准的有效版本，在本标准规定的范围内构成本标准的一部分。GB191
包装储运图示标志
GB 2421
电.电子产品基本环境试验规程
G[ 2423. 4
GB 2423. 5
GB 2423. 10
CB 2123. 17
GB 2423. 21
GB 2423, 22
电工电子产品基本环境试验规程，试验Db；交变湿热试验方法电厂电子产品基本环境试验规程试验Ea：冲击试验方法电工电子产品基本环境试验规程试验Fc;振动(正弦)试验方法电工电子产品基本环境试验规程电工电子产品基本环境试验规程电工电子产品基本环境试验规程SJ2553，波导和同轴元件殊波测量方法3要求
3-1详细规范
试验Ka，盐雾试验方法
试验M:低气压试验方法
试验N:温度变化试验方法
各产品的技术要求应符合本标准的规定，并应符合相应的详细规范的规定。当本标准的要求与详细规范的要求之间有乐后时，应以详细规范为准。3.2鉴定
按照本标摊供货的假负载应是状得鉴逆合格资格的产品（见1.5)。3.3材料
材料应符合有关标准的规定。所使用的材料应能使假负载满足本标准规定的性能要求。接收或认可任何材料，并不意味差保证接收成品3.3.1不相容金属
芥无适当的保护以防止接触电解腐蚀，产生显著电解腐蚀的不相容金属不应直接可相接触。金属间国家技术监督局1991-03-27批准1991-12-01实施

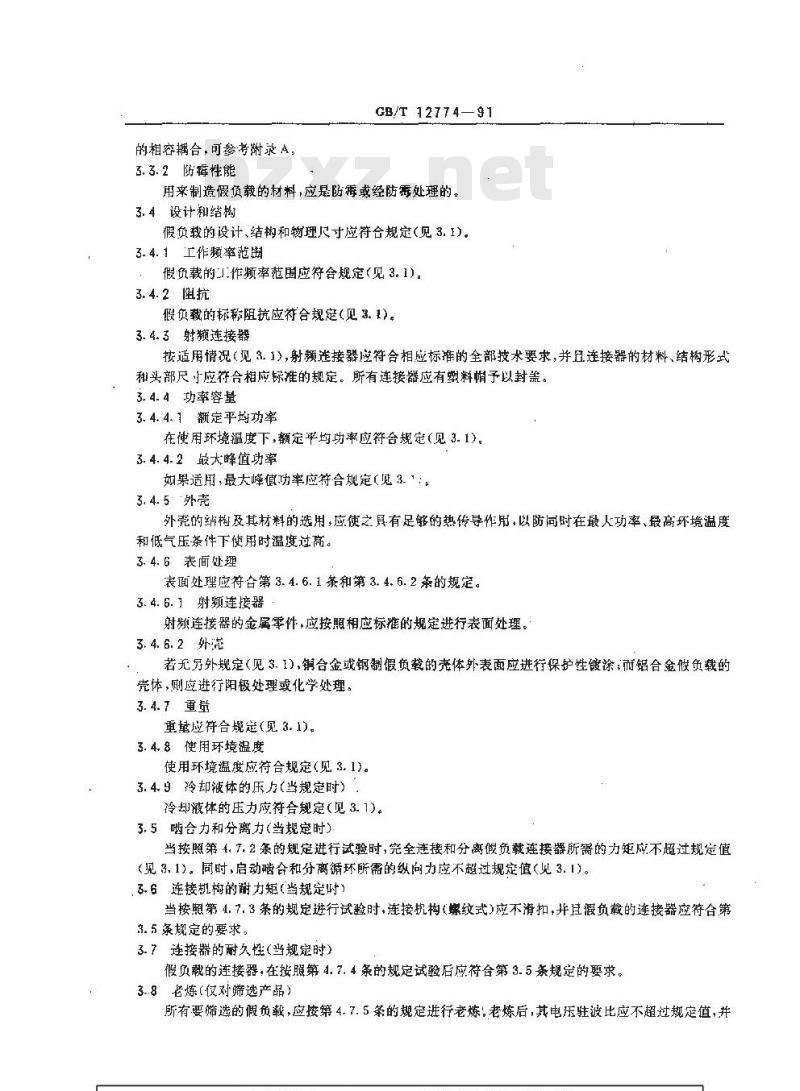

的相容耦合，可参考附录A。
3.3.2防霉性能
GB/T 12774—91
用来制造假负载的材料，应是防霉或经防霉处理的。3.4设计和结构
假负载的设计、结构和物理尺寸应符合规定（见3.1)3.4.1工作频率范围
假负载的.作频率范围应符合规定（见3.1)。3.4.2阻抗
假负载的标称阻抗应符合规定（见3。1)。3.4.3射频连接器
按适用情况（见3.1)，射频连接器应符合相应标准的全部技术要求，并且连接器的材料、结构形式和头部尺应符合相应标推的规定。所有连接器应有塑料帽子以封盖。3.4.4功率容量
3.4.4.1额定平均功率
在使用环境温度下，额定平均功率应符合规定（见3.1)。3.4.4.2最大峰值功率
如果适用，最大峰值功率应符合规定（见3.：3.4.5外壳
外壳的结构及其材料的选用，应使之具有足够的热传导作用，以防同时在最人功率、最高坏境温度和低气压条件下使用时温度过高。3. 4. 6表面处理
表面处理应符合第3. 4. 6. 1条和第3. 4.6. 2条的规定。3.4.6.］射频连接器
射频连接器的金属零件，应按照相应标的规定进行表面处理。3. 4. 6. 2外壳
若无另外规定（见3.1),铜合金或钢制假负载的体外表面应进行保铲性镀;而铝合金假负载的壳体，则应进行阳极处理或化学处理。3. 4. 7重量
重量应符合规定（见3.1)。
3.4.8使用环境温度
使用环境温度应符合规定(见 3. 1)。3.4. 9冷却液体的压力(当规定时)冷却液体的压力应符合规定(见3.1)。3.5啮合力和分离力（当规定时）当按照第4.7.2条的规定进行试验时，全连接和分离假负载连接器所需的力矩应不超过规定值（现3.1)。同时，启动啮合和分离循环所需的纵向力应不超过规定值(见3.1)。3.6连接机梅的谢力矩（当规定时）当按照第4.7.3条的规定进行试验时，连接机构（螺纹式）应不滑扣，并且假负载的连接器应符合第3.5象规定的要求。
3.7连接的耐久性（当规定时）
假负载的连接器，在按照第4.7.4条的规定试验后应符合第3.5条规定的要求。3.8老炼（仅对筛选产品）
所有要筛选的假负载，应按第4.7.5条的规定进行老炼：老炼后，其电乐驻波比应不超过规定值，并应无机械损恢，

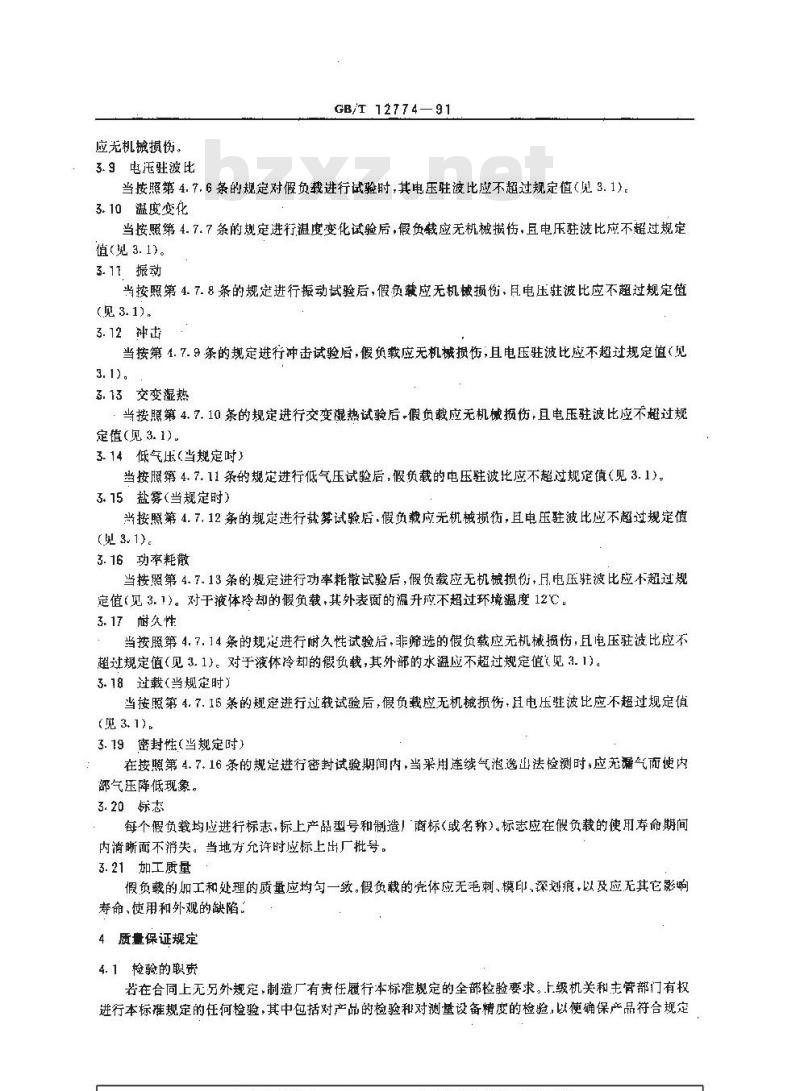

3.9电压驻波比
GB/T 12774—91
当按照第4.7.6条的规定对假负载进行试验时，其电压驻波比应不超过规定值（见3.1)。3.10温度变化
当按照第4.7.7条的规定进行温度变化试验后，假负载应无机械伤，且电压驻波比应不超过规定值（见3.1)。
3.11振动
当按照第4.7.8条的规定进行振动试验后，假负裁应无机被损伤，且电压驻波比应不超过规定值(见 3. 1),
3.12神击
当接第1.7.9条的规定进行冲击试验后，假负载应无机械损，且电压驻波比应不超过规定值（见3. 1)。
3.13交变湿热
当按照第4.7.10条的规定进行交变混热试验后-假负载应无机械损伤，且电压驻波比应不超过规定值（见 3. 1)
3.14低气压（当规定吋）
当按照第4.7.11条的规定进行低气压试验后，假负载的电压驻波比应不超过规定值（见3.1)。3.15盐雾（当规定时）
尚按照第4.7.12条的规定进行盐雾试验后.假负载应无机械损伤，且电压驻波比应不超过规定值(见 3. 1)。
3.16功率耗散
当按照第4.7.13条的规定进行功率耗散试验后，假负载应无机械损，月电压驻波比应不超过规定值（见3.1)。对于液体冷却的假负载，其外表面的温升应不超过环境温度12℃3.17耐久性
当按照第4.7.14条的规定进行耐久性试验后，非筛选的假负载应无机械损伤，且电压驻波比应不超过规定值（见3.1)。对于液体冷却的假负载，其外部的水温应不超过规定值见3.1)。3.18过载（当规定时）
当按照第4.7.15茶的规定进行过载试验后，假负载应无机械损伤，且电压驻波比应不超过规定值(览3. 1)。
3.19密封性（当规定时）
在按照第4.7.16条的规定进行密封试验期间内，当采用连续气泡逸出法检测时，应无漏气面使内部气压降低现象。
3.20标志
每个假负载均应进行标志，标上产品型号和制造厂商标（或名称）。标志应在假负载的使用寿命期间内清晰而不消失。当地方充许时应标上出厂批号。3. 21加工质量
假负载的加工和处理的质量应均匀一致，假负载的壳体应无毛刺、模印，深划痕，以及应无其它影响寿命、使用和外观的缺陷。
4质量保证规定
4.1检验的职费
若在合同上无另外规定，制造厂有责任履行本标准规定的全部检验要求。上级机关和主管部门有权进行本标准规定的任何检验，其中包括对产品的检验和对测量设备精度的检验，以便确保产品符合规定要求。

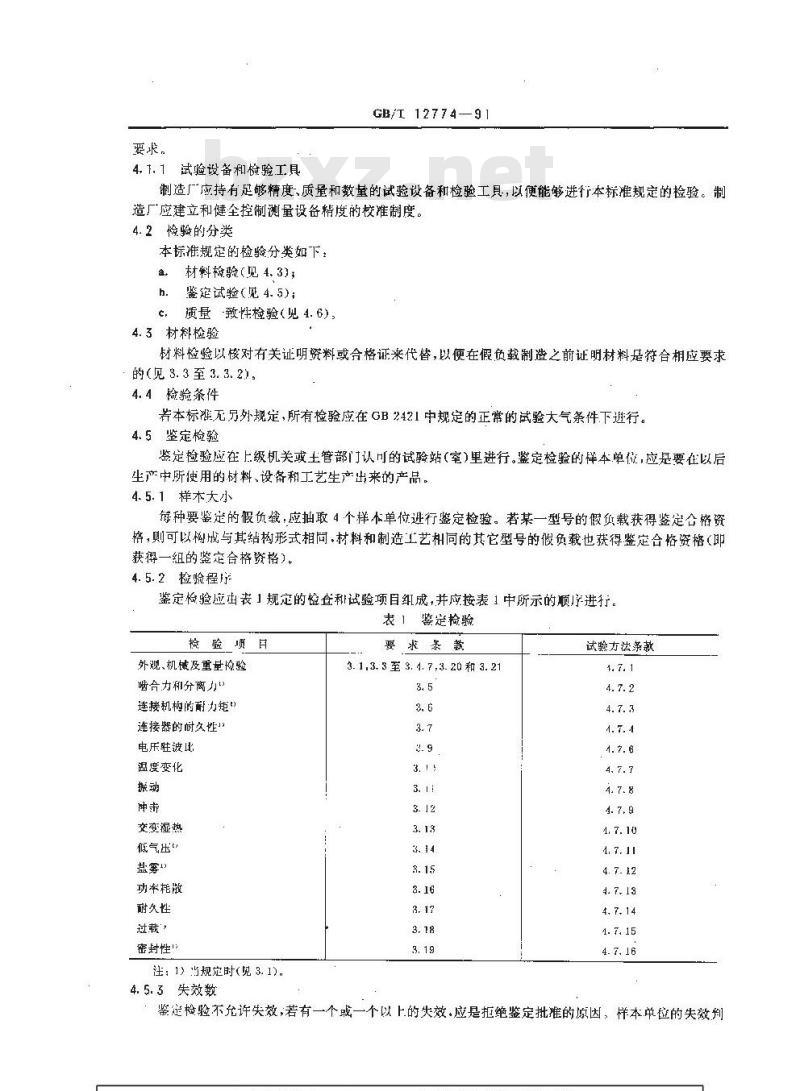

试验设备和检验工具
GB/T 12774-91
制造厂应持有足够精度、质量和数量的试验设备和检验工具，以便能够进行本标准规定的检验。制造厂应建立和健全控制测量设备精度的校准制度。4.2恰验的分类
本标准规定的检验分类如下：
材料检验（见4.3)
鉴定试验（见4.5)；
质量致性检验（见4.6），
4.3材料检验
材料检验以梭对有关证明资料或合格证来代替，以便在假负载制造之前证明材料是符合相应要求的（见3.3至3.3.2)。
4.4验验条件
若本标准无另外规定，所有检验应在GB2421中规定的正常的试验大气条件下避行。4.5鉴定检验
鉴定检验应在上级机关或土管部门认可的试验站（室里进行。鉴定检验的伴本单位，应是要在以后生产中所使用的材料、设备和工艺生产出来的产品。4. 5. 1样木大小
每种要鉴定的假负，应抽取4个样本单位进行鉴定检验。若某一型号的假负载获得鉴定合格资格，则可以构成与其结构形式相同.材料和制造工艺相同的其它型号的假负载也获得鉴定合格资格（即获得一组的鉴定合格资格）。
4. 5. 2 检验程序
鉴定检验应出表1规定的查称试验项目组成，并应按表1中所示的顺序进行。表1鉴定检验
核验项日
外观、机械及重量检验
啮合力和分离
连接机构的耐力矩\”
连接器的耐久性\
电乐驻波比
温度变化
交变禄热
低气压”
功率耗蔽
耐久性
密封性\
注：1) 当规定时(见 3. 1)。
4.5.3失效数
要求条款
3. 1,3. 3至 3. 4. 7,3. 20和3. 213.5
试验方法条款
鉴定检验不允许失效，若有一个或一个以上的失效.应是拒绝鉴定批准的原因，样本单位的失效判断准则，应按照相应要求条款的规定，4.5.4鉴定样本单位的处理
GB/F12774—91

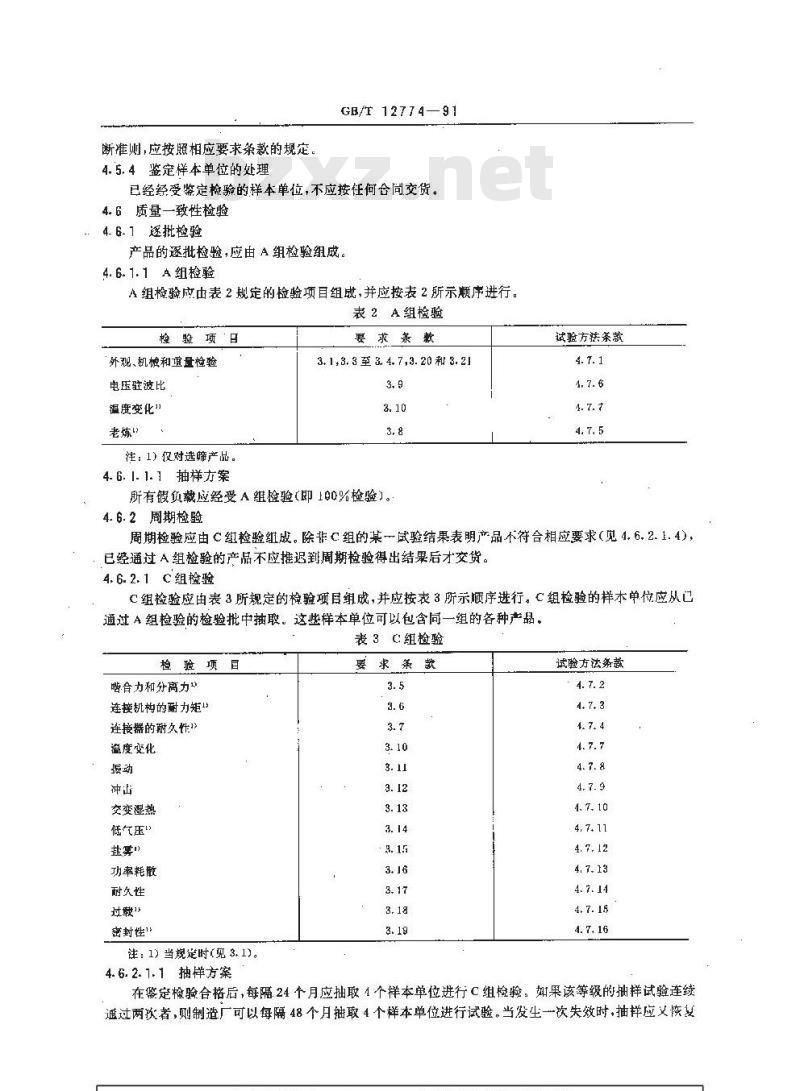

已经经受鉴定检验的样本单位，不应按任何合同交货。4.6质量一致性检验
：4.6.1逐批检验
产品的逐批检验，应由A组检验组成。4.6.1.1A组检验
A组检验应由表2规定的检验项目组成，并应按表2所示顺序进行。表 2A组检验wwW.bzxz.Net
检验项日
外观、机模和重量检验
电玉驻波比
温度变化\
注：1）仅对选筛产品。
4.6.1.1.1抽样方案
要求条款
3.1,3.3至4.7,3.20和3.21
所有假负载应经受A组检验（即190%检验）。4.6.2周期检验
试验方法茶款
周期检验应由C组检验纽成。除非C组的某一试验结果表明产品不符合相应要求（见4.6.2.1.4)，已经通过A组检验的产品不应推迟到周期检验得出结果后才交货。4.6.2.1C组检验
C组检验应由表3所规定的检验项目组成，并应按表3所示顺序进行。C组检验的样本单位应从已通过A组检验的检验批中抽取。这些样本单位可以包含同一组的各种产品。表3C组检验
检验项
啮力和分离力1
连接机构的耐力矩
连接器的耐久性\》
温度变化
交变湿热
低气压\
盐寒\
功率耗散
耐久性
过载”
密封性“
注：1)当规是时(见3. 1)。
4.6.2.1.1抽样方案
要求条款
试验方法条款
41. 7. 10
在鉴定检验合格后，每隔24个月应抽取4个样本单位进行C组检验。如果该等级的抽样试验连续通过两次者，则制造厂可以每隔48个月抽取4个样本单位进行试验。当发生一次失效时，抽样应义恢复至24个H的期限。
4.6.2.1.2失效数
GB/T12774—91
如果有个或个以上的样本单位未能通过C组检验，则应认为该样本不合格。4.6.2.1.3样本单位的处理
已经经受C纽检验的样本单位，不得按合同交货。4. 6. 2. 1.4不合格
如果一个样本未能通过C组检验，制造厂应把失效的情况通知主管部门，并且应根据不合格的原因对工艺或材料，或者对材料和工艺者采取纠正措施：尚时还应对所有利用相同材料、工艺在相同条件下生产出来的库存产品采取纠正措施，假如这些产品的缺陷可以纠正的话。此时原则上制造厂应追回已交货的同期产品，并应中断该组产品的验收和装运，直至采取了使主部门满意的纠正措施为止。在采了纠正措施之后，应利用追加的样本单位重复C组捡验（重复所有项日的检验还是重复原样本失效项日的检验，视主管部门的意见而定）。此时A组检验可以重新开始，然而产品的最后验收应直至C组复验已经表明了纠正措施是成功的时候才予以进行。4.6.3包装检验
包装和装箱的抽样和检验由供需双方商定。4.7检验方法
4.7.1外观和机械检验
应对假负载进行检验，以便验明材料、设计、结构、物理尺寸，表面处理，标志如工质量和重量是否符合相应要求（见3.1.3.3至3.4.7.3.20和3.21)。4.7.2啮合力和分高力（见3.5）假负载的射频连接器应与其配接的标准元件相啮合.在完全接合和分离循环中（直至连接器完全晒合和分离为止），所需的力和或力矩应不超过规定值（见3.1）。螺纹连接器的完全啮合是发生在其基准面相吻合时：而卡口连接器的完会啮合是发生在卡销已通过了锁扣且其基准面相吻合时。不应施加附加力矩。配接的标准元件应是一个具有关键接口尺的钢模。当适用时，配接的标准元件的蝉性零件应是经热处理的铍铜合金，
4.7.3连接机构的耐力矩(见 3.6)受试假负载的连接器应与其配接的标准元件（试验规）相啮合，并以规定的力矩（见3.1)把连接螺母拧紫。一-分钟后，应把假负载的连接器与其配接的标准元件分离。4.7.4连接器的耐久性（见3.7）假负载的连接器应经受规定的配接和分离循环次数（见3.1）。在配接和分离期问，假负载的连接器应与其配接的标准元件完全啮合和完全分高。若无另外规定（见3.1），对于本试验，纹和旋转的零件不应使用润滑剂。但充许在不少于50个循环后从螺纹或接口表面抖掉或吹掉碎屑，不应使用溶液或工其进行清洗。
4. 7.5老炼(仅对筛选产品)(见 3.8)所存要筛选的假负载应在规定的最高温度（见3.1)条件下，经受规定的额定平均功率（见3.1)为期96～100h的老炼试验，当适用时（见3.1)，假负载可以安装散热片。老炼后，应测最假负载的电压驻波比，所测得的电压驻波比应不超过规定值（见3.1)。4.7.6电压驻波比(3.9)
电斥驻波比的测量应在整个频率范围内（见3.1)按照SI2553中规定的扫频法或点测法进行。当采用点测法吋，测量的频率点应不少手10个，且这些测量点应在整个频率范围内均匀分布。电压驻波比与频率关系的记录曲线应为永久记录。这种水久记录应在装运时随产品--起包装。4.7.7温度变化(见 3. 10)
在射频连接器不加帽盖的情况下，应按照G2423.22中试验Na的规定对假负载进行试验。应采用下列则：
初始测量-~无;
低温T
高温 Ta
按规定(见 3.1)1
按规定（见3.1)；
暴露持续时间却…按表4
产品重量，kg
≥0.028~<0.136
≥0. 136~<1. 36
21. 36~13. 6
转移时间 —-
不大于5min
GB/T 12774--- 91
表 4 暴露持续时间 t
恢复时间：在室温下恢复至热稳定；g最后检测-
一电压驻波比、外观。
4.7.8振动（见3.11)
景露时间h
应按照GB2423.10的规定对假负载进行试验。若无另外规定（见3.1),应采用下列细则：振动频率范圈
10 Hz-~ 55 Hz;
振幅-0.75 mm(定幅);
扫频速率----每分钟·个倍频程；安装方法
以正带方式刚性安装利用橡胶减震器作绝缘体的摄负载，应除去绝缘体：试验持续时间
每个轴向20个循环(共60个循环)初始测体
试验中的检测——无;
一一外观,电压驻被比。
最后检测
4.7.9冲击(见3.12)
应按照GB2423.5的规定对假负裁进行试验：采用下列细则；a
安装方法-
脉冲波形
模拟便用条件正常安装：
后峰锯齿被
峰值如速度和脉冲持续时间-：--按规定(见 3.1);初始测量·
试验中检测
最后检测
外观，电压驻波比。
交变湿热（见3.13)
应按照GB2423.4的规定对假负载迹行试验。采用下列细则：严酷等级—
-按规定(见 3. J);
初始测量一无；.
中间检测和加电——元：
恢复条件
最后检测
在室温下放置 24 h ,
电压驻波比、外观。
4.7.11低气压（见3.14）
应按照GB2423.21的规定对假负载进行试验。应采用下列细则：a
安装方法
—正常安装
预处理和初始检测无；
严酷等级—按规定（见3.1)
GB/T1277491
在条件试验间的检测及加载一
——按规定（见3.1)
·电压驻波比。
最后检测
盐雾（见3.15）
应按照CB2423.17的规定对假负截进行试验。应采用下列细则：安装方法正常安装（包括配接配对的连接器，该配对的连接器后部用幅盖封盖）：b.
初始检测…无；
试验持续时间
最居检测
一电压驻波比,外观。
4.7.13功率耗散(见3.16)）
应在规定的频率范内的任何频率点上同时施如规定的蜂值功率和平均功率（见3.1）。当未规定峰值功率时，应游加1.5倍的额定平均功率。在假负载已达到热平衡后（当假负载的温度在5min内的变化不超过5C时，则认为已经达到了热平衡），应将所加的功率保持15min。对于充气压的假负载，其内部的气压应符合规定（见3.1）。对于液体致冷的假负载，应在规定的输人水温下使用规定的最低流量速率和冷却液压力(见3.1)。
4.7.14耐久性(见 3.17)
在规定的频率范围内的任何频率点上，假负载应经受规定的蜂值功率（当适用时）和平均功率（见3.1)试验10个循环，每个循环中接通功率1h而断开功率至少1h。在试验前以及在以后每当断开功率的1h问隔时问内，应按照第4.7.6条的规定测电压驻波比。对于充气的假负裁，其内部气压应符合规定（见3.1）。对于液冷的假负载，应在规定的输入水温下使用规定的最低流量速率和冷却液压力（见3.1)
4.7.15过载（见3.18)
应施加规定的过载功率保持规定的时间（见3.1）。然后应检查假负载有无市穿和变坏，并成按照第4.7.6条的规定测量电压驻波比。4.7.16密封性（见3.19）
假负载的射频支路应经受规定的（见3.1)内部气体压力至少5min，试验时把假负载浸没在水温约为20的水中。对于液体冷却的假负载，其冷却液腔应经受规定的（见3.1)内部空气压力至少5min，试验时把假负载浸没在水温约为20℃的水中。5＇包装、运输和存
5.1防护包装
5-1.1清洗和干燥
若无另外规定（见6.1），成采用纯度为99%的乙醇对假负载进行擦洗。然后进行必要的十燥处理。5.1.2单元包装
若无另外规定（见6.1条e），经清洗和十燥的假负载应先利用塑料袋包封。然后连向驻波比与频率关系曲线的水久记录、使用说明书利合格证一起装入一个人小适宜的纸盒或泡沫塑料盒内。合格证上应标明：
假负载的名称和型号；
出厂批号；
制造厂检验部门的印章；
包装口期。
5.1.3中间包装
GB/T 12774-—91
中间包装应视货多少和运输条件由供需双方商定。当要求中间包装时，中问包装容器应装容5的倍数但不超过100个的单元包装。5.2装箱
若无另外规定（见6.1条e)，应将已作单元包装或中间包装的假负载装入一个木箱或纤维板运输箱内，箱子的内壁应具有防潮和防屡的内衬材料。箱内的假负载，应采用适当的措施予以固定，以防搬运期间发生鬼动。箱盖下应放有装箱单，其上应标明：假负载的名称和型号：
b.制造厂的名称或商标；
装箱数量；
d.装箱月期：
装籍人员的印章或代号。
运输箱的外表面应按GB 191的规定标明“怕湿”、“防震”“小心轻放”等字样和标志。5.3运输
装好箱的假负载，可以利用任何运输工具进行运输，但运输中应避免雨雪淋袭和机械撞击。5.4贮存
假负载应贮存在温度为一35～十45℃、相对混度不大于80%，且周围没有酸性、碱性或其它有害气体的库房中。
6说明
6-1订货资料
采购文件应规定下列内容：
本标准的名称、编号和日期：
相应详细规范的名称、编号和日期；h.
假负载的类型和型号；
包装检验（见4.6.3）
特殊的防护包装和装箱，如果不同于本标准规定的（见5.1和5.2)。GB/T 12774--91
(A [O'D)
09 *0 -
90 *0-1-
附加说明：
GB/T 12774—91
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化所负责起草。本标推的主要起草人谢绍明。
