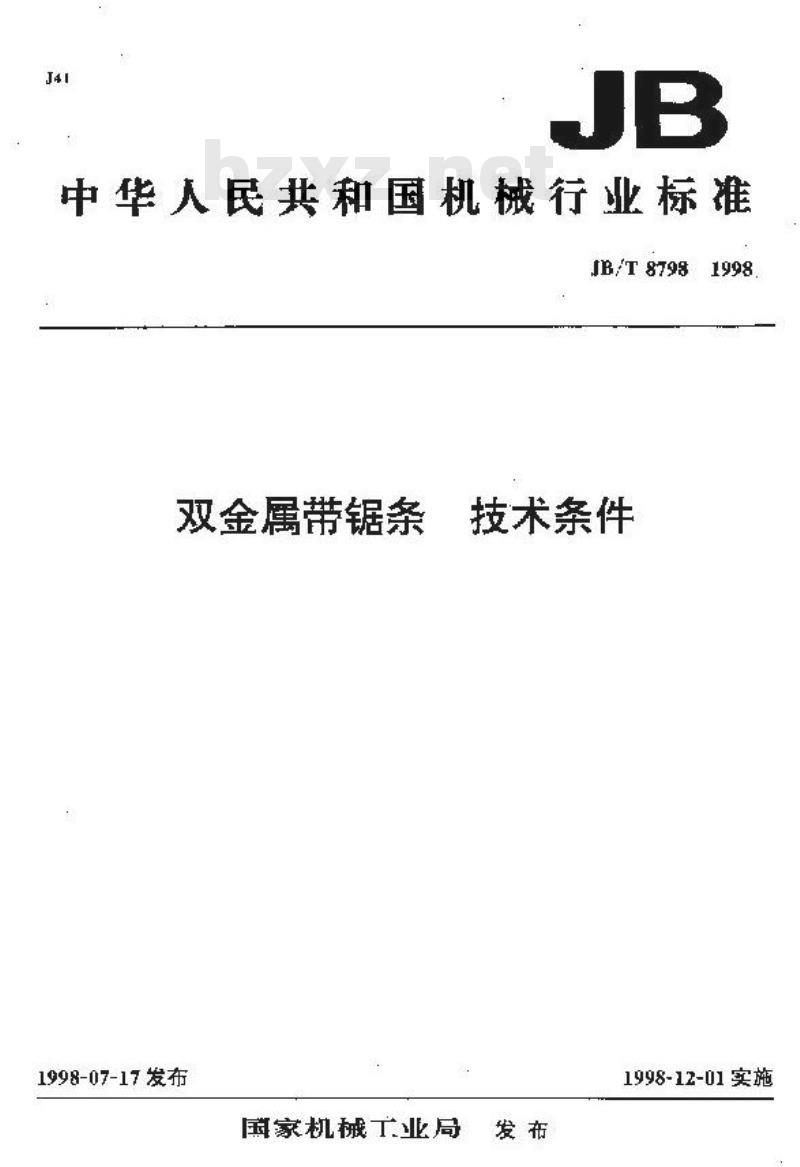

【机械行业标准(JB)】 双金属带锯条 技术条件

中华人民共和国机械行业标准
JB/T 87981998
双金属带锯条
1998-07-17发布
家机械工业局
技术条件
1998-12-01实施
m/T8798-1998

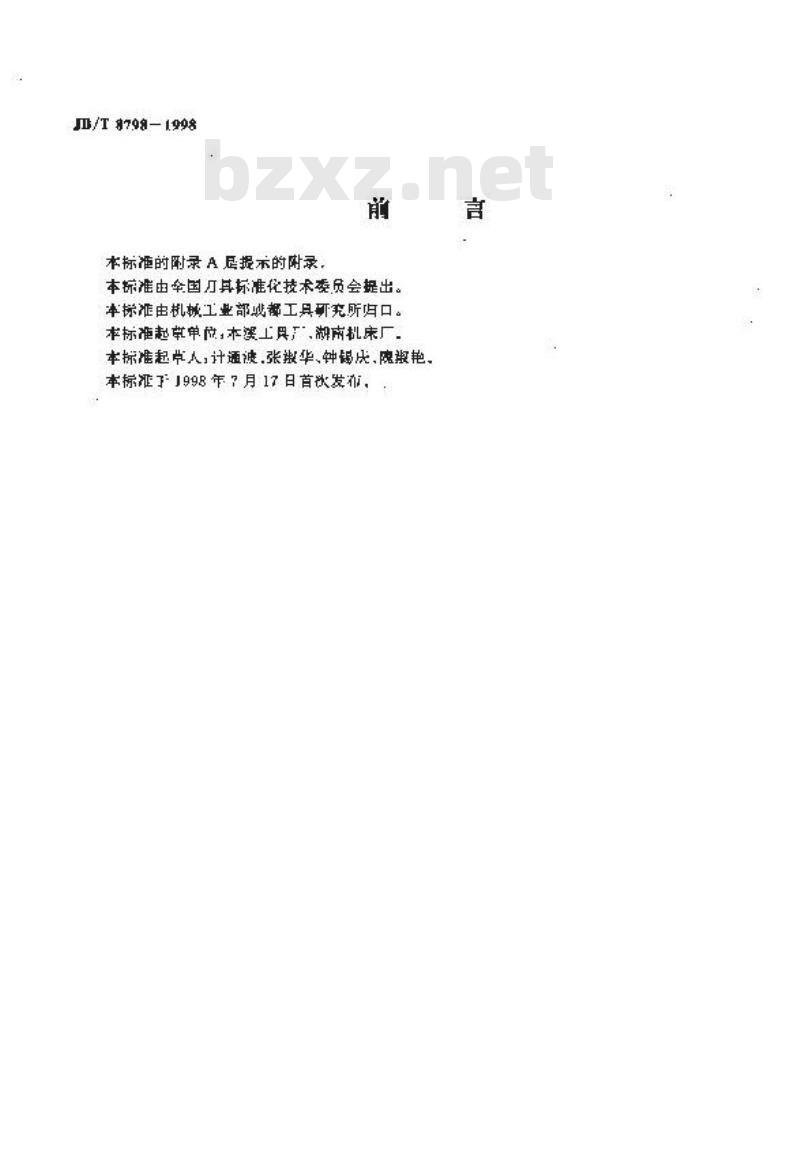

本标准的附录A尽报示的附录，
本标准由牟国厅其标准化技术委负会提出。率标准由机械工业部城都工具研究所归口。本标准起草单恒，木溪工具厂，湖南机床厂本标准起单人，计通波张激华、钟锡氏，隐激艳本标准下J998年7月17日首伙发布，言
1范围
中华人民共和国机械行业标准
双金属带锯条
按术亲件
JB/T8798-1998
本标强规定了双金适微需系（数示简移带情条）的技术费求，尊曲试验，带能试验：标记与国型代号标志租包装
本标准适出于尺寸为19.00mm0.80mm--38.00m1m×1.25mm且齿部材料为高速铜或高性能高速相的情锯条。
2引用标准
下列标准所包含的系文，通过在卒标准中引用也树码为本标准的录文，本标难出版时·所示版本均为·有效、所有标准部会截够订，使本标准的将方应心探讨伸用下列标准最新版本药可能性.JH/T5631397金属制带诺条
3技术要求
3.1.1性键条表面不应方裂效，划削刃钝口等影响使用性能的缺陷.焊肇处而密叫尤虚焊、气孔，变渣等术埃逐现象，
3.1.2带据条分齿应均与，齿形现则、齿逆无毛测。3.2表雨粗楚度
帮帮条表面程整度上限值按：
齿前面后面：R.3.2m：
铝条年表而：R,1.6pm
3.3尺寸和公差
带谢条的尺公差及形位公差应衍合JB/T7953的规定。3.4硬
3.4.带条齿部度
a）对采用商速钢的步部硬度应不小于65HRCF）对采点偿能高违钢的步部酬度应不小干67IIRC。34.2带锯茶背部硬成不小于62[V4弯曲试验
单根情锯条焊口应港行与曲试验，共试验为法见录A（提示的附录）。S性能试验
齿状生产的带钙条，每批应进行切削性能拍样试验。国家机械工业局1998-1717批准
199812.01实施
s.！试养件
JD/T 879A1998
5，1.1机床：符个精实窦求的卧式带竭床，51.1试：材料为1=钢返质处理。北硬座4~871IRC规格为外格65~Cmm：5. 1.3 刃具;样木大小为3件，
5.1.4切官，被：切削时应充分冷却.其流量不于5L/min。5.1.5
切厚规范按衣1规定。
肾录种炎
(步）
高性能高连相
~35.10×1.25
30--45
每片时反
2. 5-- 3. 0
.11~2.m
平与前面
1在进行试整时，应先通行率合铅削，即创判速使低丁标准规定的23~sU环，产合打例面积达9~acem！、
3年案合切服间标准切前的转快，序将式划的建虚强新退高，点至切削现范要及，5. 2试验结,果的评定
经切削烂能诚验片的节部条，不应有连前刃、两裂、开烁及显的要批现象，并能继续使。带锯条标记与齿形代号
61带锯条标记内容
双金房带样杀.材料宽×厚×齿百×齿形：单根（学长度B/T8708一1W86.2带锯条齿形代号放村格牌号
）接术齿形或正常齿形批今一
b）魅步齿形代号：
均齿恶代号
试料牌号权指齿部材州牌号。
综记示例，
齿部材料为递钢W6Mn5Cr4V2，2mm觅，n.9mm净.4rm步距，齿形为标准齿.单恨垒）长度为30ml其标记为：
双金属带诺亲6Mc5C4225>0.9x4×RtX3JB/TB798-198了标志与包装
7.1标志
7.1.1产品上应标志：
a！制造厂商标：
b）带谱条标证；
\）利造年、月。
7.1.2包装盘（铅）上度标志：
a）制造厂的名称地址和商示！
上）带销条标记：
e）数量（批量包装为m:；
）出厂批安及箱号（批量包装）：2
）包装箱体积与垂量（批量包装）F）防潮标志：
制造年，几。
7.2他畏
JB/T8798-1998
7.2.1节钜条在包装前应做的锈处现，齿深大元1.3m的单根德条应案嵌护长，齿尖不得外露。1.2.2带锅录包装必纵牢势，并能断止运检过程中的损伤.A试验方法
号8—J998
附录AwwW.bzxz.Net
(提示的谢录）
双金属带锯东焊口弯曲试验方法带杀应在试验障上缆半距，放松后带锯杀【包括阵晚部分）应白然钟直（见图A1），其变曲次数应不于次。
然困烧的试验捧体的直径
被用绕的试照样体的直径见A1.
撕条字度
鼓出些战验摔体
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
