【国家标准(GB)】 光学和光学仪器 环境试验方法 污染与太阳辐射综合试验

ICS19.040
中华人民共和国国家标准
GB/T12085.17-1995
光学和光学仪器
环境试验方法
污染与太阳辐射综合试验
Opticsand opticalinstruments-Environmentaltest methods--Combined contamination,solar radiation1995-12-24发布
国家技术监督局
1996-08-01实施

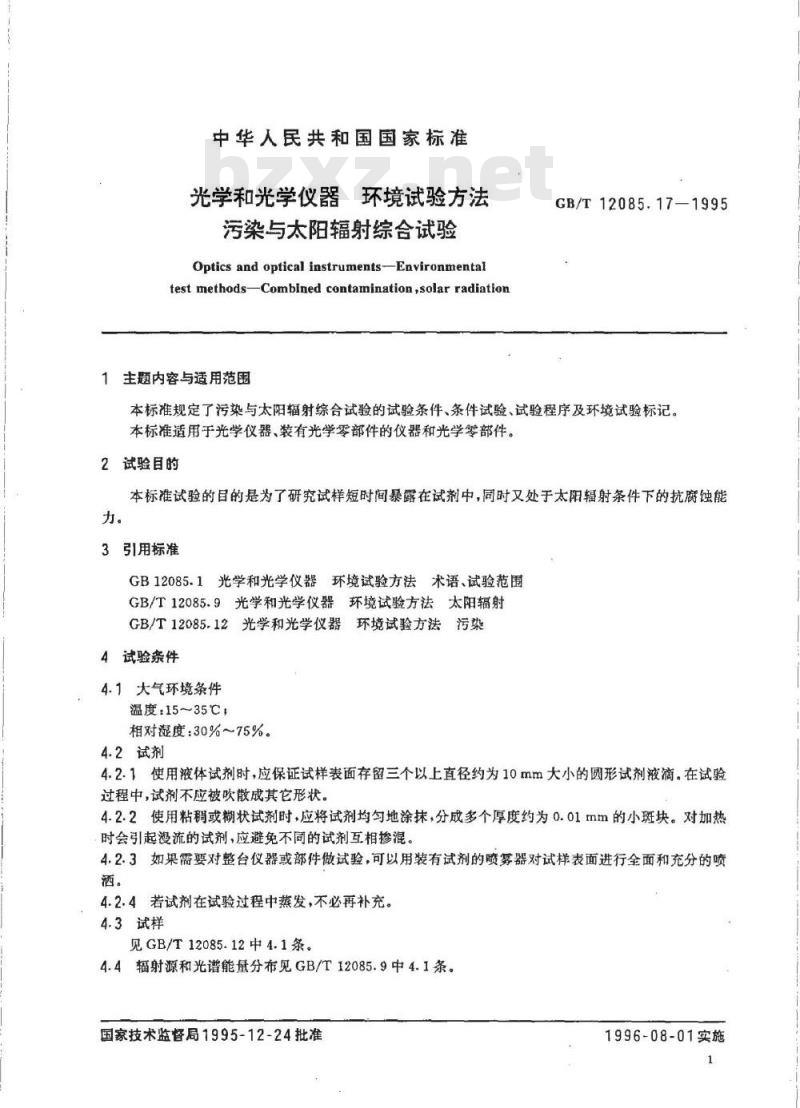

中华人民共和国国家标准
光学和光学仪器环境试验方法
污染与太阳辐射综合试验
Optics and optical instruments-EnvironmentaltestmethodsCombined contamination,solarradiation1主题内容与适用范围
GB/T12085.17—1995
本标准规定了污染与太阳辐射综合试验的试验条件、条件试验、试验程序及环境试验标记。本标准适用于光学仪器、装有光学零部件的仪器和光学零部件。2试验目的免费标准下载网bzxz
本标准试验的目的是为了研究试样短时间暴露在试剂中，同时又处于太阳辐射条件下的抗腐蚀能力。
3引用标准
GB12085.1光学和光学仪器环境试验方法术语、试验范围GB/T12085.9光学和光学仪器环境试验方法太阳辐射GB/T12085.12光学和光学仪器环境试验方法污染4试验条件
4.1大气环境条件
温度：15~35℃，
相对凝度：30%~75%。
4.2试剂
4.2.1使用液体试剂时，应保证试样表面存留三个以上直径约为10mm大小的圆形试剂液滴。在试验过程中，试剂不应被吹散成其它形状。4.2.2使用粘稠或糊状试剂时，应将试剂均地涂抹，分成多个厚度约为0.01mm的小斑块。对加热时会引起漫流的试剂，应避免不同的试剂互相掺混。4.2.3如果需要对整台仪器或部件做试验，可以用装有试剂的喷雾器对试样表面进行全面和充分的喷洒。
4.2.4若试剂在试验过程中蒸发，不必再补充。4.3试样
见GB/T12085.12中4.1条。
4.4辐射源和光谱能量分布见GB/T12085.9中4.1条。国家技术监督局1995-12-24批准1996-08-01实施

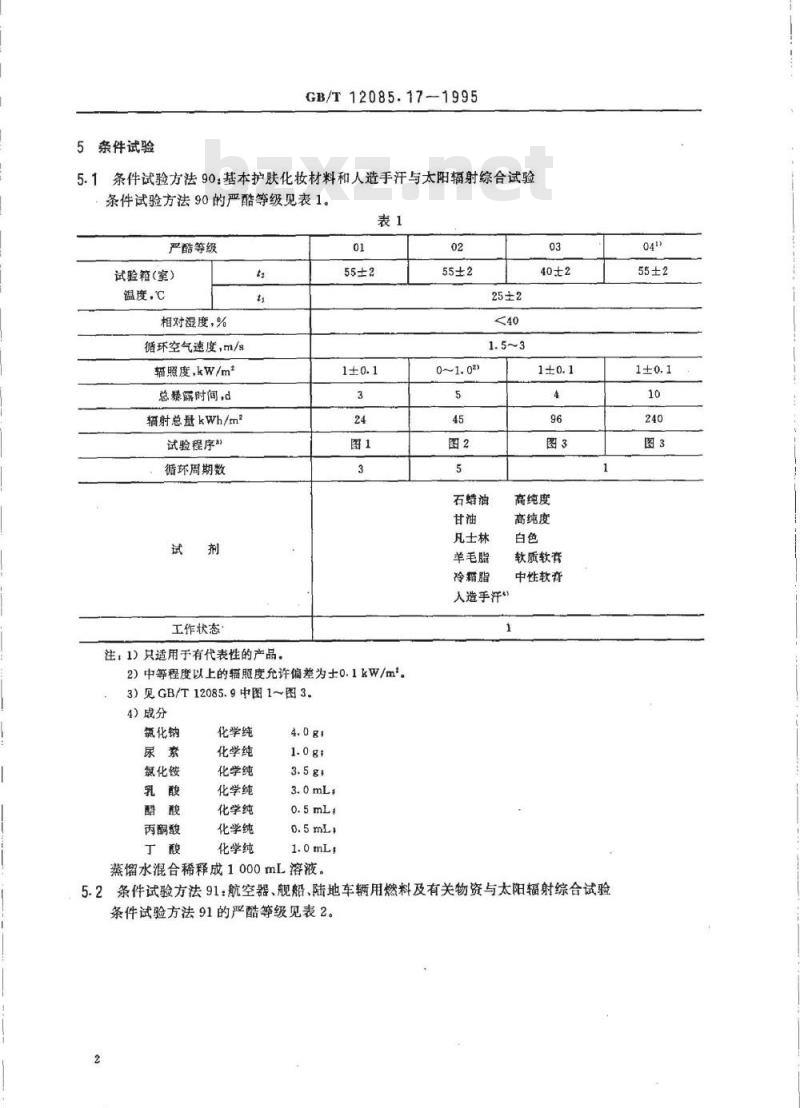

5条件试验
GB/T12085.17-1995
5.1条件试验方法90：基本护肤化妆材料和人造手汗与太阳辐射综合试验条件试验方法90的严酷等级见表1。表1
严酷等级
试验箱(室）
温度，℃
相对湿度，%
循环空气速度，m/s
辐照度，kW/mz
总暴露时间，
辐射总量kWh/m
试验程序“
循环周期数
工作状态
注，1）只适用于有代表性的产品。01
2)中等程度以上的辐照度允许偏差为士0.1kW/m3）见GB/T12085.9中图1~图3
4)成分
氯化钠
氯化铵
丙酮酸
化学纯
化学纯
化学纯
化学纯
化学纯
化学纯
化学纯
蒸馏水混合稀释成1000mL溶液。02
石蜡油
凡士林
羊毛脂
冷霸脂
人造手汗
高纯度
高纯度
软质软育
中性软育

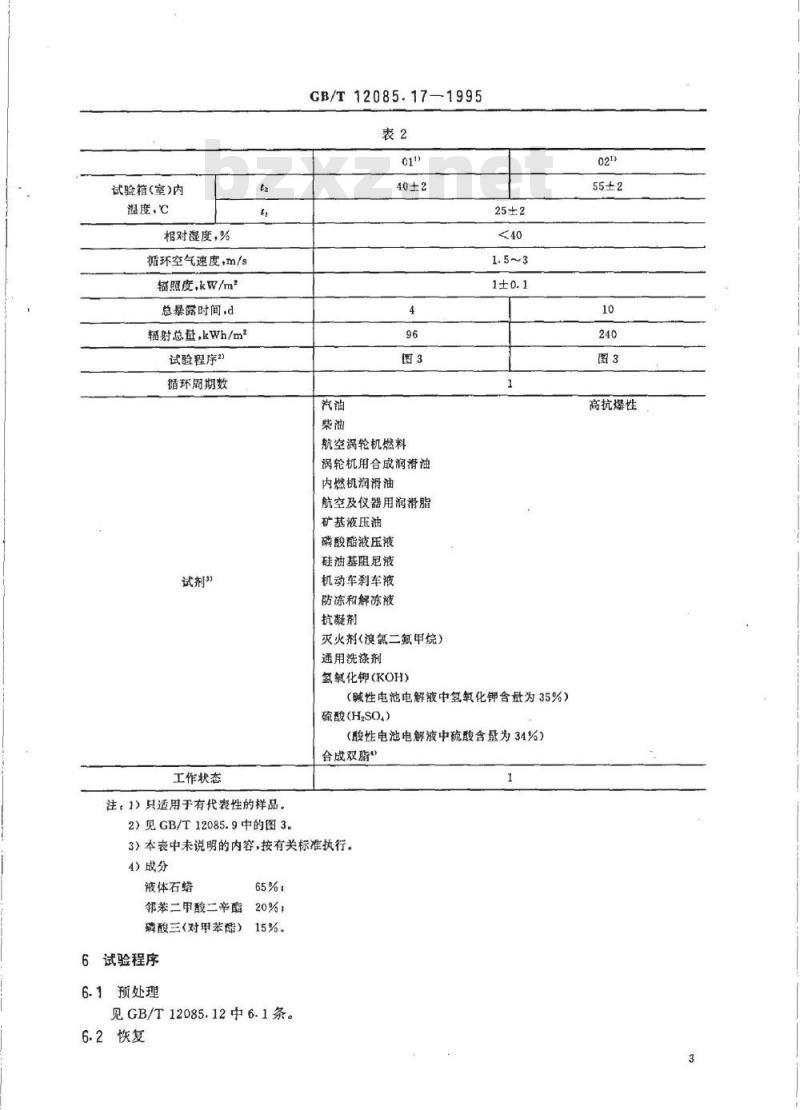

2条件试验方法91：航空器、舰船、陆地车辆用燃料及有关物资与太阳辐射综合试验5.2
条件试验方法91的严酷等级见表2。2
试验箱(室)内
温度，℃
相对湿度，%
循环空气速度，m/s
辐照度，kW/m
总暴露时间，d
辐射总量，kWh/m
试验程序
循环周期数
试剂3
工作状态
注：1）只适用于有代表性的样品。2）见GB/T12085.9中的图3。
GB/T12085.171995
航空涡轮机燃料
涡轮机用合成润滑油
内燃机润滑油
航空及仪器用润滑脂
矿基液压油
磷酸酯液压液
硅油基阻尼液
机动车刹车液
防冻和解冻液
抗凝剂
灭火剂(溴氮二氟甲烷）
通用洗涤剂
氢氧化钾（KOH）
（碱性电池电解液中氢氧化钾含量为35%）硫酸(HSO)
（酸性电池电解液中硫酸含量为34%）合成双脂”
3）本表中未说明的内容，按有关标准执行。4）成分
液体石蜡
邻苯二甲酸二辛酯20%；
磷酸三（对甲苯酯）15%。
试验程序
6.1预处理
见GB/T12085.12中6.1条。
6.2恢复
高抗爆性
GB/T12085.17—1995
暴试验结束后，应将试样用蒸馏水漂洗干净并用压缩空气吹干。不溶于水的试剂可用滤纸、软布或脱脂棉轻轻擦掉。
试样吹干后立即进行评价，然后在温度为23士2℃，相对湿度为50<士3)%的条件下，存放24h，并再次进行评价。
6.3评价
见GB/T12085.12中6.4条。
6.4验收等级
除有关标准另有规定外，试验结果评价等级的平均值小于2.5，则试验合格。试验评价等级见表3。表3
7环境试验标记
未见变化
表面颜色或(和)光泽几乎未见变暗，表面组织没有变化清楚地看见颜色或（和）光泽稍有变暗或（和）刚刚看得见表面组织的变化，开始出现微量的裂纹和气泡，但未深入到金属基底的棵露部分颜色和光泽的变化已相当严重，已扩散到试剂接触面以外的地方或（和）发生别的明显的变坏，包括可见到的表面组织的变化，如气泡、裂纹、起皱、剥落等。深人到金属基底裸露面的破坏腐蚀面积达到试剂接触面积的5%7%严重破坏，如明显脱色或（和）组织的变化或（和）深入到金屑基底裸露面的破坏性腐蚀面积达到试剂接触面积的7%~10%
例：选用光学仪器环境试验方法中基本护肤化妆材料、人造手汗与太阳辐射综合试验，即条件试验方法90，严酷等级02，工作状态1的标记为：GB/T12085.17-90-02-1
附加说明：
本标准由中国兵器工业总公司提出。本标准由中国兵器工业标准化研究所负贵起草。本标准主要起草人梁晓工、平。中华人民共和
国家标准
光学和光学仪器
环境试验方法
污染与太阳辐射综合试验
GB/T12085.17-1995
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：8522112
中国标准出版社秦皇岛印刷广印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数8千字1996年8月第一版1996年8月第一次印刷印数1—2000
书号：155066·1-12434
标目288--37
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
