【国家标准(GB)】 加气混凝土抗冻性试验方法

GB/T11973-1997

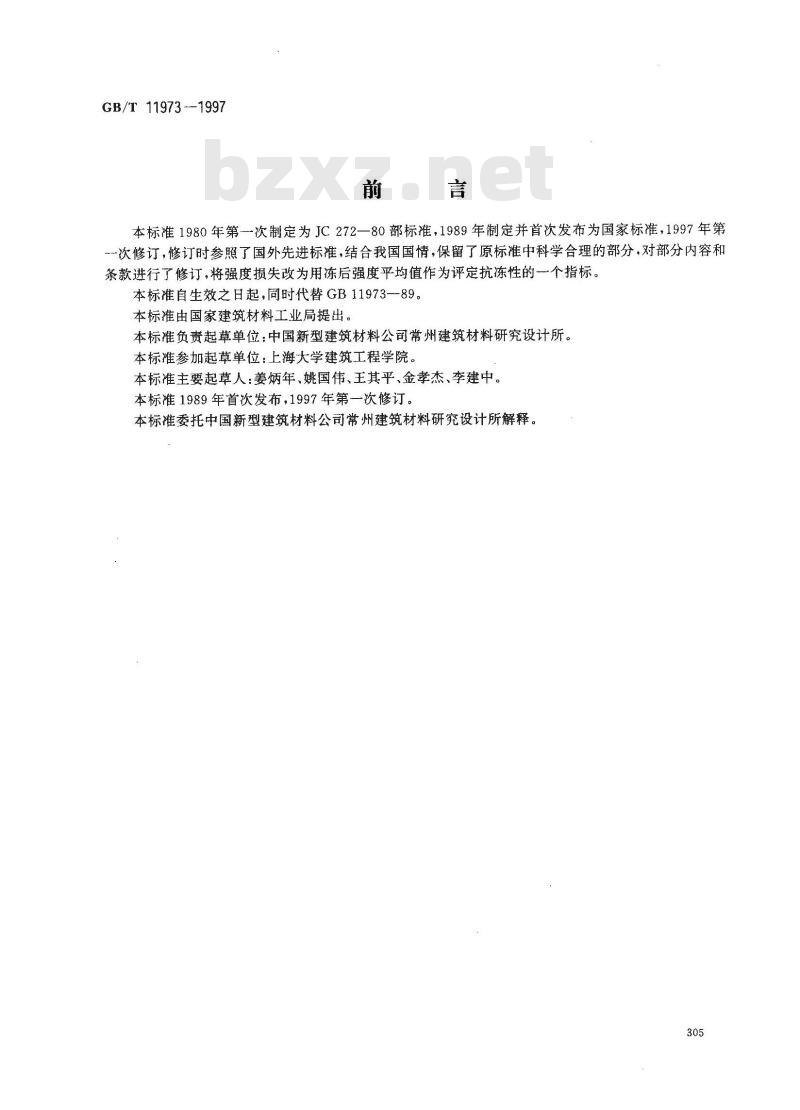

本标准1980年第一次制定为JC272一80部标准，1989年制定并首次发布为国家标准，1997年第一次修订，修订时参照了国外先进标准，结合我国国情，保留了原标准中科学合理的部分，对部分内容和条款进行了修订，将强度损失改为用冻后强度平均值作为评定抗冻性的一个指标。本标准自生效之日起，同时代替GB11973--89。本标准由国家建筑材料工业局提出。本标准负责起草单位：中国新型建筑材料公司常州建筑材料研究设计所。本标准参加起草单位：上海大学建筑工程学院。本标准主要起草人：姜炳年、姚国伟、王其平、金孝杰、李建中。本标准1989年首次发布，1997年第一次修订。本标准委托中国新型建筑材料公司常州建筑材料研究设计所解释。305
1范围

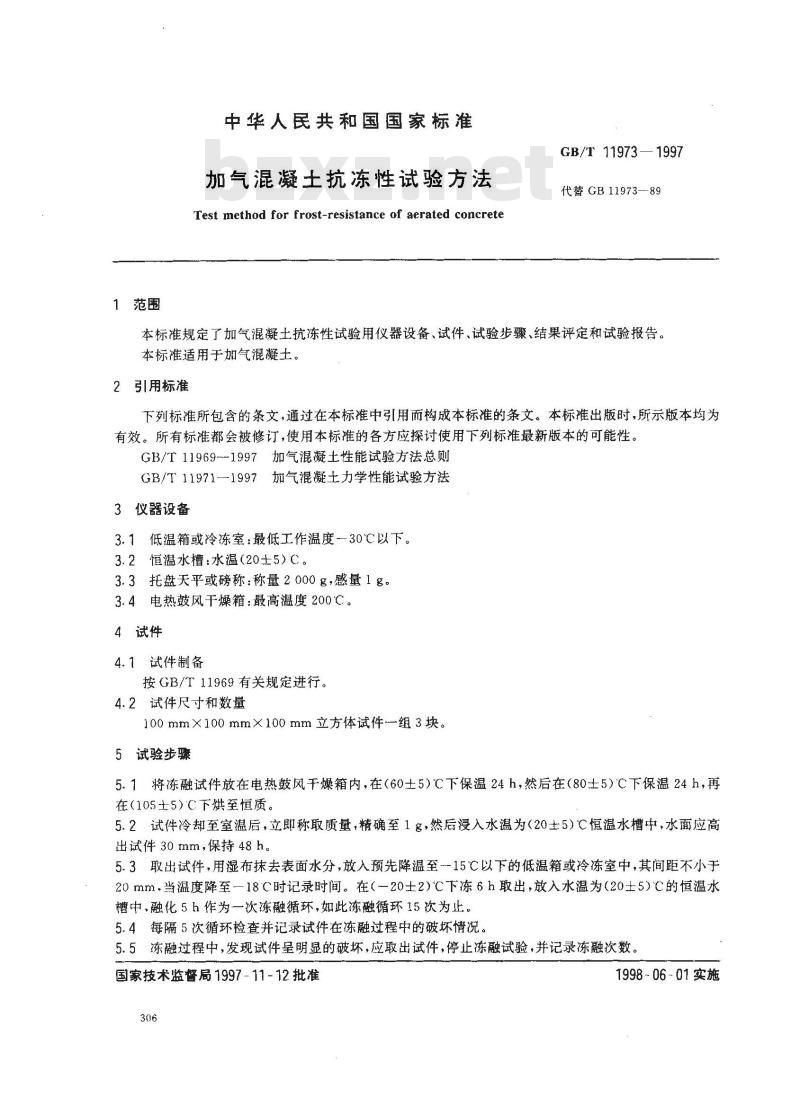

中华人民共和国国家标准
加气混凝土抗冻性试验方法
Test method for frost-resistance of aerated concreteGB/T 11973—1997
代替GB11973—89
本标准规定了加气混凝土抗冻性试验用仪器设备、试件、试验步骤、结果评定和试验报告。本标准适用于加气混凝土。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T11969--1997加气混凝土性能试验方法总则GB/T11971—1997加气混凝土力学性能试验方法3仪器设备
3.1低温箱或冷冻室：最低工作温度一30℃以下。3.2恒温水槽：水温（20士5）C。3.3托盘天平或磅称：称量2000g，感量1g。3.4电热鼓风干燥箱：最高温度200℃。4试件
4.1试件制备
按GB/T11969有关规定进行。
4.2试件尺寸和数量
100mm×100mm×100mm立方体试件-一组3块。5试验步骤
5.1将冻融试件放在电热鼓风干燥箱内，在（60士5)℃下保温24h，然后在（80士5)℃下保温24h，再在（105土5）C下烘至恒质。
5.2试件冷却至室温后，立即称取质量，精确至1g，然后浸入水温为（20±5）℃恒温水槽中，水面应高出试件30mm，保持48h。
5.3取出试件，用湿布抹去表面水分，放入预先降温至一15℃以下的低温箱或冷冻室中，其间距不小于20mm.当温度降至一18C时记录时间。在（一20士2)℃下冻6h取出，放入水温为（20士5)℃的恒温水槽中，融化5h作为一次冻融循环，如此冻融循环15次为止。5.4每隔5次循环检查并记录试件在冻融过程中的破坏情况。5.5冻融过程中，发现试件呈明显的破坏，应取出试件，停止冻融试验，并记录冻融次数。国家技术监督局1997-11-12批准306
1998-06-01实施

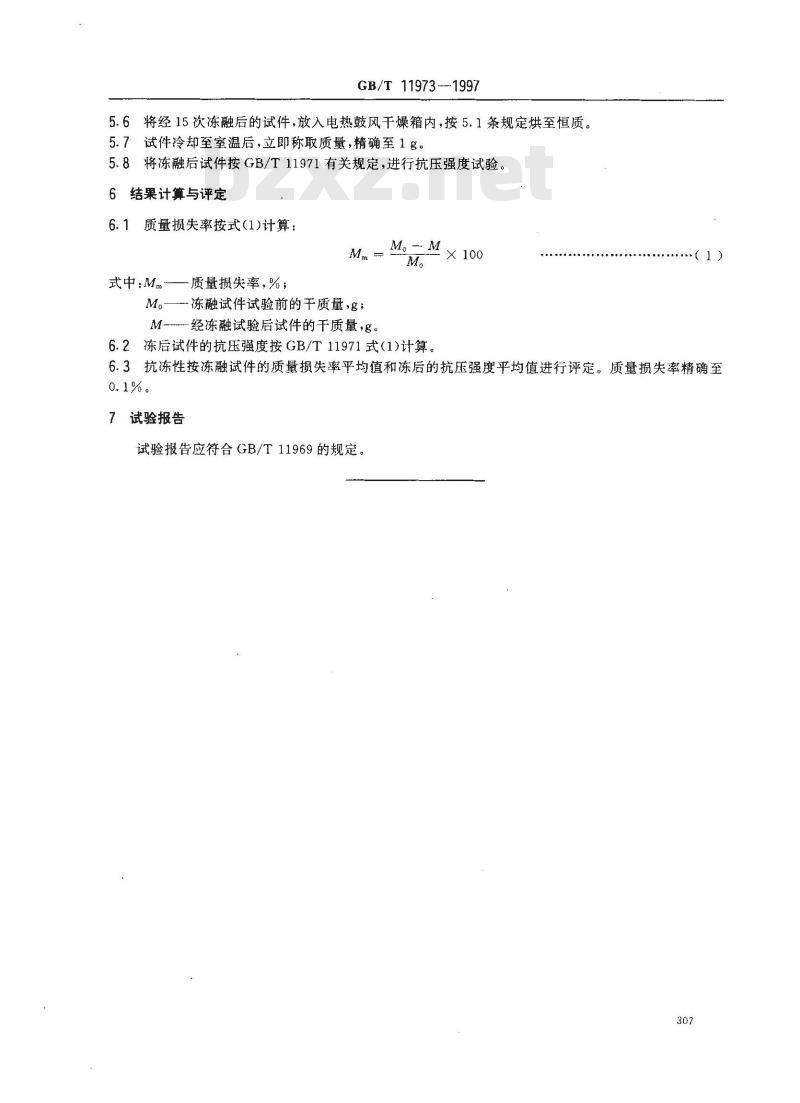

GB/T 11973--1997
5.6将经15次冻融后的试件，放入电热鼓风干燥箱内，按5.1条规定烘至恒质。5.7试件冷却至室温后，立即称取质量，精确至1g。5.8将冻融后试件按GB/T11971有关规定，进行抗压强度试验。结果计算与评定wwW.bzxz.Net
6.1质量损失率按式（1)计算：
式中：M.质量损失率，%；
M。—冻融试件试验前的干质量，g；M-经冻融试验后试件的干质量，g。M。M
6.2冻后试件的抗压强度按GB/T11971式(1)计算。（1）
6.3抗冻性按冻融试件的质量损失率平均值和冻后的抗压强度平均值进行评定。质量损失率精确至0.1%。
7试验报告
试验报告应符合GB/T11969的规定。307
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
