【国家标准(GB)】 加气混凝土性能试验方法总则

十四、其他材料
本标准主要起草人赵一玮、隋琴香、胡庸仆、蒋丰汉、程亮、谢谷英、兰守仁。本标准委托建筑材料科学研究院水泥科学研究所负责解释。1179
自本标准实施之日起，原建筑材料工业部部标准JC154一82《石膏化学分析方法》作废。16.《加气混凝土性能试验方法总则》GB/T11969一19971范围
本标准规定了加气混凝土的体积密度、含水率、吸水率、抗压强度、抗拉强度、抗折强度、轴心抗压强度、静力受压弹性模量、干燥收缩、抗冻、碳化、于湿循环和导热系数试验用的试件、结果评定和试验报告。
本标准适用于加气混凝土。
2试件
2.1试件制备
2.1.1试件的制备，采用机锯或刀锯，锯时不得将试件弄湿。2.1.2体积密度，吸水率、抗压强度、抗拉强度、抗冻性、轴心抗.
单位：mm
图1体积密度、吸水率、抗
压强度和静力受压弹性模量试件，沿制品膨胀方向中心部分上、中、下顺序锯取一组，上\块上表面距离制品顶面30mm，“中\块压、抗拉、抗冻性试件锯取示在制品正中处，“下”块下表面离制品底面30mm。制品的高度不意图
同，试件间隔略有不同，以高度600mm的制品为例，试件锯取部位如图1和图2所示。2.1.3干湿循环和碳化性能试件均分别在同一块制品中心部分，沿制品膨胀方向中心部分的上、中、下顾序相邻部位锯取两组试件。相邻对应两组试件锯取部位如图3所示。湘缩
单位：mm
图2轴压强度、弹性模量试件锯取示意图 100 100
250~300
ror aor or
1单位：mm
图3干湿循环和碳化试件
锯取部位示意图
第一部分主要建筑材料的检测方法标准2.1.4干燥收缩试件从当天出釜的制品中部锯取，试件长度方向平行于制品的膨胀方向，其锯取部位如图4所示。锯好后立即将试件密封，以防碳化。2.1.5抗折强度试件在制品中心部分平行于制品膨胀方向锯取，其锯取部位如图5所示。2.1.6导热系数试件在制品中心部分锯取，试件长度方向平行于制品的膨胀方向，其锯取部位如图6所示。
14040940
单位：mm
图4干燥收缩试件锯取示意图
2.2标志
单位：mun
图5抗折强度试件
锯取示意图
试件必须逐块加以编号，并标明锯取部位和膨胀方向。2.3试件外形
2.3.1立方体试件外形必须是正立方体。2.3.2棱柱体试件外形必须是矩形六面体。2.4试件尺寸允许偏差
单位：mmwwW.bzxz.Net
图6导热系数试件锯取示意图
干燥收缩试件尺寸允许偏差为-1mm，其他性能试件允许偏差为±2mm。2.5外观要求
2.5.1试件表面必须平整，不得有裂缝或明显缺陷。2.5.z试件承压面的不乎度应为每100mm不超过0.1mm，承压面与相邻面的不垂直度不应超过±1°c
2.6试件烘干条件
2.6.1试件根据试验要求，可分阶段升温烘至恒质，在烘于过程中，要防止出现裂缝。2.6.2恒质，指在烘干过程中间隔4h，前后两次质量差不超过试件质量的0.5%。3结果评定

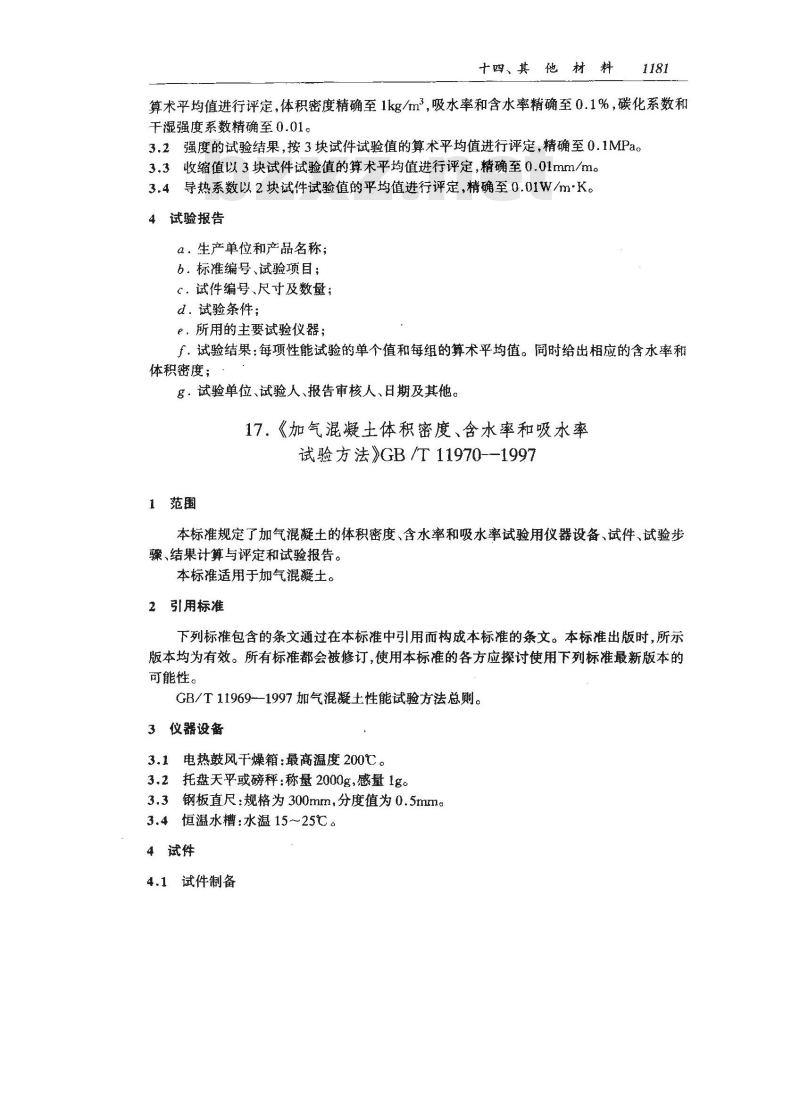

3.1体积密度、吸水率、含水率、碳化系数和干湿强度系数试验结果，按3块试件试验值的十四、其他材料
算术平均值进行评定，体积密度精确至1kg/m3,吸水率和含水率精确至0.1%，碳化系数和干湿强度系数精确至0.01。
3.2强度的试验结果，按3块试件试验值的算术平均值进行评定，精确至0.1MPa。3.3收缩值以3块试件试验值的算术平均值进行评定，精确至0.01mm/m。3.4导热系数以2块试件试验值的平均值进行评定，精确至0.01W/mK。4试验报告
a。生产单位和产品名称；
b．标准编号、试验项目；
C．试件编号、尺寸及数量；
d.试验条件；
e：所用的主要试验仪器；
f.试验结果：每项性能试验的单个值和每纽的算术平均值。同时给出相应的含水率和体积密度；
g·试验单位、试验人、报告审核人、日期及其他。17．《加气混凝土体积密度、含水率和吸水率试验方法》GB/T11970--1997
1范围
本标准规定了加气混凝土的体积密度、含水率和吸水率试验用仪器设备、试件、试验步骤、结果计算与评定和试验报告。本标准适用于加气混凝土。
2引用标准
下列标准包含的条文通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T11969--1997加气混凝土性能试验方法总则。3仪器设备
3.1电热鼓风干燥箱：最高温度200℃。3.2托盘天平或磅秤：称量2000g，感量1g。3.3钢板直尺：规格为300mm，分度值为0.5mm3.4恒温水槽：水温15~25℃。
4试件
4.1试件制备
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
