【国家标准(GB)】 工业用插头插座和耦合器 第1部分：通用要求

ICS 29. 120. 30

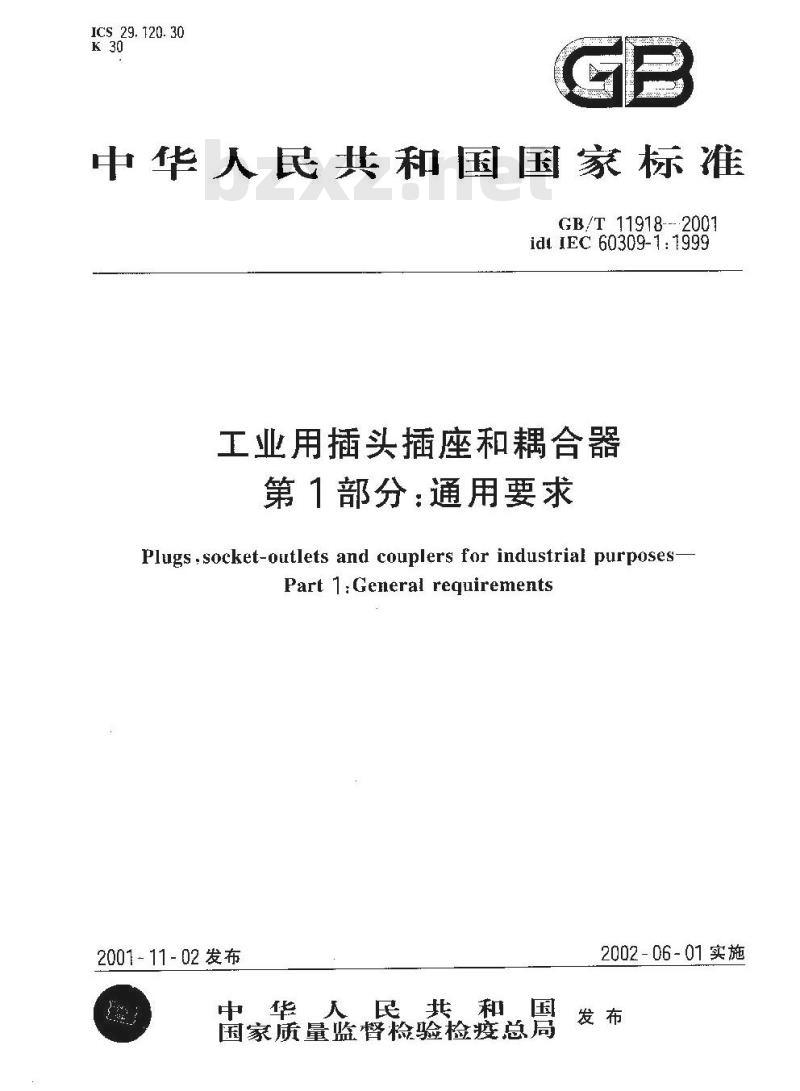

中华人民共和国国家标准
GB/T11918---2001
idl IEC 60309-1: 1999
工业用插头插座和耦合器
第1部分：通用要求
Plugs ,socket-outlets and couplers for industrial purposes-Part 1:General requirements
2001-11-02发布
中华入民共和国
国家质量监督检验检疫总局
2002-06-01实施
GB/T 11918—2001

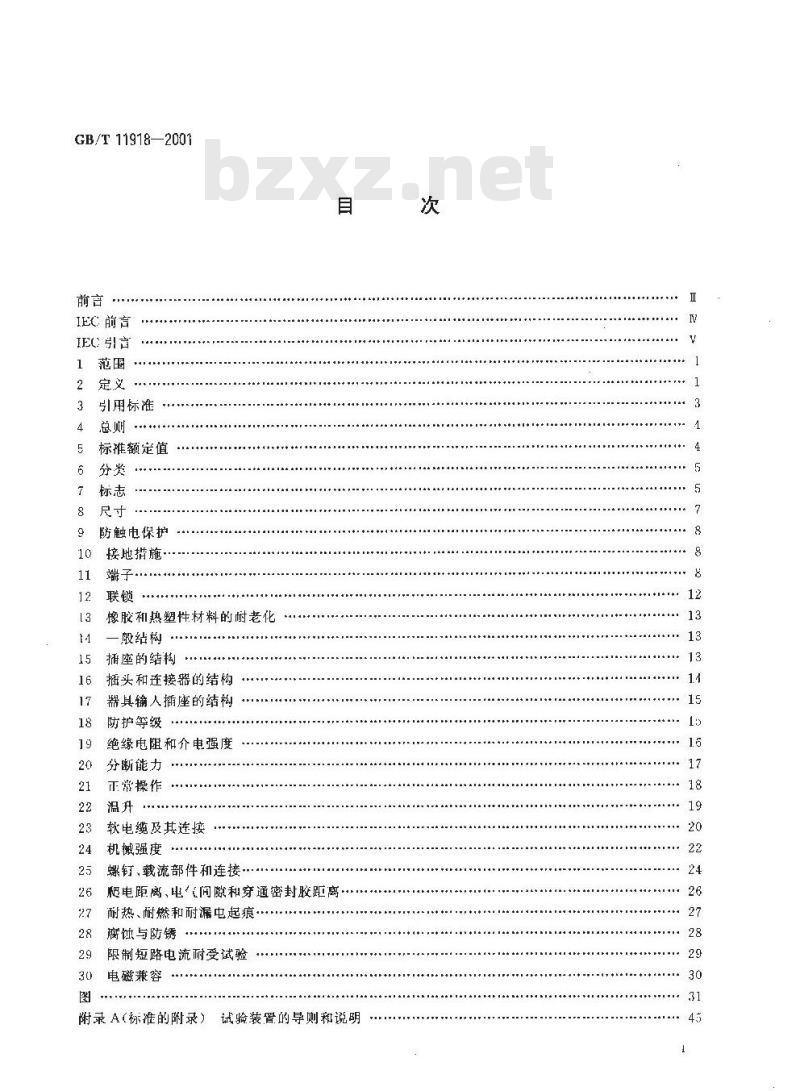

IEC前言
1范围
引用标准
标推额定值
防触电保护
接地措施
橡胶和热塑性材料的耐老化
般结构
插座的结构
插头和连接器的结构
器具输人插座的结构
防护等级
绝缘电阻和介电强度
分断能力
正常操作
软电缆及其连接
机械强度
螺钉、载流部件和连接
爬电距离、电气问隙和穿通密封胶距离..耐热、耐然和耐漏电起痕.…
腐蚀与防锈
限制短路电流耐受试验
电磁兼容
附录A(标准的附录）
试验装置的导则和说明
GB/T11918—2001

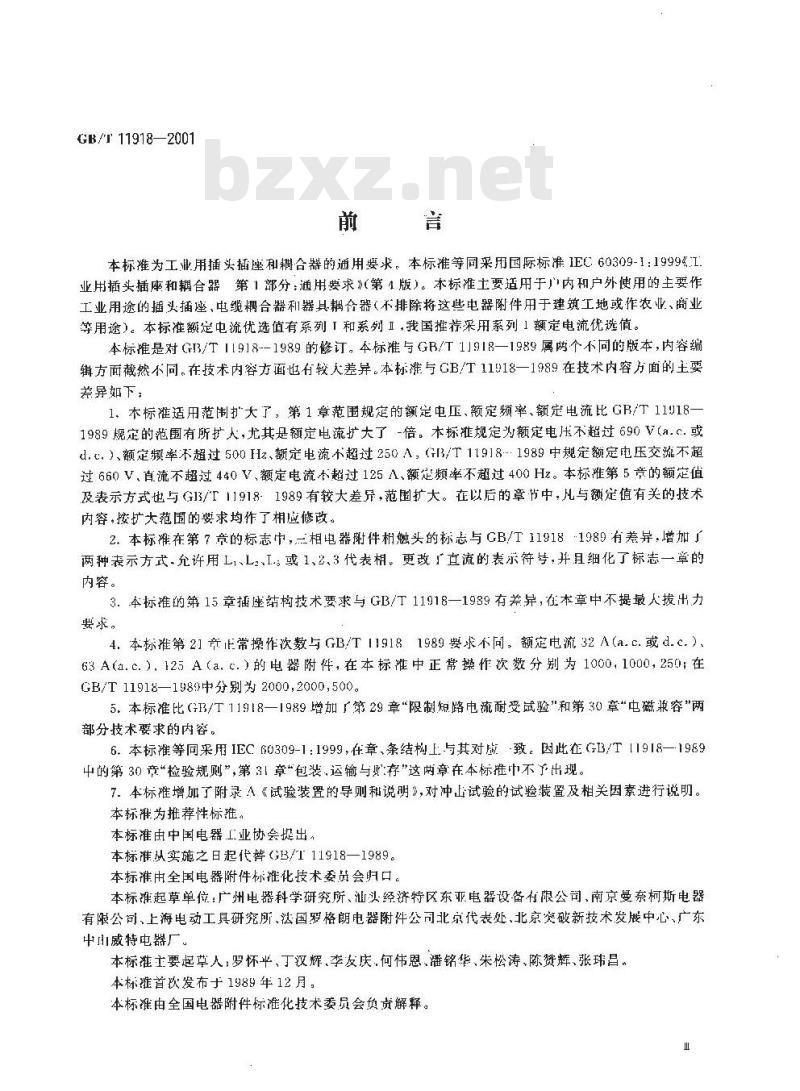

本标准为工业用插头插座和精合器的通用要求，本标准等同采用国际标准1EC60309-1：1999≤I业用插头插座和合器第1部分：通用要求》（第4版）。本标土要适用于内和户外使用的生要作工业用途的插头插座，电缆耦合器和器具耦合器（不排除将这些电器附件用于建筑工地或作农业、商业等用途）。本标准额定电流优选值有系列「和系列Ⅱ，我国推荐采用系列1额定电流优选值。本标准是对GB/TI1918--1989的修订。本标准与GB/T1J918—1989属两个不同的版本，内容编辑方而截然不同。在技术内容方面也有较大差异。本标准与CB/T11918一1989在技术内容方面的主要差异如下：
1.本标准适用范制扩大了，第1章范围规定的额定电压、额定频率、额定电流比GB/T11U18-1989规定的范围有所扩人，尤其是额定电流扩大了-倍。本标准规定为额定电压不超过690V（aC.或d.c.）、额定频率不超过500Hz、额定电流不超过250A，（G3/T119181989中规定额定电压交流不超过660V、直流不超过440V、额定电流不超过125A、额定频率不超过400Hz。本标准第5竞的额定值及表示方式也与G13/T11918-1989有较大差异，范围扩大。在以后的章节中，凡与额定值有关的技术内容，接扩大范围的要求均作了相应修改。2、本标准在第7章的标志中，相电器附件相触头的标志与GB/T11918-1989有差异，增加两种表示方式，允许用L，、L.、I.或1、2、3代表相。更改厂直流的表示符号，并且细化了标志一章的内容。
3.本标准的第15章插座结构技术要求与GB/T11.918一1989有差异，在本章中不提最人拔出力要求。www.bzxz.net
4.本标准第21章常操作次数与GB/T119181989要求不同，额定电流32A（a.C.或d.c.），63A（a.c.），125A（a.c.）的电器附件，在本标准中正常操作次数分别为1000，1000，250；在GB/T11918—1589中分别为2000,2000,500。5.本标准比（F3/T11918—1989增加厂第29章“限制短路电流耐受成验\和第30章“电磁兼容\两部分技术要求的内容。
6，本标准等同采用IEC60309-1:1999，在章、条结构上与其对版致。因此在GB/T11918—1989中的第30竞“检验规则”，第31章“包装、运输与则存\这两章在本标准中不予出现。7.本标难增加了附录A《试验装置的导则和说明》，对冲出试验的试验装置及相关因素进行说明。本标准为推荐性标准。
本标准由中国电器工业协会提出本标准从实施之日起代GB/T11918—1989。本标准由全国电器附件标推化技术委员会归口。本标滩起草单位：广州电器科学研究所、头经济特区东亚电器设备有限公司.南京曼奈柯斯电器有限公司，上海电动工具研究所、法国罗格朗电器附件公司北京代表处，北京突破新技术发展中心、广东中州威特电器厂。
本标准士要起草人：罗怀平、丁汉辉、李友庆.何伟恩、潘铭华、朱松涛、陈赞辉、张玮昌。本标准首次发布于1989年12月，本标谁由全国电器附件标准化技术委员会负贡解释。血
(GB/T 11918---2001

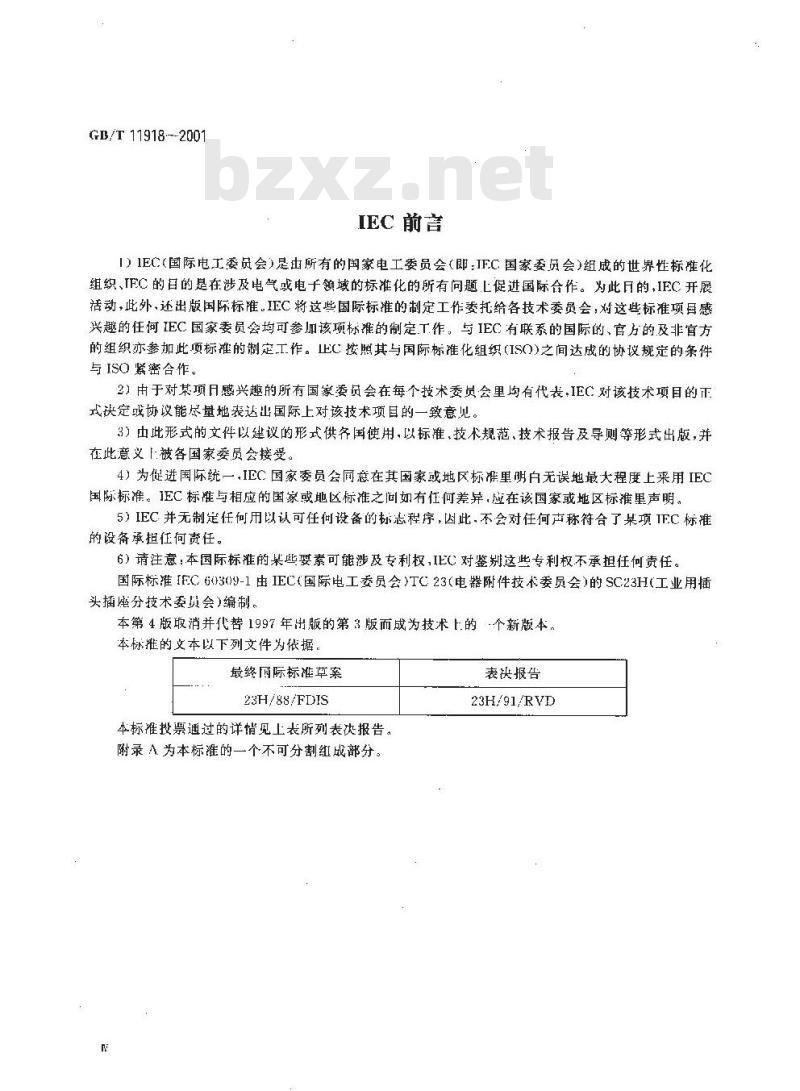

IEC 前言
I）EC（国际电工委员会）是出所有的国家电工委员会（即：IFC国家委员会）组成的世界性标准化组织、IFC的目的是在涉及电气或电子领域的标准化的所有问题L促进国际合作。为此日的，IEC开展活动，此外、还出版国际标准。IEC将这些国际标准的制定工作委托给各技术委员会，对这些标准项目感兴趣的任何IEC国家委员会均可参加该项标准的制定.T作，与IEC有联系的国际的、官方的及非官方的组织亦参加此项标准的制定工作。正C:按照其与国际标准化组织(ISO)之间达成的协议规定的条件与 ISO 紧密合作。
2）由于对某项日感兴趣的所有国家委员会在每个技术委员会里均有代表，IEC对该技术项目的正式决定或协议能尽量地表达出国际上对该技术项目的一致意见。3）由此形式的文件以建议的形式供各国使用，以标准，技术规范，技术报告及导则等形式出版，并在此意义「被各国家委员会接受。4）为促进国际统一，IEC国家委员会同意在其国家或地区标准里明白无误地最大程度上采用IEC国际标准。IEC标准与相应的国家或地区标准之间如有任何差异，应在该国家或地区标准里声明。5）IEC并无制定任何用以认可任何设备的标志程序，因此，不会对任何声称符合了某项TFC标准的设备承担任何责任。
6）请注意：本国际标准的某些要素可能涉及专利权，IEC对鉴别这些专利权不承担任何责任。国际标准IEC60309-1由IEC（国际电工委员会）TC23（电器附件技术委员会）的SC23H（工业用插头插座分技术委员会)编制。
本第4版取消并代替1997年出版的第3版而成为技术上的个新版本。本标准的文本以下列文件为依据最终国际标准草案
23H/88/FDIS
本标准投票通过的详情见上表所列表决报告。附录A为本标准的一个不可分割红成部分。表决报告
23H/91/RVD
GB/T11918—2001

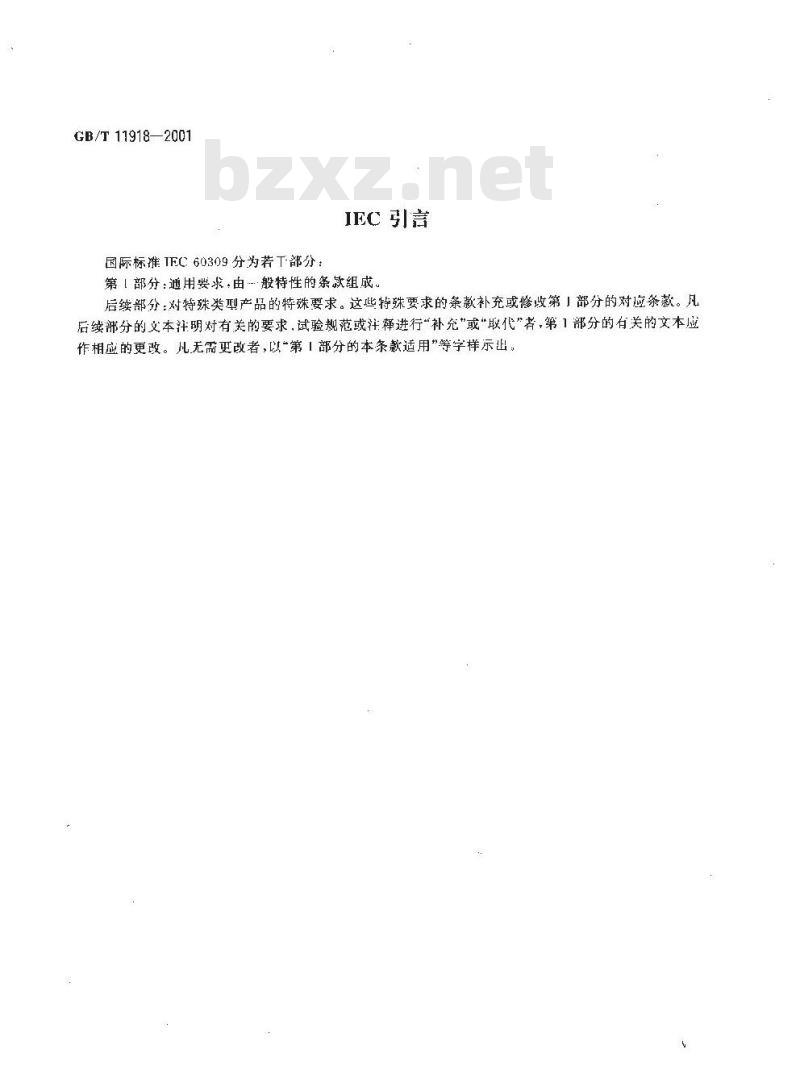

国际标准TEC60309分为若T部分：IEC引言
第【部分：通用要求，由·般特性的条款组成、后续部分：对特殊类型产品的特殊要求。这些特殊要求的条款补充或修收第」部分的对应条款。凡后续部分的文本注明对有关的要求，试验规范或注释进行“补充或\取代”者，第1部分的有关的文本应作相应的更改。儿无需更改者，以\第1部分的本条款适用\等字样示出，1范围
中华人民共和国国家标准
工业用插头插座和耦合器
第1部分：通用要求
Plugs,socket-ouulets and couplers for industrial purposes-Part 1,General reguirements
GB/T 11918
idt IEC 60309-1:1999
代格GB/T11918--1989
本标准适用于主要作工业用途户内和户外使用的额定工作电压不超过690Vd.c.或a.c.和500Hza.c.，额定电流不超过250A的插头和插座、电缆耦合器和器具耦合器。所列优选额定值并无排斥具他额定值之意，对其他额定值的要求正在考虑之。本标准适用于环境温度通带在一25℃～十40C范围内时使用的插头和插座、电缆耦合器利器具耦合器（以下简称“电器附件”），这些电器附件预定仪与铜或钢合金电缆连接。不排除将这些电器附件用于建筑工地，或作农业、商业或家用用途。安装在电气设备单的或固定于电气设备的插座或器具输人插座在本标准范围之内，本标准亦适用于预定用于特低电压装置里的电器附件本标准不适用于主要作家用的及类似一般用途的电器附件，在特殊场所，例如在船上或易发生爆炸的场所，可能要有附加要求。2定义
凡使用\电压”\电流”一词之处,均指d.c.或e.c,有效值。本标准采用如下定义。
电器附件的用途示下图1。
2.1插头和插座plug anl socket-autlct能将软电缆随意连接到固定布线的器件，由如下两部分组成：2.1.1 插座 sucket-outlet
预定与固定布线安装在…起的或安装在设备里的那部分，插座也可安装在隔离变压器的输出电路里。2.1.2插头plug
与连接到设备或连接器的一根软电缆战一整体的或预定自接与此软电缆连接的那部分。2.2电缆耦合器cable coupler
能随意连接两根软电缆的器件，由如下两部分组成：2.2.1连接器umnectar
与连接到电源的·根软电缆成一体的或预定与该电缆连接的挪一部分。江：通常，连接器与插座二者灿头的排列是一致的。2.2.2插头plug
与连接到设备或连接器的一根软电缆成-整体的或预定与此软电缆连接的那一部分中华人民共和国国家质量监督检验检疫总局2001-11-02批准2002-06-01实施
GB/T11918—2001
注：电缆耦合器的插头与”插头和插座“的插头完全相同。2.3器具耦合器appliancccoupler能将软电缆随意连接到设备的器件.出如下两部分组成：2.3.1连接器connector
与连接到电源的一根软电缆成一整体的或预定与该电缆连接的那一部分，注：通常，器具耦合器的连接器电缆揭合器的连接器完全相问：2.3.2器具输入插座applianceinlet安装在设备里的，或固定到该设备的，或预定固定到该设备的那一部分，注，通常，器贝输人插坐与插头一者触头的排列致的。2.4可拆线插头或连接器rewirableplugorconnector可更换软电缆的这种结构的电器附件。2.5不可拆线插头或连接器non-rewirahleplugorconnector若不使电器附件永久失效便不能使软电线与电器附件分离的这种结构的电器附件。2.6机械开关装置niechanicalswitchingdevice设计用可分离触头来闭合或断并一个或多个电路的开关装置。2.7带升关的插座witchcd soeket-outlet装有相关开关装置以使电源与插座的插套断开的插座。2.8整体式元关装置integralswitchingdevice结构上作为本标准范围内的电器附件的一部分的机械开关装置。2.9联锁装置interlock
防止插头的拥销与插座或连接器正常插合之前带电的.和防止插头在其插销带电时被拨出或使插头的插销在被拔出前不带电的电气或机械装置。2.10保持装置retaining device插头或连接器正常插合时将插头或连接器保持于正常位置并防止其被意外拔出的机械装置。2.11额定电流Tated current
制造商给电器附件规定的电流。2.12绝缘电压insulation voltage制造商给电器附件规定的和介电试验，电气间隙和爬电距离所参照的电压，2.13额定工作电压rated operatingvoltagc电器附件预定要用的电源的标称电压。2.14基本绝缘basic insulation电器附件正常起作用及防触电基本保护所必需的绝缘。2.15附加绝缘（保护性绝缘）supplementaryinsulalion(protectiveinsulatian）在基术绝缘上增加的用以在基本绝缘万·失效时，确保防触电保护的独立的绝缘。2.16双重绝缘doubleinsulalion由基本绝缘和附加绝缘二者组成的绝缘。2.17咖强绝缘einfarced insulation具有提供与双重绝缘同--防触电保护等级的机械性能和电气性能的改进型基本绝缘。2.18端子erinal
用以将导线连接到电器附件的导电部件。柱型端子pillar terminal
将导线插人孔或槽中，并夹紧在螺钉端部下而的端子其夹紧压力可直接由螺钉端部施期，或通过受到螺钉体端部压力的中间夹紧件施加（见图14a）。2
GB/T 11918 — 2001
2.18.2螺钉端rscrewterinimal
将导线夹紧在螺钉头下的端子。其夹紧压力可直接由螺钉头施加，或通过一个中间夹紧件，例如垫圈、夹紧板或防松部件施加（见图141，和14c）。2.18.3螺栓端子stud terminal
将导线夹紧在螺册下面的端子。其夹紧压力可由经适当加「成形的螺呼施圳，或通过一个中间夹紧件，例如垫圈、夹紧板或防松部件施加（见图14d），2.18.4鞍型端子sutelleicrmina!用两个或多个螺钉或螺内将导线夹紧在鞍型压板下的端于（见图14c）。2. 18.5接片端子lug trminal
用一个螺钉或螺母将电缆接线片或汇流条夹紧的螺钉端子或螺栓端子（见图14[）。2.18.6罩式端子mantle:terminal用螺母将导线夹紧在螺栓携底部的端于，通过螺册下面的适当加！成形的垫圈（如果螺时是式螺母，则通过中心销）或通过等效部件将螺母的压力传到槽内的导线.将导线夹在螺栓槽底（见图14g）。2. 19 夹紧件 clampin unit
端子中导线机械夹紧及电气连接所必需的部件2.20限制知路电流conditional short-circuit current在受到规定的短路保扩器件保护的情况下，在该保护性器件于规定的使用条件和状态下的整个工作寿命期问，电器附作能成功经受的预期流。注：此定义与1IFV411-17-20的不同，不同之处在」将限流器件的概念扩人为短路保护器件，而短路保护器件的功能不仅仅局限于限制电流。
2.21帽盖cap
是一种分之或连若的部作。可用米提供当插头或幕其输人插座不与插座或连接器插合时某·等级的防护。
2.22盖lid
用以确保插座或连接器上的防护等级的部件。3引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条义。不标难出版时，所示版本均为有效。所有标准都会被修订·使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2900.18—1992电L术语低压电器（eq1EC60050-41：1984）GB/T39561997电缆的导体（ittIEC60228：1978）GB4208—1993外完防护等级（IP代码）（egvIFC60529：1989）GB5013.4-1997额定电压45C/750V及以下的橡胶绝缘电缆第4部分：软线和软电缆(idt IEC 60245 4: 1994)
GB5023（所有部分）额定电压450/75V及以下聚氯乙烯绝缘缆（illIEC60227）GB/15169.10~5169.13电1电子~品着火危险试验试验方法（idtIEC60695-2-1：1994）GB[4048.31993低压开关设备和控制设备低压关·隔离器、隔离升关及熔断器组合电器(env IFC 60047-3: 1990)
G3/1693..［一1997低压系统内设备的绝缘配合第1部分原理.要求和试验(idt IEC 60664-1:1992)
GB17465所有部分）家用和类似用途的器具耦合器（egVIEC60320）IEC60083：1997IEC成员国标准化的家用和类似一般用途插头插3
GB/T 11918—2001
IEC:60112：1979固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法(GB/T4207—1984)
1EC602691：1986低压熔断器——第1部分：通用要求IEC60269-2：1986低压熔断器-一第2部分：专职人员使用的熔断器（七要作T业用熔断器）的补充要求第～节
4总则
4.1一般要求
电器附件的设计和制造应能保证在正常使用时性能可靠，对便用者和周围环境没有危险。除非另有规定，否则符合木标准要求的装置通常使用时的止常便用环境为GB/16935.1规定的3级污染环境。
如需其他污染等级，肥电距离和电气间隙必须符合GB/T16935.1的规定，相比漏电起痕指数(CTI)应按GB/T4207的要求评估。通常，是否合格，要避行全部规定的试验检查。4.2关于试验的一般说明
4.2.1本标准规定的试验均为型式试验，如果电器附件的一部分已经在某一给定严酷程度的试验合格，且有关的型式试验的严醋程度没有超过已进行的试验，不再重复这些有关的型戏试验。4.2.2除非另有规定，否则试样应以（20工5)℃的环境温度、额定频率，按交货状态在正常使用条件下进行试验。
4.2.3除非另有规定，否则试验应按本标准章条的顺序进行。4.2.4除非另有规定，否则用3个试样进行全部的试验，但必要时，要用一个新的附加试样进行第29章的试验。如果第20.21和22章的试验既要用d.c.，义要用a.c.进行，则用a.c.进行的试验应在3个附加试样上进行。
4.2.5如果没有试样在整个系列的适用试验不合格，电器附件视作符合本标准的要求。如果有个试样在一项试验不合格，该项试验及对其试验结果叫能已发生影响的前项（前数项)试验应在另一组3个试样上重复进行.复试时，所有这3个试样均应试验合格。注：通常，只需重复进行造成不合格的那项试验但如果该试样在第21和2章的其中一项试验不合格，则应从第20章的那-项试验开始复试。
中请者可在送交第组试样的同时送交一-组附加试样，以备月有试样不合格时需要，这样，测试站无需等申请者再次提出要求，即可对附加试样进行试验，并且，只有在再出现不合格时，才判为不合格。不同时送交附加试样者，一有试样不合格，便判为不合格。4.2.6由丁符合木标准要求的器附件预定是仅连接铜或钢合金的电缆的，因此，当试验要用导线米进行时，所用导线应为铜导线并应符合（GB5023GR/T3956第2章单芯（1类），绞合（2类），软导线（5类）和GB5013.4的要求。
5标准额定值
5.1额定工作电压范用和额定电压优选值为：20 V-~25 V
40 V--50 V
380 V--415 V
440 V~-460 V
100 V-~130 V480 V--500 V
200 V.-250 V
600 V-690 V
额定电流优选值由表1给出：
系列【
6分类
6. 1电器附件按如下分类：
GB/T 11918 —2001
6.1.1按用途分类：插头、插座、连接器、器具输入插座。6.1.2按防护等级分类：
按GB4208分类，或
按防潮保护等级分类：
防溅电器附件：
水密电器附件。
系列Ⅱ
新设计的产品应采用GB4208的防护等级，最低的防护等级为IP23。6.1.3按接地结构分类：
不带接地触头的电器附件：
带接地触头的电器附件。
按电缆连接方法分类：
可拆线插头和连接器；
不可拆线插头和连接器。
按联锁机构分类：
没有联锁、带或不带整体式开义装置的电器附件：带机械联锁的电器附件：
带电气联锁的电器附件。
7标志
7.1电器附件应标出如下标志：
额定电流单位：安培：
额定工作电压或额定工作电压范用.单位：伏特；如果电器附件预定不作a.c.和d.c.两用，或预定作a.c.用途而频率不是50Hz或60Hz，或如果I. c 与d. r 的额定值不同,电源性质符导：如额定频率离于GO Hz..额定频率：制造商或代理商的名称或商标；型号，型号可以是产品日录编号：采用说明：
1]我国推荐采用系列1额定电流优选值。5
适用时,防护等级的符号；
GB/T 11918—2001
一：用以指出接地触头位置或（如有互换性)指出万换性使用方式的符号。注：绝缘电压标志是非强制性标志。是否合格.通过观察检查。
7.2使用符号时，应使用如下符号，A安培
H赫兹
．交流电
直流电
①（优选）或地
△（三角形内滴水）防溅结构
（两滴水）水密结构
IP××（有关数字）GB4208的防护等级用CB1208的[P代码时,应规定两个特征数宁（××（见18.2)。插头和器具输入循座的防护等级标志只有在插头和器具输人插座与配套电器附件处丁插合状态或如有连着的帽盖时，只有在帽盖起作用的状态下，才有效。可以仪用数字来表示额定电流和额定工作电压或额定工作电压范围。如果有d.c.额定工作电压，代表此额定工作电压的数字应位于代表..额定宁作电床的数字之前,并成以一直线或-一破折号瞩耳.是否合格-通过观察检查。
7.3花为插座和器只输人插座，额定电流，电源性质（必要时）、制造商或代理商的名称或商标等的标志应标在主要部件上，外尧外侧上·或如有盖，扎此盖必须用工具才能卸下，则应标在盖上。若为非暗装式插座利器具输人插座，这些标志应在电器附件按正常使用要求安装和接綫时，必要时，还应在将电器附件从外先拆下之后，易于辨认。如有绝缘电压标志，此标志应标在主要部件上，而Ⅱ应是电器附件按正常使用要求安装利接线吋看不见的。定工作电正，型号，气妞要求)防护等级的符零，用以指出接地触头莅置或（如有互换性）指山互换性使用方式的符号等标志·应位于电器附件安装后可见之处，应标在外壳外侧，或如有盖，且盖是必须用『具才能拆卸的应标在盖上。
上述的标志，除型号标志之外，其余的均应在电器附件接止常使用要求安装和接线时易于辨认，是否合格·通过观察检查，
注：座或器具撤人插座的\上耍部件“一诃是指带有触头的部件，型号可标在主要部件上。
如果有盖·额定电流，电源性质，额定工作电压和制造商或代理商的名称或商标可在益上重复标出。7.4若为插头和连接器，7.1规定的标志（如有绝缘电[压标志,此标志除外)应在电器附件按正常使用要求接线逛备使用时易于辩认，如有绝缘斥标志，此标志应标在主要部件上，且应在电器附件按征常使用要求安装和接线时看不见的，
注：“准备使用”词并非说插头或连接器与其他配套电器附件拥合。江：蒲义或连接器的“上要部性”一间是指带有触头的部件是否台格，通过观察检。
GB/T 11918 2001
7.5若为可拆线电器附件，触头应以符号显示：二相电器附件11、L2、13或1、2、3代表相-如有中线，N代表中线，符号或代表地·闻作交直流两用的两极电器附件，一个符号代表其中…个带电极，符号①或一代表地；在一段吋间内，用R1、S2、T3代替L1、L2、13，这些符号应位于靠近有关的端了处，Ⅱ.不得标在螺钉、可拆卸圈或其他可拆卸部件上。注：辅助导线用端了不要求标志。与字母配用的数字可以写为指数。建议在川行之处尽基使用衍号是否合格,通过观察检查，
7.6标志应耐磨、清晰。
是否合格，通过观察并进行如下试验检查：经第18章的潮湿处埋之后，于持浸透水的布片使劲擦拭标志155，然后，再用浸透汽油的布使劲擦获标滤158
应特别注意制造商的或代理商的名称或商标·如有电源性质标志，此标志亦是特别注意的对象。注：用以检查标志府蘑程度的试验止在考虑中。7.7如果除了采用1.述标志之外，还要用额色来显示额定工作电述，则所用颜色标志应如表2所示，如果显示色与外壳的颜色不同，则只有在易于识别此显示色时才使用显示色。2
额定T作电压
20-~25
40--50
100-~130
200-250
380--480
500---695
1）否颗率为60Hz~5001Lz，必要时，可将绿色与代表该额定1作电压的额色结合若使月2）使用第【系列电流额定值的州家将橙色作为代表125/25V1.心：电将附件的专用色雨将炭色用作代表277 V t.r.电器附件的专用色。8尺寸
8.1如有标准活页、电器附性件应符合适用的标准活页的要求，8.2应不可能使插头或连接器与不同额定值的或不同触头组合的插座或器具输人插座插合：此外，设计应能保证不可能出现下列不正确连接：接地插销和/或辅助插销与带电插套、或带电插销与接地插套和/或辅助插套之间；如有中性插套，相拥销与中性插套之间；-.中性播销与相插套之间。
是否介格，通过观察检查。
8.3应不可能在插头与插库或连接器之问或在器且输入插虐与连接器或插库之间进行单极连按。循头和器具输入插座不得与符合1EC60083的插座或与符合（G1317465的连接幕过行不正确连接插座和连接器不得与符合IEC60083的插头或与符合GB17465的器具输入插座进行不正确连接。不止确连接包括单极连接利不符合对防触电保护的要求的其他连接。7
