【国家标准(GB)】 工业用插头插座和耦合器 第2部分：带插销和插套的电器附件的尺寸互换性要求

ICS.29.120.30

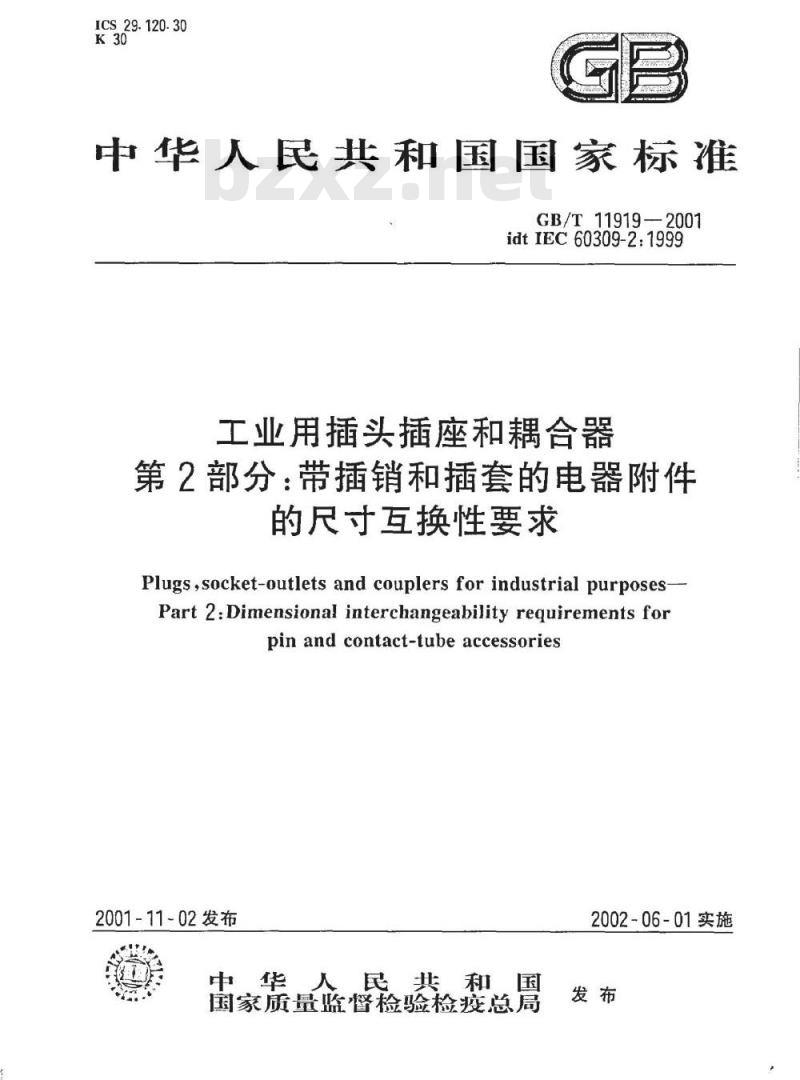

中华人民共和国国家标准
GB/T11919—2001
idtIEC60309-2:1999
工业用插头插座和耦合器
第2部分：带插销和插套的电器附件的尺寸互换性要求
Plugs,socket-outlets and couplers for industrial purposes-Part 2:Dimensional interchangeability requirements forpin and contact-tube accessories2001-11-02发布
中华人民共和国
国家质量监督检验检疫总局
2002-06-01实施
GB/T11919—2001

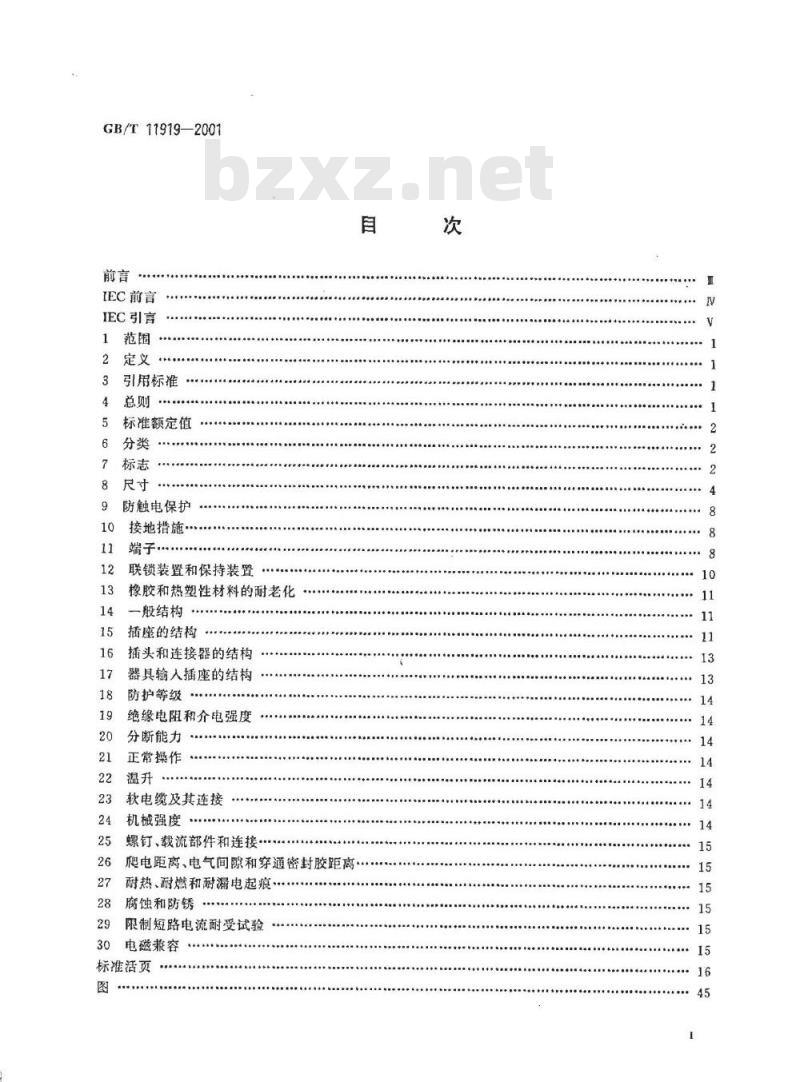

IEC前言
IEC引言
引用标准
标准额定值
防触电保护
接地措施…
端子…
联锁装置和保持装置
橡胶和热塑性材料的耐老化
一般结构
插座的结构
插头和连接器的结构
器具输人插座的结构
防护等级
绝缘电阻和介电强度
分断能力
正常操作
软电缆及其连接
机械强度
螺钉、载流部件和连接
爬电距离、电气间隙和穿通密封胶距离.耐热、耐燃和耐漏电起痕
腐蚀和防锈
限制短路电流耐受试验
电磁兼容
标准活页
.......
GB/T11919—2001

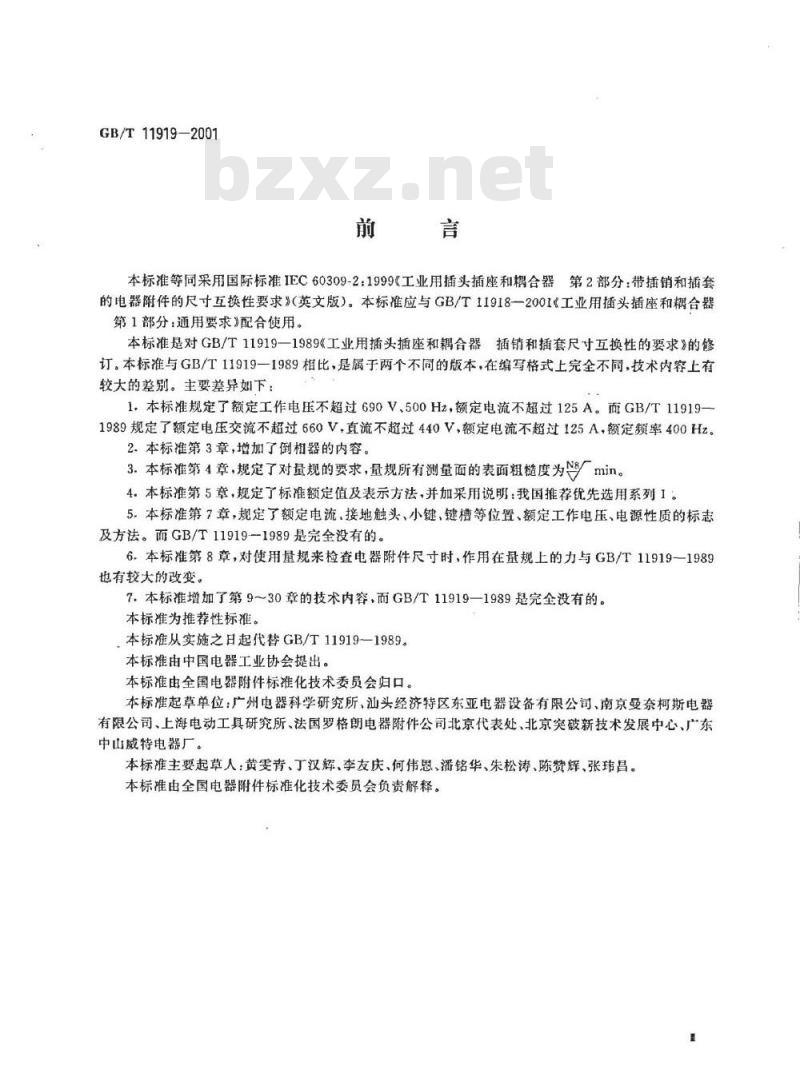

本标准等同采用国际标准IEC60309-2：1999《工业用插头插座和合器第2部分：带插销和插套的电器附件的尺寸互换性要求》（英文版）。本标准应与GB/T11918—2001《工业用插头插座和耦合器第1部分：通用要求》配合使用。本标准是对GB/T11919—1989《工业用插头插座和耦合器插销和插套尺寸互换性的要求》的修订。本标准与GB/T11919—1989相比，是属于两个不同的版本，在编写格式上完全不同，技术内容上有较大的差别。主要差异如下：
1.本标准规定了额定工作电压不超过690V、500Hz，额定电流不超过125A。而GB/T11919—1989规定了额定电压交流不超过660V，直流不超过440V、额定电流不超过125A，额定频率400Hz。2.本标准第3章，增加了倒相器的内容。3.本标准第4章，规定了对量规的要求，量规所有测量面的表面粗糙度为广min。4.本标准第5章，规定了标准额定值及表示方法，并加采用说明：我国推荐优先选用系列1。5.本标准第7章，规定了额定电流、接地触头、小键、键槽等位置、额定工作电压、电源性质的标志及方法。而GB/T11919-1989是完全没有的。6.本标准第8章，对使用量规来检查电器附件尺寸时，作用在量规上的力与GB/T11919一1989也有较大的改变。
7.本标准增加了第9～30章的技术内容，而GB/T11919—1989是完全没有的。本标准为推荐性标准。
，本标准从实施之日起代替GB/T11919-1989。本标准由中国电器工业协会提出。本标准由全国电器附件标准化技术委员会归口。本标准起草单位：广州电器科学研究所、汕头经济特区东亚电器设备有限公司、南京受奈柯斯电器有限公司、上海电动工具研究所、法国罗格朗电器附件公司北京代表处、北京突破新技术发展中心、广东中山威特电器厂。
本标准主要起草人：黄雯青、丁汉辉、李友庆、何伟恩、潘铭华、朱松涛、陈赞辉、张玮昌。本标准由全国电器附件标准化技术委员会负责解释。GB/T11919—2001

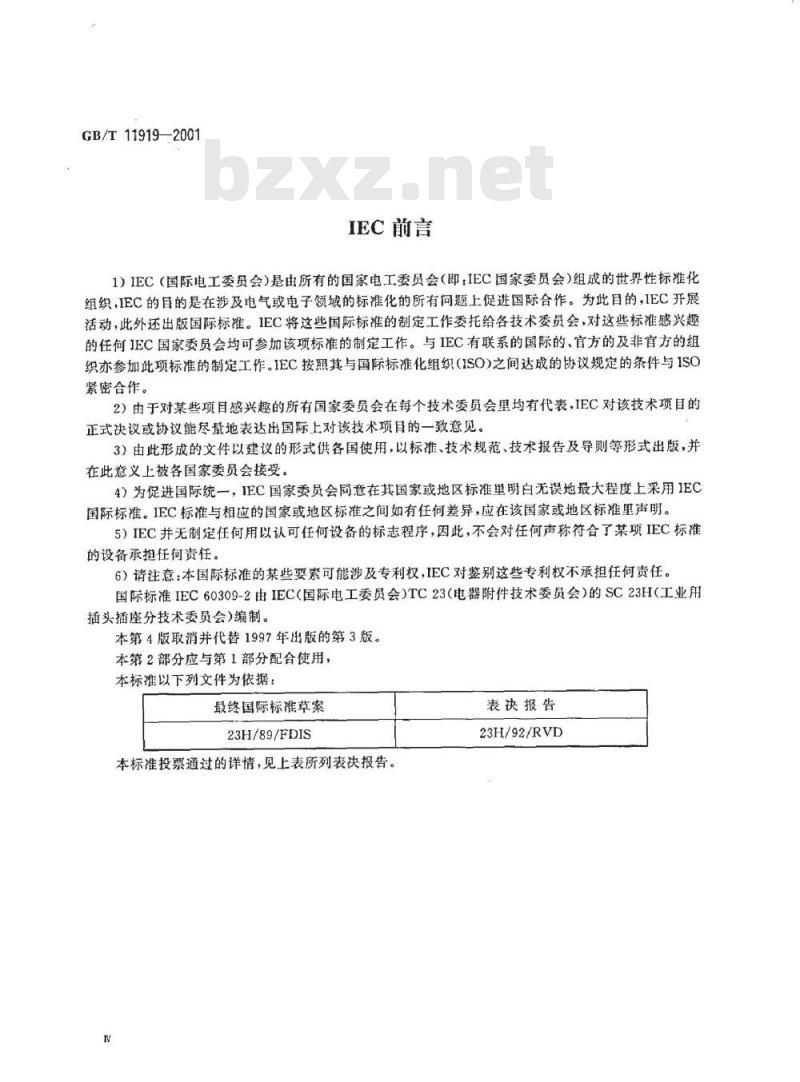

IEC前言
1）IEC（国际电工委员会）是由所有的国家电工委员会（即：IEC国家委员会）组成的世界性标准化组织，IEC的目的是在涉及电气或电子领域的标准化的所有问题上促进国际合作。为此目的，IEC开展活动，此外还出版国际标准。IEC将这些国际标准的制定工作委托给各技术委员会，对这些标准感兴趣的任何IEC国家委员会均可参加该项标准的制定工作。与IEC有联系的国际的、官方的及非官方的组织亦参加此项标准的制定工作。IEC按照其与国际标准化组织（ISO）之间达成的协议规定的条件与ISO紧密合作。
2）由于对某些项目感兴趣的所有国家委员会在每个技术委员会里均有代表，IEC对该技术项目的正式决议或协议能尽量地表达出国际上对该技术项目的一致意见。3）由此形成的文件以建议的形式供各国使用，以标准、技术规范、技术报告及导则等形式出版，并在此意义上被各国家委员会接受。4）为促进国际统一，IEC国家委员会同意在其国家或地区标准里明白无误地最大程度上采用1EC国际标准。IEC标准与相应的国家或地区标准之间如有任何差异，应在该国家或地区标准里声明。5)IEC并无制定任何用以认可任何设备的标志程序，因此，不会对任何声称符合了某项IEC标准的设备承担任何责任。
6）请注意：本国际标准的某些要索可能涉及专利权，IEC对鉴别这些专利权不承担任何责任。国际标准IEC60309-2由IEC（国际电工委员会）TC23（电器附件技术委员会）的SC23H（工业用插头播座分技术委员会）编制。本第4版取消并代替1997年出版的第3版。本第2部分应与第1部分配合使用，本标准以下列文件为依据：
最终国际标准草案
23H/89/FDIS
本标准投票通过的详情，见上表所列表决报告。表决报告
23H/92/RVD
GB/T11919-2001
本标准分为若干部分：

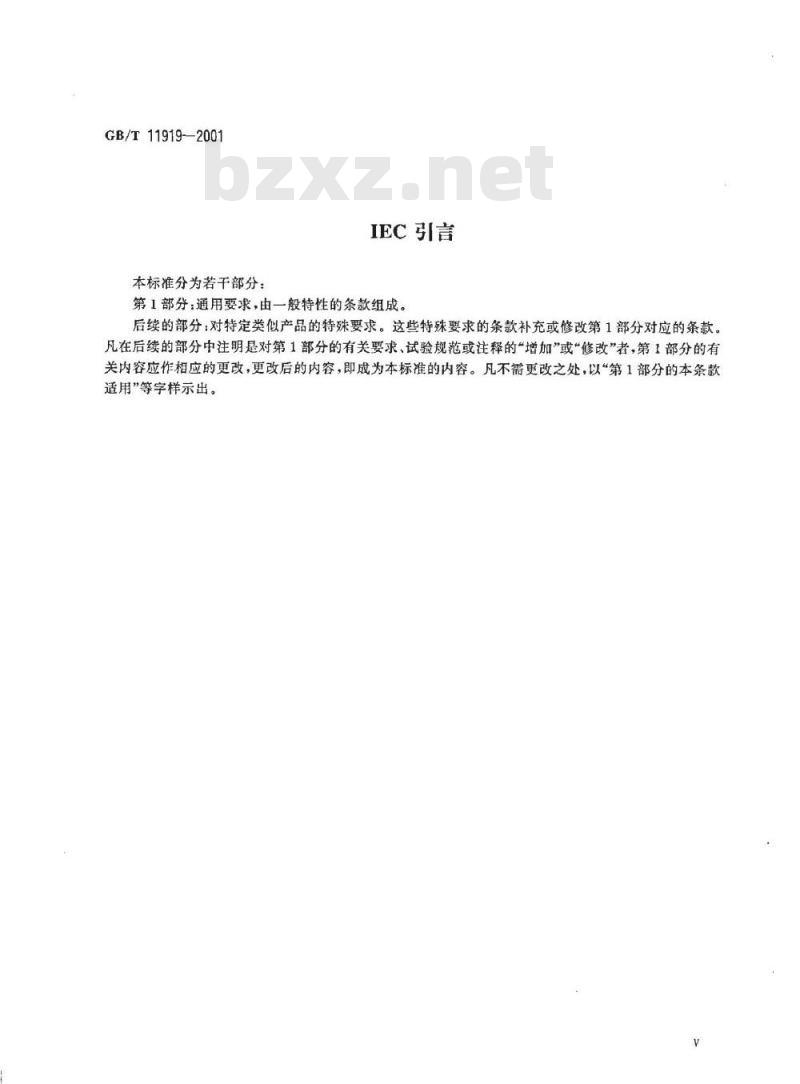

IEC引言
第1部分：通用要求，由一般特性的条款组成。后续的部分：对特定类似产品的特殊要求。这些特殊要求的条款补充或修改第1部分对应的条款。凡在后续的部分中注明是对第1部分的有关要求、试验规范或注释的“增加或“修改”者，第1部分的有关内容应作相应的更改，更改后的内容，即成为本标准的内容。凡不更改之处，以“第1部分的本条款适用”等字样示出。
1范围
中华人民共和国国家标准
工业用插头插座和耦合器
第2部分：带插销和插套的电器附件的尺寸互换性要求
Plugs,socket-outlets and couplers for industrial purposes-Part 2:Dimensional interchangeability requirements forpin and contact-tube accessories改为如下：
GB/T11919—-2001
idtIEC60309-2:1999
代替GB/T11919--1989
本标准适用于主要作工业用途的，户内或户外使用的额定工作电压不超过690V，额定频率500Hz，额定电流不超过125A的插头和插座，电缆耦合器和器具揭合器。注：GB/T11918中额定电流超过125A电器附件的所有内容不适用于本标准。本标准适用于装有标准结构的插销和插套的插头、插座、电缆耦合器和器具耦合器。本标准适用于在环境温度一25℃～40C时使用的插头、插座、电缆耦合器和器具耦合器（以下统称为“电器附件\)。
不排除将这些电器附件用于建筑工地、农业、商业和家用的可能性。装在电气设备里或固定到电气设备上的插座或器具输人插座属于本标准范围内。本标准亦适用于特低电压装置里的电器附件。
注：本标准不适用于家用和类似一般用途的电器附件。在特殊场所，例如在船上或易发生爆炸的场所，可能要有附加要求。2定义
GB/T11918一2001的本章经如下修改后适用：增加：
2.101倒相器phaseinverter
带有操作机构，不必将两个相插销与导线断接即可改变这些插销位置的插头或器具输人插座。3引用标准
GB/T11918—2001的本章经如下修改后适用：增加：
GB/T 4728.2—1998
电气简图用图形符号第2部分：符号元素、限定符号和其他常用符号(idtIEC60617:1996)
4总则
GB/T11918—2001的本章经如下修改后适用：中华人民共和国国家质量监督检验检疫总局2001-11-02批准2002-06-01实施
增加：
GB/T11919—2001
4.101如果使用量规，量规应由淬火钢制成，所有棱边应略倒圆，倒圆的最大半径为0.1mm。除非另有规定，所有测量面的表面粗糙度应为%1min。本标准中：
2P+包括：2P++和1P+N++
3P++包括：3P++和2P+N++
另有规定除外（见表104)。
5标准额定值
GB/T11918—2001的本章经如下修改后适用：5.2改为如下：
标准额定电流由表101给出。
表101
系列1司
6分类
GB/T11918一2001的本章经如下修改后适用：6.1.2改为如下：
按防护等级分类：
按GB4208:IP44、IP67或
按防潮保护等级分类：
防溅电器附件；
一水密电器附件。bzxZ.net
新设计的产品应采用GB4208的防护等级。7标志
GB/T11918一2001的本章经如下修改后适用。7.1修改：
将注删掉。
增加如下内容：
系列！
表示接地触头、小键或键槽等位置的符号应置于表示额定工作电压的数字之前或之上，并用线段隔开。
表示接地触头、小键或键槽等位置的符号与表示额定工作电压的数字是以斜线隔开的，上述标志应置于额定电流的标志之后，并用破折号隔开。采用说明：
1]根据我国的公差等级，表面粗糙度IEC为厂min相应为变厂min。2】我国推荐优先选用系列1。
GB/T11919—2001
如果用符号表示电源性质，该符号应置于额定工作电压标志的旁边或下面。三相电器附件如果有相线对中线电压，不必标出此电压。额定电流、接地触头、或小键，或键槽的位置、额定工作电压和电源性质可按如下方法标志：系列1：
6-%或
16A-9h/400V～，或16-9h/400～，或1616 A-9 h/380-415V~，或16-9 h/380-415~，或16-380-415~9h
32A-6h/230/400V~或32-6h/230/400~，或32-230/400或6h
6h/220/380V~
6h/220/380~
二，或32-220/380~
240/415V~
系列I：
，或32-
240/415V~
240/415~
20A-7h/480Va.c.或20A-7h/480~，或20A-7h
30A-7h/480V3相，或30A-7h/480,3，或30A-7h
60A-7 h/277/480V,3相，或60A-7h/277/48030Y，或60A-277/480V37h
允许将a.c.的符号(～)和d.c.的符号(或———）置于数值的后面（GB/T4728.2）。标准活页2-1、2-I、2-Ⅱ和2-N示出带有符号6h的电器附件，2-和2-示出带有符号12h的电器附件。
表示额定工作电压超过50V的电器附件，接地触头位置的符号应为一数字，后面为字母h。由接地插套位置导出的数字与时钟面比较时，从插座或连接器的正面看，键槽在6点钟的位置。表示额定工作电压不超过50V的电器附件，小键位置的符号应为一数字，后面为字母h。由小键的位置导出的数字与时钟面比较时，从插座或连接器的正面看，主键在6点钟的位置。插头和器具输人插座中，表示接地触头或小键槽的符号应与相应的插座或连接器所用的符号相同。插座和连接器的插套位置，从正面看，应如标准活页所示（见7.5）按顺时针顺序排列。插头和器具输人插座的插销位置，应与从正面看的顺序相反。72修改：
删除如下内容：
IPXX（有关数字).
增加如下内容：
按GB4208的防护等级。
如使用IP代码，仅允许使用如下代码：IP44按GB4208的防护等级
IP67...按GB4208的防护等级
7.4改为如下：
对插头和连接器，7.1规定的标志，在电器附件接线后随时可供使用的状态下应是清晰可辩的。绝缘电压的标志应标在主要部件上：当电器附件按正常使用要求安装并接线后，此标志应是看不见的。
注1：“随时可供使用”一词不是说插头或连接器已与其配套的电器附件插合。注2；插头或连接器的“主要部件”一词是指带有触头的部件。是否合格，通过观察检查。
7.5改为如下：
可拆线电器附件的触头应以如下符号标示：3
GB/T11919—2001
带3个触头（相十中+地或相十相十地）的电器附件：L/+，不标符号，或寸
但系列1的4h和5h时钟位置应以如下符号标示：N.不标符号.@减士
一带4个触头（三相十地）的电器附件：1，2，L3或，或1，2，3@或吉
但系列I的12h时钟位置（相+中心拍头十相十地)应以如下符号标示：L1,N,2.①或
带5个触头（三相+中十地）的电器附件：L1，23N，或1，23N，减
在一段时间内，可用标志R1,S2、T3代替L1、L2、L3。这些标志应位于靠近有关的端子处，但不得标在螺钉、可拆卸垫圈或可拆卸部件上。对倒相器，这些标志应是在-个位置符合7.1的要求，在另一个位置应符合倒相机构的要求，而相标志不必符合要求。
注，辅助导线用的端子不要求标志。与字母配套使用的数字可写为指数。建议尽量使用符号。是否合格，通过观察检查。
7.7修改：
GB/T11918—2001的本章经如下修改后适用：增加：
2P+N+地，12h，系列I的电器附件应以橙色标示。8只寸
GB/T11918—2001的本章经如下修改后适用：8.1改为如下：
电器附件应符合如下有关标准活页的要求：额定工作电压超过50V的电器附件：·16/20A和32/30A
·63/60A和125/100A，无辅助触头·63/60A和125/100A，有辅助触头·16A～125A的电器附件的机械联锁一额定工作电压不超过50V的电器附件：16/20A和32/30A
活页2-1和2-1
.活页2-I和2-V；
活页2-Ia和2-Nat
活页2-V
活页2-训和2-区。
尺寸可与标准活页规定的不同，但这些不同的尺寸必须具有技术上的优越性，对符合标准活页要求的电器附件的用途和安全，尤其是对可互换性与不可互换性要求不得有任何不利影响。是否合格，用量规检查，量规不能到达之处的尺寸则通过测量检查。一额定工作电压超过50V的电器附件：，插座和连接器，用图101和图102的量规检查·插头和器具输人插座，用图107和图108的量规检查额定工作电压不超过50V的电器附件：，16/20A和32/30A电器附件，用图110和图112的量规检查用表102规定的力将量规沿轴线方向移至电器附件的中心线，施力时间为1min。A
额定工作电压
系列1
GB/T11919--2001
表102
额定电流
系列1
作用在通规上的力
作用在止规上的力
试验前，绝缘材料试样应放置于（20士5)C的温度和45%～75%相对湿度的环境中4周。额定工作电压不超过50V的电器附件的小键或键槽的位置应如表103所示。额定工作电压超过50V的电器附件的接地触头的位置应如表104所示。是否合格，通过观察检查。
表103
额定工作电压
小键或键槽位置由有关数字示出（见7.1)。频
50和60
50和60
100~200
>400~500
直流电
小键或键槽位置：
无小键或无键槽
位置1、8、9留待以后标准化之用。由于结构的原因，位置5、6、7是不可使用的。表104
1P+N++
系列1
系列1和1
50和60
50和60
50和60
100~300
>300~500
直流电
额定工作电压
100~130
100~130
200~250
380~415
480~500
来自隔高变压器的电源
>50~250
电器附件接地触头位置”
16/20A
32/30A
63/60A
125/100A
2P+N++
系列！
系列1和！
3P+N++
系列I和I
所有类型
50和60
50和60
50和60
100~300
>300～500
50和60
100~300
>300~500
GB/T11919—2001
表104（完）
额定工作电压
125/250
100~130
200~250
380~415
440~4603)
480~500
600~690
57/100~75/130
120/208~144/250
200/346~240/415
277/480~288/500
347/600~400/690
250/440~265/4602)
220/380
250/440a)
其他结构不用的所有额定工作电压和/或频率1）接地触头位置由有关数字示出（见7.1）。2）主要用于船用电气装置。
3）仅用于（标准化的ISO)冷藏容器。注：由破折号（一）示出的位置是非标的。电器附件接地触头位置1》
16/20A
32/30A
63/60A
125/100A
8.2改为如下：
对额定工作电压超过50V的电器附件，应不可能使插头或连接器与不同额定值或不同触头组合的插座或器具输入插座插合。
所有电器附件应设计成不可能与下列部件有不正确的连接：-接地插销和/或辅助插销与带电插套，或带电插销与接地插套和/或辅助插套之间：相插销与中性插套(如有)之间；一中性插销与相插套之间。
是否合格，通过观察检查，但下列情况除外：由于系列「和！的3触头电器附件4h的触头位置是可逆的，因此不要求符合上述的最后两项6
要求。
GB/T11919—2001
注：这些互相冲突的电器附件产品已使用多年，因此要解决这个问题实际上是不可能的。应不可能使插头与不同接地触头位置或小键位置不同的插座或连接器插合。是否合格，通过观，并用如下方法检查：试验是在绝缘材料试样放置于（20士5）C的温度和45%75%相对湿度的环境下4周后进行。热塑性材料外壳电器附件的试验应在（35土2)C的温度下进行，电器附件和量规都应处于这一温度。
a）检查插头和器具输入插座
额定工作电压超过50V的插头和器具输人插座用图109的量规检查。额定工作电压不超过50V的插头和器具输人插座用图113的量规检查。第1项试验（检查键的试验）
将图109的量规置于插头面前，使得试验期间，键能够碰触到量规外壳的下半部大约中间位置。将力F缓慢增大，15s后达到表105规定的最大值，并保持1min。所施的力由表105给出。
表105
额定电流
系列I/1
施力时，量规与插头或器具输人插座的外壳之间的相对位移不得大于4mm。试验后，插头和器具输人插座不得有影响电器附件继续使用的损坏。这些力等于相应的拔出力的1.4倍。第2项试验（检查接地插销的试验）将力F加到接地插销上，施力方法和时间与第1项试验相同。试验后，插头和器具输人插座应符合有关标准活页的要求。b）检查插座和连接器
额定工作电压超过50V的插座和连接器用图104的量规检查。额定工作电压不超过50V的插座和连接器用图111的量规检查。第1项试验（检查外壳的试验）
试验在所有不同的时钟位置上进行，相应于待用插座或连接器的那个位置除外。将试样固定并支承好，使插座或连接器的刚度不受影响。试验布置应如图103所示。
125/100
图104所示的量规应同时碰触电器附件的两个相反的点。量规和电器附件的轴线应大致平行，斜角应在两侧分成两等份。
将力F缓慢增大，15s后达到表105规定的最大值，并保持1min。施力时，量规与插座或连接器的外壳之间的相对位移不得大于4mm。试验后，插座或连接器不得损坏到会影响电器附件的继续使用。第2项试验（检查孔的试验）
将图105的量规插进每个相孔中进行试验。从内部部件的正面测量，量规进人相孔的距离不得大于表106的规定值（见图106）。所施力的大小、时间和方法与前项试验相同。7
