【国家标准(GB)】 超声波检验用钢对比试块的制作与校验方法

GB/T 11259-1999

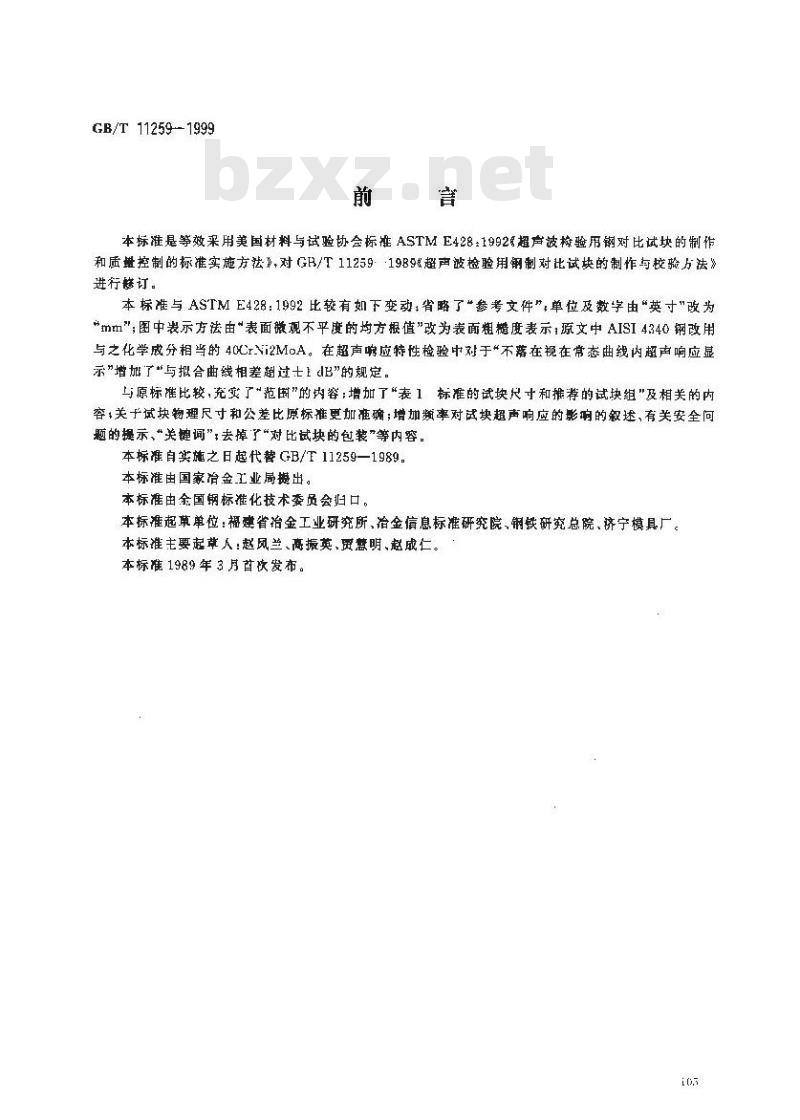

本标准是等效采用美国材料与试验协会标准ASTME428：1992超声波检验用钢对比试块的制作和质控制的标准实施方法》，对GB/T11259--1989超声波检验用钢制对比试块的制作与校验方法》进行睦订。
本标准与ASTME428：1992比较有如下变动，省略了\参考文件\，单位及数学由“英寸\改为\m\；图中表示方法由\表面微观不平度的均方根值”改为表面粗糙度表示；原文中AISI4340钢改用与之化学成分相当的40Cr.Vi2MoA。在超声响应特性检验中对于*不落在视在常态曲线内超声响应显示”增加了“与拟合曲线相差超过士上dB”的规定。与原标准比较，充了“范国”的内容；增加了“表1标准的试块尺寸和摊荐的试块组\及相关的内容，关于试块物理尺寸和公差比原标准更加准确；增加频率对武块超声响应的影响的叙述，有关安全问题的提示、“关调”；去掉了“对比试块的包装”等内容。本标准自实施之日越代替GB/T11259—1989。本标准由国家冶金工业局揽出。本标准由金国钢标准化技术委员会归口。本标准起革单位：福建省冶金工业研究所、冶金信息标准研究院、铜铁研究总院、济宁模具厂。本标准主要起革人：赵风兰、高振英、贸慧明、赵成仁。本标准1989年3月首次发布。
1范围

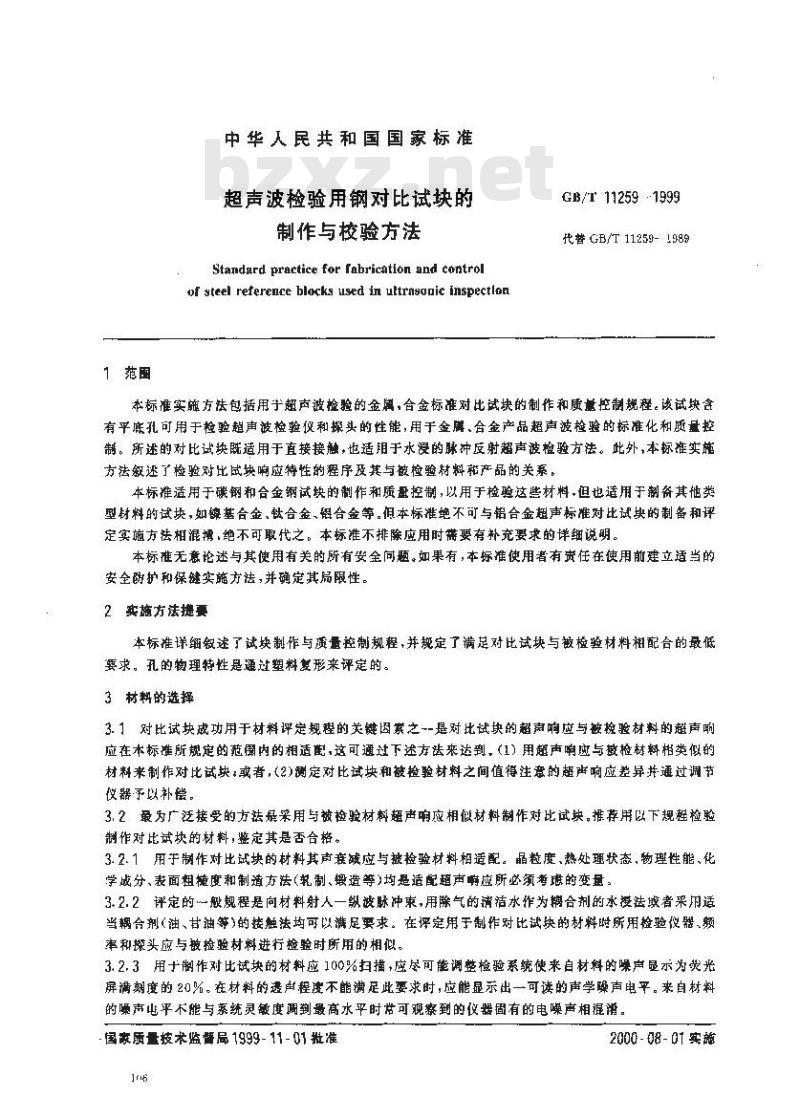

中华人民共和国国家标准
超声波检验用钢对比试块的
制作与校验方法
Standard practice for fabrication and controlof steel reference blocks used in uttrasouic inspectlonGB/T112591999
代替GB/T11259-1989
本标准实施方法包括用于超声波检验的金属，合金标准对比试块的制作和质量控制规程。该试块含有平底孔可用于检验超声波检验仪和探头的性能，用于金属、合金产品超声波检验的标准化和质量控制。所述的对比试快既适用于直接接触，也适用于水浸的脉冲反射超声波检验方法。此外，本标准实施方法叙逐了检验对比试块响应特性的程序及其与被检验材料和产品的关系。本标准适用于碳钢和合金钢试块的制作和质控制，以用于检验这些材料·但也适用于制备其他类型材料的试块，如基合金、钛合金、铝合金等。但本标准绝不可与铝合金超声标准对比试块的制备和评定实施方法相混，绝不可取代之。本标准不排除应用时蒂要有补充要求的详细说明。本标准无意论述与其使用有关的所有安全向题。如果有，本标准使用者有责任在使用前建立适当的安全断护和保键实施方法，并确定其扁限性。2实施方法捷要
本标准详细叙述了试块制作与质量控制规程,并规定了满足对比试块与被检验材料相配合的最低要求。孔的物理特性是通过塑料复形来评定的。3材料的选择
3.1对比试块成功用于材料评定规程的关键固系之--是对比试块的超声响应与被验材料的超声响应在本标谁所规定的范阐内的相适配，这可通过下述方法来达到，（1）用超声响应与敏检材料相类似的材料来制作对比试块，或者，（2)测定对比试块和被检验材料之间值得注意的超声响应差异并通过调节仪器予以补偿。
3.2最为广泛接受的方法是采用与被检验材料超声响应相似材料制作对比试块。推荐用以下规程检验制作对比试块的材料，整定其是否合格。3.2.1用于制作对比试块的材料其声衰应与被检验材料相适配。晶粒度、热处理状态，物理性能、化学成分、表面粗度和制道方法（轧制、粮造等）均是适配超声响应所必须考虑的变血。3. 2. 2评定的一敏规程是向材料射人一纵波脉冲束,用除气的清洁水作为耦合剂的水授法或者采用适当耦合剂（油、甘油等）的接触法均可以满足要求。在评定用于制作对比试块的材料时所用检验仪器、额率和探头应与被捡验材料进行捡验时所用的相似。3.2.3用于制作对比试块的材料应100%扫描，应尽可能调整检验系统使来自材料的噪声显示为荧光屏满刻度的20%。在材料的透声程度不能满足此要求时，应能显示出一可读的声学躁声电平。来自材料的噪声电平不能与系统灵敏度调到最高水平时书可观察到的仪器固有的电噪声相混滑。国家质量技术监督局 1999-11-01批准6
2000-08-01实施
GB/T11259—1999

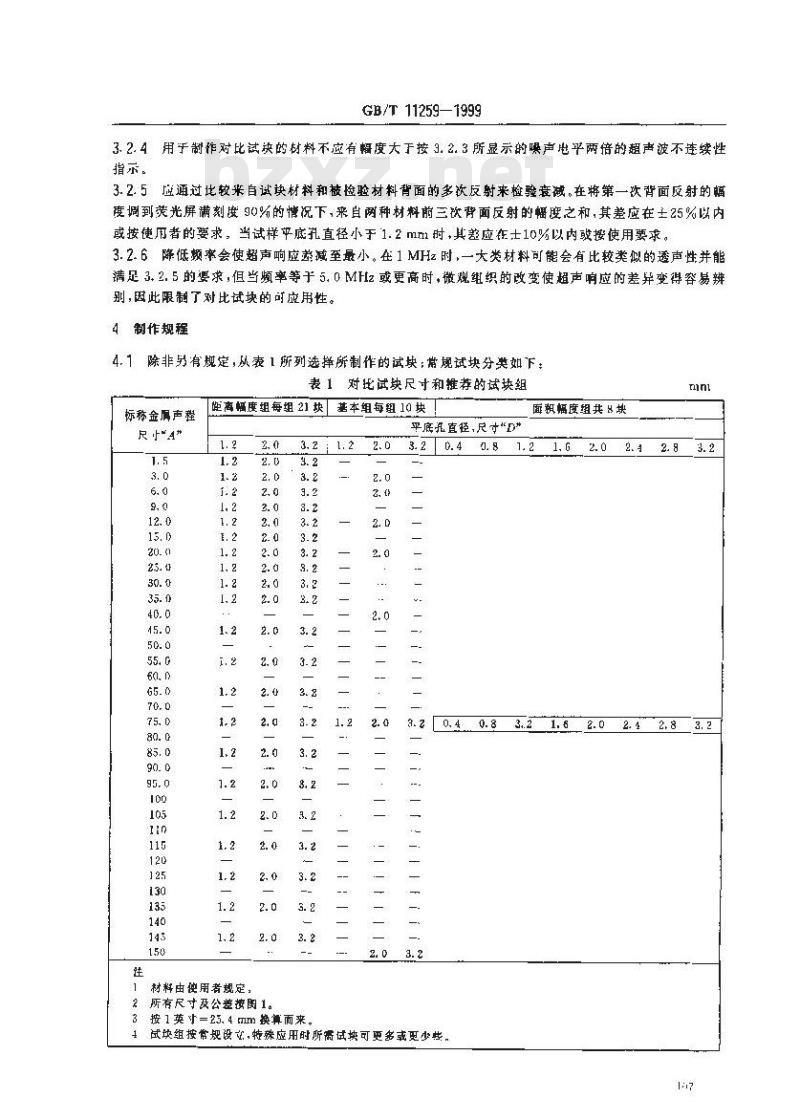

3. 2. 4用于制作对比试块的材料不应有幅度大于按 3. 2. 3 所显示的喂声电平两倍的超声波不连续性指示。
3.2.5应通过比较米自试块材料和被检验材料背面的多次反射来检验衰减。在将第一次背面反射的幅度凋到荧光屏满刻度90%的情况下，来自两种材料前三次背面反射的幅度之和，其差应在土25%以内或按使用者的要求。当试样平底孔直径小于1.2mm时，其差应在士10%以内按使用要求。3.2.6降低频率会使超声响应益减至最小。在1MHz时，一大类材料可能会有比较类似的透声性并能满足3.2.5的要求，但当频率等于5.0MHz或更高时，微观组织的改变使超声响应的差异变得容易辨别，因此限制了对比试块的可应用性。4
制作规程
4.1除非另有规定，从表1所列选择所制作的试块；常规试块分类如下：表1对出试块尺寸和推荐的试块组标称金属声程
距高幅度组每组21块基本组每组10块3. 21. 2
材料由使用者规定，
所有尺寸及公差按图1。
按 1 英寸= 25. 4 mm 换算而来。1.2
平底托直径，尺寸“D*
面积幅度组共 & 块
3.20.40.8
33.21.62.02.42.83.2
试块组按常规设文，特殊应用时所需试块可更多或更少费，1

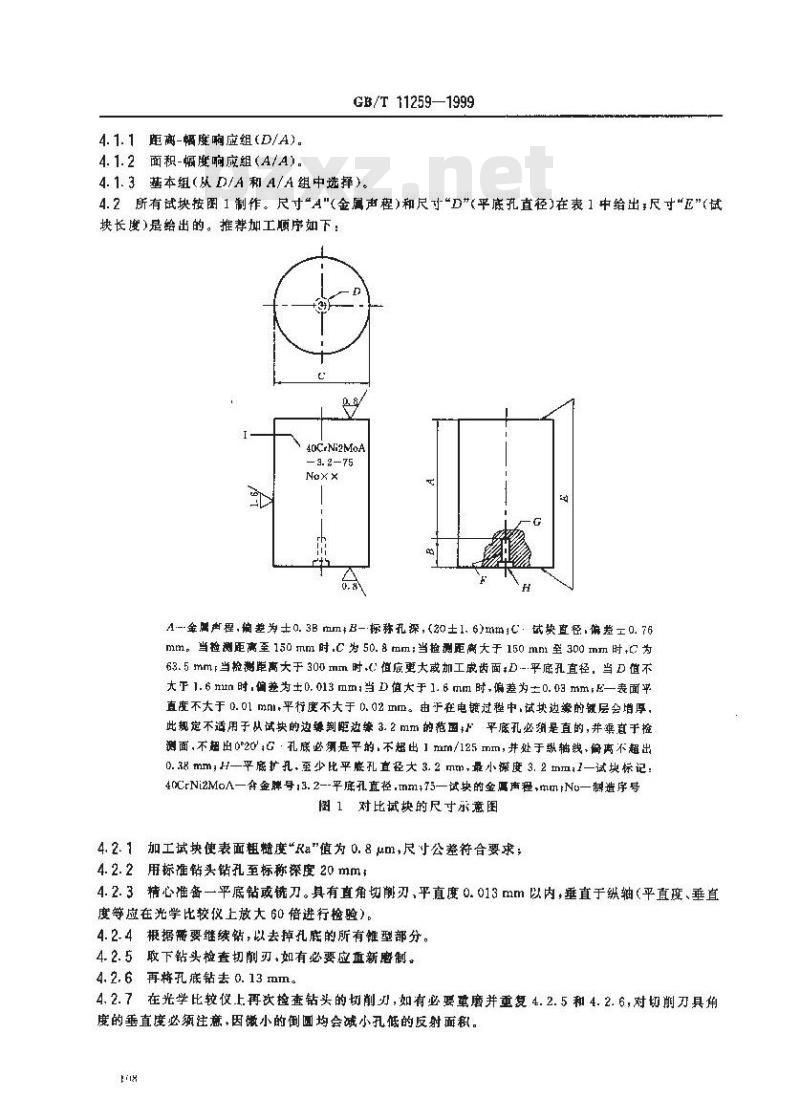

4. 1. 1 距离-幅度响应组(D/A)。4. 1. 2 面积-幅度响应组(A4/A)。GB/T11259—1999
4. 1. 3 基本组(从 D/A 和 A/A组中选择)。4.2所有试块按图 1制作。尺寸\A\(金属声程)和尺寸\D\平底孔直径)在表1中给出：尺寸\E”(试块长度)是给出的。推荐加工顺序如下：40CrNi2MoA
Nox ×
A--金属声程，偏差为士0.3BmmB-标称孔深，(20士1.6)mmC：试缺宜径.偏差工0.76mm。当检测距高至150mm时.C为50.8mm当检测更离大于150mml至300mm时，c为63.5mm当检测距离大于300mm时心值底更大或加工成齿面：D.平底孔直径，当D值不大下1.6ntm时，偏差为±0.013mm：当D值大于1.6mm时，偏差为±0.03mmE—表面平直度不大于0.01mml，平行度不大于0.02mm。由于在电镀过程中，试块边象的键层会增厚，此规定不适用于从试的边判距边练3.2mm的范函+平底孔必渐是直的，并真于检测面，不超出0°20;G·孔底必须是平的，不超出1mrm/125mm，并处于纵轴线，偏离不超出0.38mm；H一平底扩孔，至少比平底孔直径大3.2mm录小深度3.2mm；1一试块标记：40CrNi2MoA一金牌号：3.2--平底孔直径，mm:75—试块的全属声程，中mNo—制造序号图1对比减块的尺寸示意图此内容来自标准下载网
4.2.1加工试块使表面粗糙度“Ra\值为0.8um，尺寸公差符合要求；4.2.2用标准头钻孔至标称深度20mm；4.2.3精心准备一平底钻或铣刀。具有直角切削刃，平直度0.013mm以内，垂直于纵轴（平直度、垂直度等应在光学比较仪上放大60倍进行检验）。4.2.4根据需要维续钻，以去掉孔底的所有锥型部分。4.2.5取下钻头检查切削刃，如有必要应重新磨制。4.2.6再格孔底钻去0.13mm。
4.2.7在光学比较仪上再次控查钻头的切削刃，如有必要革磨并重复4.2.5和4.2.6，对切削刀具角度的垂直度必须注意，因微小的倒圆均会减小孔低的反射面积。5物理特性的检验
GB/T11259—1999

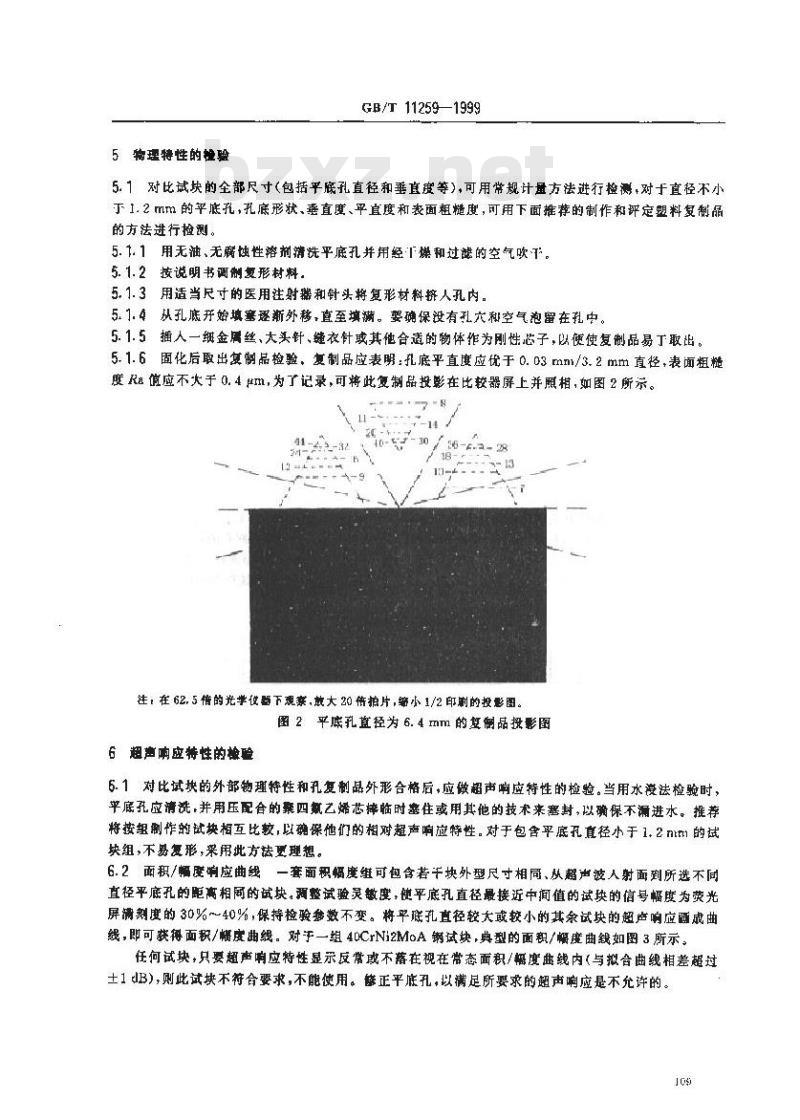

5.1对比试块的全部尺寸（包括平底孔直径和垂直度等)，可用常规计量方法进行检测，对于直径不小于1.2mm的平底孔，孔底形状、垂直度、平直度和表面粗度，可用下面推荐的制作和评定翌料复制品的方法进行检测。
5.1.1用无油、无腐蚀性剂清洗平底孔并用经下燥和过滤的空气吹T。5.1.2按说明书调制复形材料，
3用适当尺寸的医用注射器和针头将复形材料挤人孔内。5.1.4从孔底并始填塞逐渐外移，直至填满。婴确保没有孔穴和空气泡留在孔中。5插人一细金属丝、大头针、缝衣针或其他合道的物体作为刚性芯子，以便使复制品易丁取。5. 1.5
5.1.6固化后取出复制品检验，复制品应表明：孔底平直度应优于0.03mm/3.2mm直径，表面粗糙度Ra假应不火于0.4μm，为了记录，可将此复制品投影在比较器屏上并照相，如图2所示。41-6-3-32
注，在 62, 5借的光掌器下观察,放大 20 倍拍片，缔小 1/2印刷的投影图。图2平底孔直径为6.4mm的复制品投影图6超声响应特性的检验
6.1对比试块的外部物理特性和孔复制品外形合格后，应做超声响应特性的检验。当用水凌法检验时，平底孔应清洗，并用压配合的四氮艺烯芯摔临时塞住或用其他的技术来塞封，以确保不漏进水。推荐将按组制作的试块相互比较，以确保他们的相对超声响应特性。对于包含平底孔直径小于1.2nmm1的试块组，不易复形，采用此方法更理想。6.2面积/幅度响应曲线一套面积幅度维可包含若块外型尺寸相同、从超声波人射面到所选不间直径平底孔的距高相网的试块。调整试验灵数度，使平底孔直径最接近中间值的试块的信号幅度为荧光屏清刻度的30%~～40%，保持检验参数不变。将平底孔直径较大或较小的其余试块的超产响应成曲线，即可获得面积/幅度曲线。对于一组40CrNi2MoA锅试块，典型的面积/幅度曲线如图3所示。任何试块，只要超声响应特性显示反常或不落在视在常态面积/幅度曲线内（与拟合曲线相差超过土1dB），则此试块不符合要求，不能使用。静正平底孔，以满足所要求的超声响应是不允许的。1os
GB/T 11259—1999
标定点
05101520253035404550556065707580相对面积单检
检险翻率：10MHz，水程，76.20mtm探头@10mm平操头：平底孔直径：0.8-3.2mm，注：该曲线量在上述试验条性下偿制成的，当试验录件（如频窄，探头直径，水程等）改变时，或采用接触法时，该曲线可能发生变化。
图340Cr.Vi2MoA对比试块面积/幅度曲线6.3距高/幅度响应曲线
一套距离/幅度组可包含若干块外形尺寸，平底孔直径相同，但从超声波人射面到平底孔距离不同的试块。调整试验灵敏度，使超声波人射面到平底孔的距离略小于距离范围1/4的试块的信号幅度为荧光屏满刻度的70%～80%，保持参数不变，将距离较短和较长的试块的超声响应通成曲线，即可获得距离/幅度响应典线，对于一组40CrNi2MoA钢试块典型跌离/幅度响应曲线，如图4所示。
标定点
6070809010011012013010150
试块粒脸面剩平席孔的距高，mm检验频率：10MHz平底孔直径12mm;水程：76.20mm；探头：10mm平探头，注，该曲线是在上述试验条件下鲶制的。当试验条样（如频率、探头直径，水程等）改变时，或采用接触法时，该曲线可酯发生变化。
图440CrNi2MoA钢对比试块距离/幅度超声响应曲线任何试块只要超声响应特性显示反常或不落在视在的常态距商/幅度响应曲线内（与拟合曲线相差超过士1dB），则此试块不符合要求，不能使用，健正平底孔，以满足所要求的超声响应不允许的。6.4面积/幅度和距离/幅度曲线受探头波束形状变化、受近场/远场特性和受实验仪器水平和垂直线Ir
GB/T11259--1999
性的影响很大：因此，在评定对比试块响应曲线时，应对操头和仪器的工作特性（通常可以从仪器制造厂索胶)予以考竭。
7试块标记和表面保护层
7.1物理特性和超声确应特性合格的试块，可进行标记和施加保护层程序。7.1.1标记
每·试块均需作上永久性标记（按要求用钢印或蚀刻），表明材料牌号、平底孔直径、人射面到平底孔的距离、制适序号。当几套试块就其各自的明应曲线进行比较时和对其他试块组进行比较时，制作序号十分重要。如4CrNi2MoA-2.0-75No××表明试块材料为40CrNi2MaA，平底孔直径为2.0mn1,入射面到平底孔的距离为75mm，制作序号××。7.1.2保护层
在封塞平底孔之后，对于易离蚀型材料制作的对比试块的外表面可施加保护层，但此保护层必须术明显影响试块的物理尺寸和超声响应待性，对用于腐蚀环境的碳钥或合金钢试块，镀锦层允许最大度是0.020mm。
8封塞程序
8.1物理特性和超声响应待性已经符合要求，并已经作出适当标记的对比试块，推荐用如下序封塞。8.1.1用非腐蚀性溶剂清洗平底孔并用经过滤干燥的空气吹下8.1.2在如圈1所示的平底孔开口处塞人与对比试块相同材料制作的压配合塞子。8.1.3用锤子敲击塞子边缘，使扩孔周边金属外移，而封住开口。8.1.4修麻试块后表面和蜜子，使其达到图1所要求的公差。8.2用耐腐蚀合金制作的对比试块，可采用如下非强制的封塞力法。8.2.1如8.1.1清洗平底孔。
8.2.2将长3.2mm的酸醛龈料或爽四氟乙烯制成的且与平底孔能压配合的塞子，塞到孔深1/2处。8.2.3用硅橡胶化合物或适当的环氧树脂密封剂填充孔的剩余部分。8.2.4按需要将塞子调合到与试块底面平齐.采用此种封塞技术，在孔底处必须保留有足够的空隙，可省去加工平底扩孔。
9关键词
9.1面积娠度对比试块：距商幅度对比试块+金属合金对比试块+无损检测超声检验用钢对比试块。
