【国家标准(GB)】 危险货物运输 爆炸品分级试验方法和判据

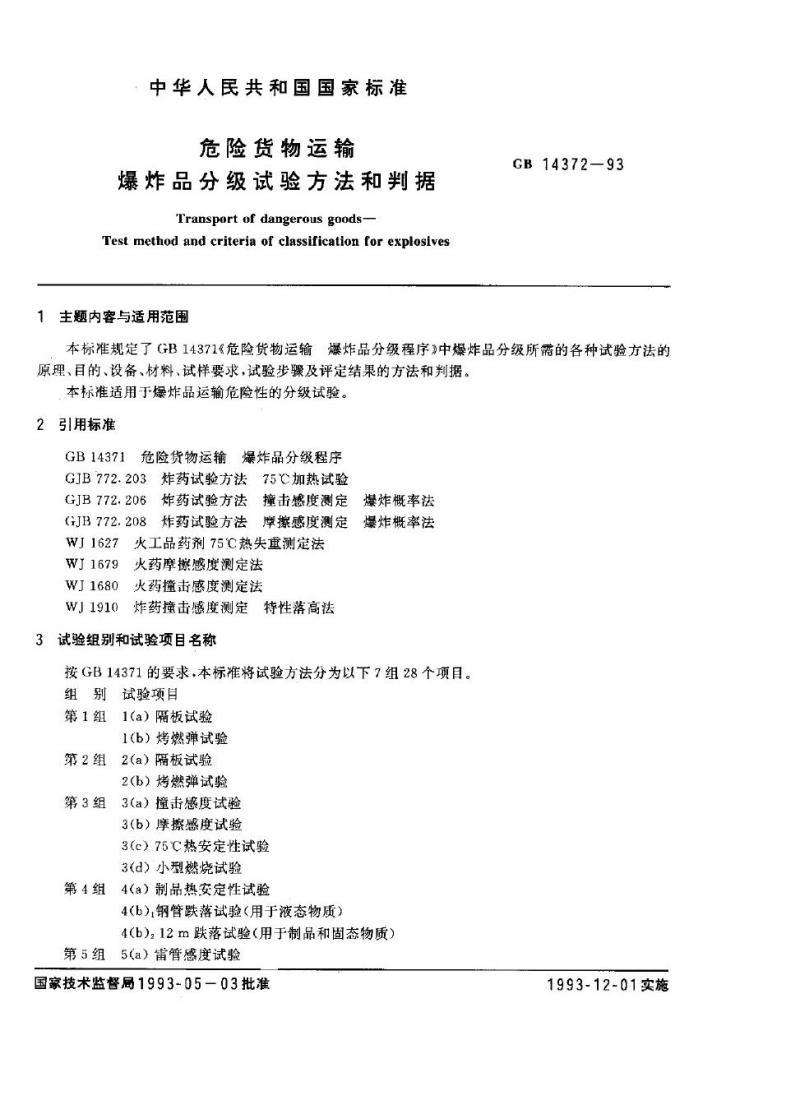

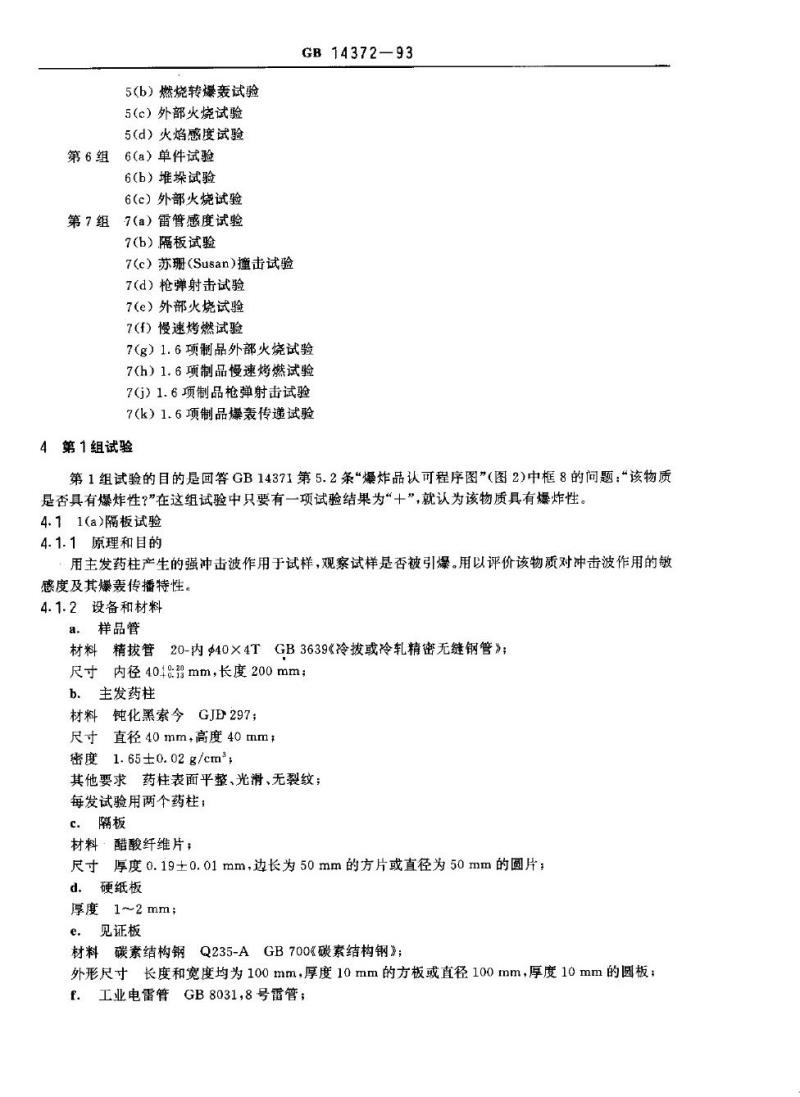

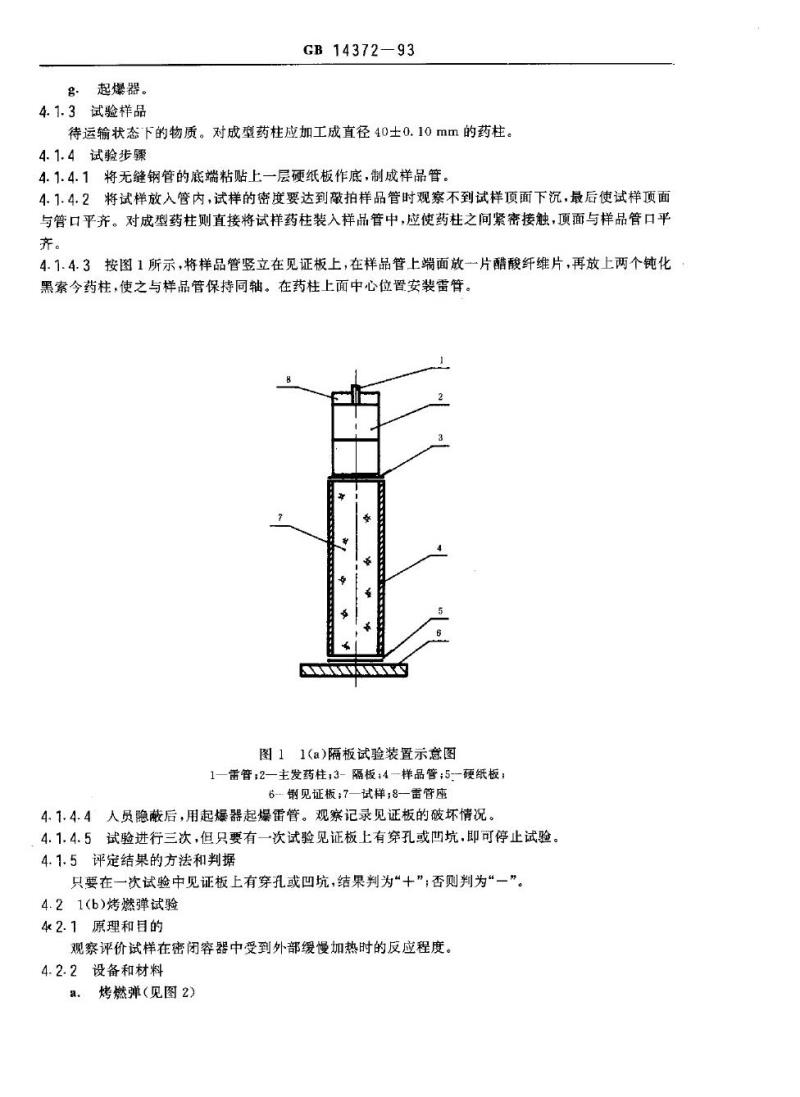

中华人民共和国国家标准 危险货物运输爆炸品分级试验方法和判据 1 主题内容与适用范围 GB14372—93 本标准规定了GB14371《危险货物运输爆炸品分级程序》中爆炸品分级所需的各种试验方法的原理、目的、设备、材料、试样要求，试验步骤及评定结果的方法和判据。本标准适用于爆炸品运输危险性的分级试验。 2 引用标准 GB14371 危险货物运输，爆炸品分级程序 炸药试验方法： 75℃加热试验 GJB772.203 炸药试验方法：撞击感度测定爆炸概率法 GJB 772.206 炸药试验方法：摩擦感度测定爆炸概率法 GJB772.208 火工品药剂75℃热失重测定法 WJ1627 火药摩擦感度测定法 WJ1679 火药撞击感度测定法 WJ1680 炸药撞击感度测定特性落高法 WJ1910 3 试验组别和试验项目名称 按GB14371的要求，本标准将试验方法分为以下7组28个项目： 第1组： 1(a) 隔板试验 1(b) 烤燃弹试验 第2组： 2(a) 隔板试验 2(b) 烤燃弹试验 第3组： 3(a) 撞击感度试验 3(b) 摩擦感度试验 3(c) 75℃热安定性试验 3(d) 小型燃烧试验 第4组： 4(a) 制品热安定性试验 4(b) 钢管跌落试验（用于液态物质） 4(b) 12m跌落试验（用于制品和固态物质） 第5组： 5(a) 雷管感度试验 5(b) 燃烧转爆轰试验 5(c) 外部火烧试验 5(d) 火焰感度试验 第6组： 6(a) 单件试验 6(b) 堆垛试验 6(c) 外部火烧试验 第7组： 7(a) 雷管感度试验 7(b) 隔板试验 7(c) 苏珊（Susan）撞击试验 7(d) 枪弹射击试验 7(e) 外部火烧试验 7(f) 慢速烤燃试验 7(g) 1.6项制品外部火烧试验 7(h) 1.6项制品慢速烤燃试验 7(j) 1.6项制品枪弹射击试验 7(k) 1.6项制品爆传递试验 4 第1组试验 第1组试验的目的是回答GB14371第5.2条“爆炸品认可程序图”（图2）中框8的问题：“该物质是否具有爆炸性？”在这组试验中只要有一项试验结果为“十”，就认为该物质具有爆炸性。 4.1 隔板试验 4.1.1 原理和目的：用主发药柱产生的强冲击波作用于试样，观察试样是否被引爆。用以评价该物质对冲击波作用的敏感度及其爆轰传播特性。 4.1.2 设备和材料： a. 样品管：材料精拔管20，内径40×4mm，长度200mm； b. 主发药柱：材料钝化黑索今，直径40mm，高度40mm，密度1.65±0.02g/cm³； c. 隔板：材料醋酸纤维片，尺寸厚度0.19±0.01mm，边长为50mm的方片或直径50mm的圆片； d. 硬纸板：厚度1~2mm； e. 见证板：材料Q235，尺寸100mm×100mm，厚度10mm。 4.1.3 试验样品：待运输状态下的物质。对成型药柱应加工成直径40±0.10mm的药柱。 4.1.4 试验步骤： 4.1.4.1 将无缝钢管底端粘贴硬纸板作底，制成样品管。 4.1.4.2 将试样放入管内，密度达到敲拍时试样不下沉，顶面平齐。 4.1.4.3 按图1所示，将样品管竖立在见证板上，样品管上端放醋酸纤维片，再放上药柱，最后安装雷管。 4.1.4.4 用起爆器起爆雷管，观察记录见证板破坏情况。 4.1.4.5 试验进行三次，只要一次试验见证板上有穿孔或凹坑，试验即停止。 4.1.5 评定结果的方法和判据：只要在一次试验中见证板上有穿孔或凹坑，结果判为“十”；否则判为“一”。 4.2 烤燃弹试验 4.2.1 原理和目的：观察评价试样在密闭容器中受到外部缓慢加热时的反应程度。 4.2.2 设备和材料：烤燃弹（见图2）。
