【国家标准(GB)】 微波和被动红外复合人侵探测器

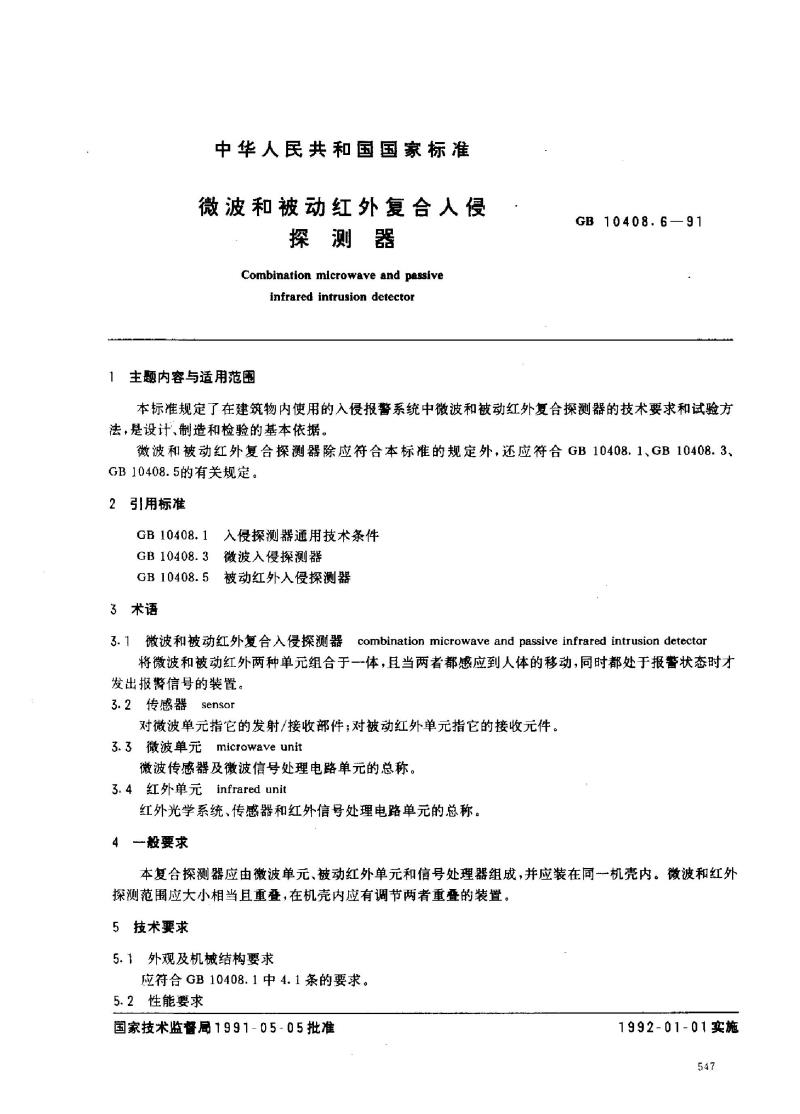

中华人民共和国国家标准 微波和被动红外复合人侵探测器 Combination microwave and passive infrared intrusion detector 1 主题内容与适用范围 GB 10408.6—91 本标准规定了在建筑物内使用的入侵报警系统中微波和被动红外复合探测器的技术要求和试验方法，是设计、制造和检验的基本依据。微波和被动红外复合探测器除应符合本标准的规定外，还应符合GB 10408.1、GB 10408.3、GB 10408.5的有关规定。 2 引用标准 入侵探测器通用技术条件 GB 10408.1 微波入侵探测器 GB 10408.3 被动红外人侵探测器 GB 10408.5 3 术语 3.1 微波和被动红外复合人侵探测器（combination microwave and passive infrared intrusion detector）：将微波和被动红外两种单元组合于一体，且当两者都感应到人体的移动，同时都处于报警状态时才发出报警信号的装置。 3.2 传感器（sensor）：对微波单元指它的发射/接收部件；对被动红外单元指它的接收元件。 3.3 微波单元（microwave unit）：微波传感器及微波信号处理电路单元的总称。 3.4 红外单元（infrared unit）：红外光学系统、传感器和红外信号处理电路单元的总称。 4 一般要求 本复合探测器应由微波单元、被动红外单元和信号处理器组成，并应装在同一机壳内。微波和红外探测范围应大小相当且重叠，在机壳内应有调节两者重叠的装置。 5 技术要求 5.1 外观及机械结构要求 应符合GB 10408.1中4.1条的要求。 5.2 性能要求 5.2.1 电性能要求 应符合GB 10408.1中4.2条的要求，其中4.2.4条灵敏度和探测范围则应符合本标准5.2.2条的规定。 5.2.2 灵敏度和探测范围 微波和红外两单元探测范围的重叠区即是复合探测器的探测范围。参考目标在探测范围的边界处，以每秒1步（约0.75m/s）的速度，在探测范围内作横向移动时，移动距离小于3m即应产生报警状态。对标称探测距离小于10m者，要求移动距离小于该探测距离的30%时，即应产生报警状态。 在规定的环境条件下，其最大的复合探测范围应不小于产品性能指标中的规定值，但不应超过此值的25%。 5.2.3 双鉴功能 当复合探测器中微波或红外单元之一受到干扰而处于报警状态时，探测器不应发出报警信号。 5.2.4 自检功能 复合探测器应有自检功能。当微波或红外单元之一失效时应能产生故障信号的指示和输出，并能切换成单单元的探测状态。 5.2.5 测试装置 复合探测器中应有下列测试装置： 步行测试指示灯：探测器应装有步行测试指示灯，用来调试警戒区域以及指示现场干扰和自身故障，步行测试结束后应能将指示灯关闭或遮挡。指示灯应能分别显示微波、红外和复合三种报警状态。推荐使用三只指示灯分别显示三种状态。规定微波为黄色、红外为绿色、复合为红色。 信号测试点：微波和红外两个探测单元都应有各自的信号测试点，用于检测灵敏度、确定探测范围和检查单元的工作状况。 5.3 环境适应性要求 应符合GB 10408.1中4.3条的要求。 5.4 稳定性 在6.1条规定的环境条件下，将探测器的灵敏度按5.2.2条的要求调整后固定不变，连续工作七天后测试探测器的探测距离的变化应不大于10%。在这期间，探测器不应产生误报警和漏报警。 5.5 抗干扰要求 5.5.1 抗热气流干扰 应符合GB 10408.1中4.6.2条的要求。 5.5.2 抗小动物干扰 复合探测器及其微波、红外单元均应分别符合GB 10408.5中4.1.6条的要求。 5.5.3 抗电磁干扰 复合探测器及其微波、红外单元均应分别符合GB 10408.1中4.6.1条的要求。 5.5.4 抗环境干扰 复合探测器应不受超出探测范围25%以外区域的任何移动物体及建筑物震动源的干扰影响而产生报警状态。 5.5.5 抗荧光灯干扰 在超出探测范围25%以外的区域，荧光灯产生的干扰不应使复合探测器产生报警状态。 5.6 耐久性 应符合GB 10408.1中4.5条的要求。 5.7 安全性要求 5.7.1 微波辐射安全剂量 应符合GB 10408.3中4.3条的要求。 5.7.2 阻燃要求 应符合GB 10408.1中4.7.3条的要求。 5.8 可靠性要求 应符合GB 10408.1中4.9条的要求。 6 试验方法 6.1 试验条件 6.1.1 探测器应安装在制造商推荐的高度。按制造商的说明书进行安装并调到最佳性能状态，在试验过程中，
