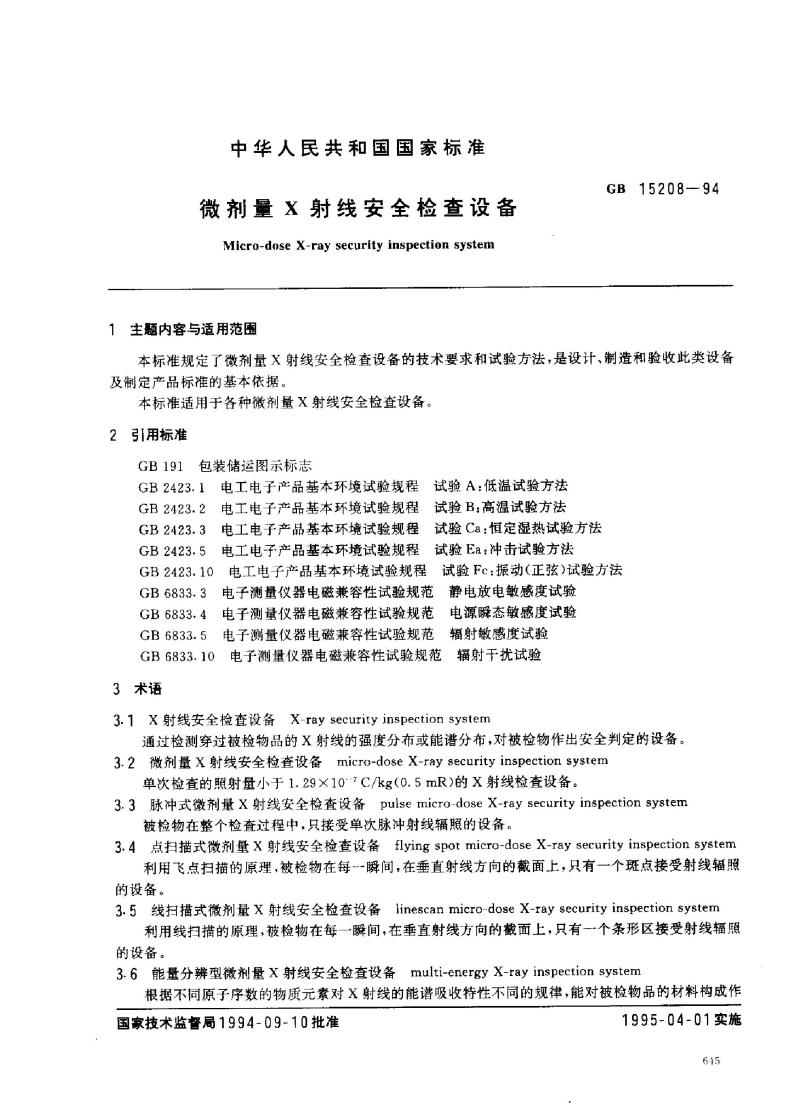

中华人民共和国国家标准 微剂量X射线安全检查设备 GB 15208—94 本标准规定了微剂量X射线安全检查设备的技术要求和试验方法，是设计、制造和验收此类设备及制定产品标准的基本依据。 本标准适用于各种微剂量X射线安全检查设备。 2 引用标准 GB 191 包装储运图示标志 GB 2423.1 电工电子产品基本环境试验规程试验A：低温试验方法 GB 2423.2 电工电子产品基本环境试验规程试验B：高温试验方法 GB 2423.3 电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法 GB 2423.5 电工电子产品基本环境试验规程试验Ea：冲击试验方法 GB 2423.10 电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法 电子测量仪器电磁兼容性试验规范 静电放电敏感度试验 GB 6833.3 电子测量仪器电磁兼容性试验规范 电源瞬态敏感度试验 GB 6833.4 电子测量仪器电磁兼容性试验规范 辐射敏感度试验 GB 6833.5 电子测量仪器电磁兼容性试验规范 辐射干扰试验 3 术语 3.1 X射线安全检查设备 X射线安全检查设备是通过检测穿过被检物品的X射线的强度分布或能谱分布，对被检物作出安全判定的设备。 3.2 微剂量X射线安全检查设备 微剂量X射线安全检查设备是指单次检查的照射量小于1.29×10^-7 C/kg（0.5mR）的X射线检查设备。 3.3 脉冲式微剂量X射线安全检查设备 脉冲式微剂量X射线安全检查设备是指被检物在整个检查过程中，只接受单次脉冲射线辐照的设备。 3.4 点扫描式微剂量X射线安全检查设备 点扫描式微剂量X射线安全检查设备利用飞点扫描的原理，设备在每一瞬间，在垂直射线方向的截面上，只有一个斑点接受射线辐照。 3.5 线扫描式微剂量X射线安全检查设备 线扫描式微剂量X射线安全检查设备利用线扫描的原理，设备在每一瞬间，在垂直射线方向的截面上，只有一个条形区接受射线辐照。 3.6 能量分辨型微剂量X射线安全检查设备 能量分辨型微剂量X射线安全检查设备能够根据不同原子序数的物质元素对X射线的能谱吸收特性差异，分辨被检物品的材料构成。 4 产品分类 根据设备的工作原理分为脉冲式、点扫描式和线扫描式；根据X射线的发射方向分为水平式和垂直式；根据设备的显示内容分为能量分辨型和非能量分辨型。 5 技术要求 5.1 一般要求 5.1.1 在间断发射X射线（发射10秒，停发10秒）的情况下，设备连续工作时间应不少于12小时。 5.1.2 具有传送系统的设备，应具备大通过率的连续检查能力。 5.1.3 X射线源应在设备的内部实现自冷却。 5.1.4 设备应具有保护接地功能。 5.1.5 工作环境条件： 环境温度：5~40°C； 相对湿度：不大于80%； 大气压力：86～106 kPa； 工作场地应清洁干燥，周围不得有腐蚀性气体。 5.1.6 设备外观应完好，表面应平整光洁，色泽均匀，无明显机械损伤，镀层不应有起泡或损坏现象，金属件应无锈蚀，塑料件应无起泡或开裂现象。所有调节和控制机构必须安装正确，操作灵活，面板上的标记清晰可见。 5.1.7 外盖板的安装、拆卸应方便，框架应有足够的强度和刚度。 5.2 性能指标 5.2.1 穿透力 应能穿透不小于6mm厚的钢板。 5.2.2 空间分辨力 应能分辨标称直径为0.254mm（AWG30#）的单根铜线。 5.2.3 灰度分辨力 应能分辨标称直径为0.404mm（AWG26#）的单根铜线。 5.2.4 单次检查照射量 应不大于2.58×10^-6 C/kg (0.1mR)。 5.2.5 泄漏射线的照射量率 应低于1.29×10^-7 C/(kg·h) (0.5mR/h)。 5.2.6 材料分辨能力（仅能量分辨型） 能量分辨型设备应能有效地区分被检物的材料组成，同时能够对有机物、无机物及其混合物赋予不同的颜色。
