【国家标准(GB)】 通过式金属探测门通用技术条件

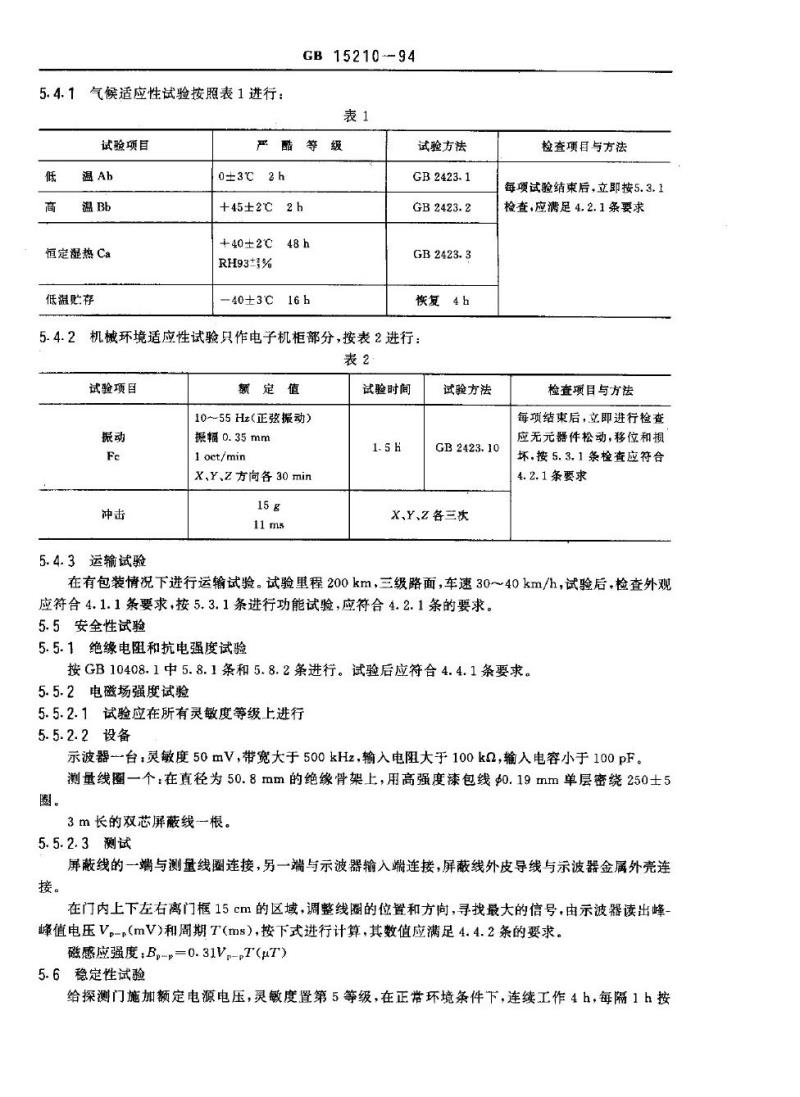

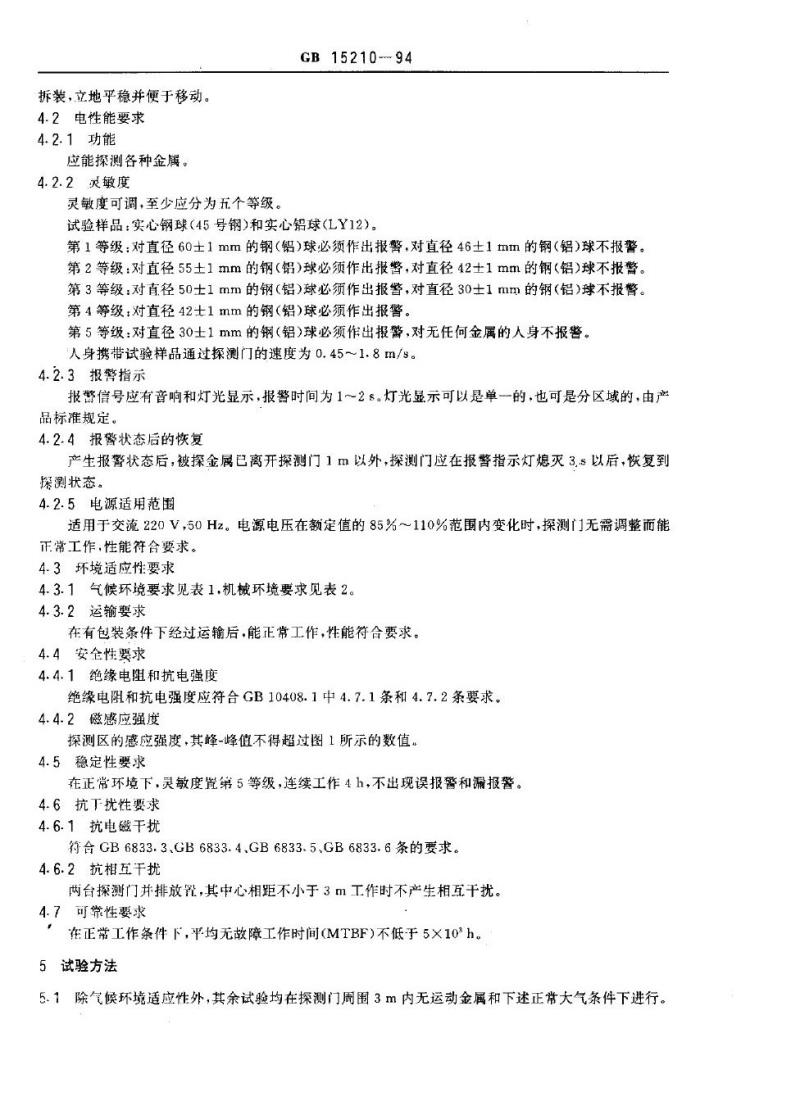

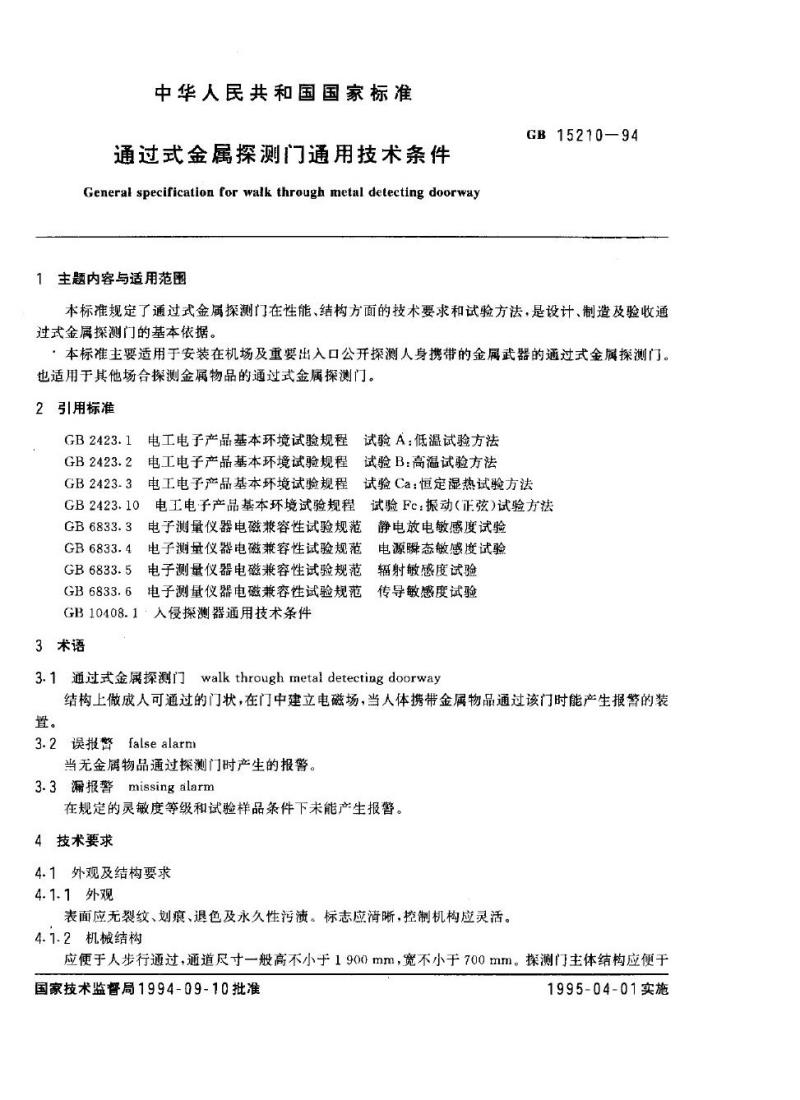

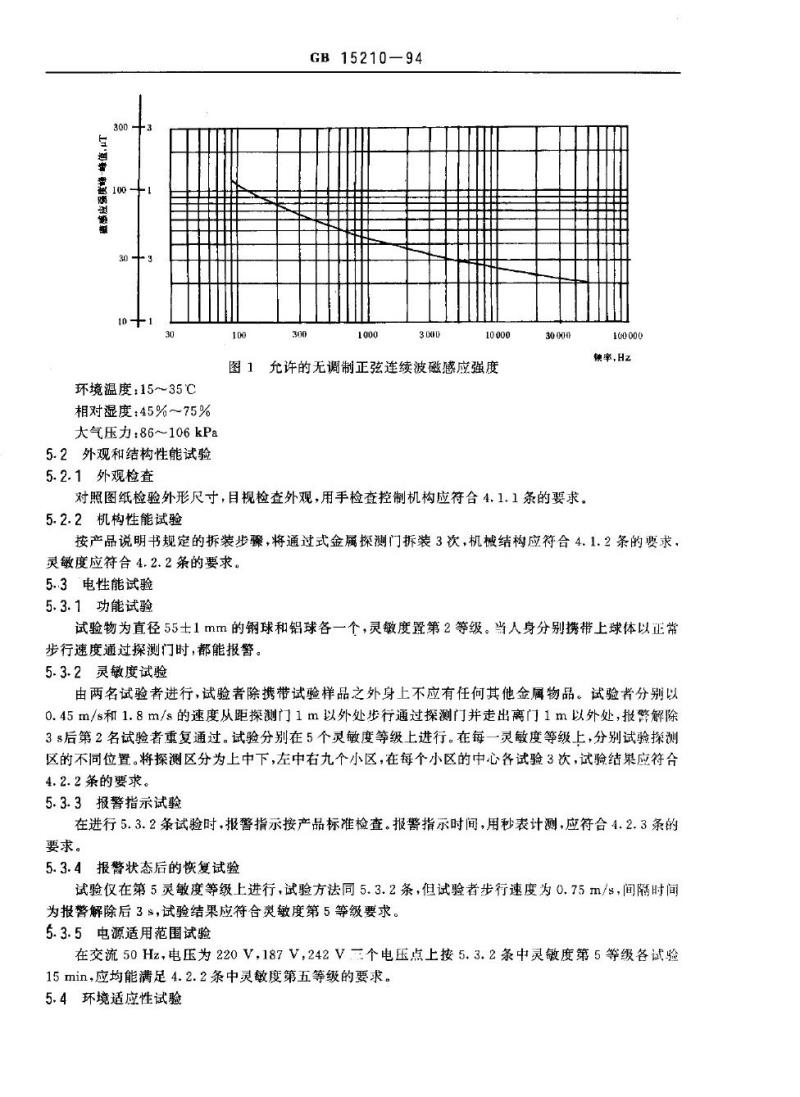

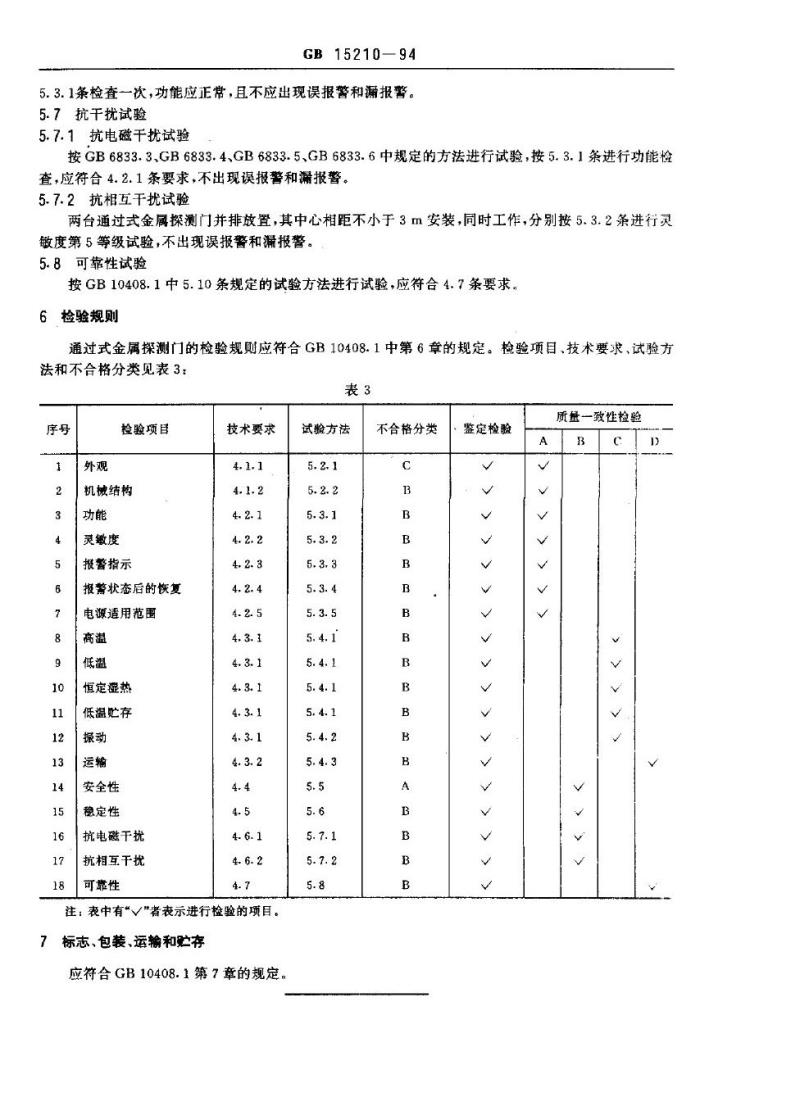

中华人民共和国国家标准 通过式金属探测门通用技术条件 GB15210—94 本标准规定了通过式金属探测门在性能、结构方面的技术要求和试验方法，是设计、制造及验收通过式金属探测门的基本依据。 本标准主要适用于安装在机场及重要出入口公开探测人身携带的金属武器的通过式金属探测门，也适用于其他场合探测金属物品的通过式金属探测门。 2 引用标准 电工电子产品基本环境试验规程试验A：低温试验方法 GB2423.1 电工电子产品基本环境试验规程试验B：高温试验方法 GB2423.2 电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法 GB2423.3 电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法 GB6833.3 电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验 GB6833.4 电子测量仪器电磁兼容性试验规范辐射敏感度试验 GB6833.5 电子测量仪器电磁兼容性试验规范传导敏感度试验 GB6833.6 入侵探测器通用技术条件 GB10408.1 3 术语 3.1 通过式金属探测门 通过式金属探测门是一种在结构上可供人通过的门状装置，在门中建立电磁场，当人体携带金属物品通过该门时，能产生报警。 3.2 误报警 误报警是指在无金属物品通过探测门时产生的报警。 3.3 漏报警 漏报警是指在规定的灵敏度等级和试验条件下未能产生报警的情况。 4 技术要求 4.1 外观及结构要求 4.1.1 外观：表面应无裂纹、划痕、退色及永久性污渍，标志应清晰，控制机构应灵活。 4.1.2 机械结构：应便于人步行通过，通道尺寸一般高不小于1900mm，宽不小于700mm。探测门主体结构应便于拆装，立地平稳并便于移动。 4.2 电性能要求 4.2.1 功能：应能探测各种金属。 4.2.2 灵敏度：灵敏度可调，至少应分为五个等级。 第1等级：对直径60±1mm的钢（铝）球必须报警，直径46±1mm的钢（铝）球不报警。 第2等级：对直径55±1mm的钢（铝）球必须报警，直径42±1mm的钢（铝）球不报警。 第3等级：对直径50±1mm的钢（铝）球必须报警，直径30±1mm的钢（铝）球不报警。 第4等级：对直径42±1mm的钢（铝）球必须报警。 第5等级：对直径30±1mm的钢（铝）球必须报警，无金属物品通过时不报警。 4.2.3 报警指示：报警信号应有音响和灯光显示，报警时间为1～2秒。 4.2.4 报警状态后的恢复：报警指示灯熄灭3秒后，探测门应恢复到探测状态。 4.2.5 电源适用范围：适用于交流220V，50Hz电源，电源电压在额定值的85%～110%范围内变化时，探测门无需调整能正常工作。 4.3 环境适应性要求 4.3.1 气候环境要求见表1，机械环境要求见表2。 4.3.2 运输要求：在有包装条件下运输后，探测门能正常工作，性能符合要求。 4.4 安全性要求 4.4.1 绝缘电阻和抗电强度：应符合GB10408.1中相关要求。 4.4.2 磁感应强度：探测区的感应强度，其峰-峰值不得超过规定值。 4.5 稳定性要求：在正常环境下，灵敏度置第5等级，连续工作4小时，不出现误报警和漏报警。 4.6 抗干扰性要求 4.6.1 抗电磁干扰：符合GB6833.3、GB6833.4、GB6833.5、GB6833.6条要求。 4.6.2 抗相互干扰：两台探测门并排放置，中心相距不小于3米，工作时不产生相互干扰。 4.7 可靠性要求：在正常工作条件下，平均无故障工作时间（MTBF）不低于5000小时。 5 试验方法 5.1 除气候环境适应性外，其他试验均在探测门周围3米内无运动金属和正常大气条件下进行。 环境温度：15～35℃ 相对湿度：45%～75% 大气压力：86～106kPa 5.2 外观和结构性能试验 5.2.1 外观检查：应无裂纹、划痕、退色及污渍等。
