【国家标准(GB)】 视频入侵报警器

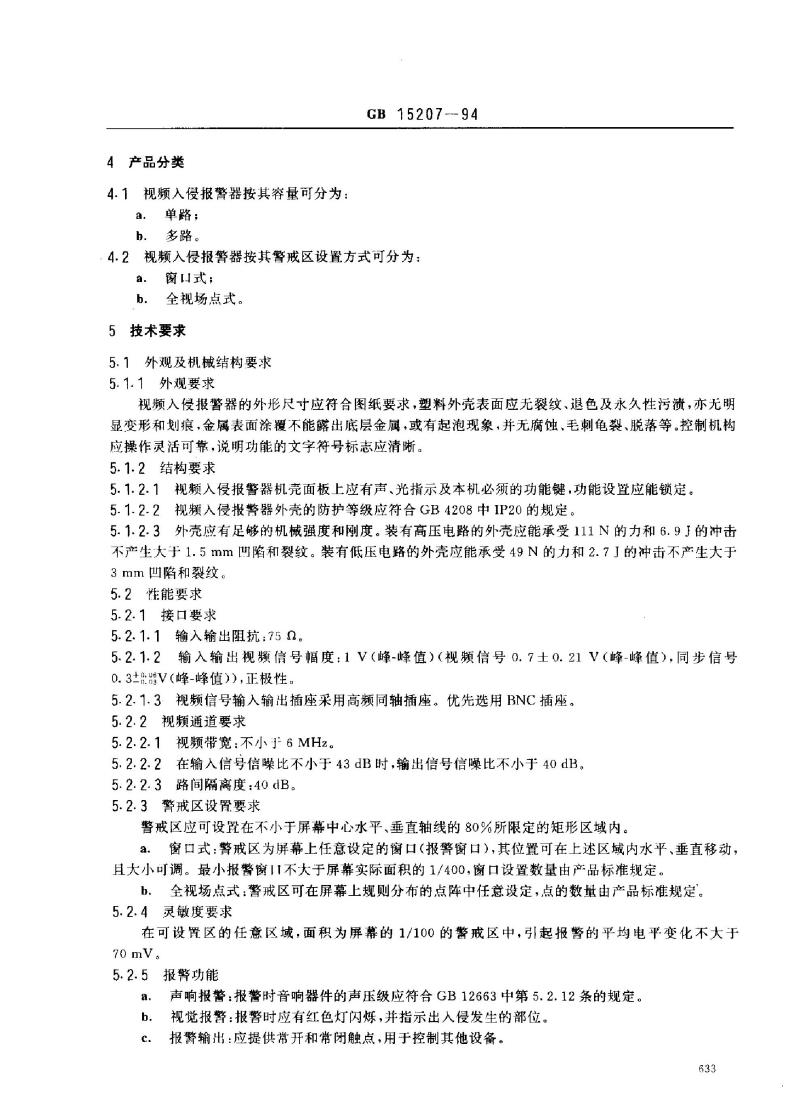

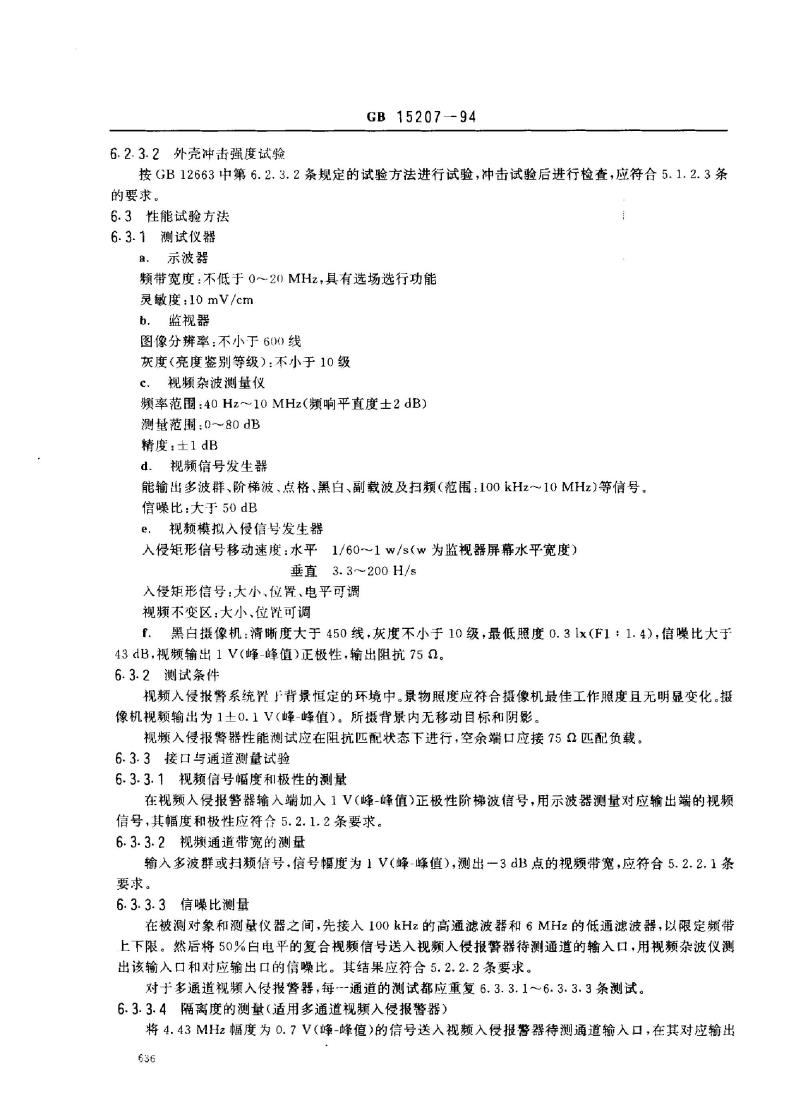

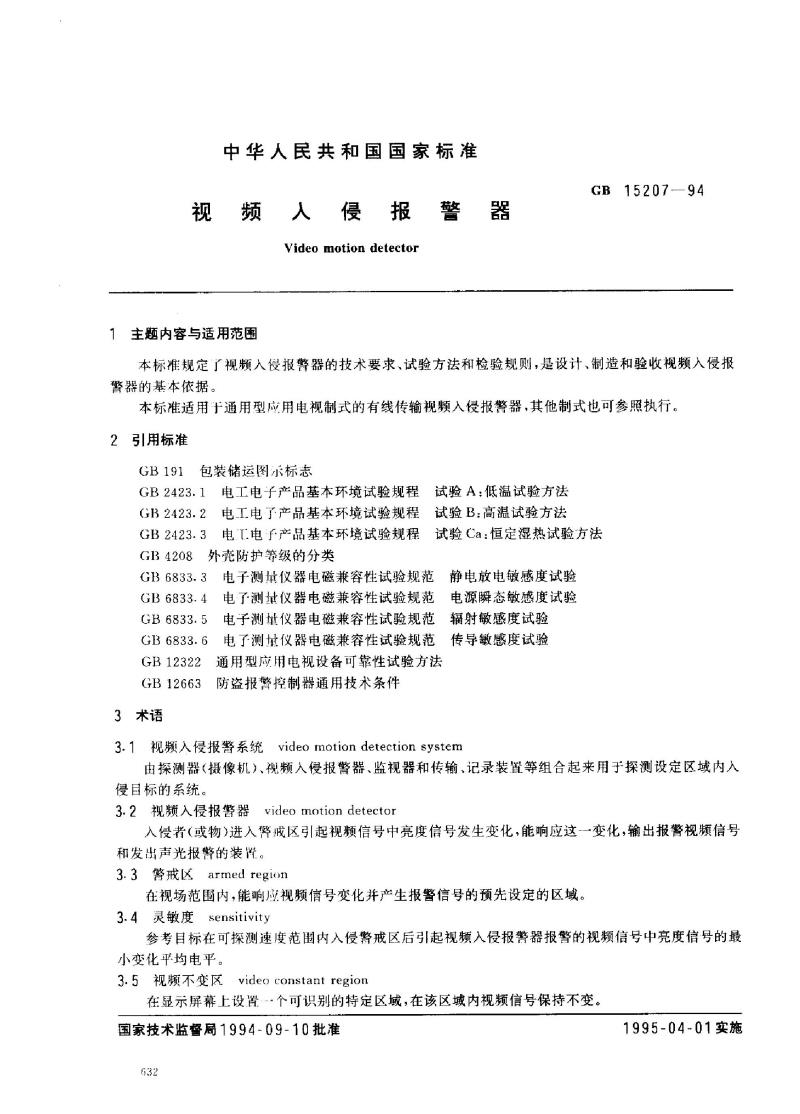

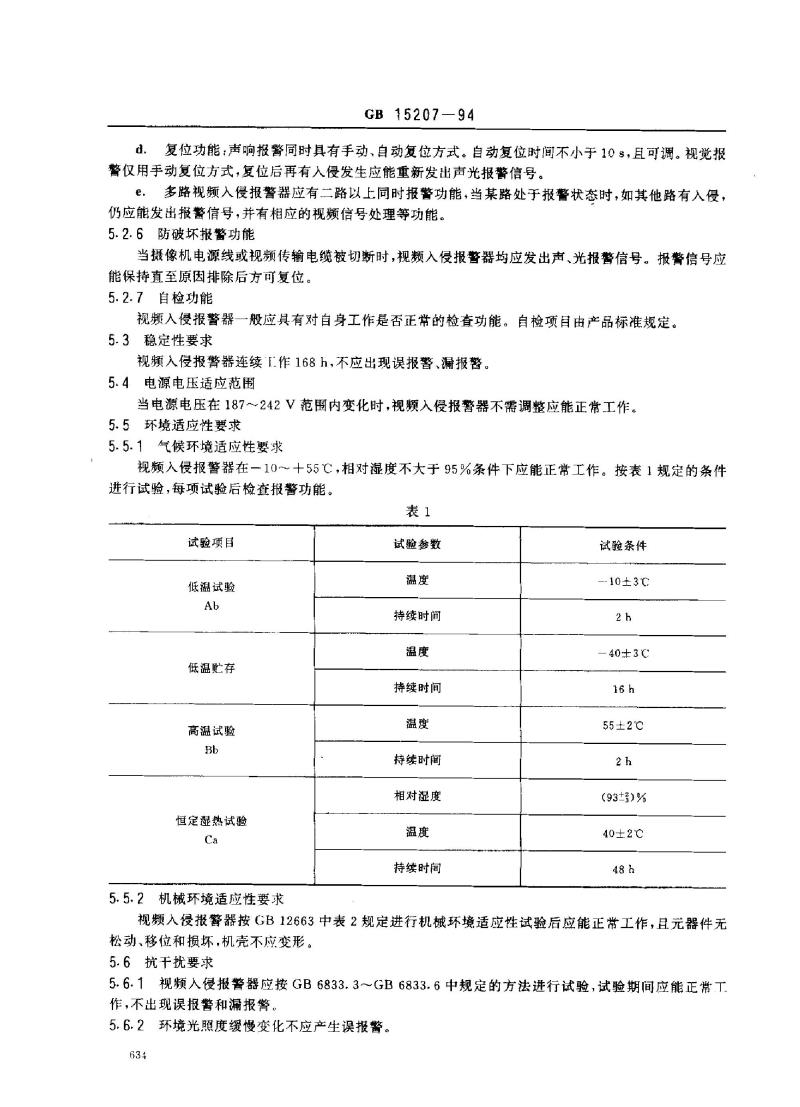

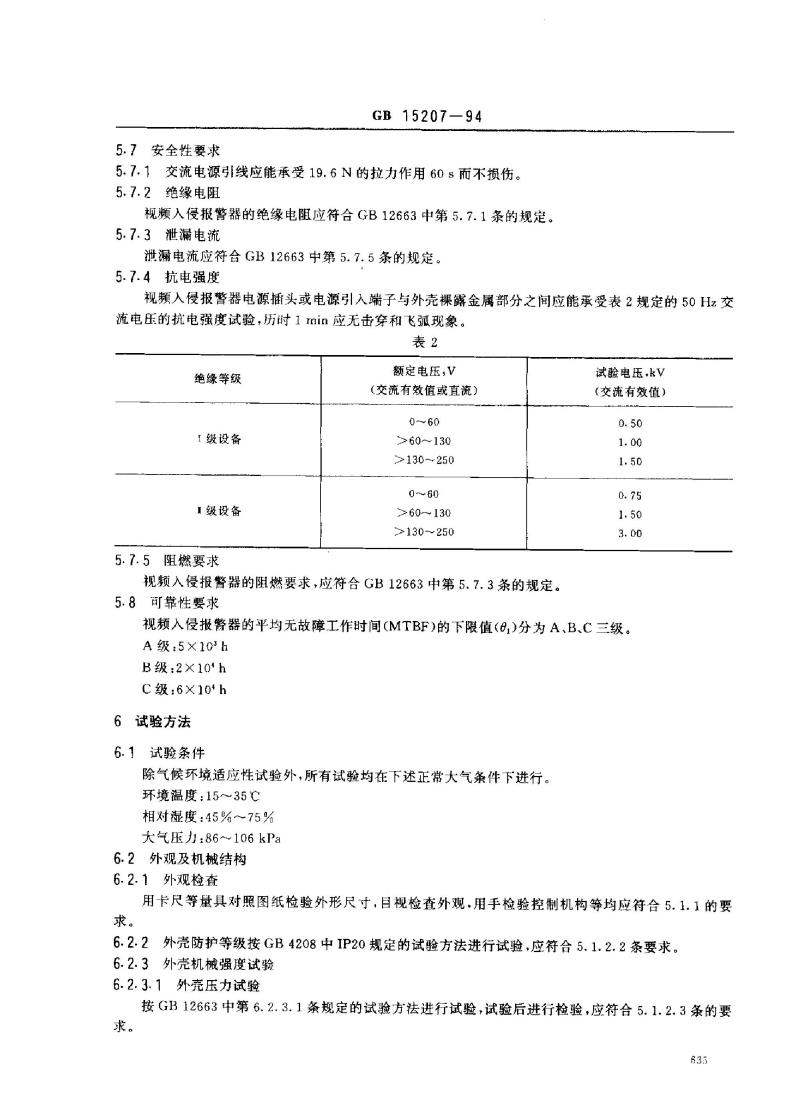

中华人民共和国国家标准 视频入侵报警器 Video motion detector 1. 主题内容与适用范围 本标准规定了视频入侵报警器的技术要求、试验方法和检验规则，是设计、制造和验收视频入侵报警器的基本依据。本标准适用于通用型应用电视制式的有线传输视频入侵报警器，其他制式也可参照执行。 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB191 包装储运图示标志 GB2423.1 电工电子产品基本环境试验规程试验A：低温试验方法 GB2423.2 电工电子产品基本环境试验规程试验B：高温试验方法 GB2423.3 电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法 GB4208 外壳防护等级的分类 GB 6833.3 电子测量仪器电磁兼容性试验规范静电放电敏感度试验 GB6833.4 电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验 GB6833.5 辐射敏感度试验 GB6833.6 传导敏感度试验 GB 12322 防盗报警控制器通用技术条件 GB 12663 电子设备可靠性试验方法 3. 术语 3.1 视频入侵报警系统 video motion detection system 由探测器（摄像机）、视频入侵报警器、监视器和传输、记录装置等组合起来，用于探测设定区域内入侵目标的系统。 3.2 视频入侵报警器 当人或物进入警戒区引起视频信号中亮度信号发生变化时，能够响应这一变化并输出报警视频信号和发出声光报警的装置。 3.3 警戒区 armed region 在视场范围内，能够响应视频信号变化并产生报警信号的预先设定的区域。 3.4 灵敏度 sensitivity 参考目标在可探测速度范围内，进入警戒区后引起视频入侵报警器报警的视频信号中亮度信号的最小变化平均电平。 3.5 视频不变区 video constant region 在显示屏幕上设置的可识别的特定区域，在该区域内视频信号保持不变。 4. 产品分类 4.1 按容量分类 a. 单路； b. 多路。 4.2 按警戒区设置方式分类 a. 窗口式； b. 全视场点式。 5. 技术要求 5.1 外观及机械结构要求 5.1.1 外观要求 视频入侵报警器的外形尺寸应符合图纸要求，塑料外壳表面应无裂纹、退色及永久性污渍，无明显变形和划痕，金属表面涂覆不能露出底层金属或有起泡现象，并无腐蚀、毛刺龟裂、脱落等。控制机构应操作灵活可靠，说明功能的文字符号标志应清晰。 5.1.2 结构要求 5.1.2.1 视频入侵报警器机壳面板上应有声、光指示及本机必须的功能键，功能设置应能锁定。 5.1.2.2 视频入侵报警器外壳的防护等级应符合GB4208中IP20的规定。 5.1.2.3 外壳应有足够的机械强度和刚度，装有高压电路的外壳应能承受111N的力和6.9J的冲击，不产生大于1.5mm的凹陷和裂纹；装有低压电路的外壳应能承受49N的力和2.7J的冲击，不产生大于3mm的凹陷和裂纹。 5.2 性能要求 5.2.1 接口要求 5.2.1.1 输入输出阻抗：75Ω。 5.2.1.2 输入输出视频信号幅度：1V（峰-峰值）（视频信号0.7±0.21V（峰-峰值），同步信号0.3±8V（峰-峰值）），正极性。 5.2.1.3 视频信号输入输出插座采用高频同轴插座，优先选用BNC插座。 5.2.2 视频通道要求 5.2.2.1 视频带宽：不小于6MHz。 5.2.2.2 在输入信号信噪比不小于43dB时，输出信号信噪比不小于40dB。 5.2.2.3 路间隔离度：40dB。 5.2.3 警戒区设置要求 警戒区应可设置在不小于屏幕中心水平、垂直轴线的80%所限定的矩形区域内。 a. 窗口式：警戒区为屏幕上任意设定的窗口（报警窗口），其位置可在上述区域内水平、垂直移动，且大小可调。最小报警窗口不大于屏幕实际面积的1/400，窗口设置数量由产品标准规定。 b. 全视场点式：警戒区可在屏幕上规则分布的点阵中任意设定，点的数量由产品标准规定。 5.2.4 灵敏度要求 在可设置区的任意区域，面积为屏幕的1/100的警戒区中，引起报警的平均电平变化不大于70mV。 5.2.5 报警功能 声响报警：报警时音响器件的声压级应符合GB12663中第5.2.12条的规定。 视觉报警：报警时应有红色灯闪烁，并指示出人侵发生的部位。 报警输出：应提供常开和常闭触点，用于控制其他设备。 复位功能：声响报警同时具有手动、自动复位方式。自动复位时间不小于10秒，且可调。
