【国家标准(GB)】 手持式金属探测器 技术条件

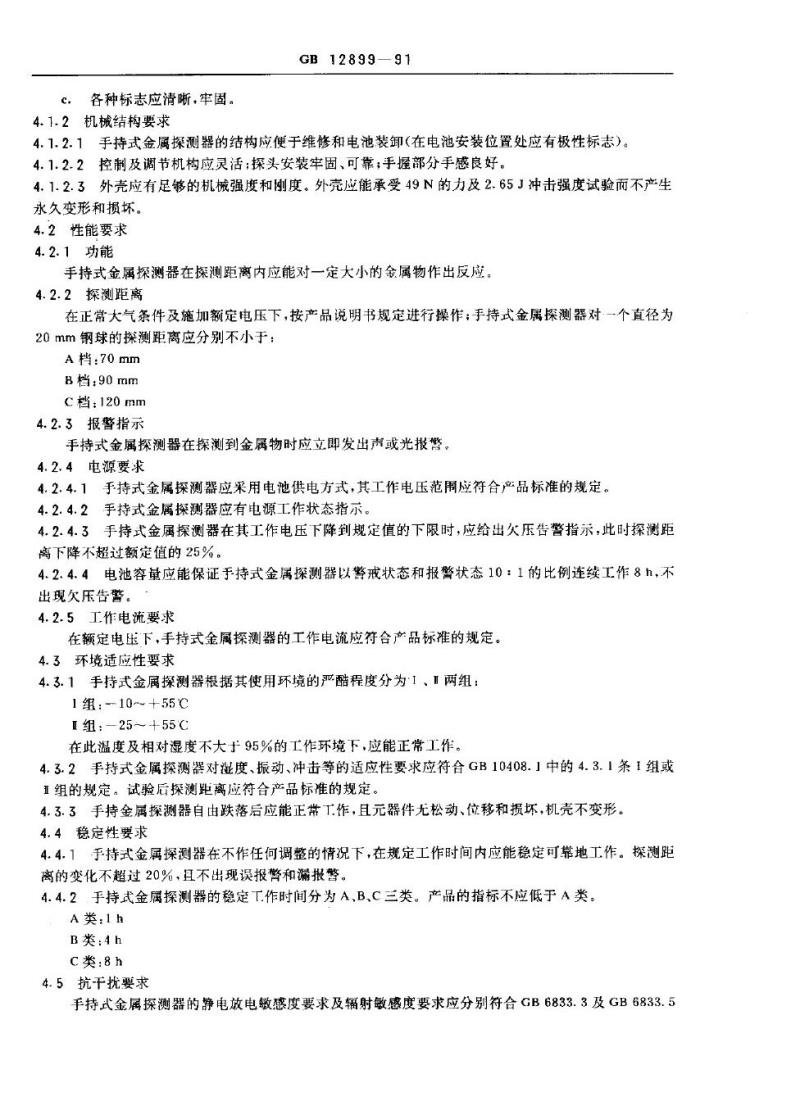

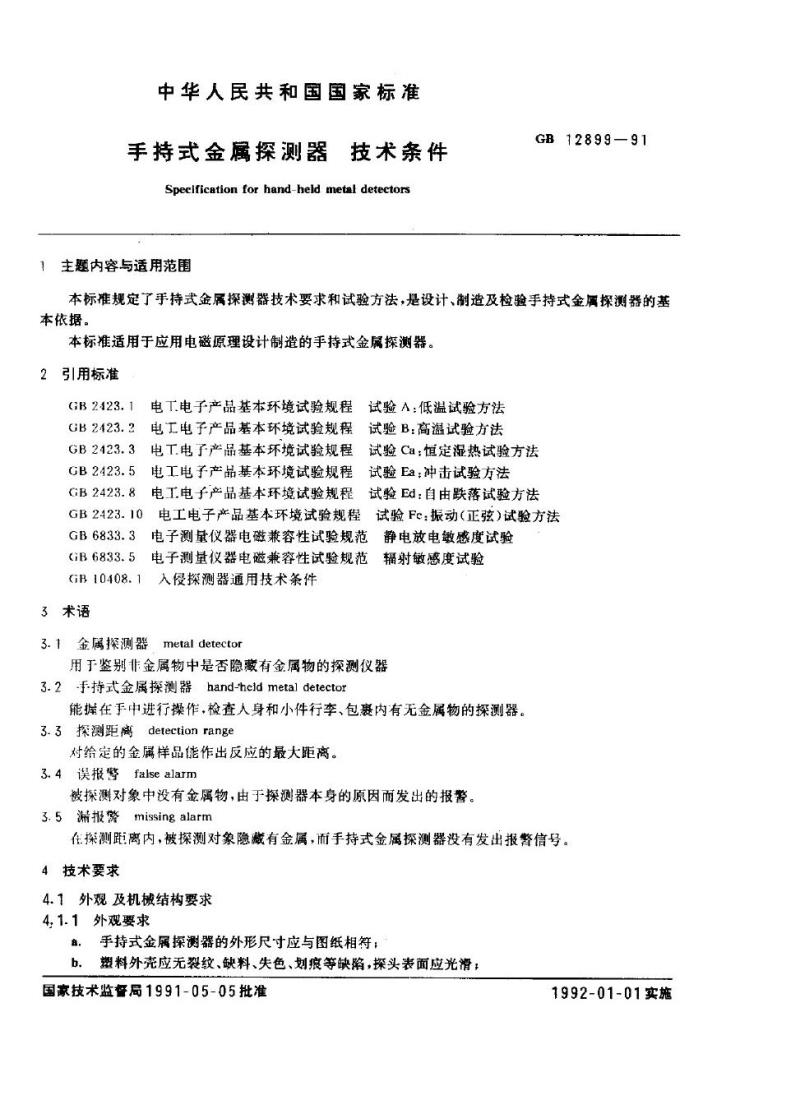

中华人民共和国国家标准 手持式金属探测器 技术条件 Specification for hand-held metal detectors 1. 主题内容与适用范围 本标准规定了手持式金属探测器的技术要求和试验方法，是设计、制造及检验手持式金属探测器的基本依据。本标准适用于应用电磁原理设计制造的手持式金属探测器。 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB2423.1 电工电子产品基本环境试验规程试验A：低温试验方法 GB2423.2 电工电子产品基本环境试验规程试验B：高温试验方法 GB2423.3 电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法 GB 2423.5 电工电子产品基本环境试验规程试验Ea：冲击试验方法 GB2423.10 电工电子产品基本环境试验规程试验Ed：自由跌落试验方法 GB6833.3 电子测量仪器电磁兼容性试验规范静电放电敏感度试验 GB6833.5 电子测量仪器电磁兼容性试验规范辐射敏感度试验 GB 10408.1 入侵探测器通用技术条件 3. 术语 3.1 金属探测器 metal detector 用于鉴别非金属物中是否隐藏有金属物的探测仪器。 3.2 手持式金属探测器 hand-held metal detector 能撑在手中进行操作，检查人身和小件行李、包衫内有无金属物的探测器。 3.3 探测距离 detection range 对给定的金属样品能作出反应的最大距离。 3.4 误报警 false alarm 被探测对象中没有金属物，由于探测器本身的原因而发出的报警。 3.5 满报警 missing alarm 在探测距离内，被探测对象隐藏有金属，而手持式金属探测器没有发出报警信号。 4. 技术要求 4.1 外观及机械结构要求 4.1.1 外观要求 手持式金属探测器的外形尺寸应与图纸相符；塑料外壳应无裂纹、缺料、失色、划痕等缺陷，探头表面应光滑；各种标志应清晰，牢固。 4.1.2 机械结构要求 4.1.2.1 手持式金属探测器的结构应便于维修和电池装卸（在电池安装位置处应有极性标志）。 4.1.2.2 控制及调节机构应灵活；探头安装牢固、可靠；手握部分手感良好。 4.1.2.3 外壳应有足够的机械强度和刚度，外壳应能承受49N的力及2.65J冲击强度试验而不产生永久变形和损坏。 4.2 性能要求 4.2.1 功能 手持式金属探测器在探测距离内应能对一定大小的金属物作出反应。 4.2.2 探测距离 在正常大气条件及施加额定电压下，按产品说明书规定进行操作；手持式金属探测器对一个直径为20mm钢球的探测距离应分别不小于：A档：70mm；B档：90mm；C档：120mm。 4.2.3 报警指示 手持式金属探测器在探测到金属物时应立即发出声或光报警。 4.2.4 电源要求 4.2.4.1 手持式金属探测器应采用电池供电方式，其工作电压范围应符合产品标准的规定。 4.2.4.2 手持式金属探测器应有电源工作状态指示。 4.2.4.3 手持式金属探测器在其工作电压下降到规定值的下限时，应给出欠压告警指示，此时探测距离下降不超过额定值的25%。 4.2.4.4 电池容量应能保证手持式金属探测器以警戒状态和报警状态10：1的比例连续工作8小时，不出现欠压告警。 4.2.5 工作电流要求 在额定电压下，手持式金属探测器的工作电流应符合产品标准的规定。 4.3 环境适应性要求 4.3.1 手持式金属探测器根据其使用环境的严酷程度分为1、I两组： 1组：10℃~+55℃ I组：-25℃~+55℃ 在此温度及相对湿度不大于95%的工作环境下，应能正常工作。 4.3.2 手持式金属探测器对湿度、振动、冲击等的适应性要求应符合GB10408.1中的4.3.1条1组或I组的规定。试验后探测距离应符合产品标准的规定。 4.3.3 手持金属探测器自由跌落后应能正常工作，且元器件无松动、位移和损坏，机壳不变形。 4.4 稳定性要求 4.4.1 手持式金属探测器在不作任何调整的情况下，在规定工作时间内应能稳定可靠地工作。探测距离的变化不超过20%，且不出现误报警和漏报警。 4.4.2 手持式金属探测器的稳定工作时间分为A、B、C三类。产品的指标不应低于A类。 A类：1h； B类：4h； C类：8h。 4.5 抗干扰要求 手持式金属探测器的静电放电敏感度要求及辐射敏感度要求应分别符合GB6833.3及GB6833.5规定的要求。 4.6 可靠性要求 手持式金属探测器在正常大气条件下平均无故障工作时间（MTBF）分为A、B、C三级，产品的指标不应低于A级。 A级：1000h； B级：500h。
