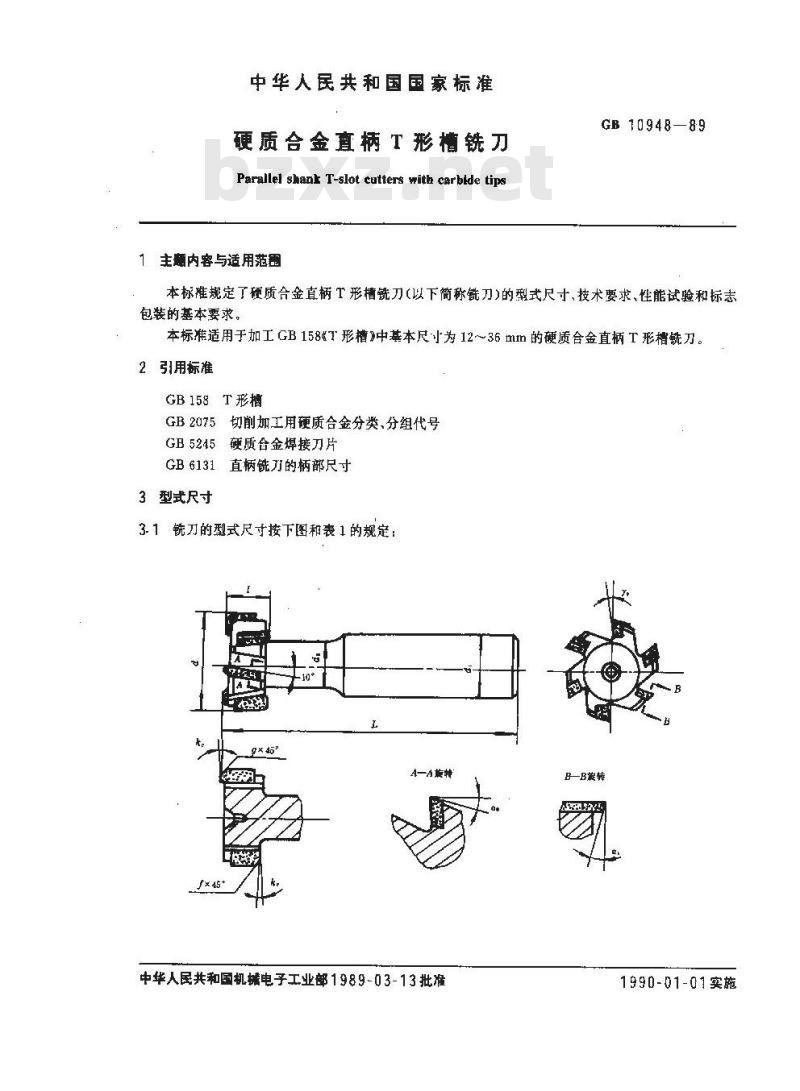

中华人民共和国国家标准
硬质合金直柄T形槽铣刀
Parallel shank T-slot cutters with carbide tips主迦内容与适用范围
GB 10948—89
本标准规定了硬质合金直柄T形槽铣刀（以下简称镜刀)的型式尺寸、技术要求、性能试验和标志包装的基本要求。
本标准适用于加工GB158%T形槽》中基本尺小为12～36mm的硬质合金直柄T形槽铣刀。2引用标准
GB 158T形槽
GB2075切前加工用硬质合金分类、分组代号GB5245硬质合金焊接刀片
GB6131直柄铣刃的柄部尺寸
3型式尺寸免费标准bzxz.net
3.1铣刀的型式尺寸按下图和表1的规定7x4a
B—B旋转
中华人民共和国机撼电子工业部1989-03-13批准1990-01-01实施
T形播
GB10948—89

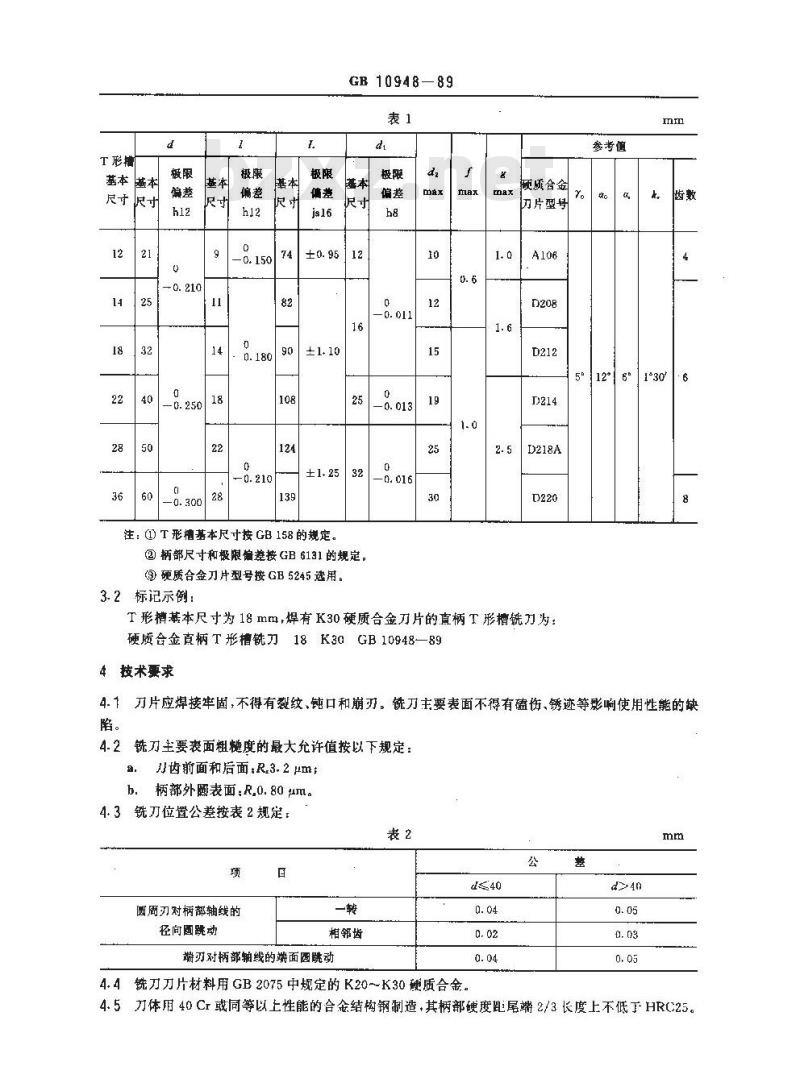

注：T形槽基本尺寸按GB158的规定。②柄部尺寸和极限愉差按GB 6131的规定。③硬质合金刀片型号按GB5245选用。3.2标记示例：
质合金
刀片型号
T形樽基本尺寸为18mm，焊有K30硬质合金刀片的直柄T形槽铣刀为：硬质合金直柄T形槽铣刀18K30GB10948-894技术要求
参考值
4.1刀片应焊接牢固，不得有裂纹、钝口和崩刃。铣刀主要表面不得有磕伤、锈迹等影响使用性能的缺陷。
4.2铣刀主要表面粗糖度的最大允许值按以下规定：a.齿前面和后面：R.3.2μm；
b.柄部外圆表面：R0.80um。
4.3铣刀位置公差按表2规定：
圆周刃对柄部轴线的
径向既动
相邻齿
端刃对柄部轴线的端面圆跳动
4.4铣刀刀片材料用GB2075中规定的K20~K30硬质合金40

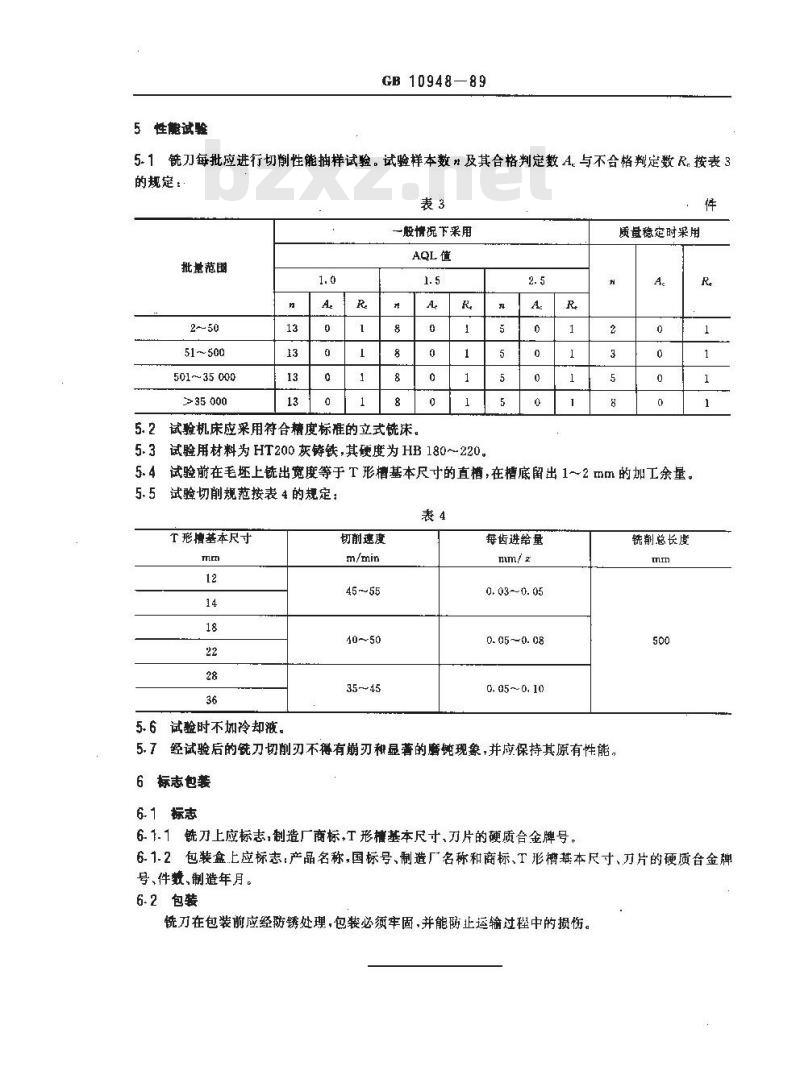

4.5刀体用40Cr或同等以上性能的合金结构钢制造·其柄部硬度距尾端2/3长度上不低下HRC25。5性能试验
GB 10948—89
5.1镜刀每批应进行切削性能抽样试验。试验样本数及其合格判定数A.与不合格判定数R.按表3的规定：
一般情况下采用
批量范
51~500
501~35 000
>35 000
AQL值
5.2试验机床应采用符合精度标推的立式铣床。R
5.3试验用材料为HT200灰铸铁，其硬度为HB180～220。5
质量稳定时采用
5.4试验前在毛坏上铣出宽度等于T形槽基本尺寸的直槽，在槽底留出1～2mm的加工会量。5.5试验切规范按表4的规定：
T形撸本尺寸
5.6试验时不加冷却液，
切前速度
40~-50
每齿进给量
0. 03~~0. 05
0. 05~0. 08
0. 05 ~ 0. 10
5.7经试验后的铣刀切削刃不得有崩刃和显著的磨撬现象,并应保持其原有性能。6标志包装
6.1标志
6-1-1铣刀上应标志，制造厂商标，T形槽基本尺寸、刀片的硬质合金牌号。铣削总长度
6.1.2包装盒.上应标志，产品名称，国标号、制造厂名称和商标、T形精基本尺寸、刀片的硬质合金牌号、件数、制造年月。
6.2包装

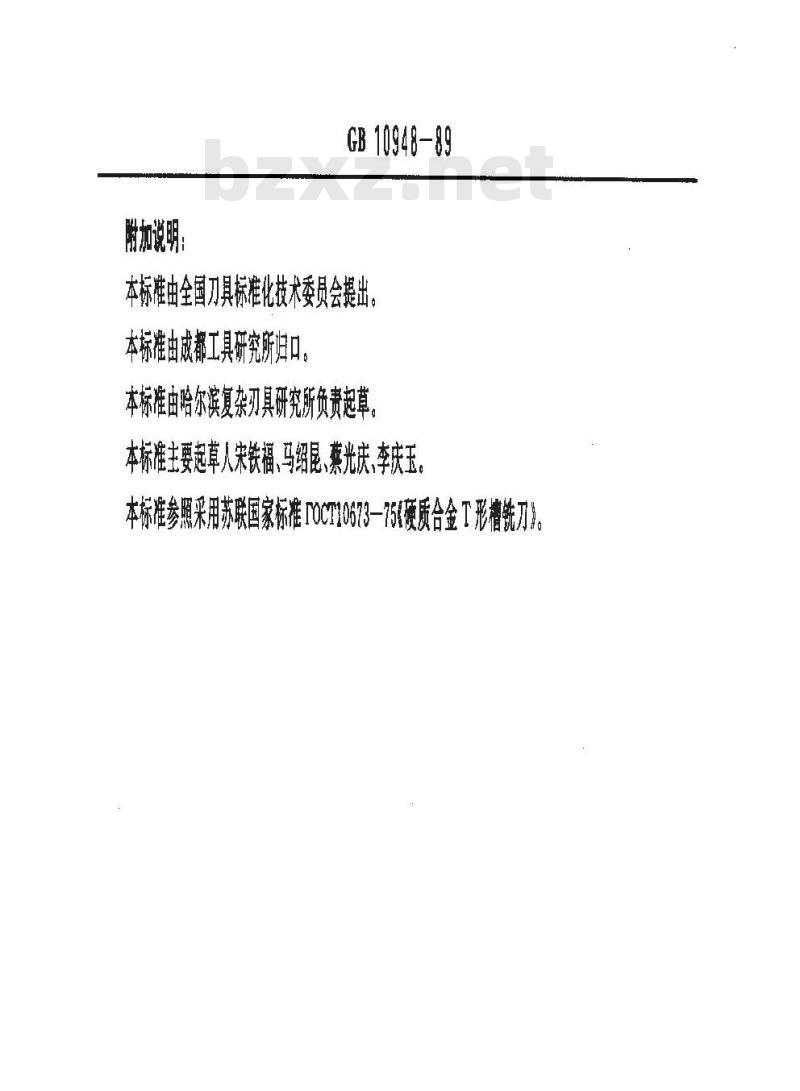

铣刀在包装前应经防锈处理，包装必须牢固，并能防止运输过程中的损伤。时加说明
GB10948-89
本标准由全国刀具标准化技术委员会提出。本标准由成都工具研究所归口。本标准由哈尔滨复杂刃具研究所负责起草。本标准主要起草人宋铁福、马绍昆、蒸光庆、李庆五。本标准照采用联国家标C3-质合金形
