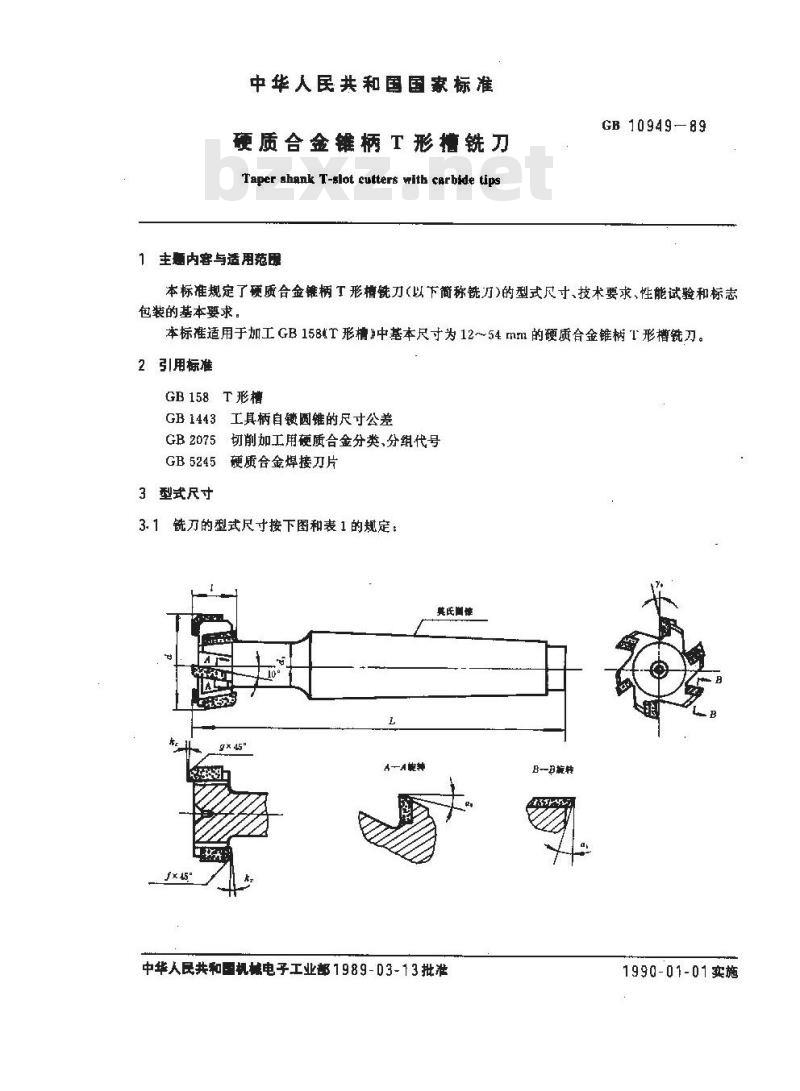

中华人民共和国国家标准
硬质合金锥柄T形槽铣刀
Taper shank T-slot cutters with carbide tips1主题内容与适用范围
GB 10949—89
本标准规定了硬质合金锥柄T形槽铣刀（以下简称铣刀)的型式尺寸、技术要求、性能试验和标志包装的基本要求。
本标准适用于加工GB158T形槽中基本尺寸为12～54mm的硬质合金锥树T形槽铣刀。2引用标准
GB 158T形槽
GB1443工具柄自锁圆锥的尺寸公差GB2075切削加工用硬质合金分类、分组代号GB5245硬质合金焊接刀片
3型式尺寸
铣刀的型式尺寸按下图和表1的规定：3.1
中华人民共和国机械电子工业部1989-D3-13批准B-E航转
1990-01-01实施
T形槽
GB 10949—89
往， ① T 形槽的基本尺寸按 GB 158 的规定。a
③莫氏堆柄尺寸和极限情整按GB1443的规定。@硬质合金刀片型导按 GB 5245选用。3.2标记示例：
硬质合金
万片型号
T形槽基本尺寸为18mm，焊有K30质合金刀片的锥柄T形槽铣刀为：硬质合金锥柄T形槽铣刀18K30GB10949—894技术要求
参考值
4.1刀片应焊接牢固，不得有裂纹、钝口和期刃。铣刀主要表面不得有殖伤、锈迹等影响使用性能的缺陷。
4.2铣刀主要表面粗懒度的最大允许值按以下规定：a.刀齿前面和后面,R,3.2 um
莫氏维柄表面，R,0.80um。
4.3铣刀位置公差按表2规定：
国周刃对柄部轴线的
径向圆跳动
相邻齿
增刃对柄部轴线的谢面圈蹄动
4.4铣刀刀片材料用GB2075中规定的K20～K30硬质合金。公
GB 1094989

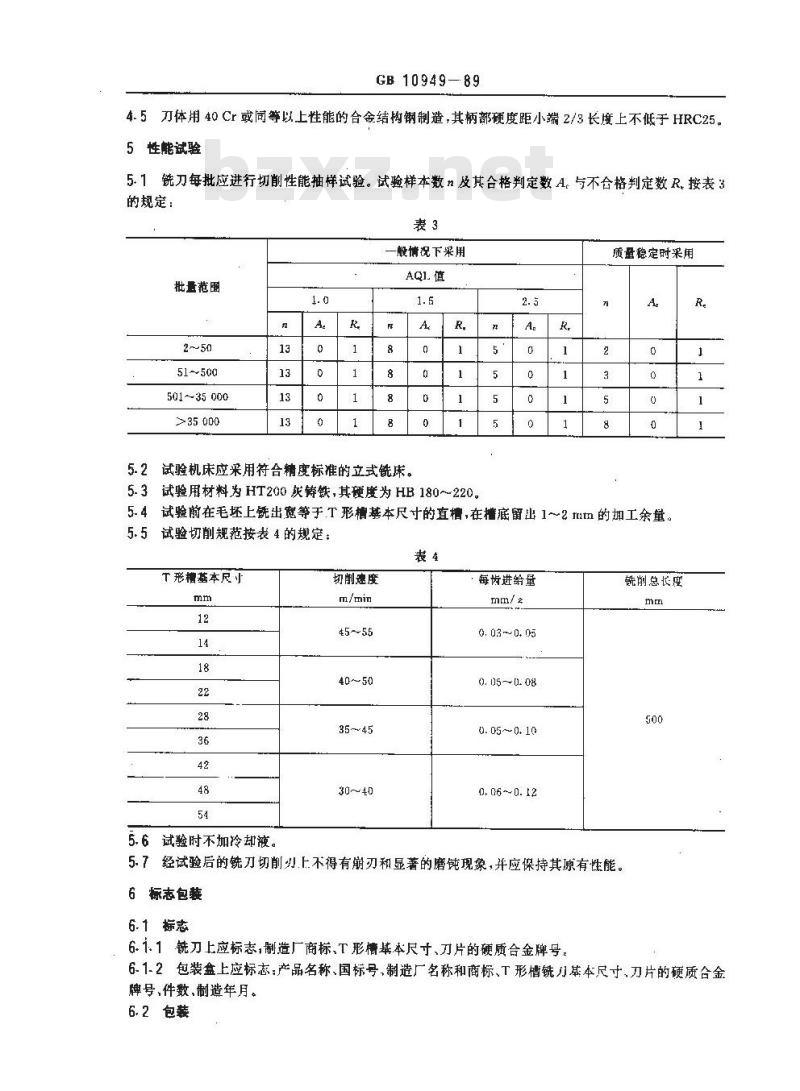

4.5刀体用40Cr或同等以上性能的合金结构钢制造，其柄部硬度距小端2/3长魔上不低于HRC25。5性能试验
5.1铣刀每批应进行切削性能抽样试验。试验样本数n及其合格判定数A与不合格判定数R.按表3的规定：
般情况下采用
批量范围
51~500免费标准bzxz.net
50135 000
>35 000
试验机床应采用符合精度标准的立式铣床。5.2
5.3试验用材料为HT200灰铸铁，其硬度为HB180～220。5
质量稳定时采用
试验前在毛坏上铣出宽等于.T形槽基本尺寸的直槽，在播底留出1～2mtm的加工余量。541
5.5试验切削规范按表4的规定：表4
T形槽基本尺小
5.6试验时不加冷却液。
切削速度
40~~50
每齿进给量
0. 03 ~0. 05
. 050.08
0. 05~~0. 10
0.06~~0. 12
经试验后的铣刀切前刃上不得有崩刃和显著的磨钝现象，并应保持其原有性能。6标志包装
6-1标
6.1.1铣刀上应标志，制造厂商标、T形槽基本尺寸、刀片的硬质合金牌号铣削总长度
6-1.2包装盒上应标志：产品名称、国标号，制造厂名称和商标、T形槽铣刀基本尺寸、刀片的硬质合金牌号，件数，制造年月。
6.2包装
GB10949-89

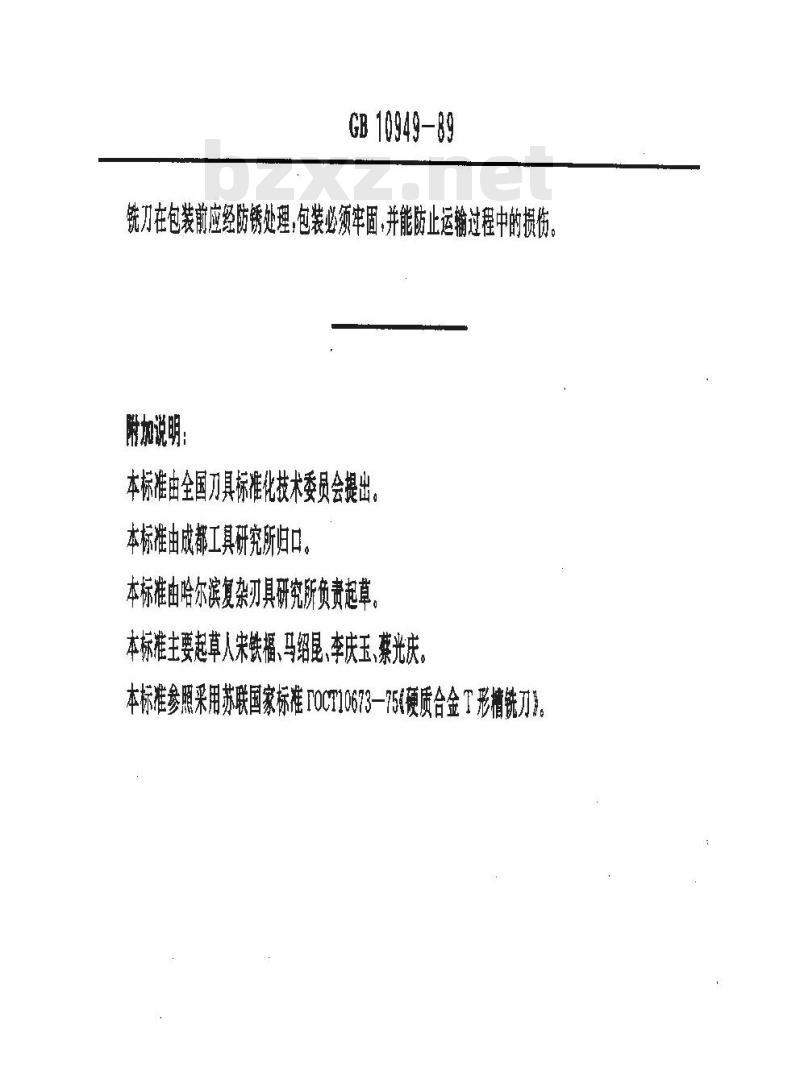

?包装前应经防锈处理，包装必须牢固，并能防止运输过程中的损伤。就力在包装刮应经防处理，包
加说明：
本标准由全国刀具标准化技术委员会提出。本标准由成都工具研究所归口。本标准由哈尔滨复杂刃具研究所负责起草。fal
本标准主要起草人来铁福、马绍昆、李庆玉、禁光庆。本标准参照采用苏联国家标准OCT1063-75硬质合金T形精铣刀》。
