- GB/T 10913-1989 土方机械行驶速度测定

【国家标准(GB)】 土方机械行驶速度测定
本网站 发布时间:
2024-07-26 23:38:09
- GB/T10913-1989
- 已作废
标准号:
GB/T 10913-1989
标准名称:
土方机械行驶速度测定
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1989-03-31 -
实施日期:
1990-01-01 -
作废日期:
2006-04-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
133.45 KB
替代情况:
被GB/T 10913-2005代替采标情况:
EQV ISO 6014:1986

部分标准内容:

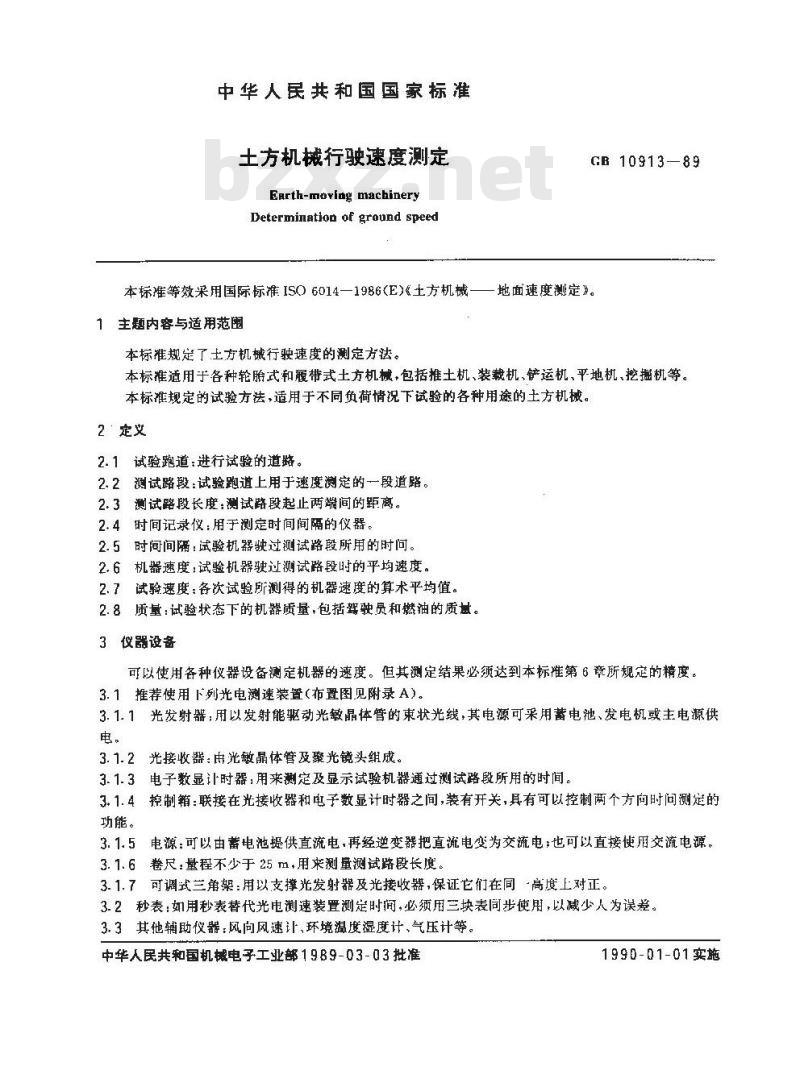

中华人民共和国国家标准
土方机械行驶速度测定
Earth-moving machinery
Determination of ground speedGB 10913—89
本标准等效采用国际标准ISO6014一1986(E》《土方机械——地面速度测定”。1主题内容与适用范围
本标准规定了土方机械行驶速度的测定方法。本标准适用于各种轮胎式和履带式土方机械,包括推土机、装裁机、铲运机、平地机、挖掘机等。本标准规定的试验方法,适用于不同负荷情况下试验的各种用途的土方机。2定义
2.1试验跑道:进行试验的道路。2.2测试路段:试验跑道上用于速度测定的一段道路。2.3测试路段长度:测试路段起止两端间的距离。2.4时间记录仪:用于测定时间间隔的仪器。2.5时间间隔:试验机器驶过测试路段所用的时问。2.6机器速度:试验机器驶过测试路段时的平均速度。2.7试验速度:各次试验所测得的机器速度的算术平均值。2.8质量:试验状态下的机器质量,包括驾驶员和燃油的质基。3仪器设备
可以使用各种仪器设备测定机器的速度。但其测定结果必须达到本标准第6章所规定的精度。3. 1推荐使用下列光电测速装置(布置图见附录A)。3.1.1光发射器:用以发射能驱动光敏晶体管的束状光线,其电源可采用蓄电池、发电机或主电源供电。
3.1.2光接收器:冉光敏晶体管及聚光镜头组成。3.1.3电子数显计时器,用来测定及显示试验机器通过测试路段所用的时间。3.1.4控制箱:联接在光接收器和电子数显计时器之间,装有开关,具有可以控制两个方向时问测定的功能。
3.1.5电源:可以由蓄电池提供直流电,再经逆变器把直流电变为交流电:也可以直接使用交流电源。3.1.6卷尺:量程不少于 25 m,用来测量测试路段长度。3.1.7可调式三角架:用以支撑光发射器及光接收器,保证它们在同高度上对正。3.2秒表:如用秒表替代光电测速装置测定时间,必须用三块表同步使用,以减少人为误差。3.3其他辅助仪器:风向风速计、环境温度湿度计、气压计等。中华人民共和国机械电子工业部1989-03-03批准1990-01-01实施

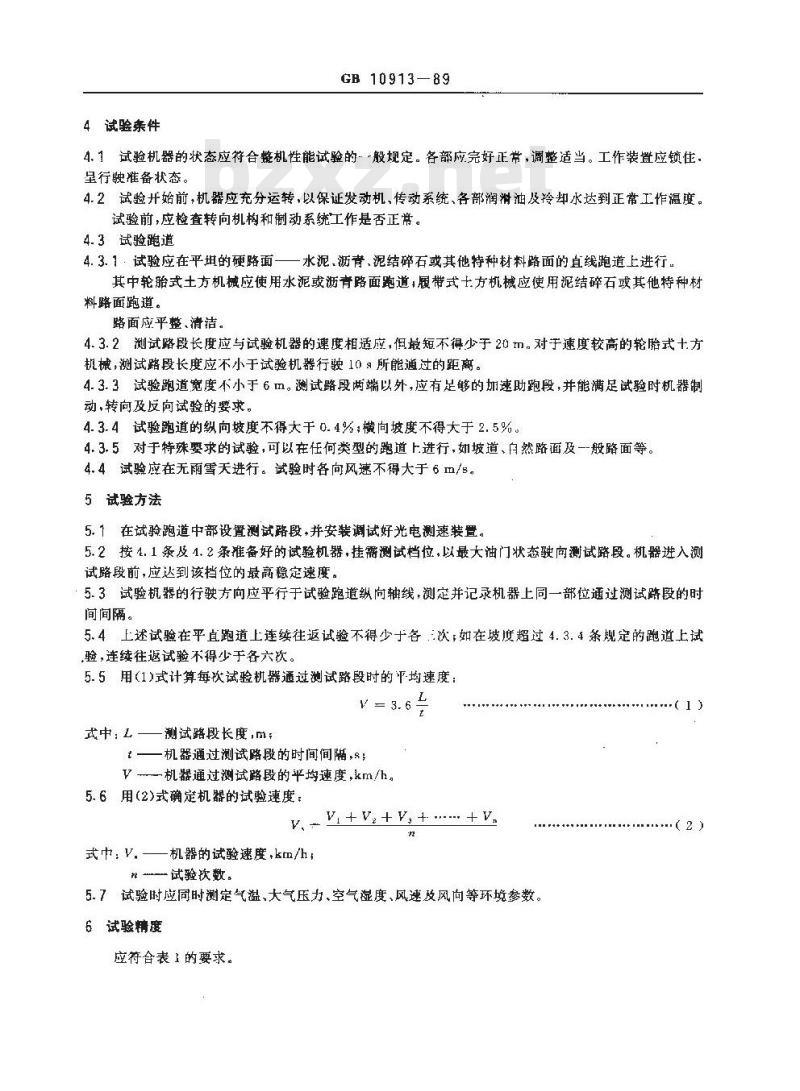

4试验条件
GB 10913—89
4.1试验机器的状态应符合机性能试验的-般规定。各部应完好正常,调整适当。工作装置应锁住,呈行驶准备状态。
4.2试验开始前,机器应充分运转,以保证发动机、传动系统、各部润滑油及冷却水达到正常工作温度。试验前,应检查转向机构和制动系统工作是否正常。4.3试验跑道
4.3.1·试验应在平坦的硬路面一一水泥,沥青、泥结碎石或其他特种材料路面的直线跑道上进行其中轮胎式土方机械应使用水泥或沥育路面跑道,履带式士方机械应使用泥结碎石或其他特种材料路面跑道。
路面应平整、清洁。
4.3.2测试路段长度应与试验机器的速度相适应,但最短不得少于20m,对于速度较高的轮胎式十方机械,测试路段长度应不小于试验机器行驶10所能通过的距离。4.3.3试验跑道宽度不小于6m。测试路段两端以外,应有足够的加速助跑段,并能满足试验时机器制动,转向及反向试验的要求。
4.3.4试验跑道的纵向坡度不得大于0.4%;横向坡度不得大于2.5%。4.3.5对于特殊要求的试验,可以在任何类型的跑道上进行,如坡道、自然路面及一-般路面等。4.4试验应在无雨雪天进行。试验时各向风速不得大于6m/s。5试验方法
5,1在试验跑道中部设置测试路段,并安装调试好光电测速装骨5.2按 4. 1 条及1. 2 条推备好的试验机器,挂需测试档位,以最大油门状态驶向测试路段。机器进入测试路段前,应达到该档位的最高稳定速度。5.3试验机器的行驶方向应平行于试验跑道纵向轴线,测定并记录机器上同一部位通过测试路段的时简简隔。
5.4上述试验在平直跑道上连续往返试验不得少于各次;如在玻度超过4. 3.4条规定的跑道上试验,连续往返试验不得少于各六次。5. 5用(1)式计算每次试验机器通过测试路段时的平均速度:V=3.64
式中:L
测试路段长度,m
机器通过测试路段的时间间隔,8;V机器通过测试路段的平均速度,km/h。5.6用(2)式确定机器的试验速度:. Y++v,+v,+..+y.
式中:V.—机器的试验速度,km/h,t --试验次数。

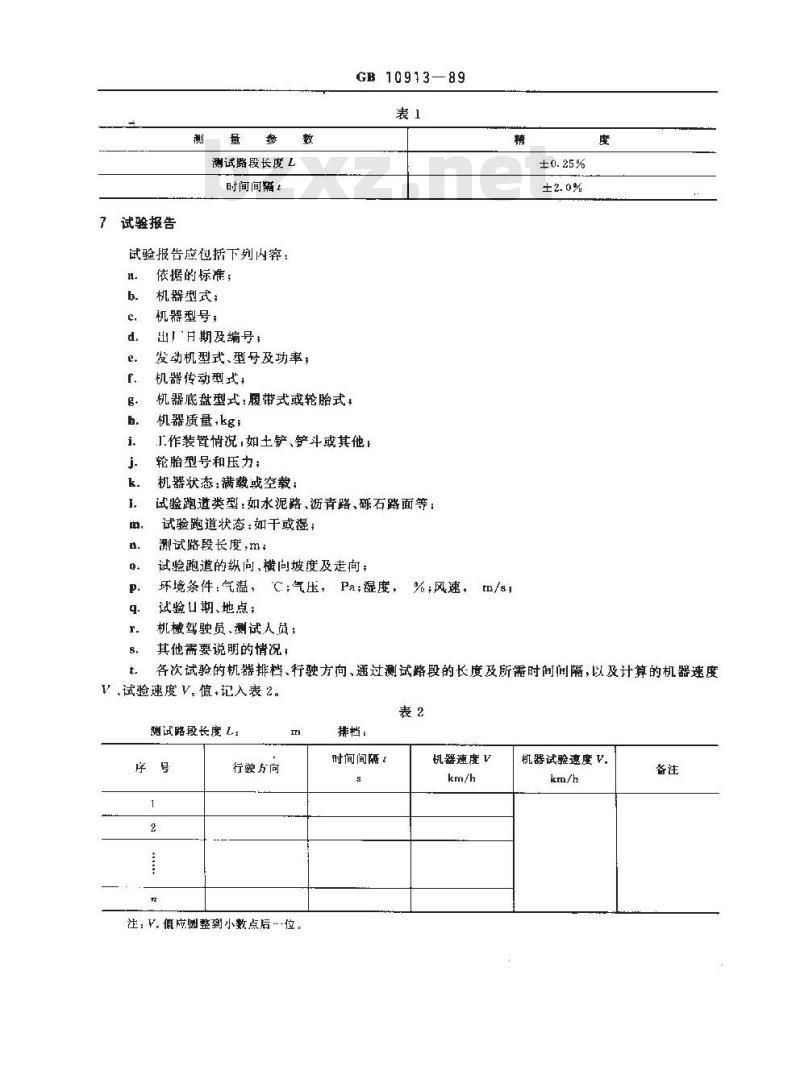

5.7试验时应同时测定气温,大气压力、空气湿度、风速及风向等环境参数。6试验精度
应符合表1的要求。
试验报告
量参数
测试路段长度L
时间间網:
试验报告应包括下列内穿:
依据的标准;
机器型式;
机器型号;
出」月期及编号;
发动机型式、型号及功率;
机器传动型式,
机器底盘型式:履带式或轮胎式,机器质量,kg:
GB 10913—89
J.作装置情况,如土铲、铲斗或其他!轮胎型号和压力;
机器状态:满载或空载;
试验跑道类型:如水泥路、沥青路、砾石路面等:试验跑道状态:如干或湿;
测试路段长度,m;
试验跑道的纵向、横问坡度及走向;坏境条件:气溫,‘C;气压,Pa;湿度,试验口期、地点:
机械驾驶员、测试人员;
其他需要说明的情况,
%:风速,m/s1
各次试验的机器排档、行驶方向、通过测试路段的长度及所需时间间隔,以及计算的机器速度V试验速度V.值,记入表2。
测试路段长度L:www.bzxz.net
行驶方向
注:V,值应圆整到小数点后--位。排档
时间间隔
机器速度 V
机器试验速度 V.
附加说明:
GB10913

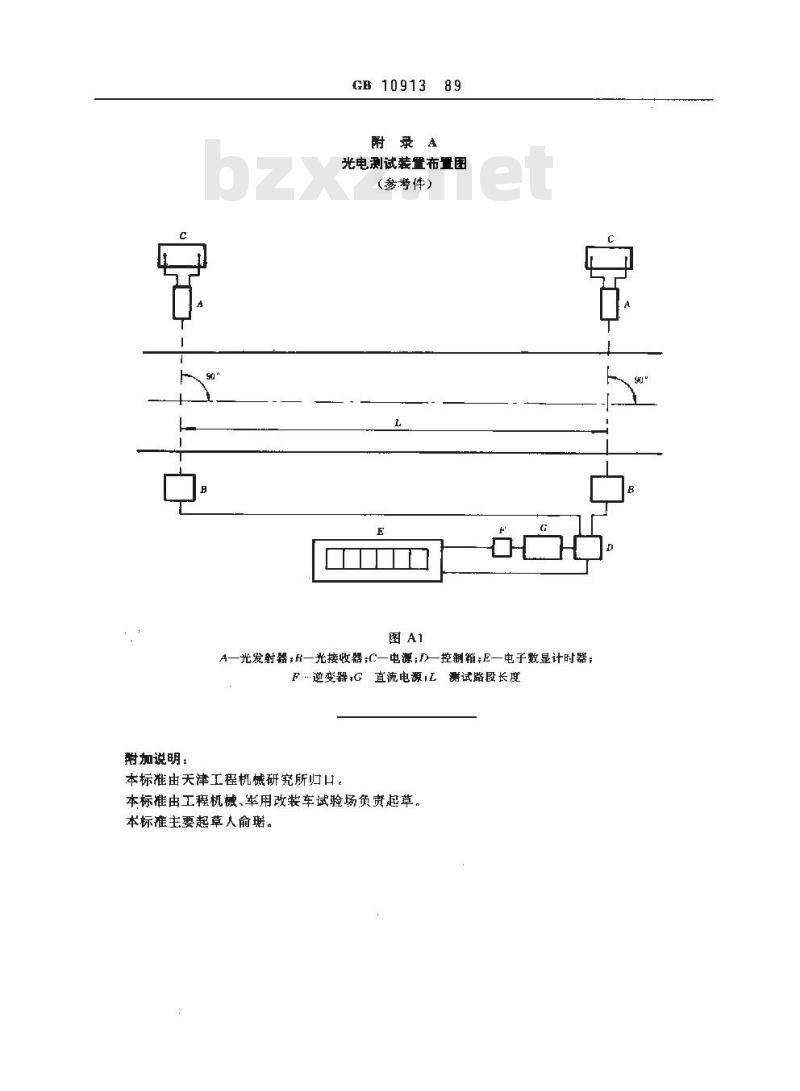

附录A
光电测试装置布置图
(参考件)
A一光发射器:H一光接收器:C一电源:一控制箱:E一电子数显计时器:F逆变器G直流电源测试路段长度本标准由天津工程机械研究所归口本标准由工程机械、军用改装车试验场负责起草,本标准主要起草人俞瑶。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
