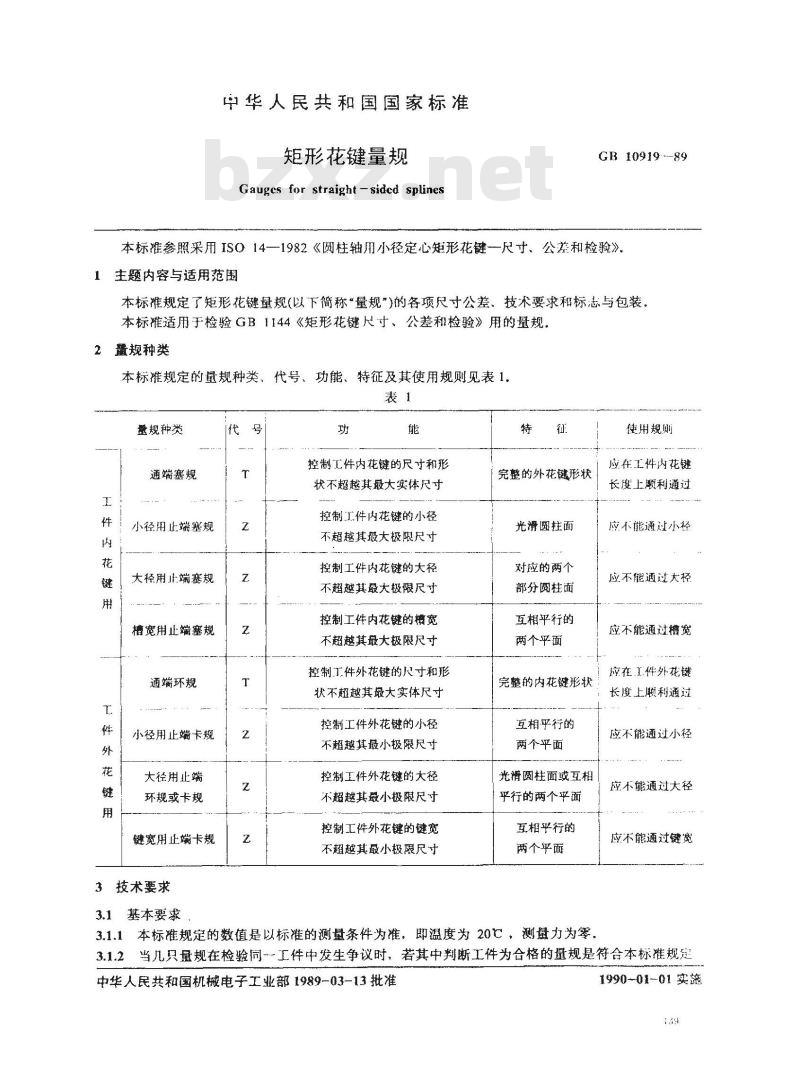

中华人民共和国国家标准
矩形花键量规
Gauges for straight -sidcd splinesGB 10919--89
本标推参照采用IS014一1982《圆柱轴用小径定心矩形花键-尺寸、公差和检验》1主题内容与适用范围
本标雄规定了矩形花键量规(以下简称“量规\)的各项尺寸公差、技术要求和标志与包装。本标雄适用于检验GB1144《矩形花键尺寸、公差和检验》用的量规，量规种类
本标雅规定的量规种类、代号、功能、特征及其使用规则见表1。表1wwW.bzxz.Net
量规种类
通端塞规
小径用止端塞规
大径用端塞规
槽宽用止端塞规
通端环规
小径用止端卡规
大径用止端
环规或卡规
键宽用止端卡规
3技术要求
3.1基本要求
控制正件内花键的尺寸和形
状不超越其最大实体尺寸
控制工件内花键的小径
不超越其最大极限尺寸
控制工件内花键的大径
不超越其最大极限尺寸
控制工件内花键的槽宽
不超越其最大极限尺寸
控制工件外花键的尺寸和形
状不超越其最大实体尺寸
控制工件外花键的小径
不超越其最小极限尺寸
控制工件外花键的大径
不超越其最小极限尺寸
控制工件外花键的键宽
不超越其最小极限尺寸
完整的外花键形状
光滑圆柱面
对应的两个
部分圆柱面
互相平行的
两个平面
完整的内花键形状
互相平行的
两个平面
光滑圆柱面或互相
平行的两个平面
互相平行的
两个平面
使用规则
应在工件内花键
长度上顺利通过
应不能通过小轻
应不能通过大径
应不能通过檐宽
应在工件外花镶
长度上顺利通过
应不能通过小径
应不能通过大径
应不能通过键觉
3.1.1本标准规定的数值是以标准的测量条件为准，即温度为20℃，测量力为零、3.1.2当几只量规在检验同一工件中发生争议时，若其中判断工件为合格的量规是符合本标准规定中华人民共和国机械电子工业部1989-03-13批准1990-01-01实液
的，则该工件应作为合格处理。3.2主要内容
3.2.1公差
GB 10919--89

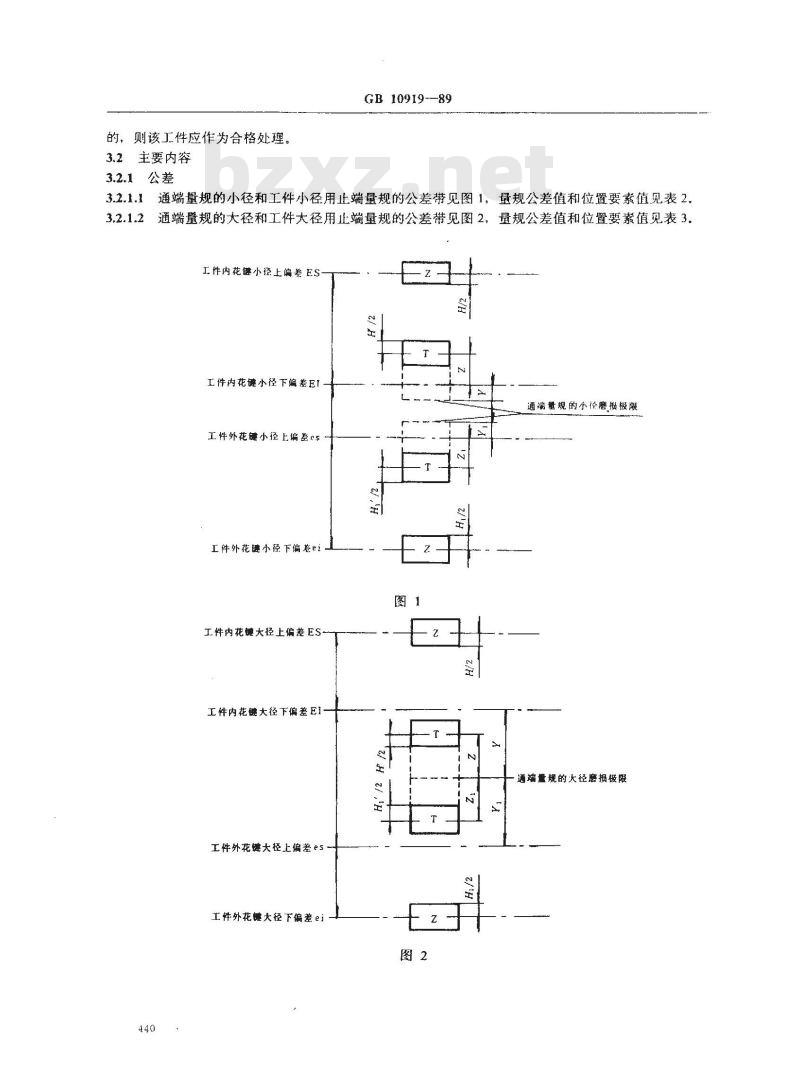

3.2.1.1通端量规的小径和工件小径用止端量规的公差带见图1，量规公差值和位置要素值见表2。3.2.1.2通端量规的大径和工件大径用止端量规的公差带见图2，量规公差值和位置要素值见表3.工件内花键小经上偏差ES+
工件内花健小径下偏差EI
通端量规的小径磨损极限
工件外花键小径上偏差cs
工件外花键小径下偏差ei
工件内花链大径上偏差ES
工件内花键大径下偏差E1
工件外花链大径上偏差es
工件外花健大径下偏差ei
通端量规的大径磨损极限
工件内、外花键小径
基本尺寸mm
>10～18
≥18 ～30
>30 ～ 50
内花键外花键
公差带代号
GB 1091989
工件内花键用
量规公差值和位置要索
工件外花键用
工件内、外花键小径
基本尺寸
>50～80
>80～120
内花键外花键
公差带代号
GB 1091989
续表2
工件内花键用
益规公差值和位置要索
工件外花键用
工件内。外花键大径
寸丙花键外花键
基本尺
×18~30
>30~40
>40～50
>50~65
>65~80
>80～100
>100～120
>120～125
公差带代号
GB 10919—89
件内花键用
量规公差值和位置要家
工件外花键用

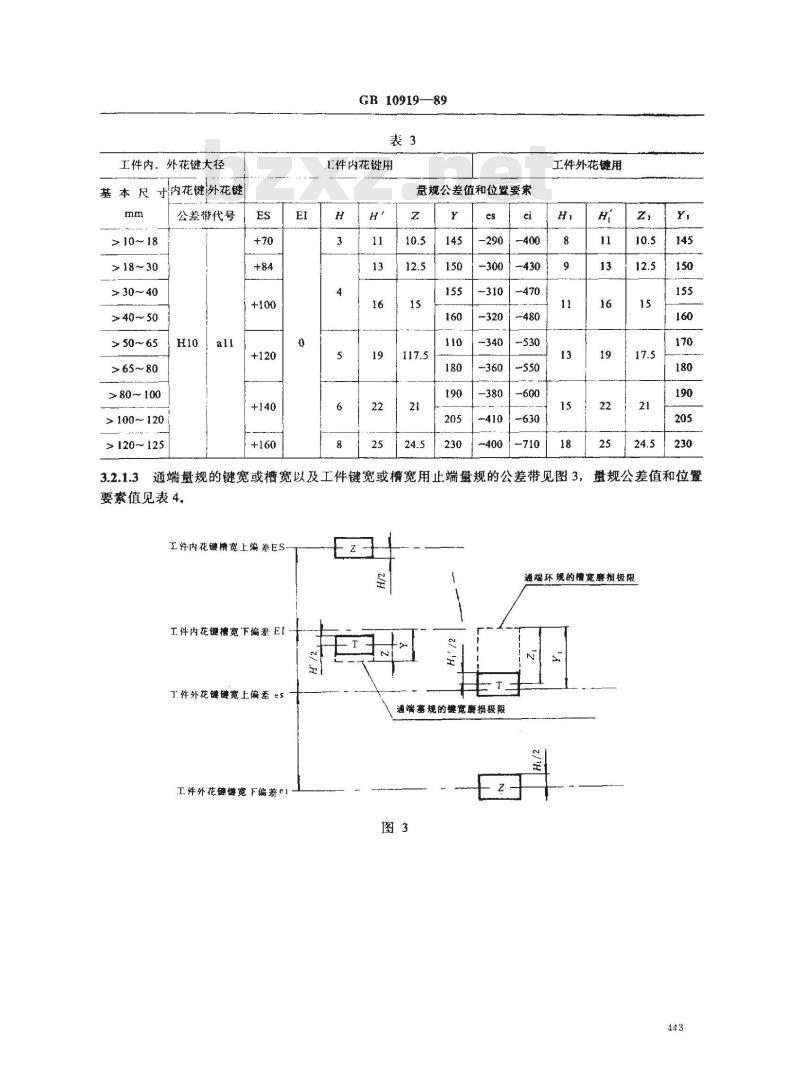

通端量规的键宽或槽宽以及工件键宽或樽宽用止端量规的公差带见图3，量规公差值和位置要素值见表4。
工件内花键情宽上偏差ES
工件内花键槽宽下编差EI
丁件外花链键宽上偏差es
工件外花键链宽下偏差ei
通端塞规的健克臂损极限
通端环规的糟宽磨摄极限
工件内、外花键槽宽、键宽
寸内花键外花键
基本尺
>6～10
>10-18
公差带代号
GB10919—89
工件内花键用
量规公差值和位置要索值
通端量规的位置公差见图4和表5.3.2.1.4
1.件外花键用
橘宽或键宽
>10～18
对称度
GB10919—89
圆跳动
3.2.1.5通端量规的形状误差应在其尺寸公差带内。齿向误差
分度误差
3.2.1.6止端量规的形状和位置误差应在其尺寸公差带内，其公差为量规尺寸公差的50%。当量规尺寸公差小于或等于2um时，其形状和位置公差为1um，3.2.2量规的测量面不应有锈迹、毛刺、黑斑和划痕等明显影响使用性能和外观的缺陷，其他表面不应有锈迹和裂纹，
3.2.3塞规的测头与手柄的联结应牢固可靠，使用过程中不应松动和脱落。3.2.4量规可用合金工具钢、碳素工具钢等耐磨材料制造.3.2.5量规测量面的硬度应为HV664~825.3.2.6
量规测盘面的表面粗糙度R，的数值为0.20μm。量规应经过稳定性处理。
标志与包装
量规和产品包装盒上应标志：
制造厂厂名或注册商标；
被检花键的规格和公差带代号；量规的用途代号；
出厂日期。
量规在包装前应经防锈处理，并妥善包装，不得因包装不善而在运输过程中损坏。145
GB1091989
量规经检定证明符合本标准要求的，应附有产品合格证，产品合格证上应标志：本标准的标准号；
产品序号：
出厂日期
GB 10919--89
附录A
矩形花键盘规的测盘长度
(补充件）
通端量规测量部分的最小长度见表A1、Al
工件花键大径
14，16
20、22
25.26.28,30
32，34
36，38，40，42
46，48
50，54，58，60，62，65
68、72,78,82
88. 92, 98, 102,108
112,120,125
通端塞规
带花键齿部分的长度
通端环规\
带花键槽部分的长度
注：1)通增环规不是在整个长度上都带花键榨，而有一部分光滑圆柱面，其直径和公差与量规花键部分的大径D的值相同。
A2止端量规测量部分的推荐长度见表A2、表A2
工件花键大径
14，16
20，22
25,26.28,30
32,34,36, 38,40
42，46，48，50.54，58，60，62，6568,72,78,82,88,92, 98,102. 108,112,120,125止端量规的推荐长度
附加说明：
GB10919—89
本标准由全国量具量仪标准化技术委员会提出。本标准由成都工具研究所归口、本标准由成都工具研究所负责起草，本标准主要起草人姜志刚。
