【国家标准(GB)】 家用及类似用途的熔断器

GB/T9815-—1998

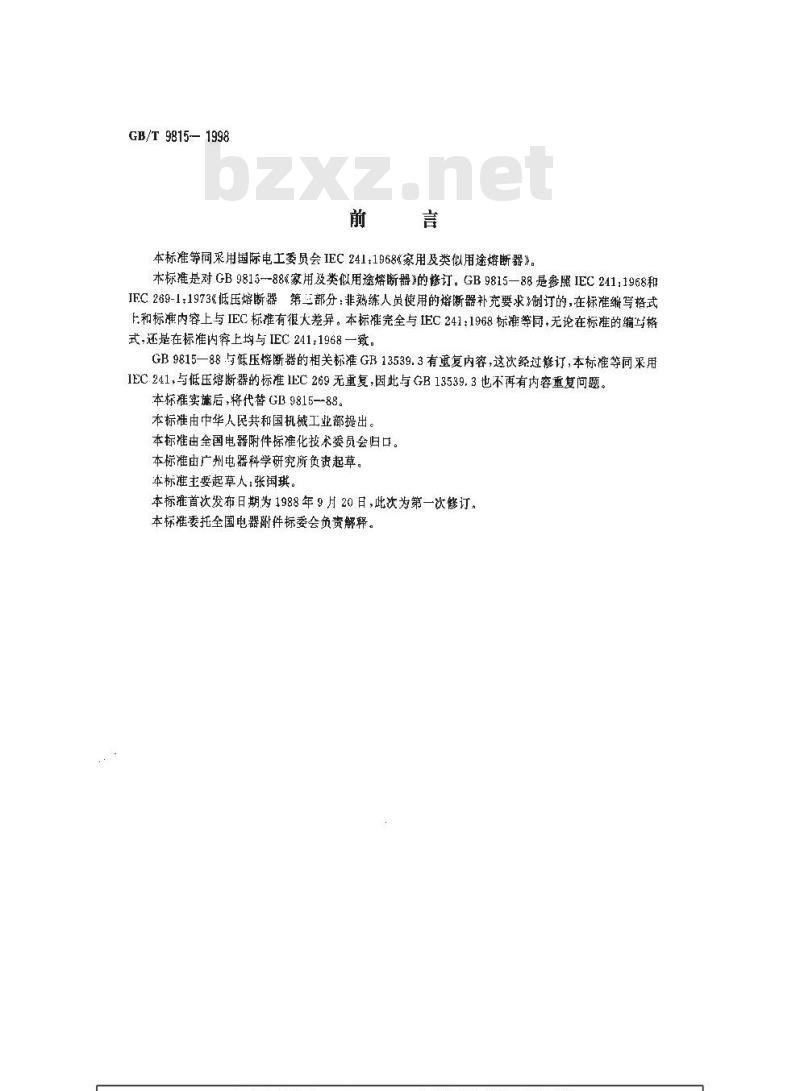

本标准等同采用国际电工委员会IEC241+1968《家用及类似用途熔断器》。本标推是对GB9815--88家用及类似用途熔断器的修订。GB9815—88是参照IEC241.1968和IEC269-1:1973&低压熔断器第三部分：非熟练人员使用的熔断器补充要求》制订的，在标准编写格式上和标准内容上与IEC标准有很大差异。本标准完金与IEC241：1968标准等同，无论在标准的编与格式，还是在标准内客上均与IEC241+1968一致。GB9815—88与低压熔断器的相关标准GB13539.3有重复内容，这次经过修订，本标准等同采用1EC241，与低压熔断器的标准IEC269无重复，因此与GB13539.3也不再有内容重复问题。本标准实施后，将代替GB9815--88。本标准由中华人民共和国机械工业部提出。本标准由全国电器附件标准化技术委员会归口。本标准由广州电器科学研究所负责起草。本标准主要起草人：张国琪。
本标准首次发布日期为1988年9月20日，此次为第一次修订。本标准委托全国电器谢件标委会负资解释。GB/T 9815—1998
IEC前言

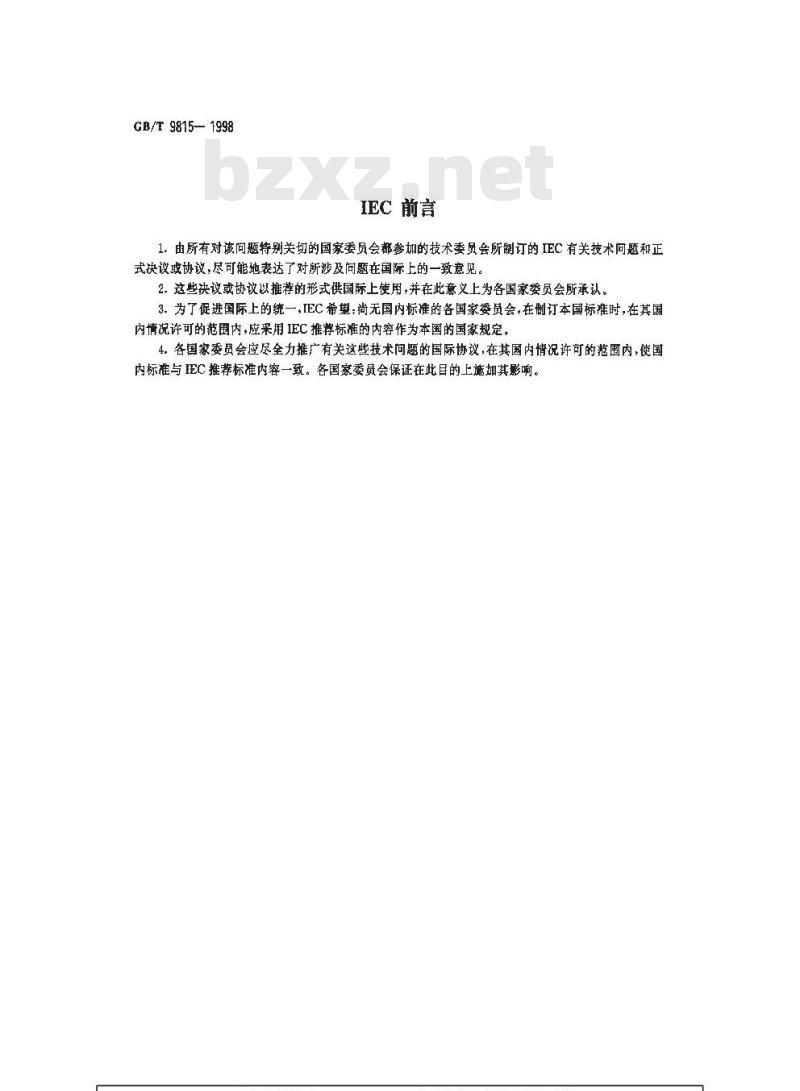

1。由所有对该间题特别关切的国家委员会部参如的技术委员会所制订的IEC有关技术问题和正式决议或协议，尽可能地表达了对所涉及问题在国际上的一致意见。2.这些决设或协议以推荐的形式供国际上使用，并在此意义上为各国家委员会所承认。3.为了促进国际上的统一，IEC希望：尚无国内标准的各国家委员会，在制订本国标准时，在其国内情况许可的范围内，应采用IEC推荐标准的内容作为本国的国家规定。4，各国家委员会应尽全力推广有关这些技术问题的国际协议，在其国内情况许可的范围内，使国内标准与EC推荐标准内容一致。各国家委员会保证在此目的上施其影响。GB/T9815—1998

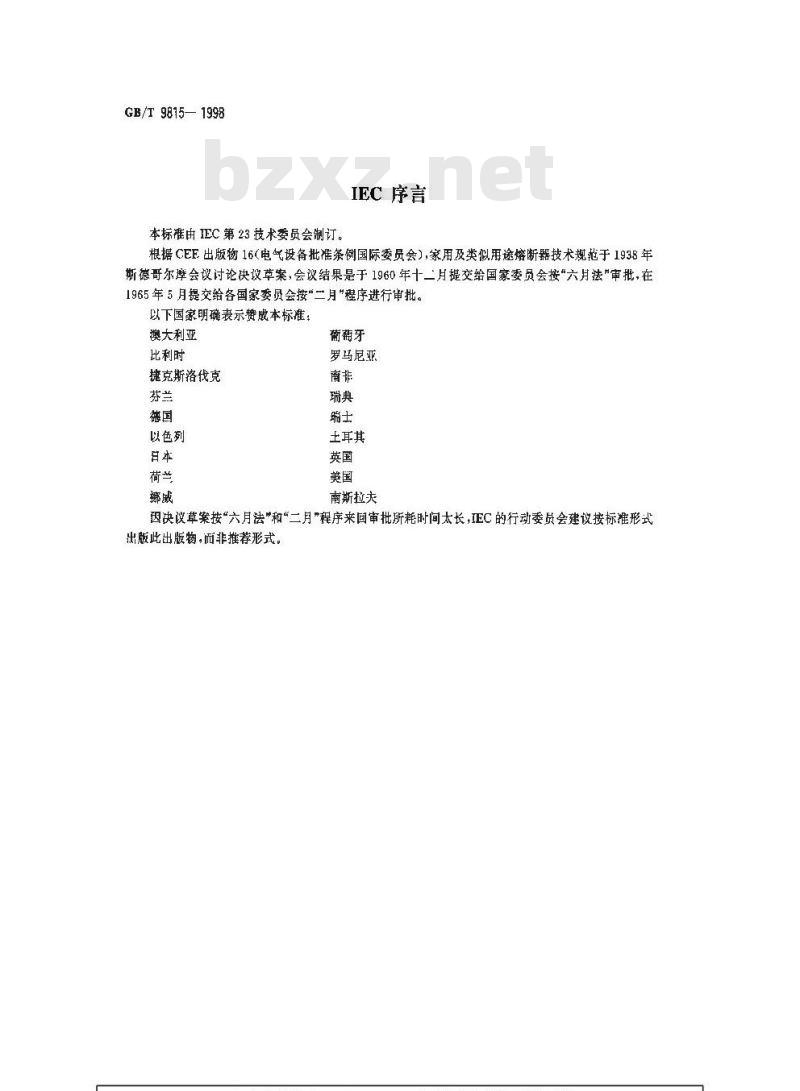

本标准由IEC第23技术委员会制订。IEC 序言
根据CEE出版物16（电气设备批准条例国际委员会），家用及类似用途熔断器技术规范于1938年斯德哥尔摩会议讨论决议草案，会议结果是于1960年十二月提交给国家委员会按“六月法\审批，在1965年5月提交给各国家委员会按“二月”程序进行审批。以下国家明确表示赞成本标准：澳大利亚
比利时
捷克斯落伐克
以色列
葡葡牙
罗马尾尼亚、
土耳其
南斯拉夫
因决议草案按“六月法和“二月”程序来回审批所耗时间太长，IEC的行动委员会建设按标准形式出版此出版物，而非推荐形式。1范围
中华人民共和国国家标准
家用及类似用途的熔断器
Fuses for domestic and similar purposesGB/T 98T5—1998
idt 1EC 241—1968
代警GB9815-88
本标准适用于额定电压不超过500V,额定电流不超过200A,带有用陶瓷材料制成的管式熔断体的家用及类似用途的非互换熔断器。本标准适用的家用及类似用途的熔断器用于预期电流值在本标准范围内的线路保护。本标准不适用下IEC 66出版物标推范圈内的直流和交流电压不超过1000V的工业用熔断器，也不适用于IEC127微型熔断器用管式熔断体》范围的微型熔断器。不与带电部分接触的熔断器底座和盖不一定采用陶瓷材料。有关采用非陶瓷材料的其他部件的标准补充内容正在考虑中。以后将增加除螺纹型熔断器以外的，但性质与D型熔断器相同的熔断器的标准表格。2定义
a）下列定义适用于本标准
b）熔断器fuse
当电流超过某一给定值足够长时间时，通过烯化一个或多个专门设计的无件，使插入电路的一开关装胃断非，熔断器包括构成整个装置的所有零部件。c）非互换性熔断器non-interchangeable fuse按预定型号尺寸设计的熔断器可容纳额定电流不超过某值的断体，防止用户因蔬忽而插入大于额定电流的熔断体。
d）B型熔断器Btype fuse
由熔断器底座，载穿件和带有圆简形端帽熔断体组成的一种非互换型熔断器，载熔件一般配有两块片状触头插在熔断器底座的附加触头上。e)D型熔断器Dlypefuse
由熔断器底座、螺纹型熔件、标准定位件和端接触式熔断体组成的一种非互换型熔断器，通过载熔件把熔断体固定在穿断器底座上。f）熔体fuse-element
当熔断器动作时，熔断器中预定要熔化的部件。g）熔断体fuse-link
熔断器动作后和恢复使用之前需要更换的熔断器部件，由熔体容器（如有)构成，熔断体能够接到载熔体触头（如有)上或直接与熔断器底座触头相连接。h）管式熔断体cartridge fuse-link带有绝缘外壳，一般为圆筒形及两端有金属触头的熔断体，触头外形按熔断器类型的不同而异。i）熔断体触头fuse-linkcontact与载熔件触头（如有)相联结，或直接与熔断器底座触头联接的熔断体的导电部件国家技术监督局1998-01-21批准1998-10-01实施

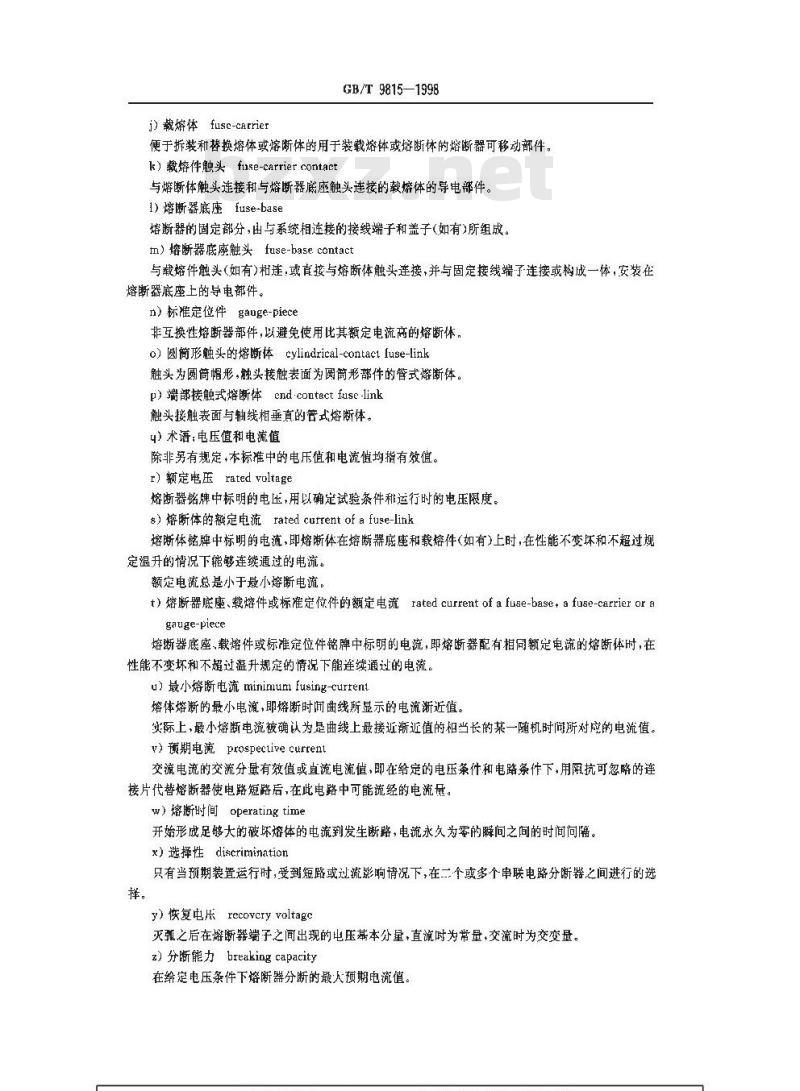

j）载熔体fuse-carrier
GB/T9815—1998
便于拆装和替换熔体或熔断体的用于装载熔体或熔断体的熔断器可移动部件。k）载熔件触头fuse-carrietcotitact与熔断体触头连接莉与熔断器底座触头连接的载熔体的导电部件。1）熔断器底座fuse-base
熔断器的固定部分，出与系统相连接的接线端子和盖子(如有)所组成，m）熔断器底磨触头fuse-base.contact与载熔件触头（如有)相连，或真接与熔断体触头连接，并与固定接线端了连接或构成一体，安装在熔断器底座土的导电部件。
n）标准定位件gauge-piece
非互换性熔断器部件，以避免使用比其额定电流商的熔断休，o】圆简形触头的熔断体cylindrical-contaelluse-link触头为圆筒帽形，触头接触奏面为圆筒形部件的管式熔断体，p）端部接触式熔断体cnd·coutect fuse-link触头接触表面与轴线相垂直的哲式熔断体。y）术语：电压值和电流值
除非另有规定，本标准中的电压值和电流值均指有效值。r）额定电压ratedvoltage
熔断器铭牌中标明的电压，用以确定试验条件稚运行时的电压限度。s）熔断体的额定电流rated current of a fuse-link熔断体铭牌中标明的电流，即熔断体在熔断器底座和载熔件（如有)上时，在性能不变坏和不超过规定温升的情况下能够连续通过的电流。额定电流总是小于最小熔断电流。t）熔断器底座、载熔件或标准定位件的额定电流ratedcurrentofa fuse-base+a fuse-carrieroragauge-piece
熔断器底座，载熔件或标谁定位件铭牌中标明的电流，即熔断器配有捐同额定电流的熔断体时，在性能不变坏和不超过温升规定的情况下能连续通过的电流。u）最小熔断电流minimum Fusing-current熔体熔断的最小电流，即烯断时闻曲线所显示的电流渐近值。实际上，最小熔断电流被确认为是曲线上最接近渐近值的相当长的某一随机时问所对应的电流值。v)预期电流prospectivecurrenu交流电流的交流分量有效值或直流电流值，即在给定的电压条件和电路条作下，用阳抗可忽略的连接片代替熔断器使电路短路后，在此电路中可能流经的电流量。w）熔断时间operatingtime
开始形成足够大的破环熔体的电流到发生断路，电流永久为零的瞬间之间的时间问隔。x）选择性discrimination
只有当预期装置运行时，受到短路或过流影响请况下，在二个或多个串联电路分断器之间进行的选择。
y）恢复电压recovcryvoltagc
灭惑之后在熔断器端子之间出现的电压基本分量，直流时为常量，交流时为交变量z）分断能力breaking capacity在给定电压条件下熔断器分断的最人预期电流值。3一般要求
GB/T 9815—1998
熔断器应设计和制造成在正常使用时性能可靠,对使用者及周围环境无危险。是否合格，通过对规定的所有有关试验来检查。4试验的一般说明
a）本标准规定的试验为型式试验。b）除非有规定，试验应在正常使用情况下和环境温度为20℃士5℃下进行。）除非穿有规定，试验应接题序进行。l）受试的熔断器底座，载熔件和标准定位件所需样品数量为三件，所有样晶均应经过全部试验。每项试验所需熔断体样品数量如下表所示。草茶编号
14和19
B型交液
1)如熔断体衡定电流超过 125 A,则光需检测，样战数量
D型交殖
D型丘流
D型交流/直流
2) 如熔断体额定电流超过 125 A,不需任间样品;如熔断体额定电流在 10 A 以下(含 10 A),另需三件样品可在任意三件样品上进行其他试验，一般所需样品总基为：
B型，收交流：30件
D型：交流：额定电流≥125A33
额定电流>125A3件
型，仅直流t30件
刀型，交流/直流：额定电流≤10.439件额定电流≤125A3G件
额定电流:>125A 33 件
e）分别测试熔断器底座、载熔件、熔断体和标准定位件。除非另有规定，测试的熔断体：如为B型熔断体，在任何适当的熔断器底座和载熔件上试验；如为I）型熔断体，根据任·相关标准在熔断器底座上试验，)如熔断器底座、载熔件、熔断体或标准定位件在某项试验中有一件以上样品出现故障时，则判为不符合本标推要求。如熔断器底座，载熔件或标准定位件的-件样品未通过试验，而此试验和以前的试验项日可能影响试验结果，则按4d)要求的样品数进行另一组样品复试，试验结果则以复试结果为推，GB/T9815—1998
如果熔断体的一件样品未能通过16e)的任一试验以外的试验，而此试验和以前的试验项日可能影试验结果，则按4d)要求的样品数进行另一组样品复试，试验结果以复试结果为准。如仅有一件熔断体未能通过16e)任一-试验，则仍认为熔断体符合本标准。注：申请者在提供一组样品时，须提供另一纠伴品备用，试验站则在无任何附加要求下测试备用样品，只要有一件样品未通过即判为不合格。如果未能与第组样品同时提侠备用样品，购只要出现一件样品未通过试验即判为不合格。
5标准额定值
a）标额定电压为：
B型熔断器
D型熔断器
b）标准额定电流为：
B型熔断器底座，载熔件和熔断体：5A,10A,16 A,31.5A,63A
D型熔断器底座利载熔件：
25 A, 63 A, 100 A, 200 A
D型烯断体和标准定位件：
2A,4A,6A,10A,16A,20A,25A,35A,50A,63A,80A,100A,125A,160A.200A
c）额定电流为63A或63A以下的D型熔断体应适用于父流和直流，注：13 型和1) 型熔断器底座种载熔件部被认为适用于交流和直流。一般来讲,B型熔断体仗作交流用。63A以上的D型熔断体可作交流和1直流两用，仅作交流或仪作直流用。在呆些围家，）型熔断体交流和直流用额定电流标准镇商于63A\是否符合5a)要求，通过检查标志确定。6标志
a)熔断器底座应标明;
额定电流，AF
额定电压：7：
制造厂名或商标：
参考型号。
标志应标在熔断器底座的主要部位对于口安装好和接线改正常使用情况下，熔断器底座上的额定电流，额定电压和制造」名或商标的标记，正视时应清晰易辨，烯断器底座不配有载熔件，熔断体或标准定位件、拆卸盖（如需要）。h）载熔件应标明
除 D型载熔件之外,额定电流,A;额定电压，V：
制造厂名或商标。
标志应标在载熔件的主要部位，当载熔件装入熔断器底座时，正视肘标志应清晰易辨。c）熔断体应标明：
采用说明：
[] 对我国不适用。
21B率熔断体的标志可暂时标在底座或载熔件上，..com额定电流，A：
额定电压.V；
制造厂名或商标：
GB/T9815—1998
一参考型号（如厂家生产的延时熔断体或快速熔断休型号不出种）；-电源性质（直流或交流）；
——延时符号（如适用）。
标志应清晰易辨
注；未注明电源性质者,即被认为是交,直流均适用。B型熔断体和D型熔断体的熔断指示器应按下表规定涂上颜色：B型熔断休
额定电流
d）标准定位件应标明：
额定电流，A
额定电压，V；
制造」名或商标。
额定电流
D型熔断体
当标推定位件固定在熔断器底座[时，额定电流和额定电压标志正视时应清晰易辨，但额定电流超过 63 A的标准定位件除外趋过 63 A时应标在后面。标准定位件顶面应按6c)表格规定涂上相应颤色。注：额定电流不超过6A的标准定位件，其额定电流可标为2A～6A。e）如采用符号，A表示安培，V表示伏特。另外一种表示方法足单独采用数字，数字表示方法是将额定电流数字写在额定电压数字前面或上面，中间用一案线分开。
电流和电压标志可如下表示：
或250
10A250V或10/250
电源性质应采用下列符号表示：一交流
—直流
延时符号为?
f）标志应清晰持久，
GB/T 9815—1998
是否符合分条款6a)~6f)的要求，通过观察和用浸过水和漫过酒精的布条擦拭试验检查。注：试验的修改在考虑巾。
7非互换性和标准尺寸
a）B型熔断体只有更换载熔件，才能用额定电较高的熔断体更换原熔断体，同样的道理，D型熔断体只有更换标准定位件，才能用赖定电流较高的熔断体更换原熔断体。额定电流为6A或6A以下者，此项要求不适用。是否合格，通过以下试验检查
符合标准图的熔断器，用？b)试验来测试！一其他熔断器，通过观察设计尺寸。h）熔断器应符合以下相应标准图表规定：B型熔断体
~前面接线25A和63 A用D型熔断器底座前面接线100A和200A用D型熔断器底座..后面接线用D型熔断器底离
-D型载熔件
D型熔断体
-D型标推定位件
-Edison螺纹E27和E33
紧固螺纹R 1A im和 2 ir
是否分格，通过测量判定，姐为D型熔断器，按图1～图5用量规测量标准图表1
标准图表耳
标准图表面
标准图表N
标推图表V
标准图表证
标准图表班
标准图表训
标准图表区
用带尖的于分尺测量标雅表上所列出的螺旋套管厚度。二次三项谢最，每一次基于不同的性线，二次测基结果平均值应符合规定。注：其他标准图表正在考察中,其中之·-是有关面板安装用的无保护断器底座;尺寸$C和40-s（标雅图表I）和50.51.5（标准图表1)不适合面板安装用熔断器底座，c）若部件在技术有特殊优点，不影响符命标谁图表的熔断器的使用，特别是不影响互换性和非互换性，则允许标准尺寸的偏差。8防触电保护
熔断器在设计上应作到：当熔断器底座在正常使用下安装和接线.标准定位件（如有）、熔断体和载熔件均已就位时.带电部纤应是不易触及的，应作到不触及带电部件便可更换熔断体。除载熔件外，不使用工具情况下，不可能更换防触电及保护用部件。注，对面板安装用的光保护熔断器，对打算用外党加以覆盖的部件无难触及要求。是否合格，通过人工试验和观察或用图6所示试验指检查。若接线端子等零件上有薄壁外尧或类似情况，则需对试验指施加20N的作用力。触电显示器，建设用指示打，电压应不低于10V。..comGB/T9815—1998
对D型熔断器，符合标准可保证旋紫载熔件吋，裁熔件与熔断器底座间隙中的带电部件应是人手不可触及的。
9熔断器底座的接线端子
a）熔断器底座有连接螺钉、螺栓或螺帽的接线端子，夹持导体或帮件不得用于紧固其他零件。端螺栓、后部连接用的柱螺栓和螺钉应系公制(SI)螺纹或其螺矩和机械强度可与公制螺纹相比。注，当熔斯器底鹿固定在母线上时，夹持导线（体)的部件可用于紧固和连接。b）对于面板安装用的D型熔断器底座，不打算用于连接外部导线（体）的接线端子应能来持住下表规定的标准裁面导体(线)：
额定电流
导线(体)截面积
其他熔断器底座的接线端子应能夹持住下表规定的截面导线（体）：R型熔断器底座
额定电流
10和16
裁面积
额定电流
刀型熔断器底座
截面积
16~120
标准图表×中所列各种类型的接线端子应符合上表要求，其他类型的接线端子也同样适用。是否符合分条款9a)和9b)要求，通过观察和夹持最小和最大规定截面积的导线(体)试验来检查。c）当螺、螺钉或螺帽在拧紧和松动时，接线端子都不应松动。是否合格，通过固紧和松动最大规定截面积导体（线）10次来检查，按分条款22a）规定力矩施加作用力。
采用两个定位螺钉，用-凹形螺钉以防止明显地旋转或用其他适当方法防止接线端子松动。采用加胶覆盖密封是达不到防止松动要求的。d）在熔断器底座触点上固紧后连接用的接线柱，是否合格，通过下列试验来检查。在一个螺栓上固定一个螺帽，按下表规定值施加扭矩3次，每一次换一个位置，每次作用一分钟，检查固紧情况。
熔断器底座的额定电流
柱螺栓不应松动。
e）接线端子的设计应利于导线（体)的夹紧，作两个金屑表面之间施加足够接触压力时，导线（体）不应有损坏。
I)）爆钉拧紧时，接线端子应能防止导体（线）滑出。除准备用于连接电缆接线头或螺杆用接线端子GB/T 9815--1998
外，接线端子应便于导体（线）的连接，而无需特殊推备（例如焊接导体（线）的绞合金属线、位接线头形成小孔等方式）。
背部连接用的接线柱应有夹紧导体(线)的螺帽固紧装置。是否符合9e)和9 f)要求，通过观察按9b)和9 c)试验后接线端子和导体(线)的情况判定。注，若导体（线）上有深的或炎锐的压痕，则认为导体（线)已摄环。10熔断器底座的结构
a）熔断器底应适于安装在平的表上，将熔撕器底座放在平面上，不用轴（此轴垂直于通过支撑点的轴)操动时，椅查底面是否有足够的支撑面，通过.[述方法检查是否合格。注，此要求不适用干准备安装在横杆或类似物体上的特殊设计的熔断器座。b)熔断器底座的设计应保证在底座固定后，接线端子内能插进导线(体)且连接良好，正确连接好导线(体)之后，接线端子的位置不致造成熔断体旁路的危险。是否合格,按9 b)规定进行检查。c）端帽固亲牢固而不会旋转，只能用工具才能拆卸。端相应能承受固定期间产生的应力。是否合格，通过观察和接22&?规定的扭矩的三分之二固紧螺钉时，不度出现任何攀缝注：此要求不排除具有不用工尽即可拆御的面板安装式无防护触电措施的熔断器底座，安装时需要使用工具米拆卸外兖。
d)对于D型熔断器底座：
一螺旋套管应制成带接线端子连接片，或铜焊或焊接，瘦其牢圖地固定在熔断器底座上一底部接触片应牢固固定以防横向位移。是否合格.通过观察和下述试验来检查根据标准图表“将装有熔断体的载熔件试样接下表规定施加力矩旋人熔断器底座的螺旋套管中并旋出带有标准定位件的熔断器底座共25次：熔断器底座的额定电流
注：建议本试验采用图7所示装置：力短
熔断器底座的额定电流wwW.bzxz.Net
然后用不过量的力将底部接触片移动一下，看其是否发牛位移。注：可采用图5所示量规检查底部接触片的横向位移，力矩
试验后，试样不应显示任何有碍再使的变化，螺套管的固紧螺钉和底部接触片不应松动。e）对型熔断器底座：底部接触片部件的内圆应与标定位件的固定孔同心（如标推图表【和标准图表直平面图中阴影部分所示）,所需表面上的平面不得有破损，标准定位件定位孔边缘无毛刺，月上述表确的任何类型的突出量件都不在阴影范围内。通过观察和测量检查是否合格。11载熔件的结构
=）对型裁熔件，螺旋套肾应符合以下要求，—配有固定熔断体的装置：
接触表面上不得有毛刺；
—固定合格。
GB/T 9815—1998
是否合格，通过人工试验、观察和下列试验检查：把已装进熔断体的载熔件用10d)中规定的力矩旋入，并按有关标准旋出，测试带有标准定位件的熔断器底座。
此载熔件标准试验先做5次，然后在20℃士5℃水中浸24h后再做5次，最后在200℃士5℃下保持1h再做5次。
试验后，载熔件不应显示出任何影响使用的变化。注：经14c)项试验后做慢水试验，高温试验可与19a)项试验同时进行：不排除使用标推图表以外的其他夹持熔断体装置，检查夹持熔断体装昼的效率试验正在考虑中。b)D型熔断器的载熔件应留有观察窗孔，观察窗孔可用玻璃、云母或类似的透明材料谢封。是否含格，通过观察和下列试验检查：用一条直径7mm的钢棒，从观察窗的内外表面缓慢施加下表规定的作用力额定电流
100利200
试验后，观察窗不应破裂或产生位移。12熔断体的结构
作用力
a）熔断体应是封闭式的.结构设计上应做到人手无法拆卸端帼或替换零件，维修时熔断体不损坏，保证其非互换性，
是否合格，通过观察和手工试验(如需要)检查，b)D型塔断体拥入载熔件时,应有明显可见的熔断指示器，熔断指示器在电压降到100V时仍应可靠地工作。
是否合格，通过观察和按16 d)试验检查。13标准定位件的结构
a）标准定位件的结构设计应做到金属部件为一整体且能承受在正常使用过程中产生的应力作用，是否合格，通过观察和对额定电流最高为63A的标准定位件进行下列试验来检查：用1Nm的力矩把标准定位件旋入熔断器底座1 tun+然后借助图8所示相应扳手把它旋出，在标准定位件的金属部件利陶瓷部件之间施加10N的轴向作用力，可在两个方向上施加这个轴向作用力。
先在常态下试验次，然后在20℃±5℃水中浸24h后再做一次，最后在200℃±5℃下加热1h后再做一次。
试验后，螺纹不应磨伤，标准定位件的陶瓷部件仍牢固地固定在金属部件上，b）标推定位件的金属部件应具有光滑的接触面，规定的表面应无毛刺，且接触面均突出于相邻的绝缘材料。
形成较准环的标准定位件部件材料应为陶瓷，这样，如果载熔件轻微地松动，在正常使用情况下就可能切断电路。
是否合格，通过观察来检查。
14 c）试验后再做浸水试验,高温试验可与 19 a)同时试验。..com
