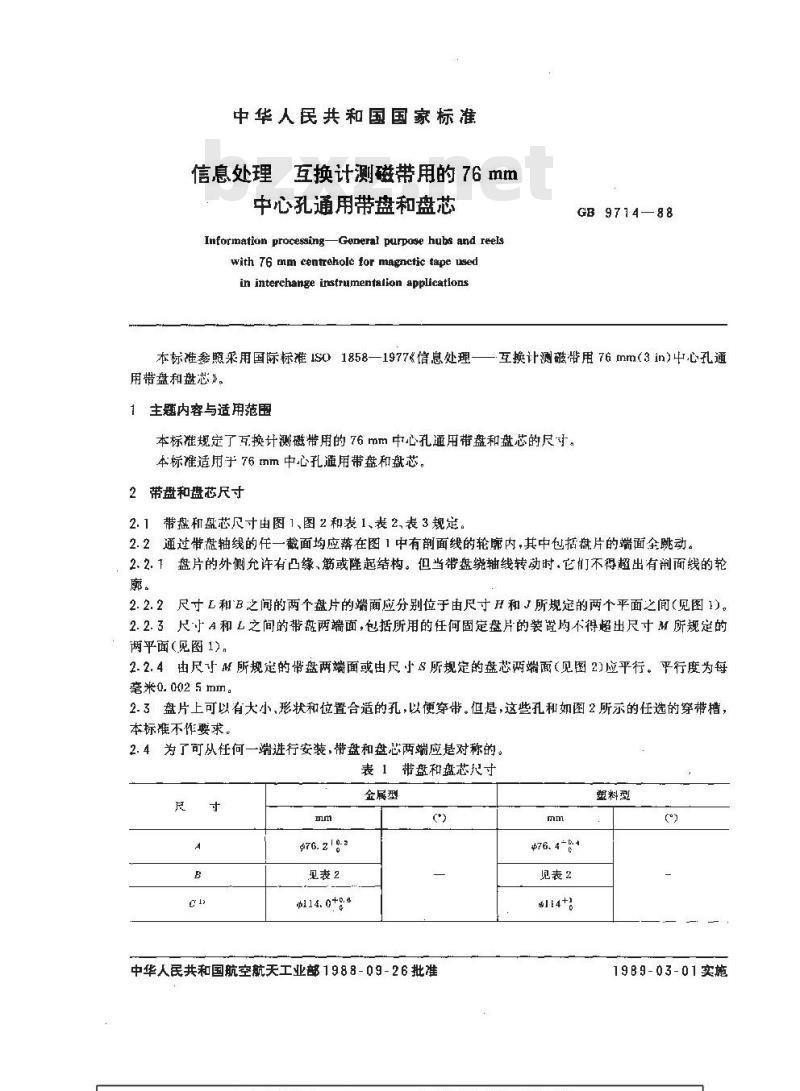

中华人民共和国国家标准
信息处理：互换计测磁带用的76mm中心孔通用带盘和盘芯
Information processing-General purpose hubs and reelswith 76 nm centrehole for magnctic tape usedin interchange instrumentalion applications本标准参顺采用国际标准1501858一1977信息处理-用带盘和盘芯》。
1主题内容与适用范围
GB 9714—88
-互换计测磁带用 76 mm(3 in)中心孔通本标准规定了互换计测磁带用的76 mm中心孔通用带盘和盘芯的尺寸。本标准适用于76mm中心孔通用带盘和盘芯。2带盘和盘芯尺寸
2. 1带盘和盘芯尺寸由图1、图2和表1、表2、表3规定。2.2通过带盘轴线的任一截面均应葬在图1中有剖面线的轮廊内，其中包括盘片的端面全跳动。2.2.1盘片的外充许有凸缘，筋或隆起结构。但当带盘绕轴线转动时.它们不得超出有剂面线的轮廊。
2. 2. 2尺寸 L和B之间的两个盘片的端面应分别位于由尺寸H和 J所规定的两个平面之间(见图 1)。2. 2. 3尺小 A和 L之间的带盘两端面,包括所用的任何固定盘片的装置均不得超出尺寸 M 所规定的两平面（见图1），
2.2.4由尺寸M所规定的带盘两端面或由尺小S所规定的盘芯两端面（见图2)应平行。平行度为每毫米0. 002 5 mm。
2.3盘片上可以有大小，形状和位置合适的孔，以便穿带。但是，这些孔和如图2所示的任选的穿带槽，本标难不作要求，
2.4为了可从任何一端进行安装，带盘和盘心两端应是对称的。表1带盘和盘芯迟寸
976. 219.*
见表2
p114. 0+9: 8
金属型
中华人民共和国航空航天工业部1988-09-26批准mm
4676、4+
见表2
塑料型
1989-03-01实施
盘芯域盘毂外圆圆柱度
注：不包括摩擦坏。
682.5+0.3
最大1.8
最大 2. 0
最小115
见表3wwW.bzxz.Net
见表3
见表品
GB 9714—88
续表1
金属型
120±0.25

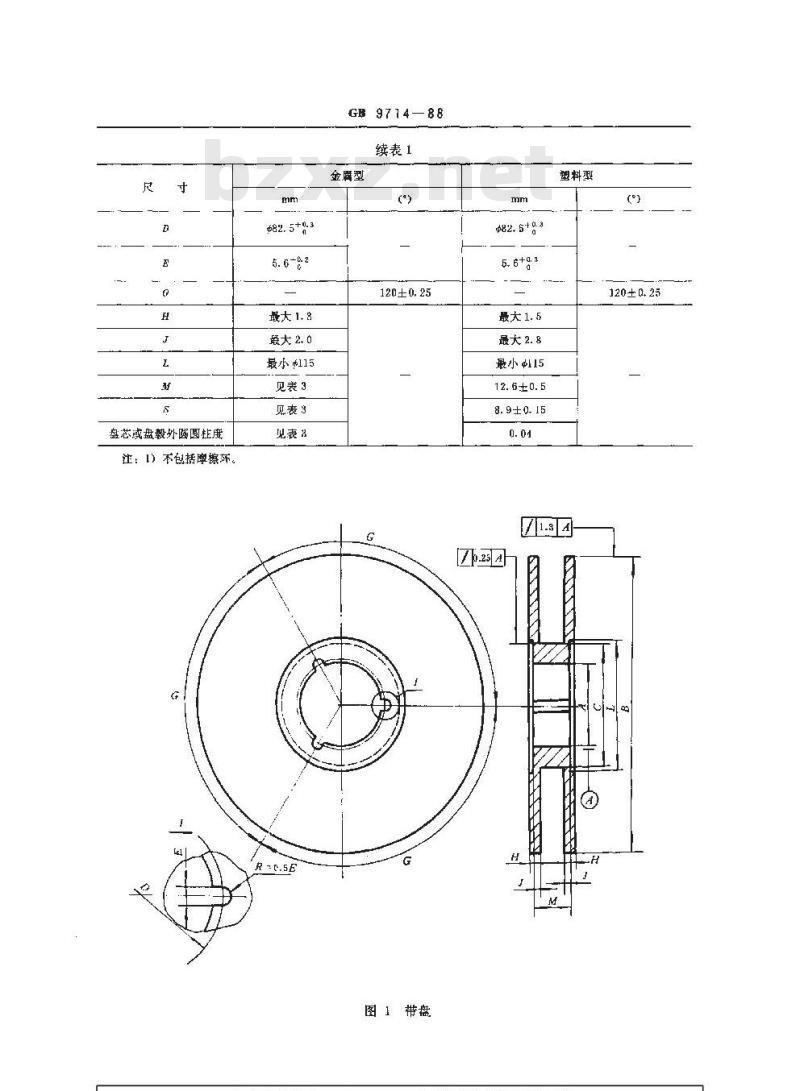

图1带盘
$82.5tg.s
最大1.5
最大2.8
最小15
12. 6±0.5
8.9±0.15
120±0.25
0. 25 [4

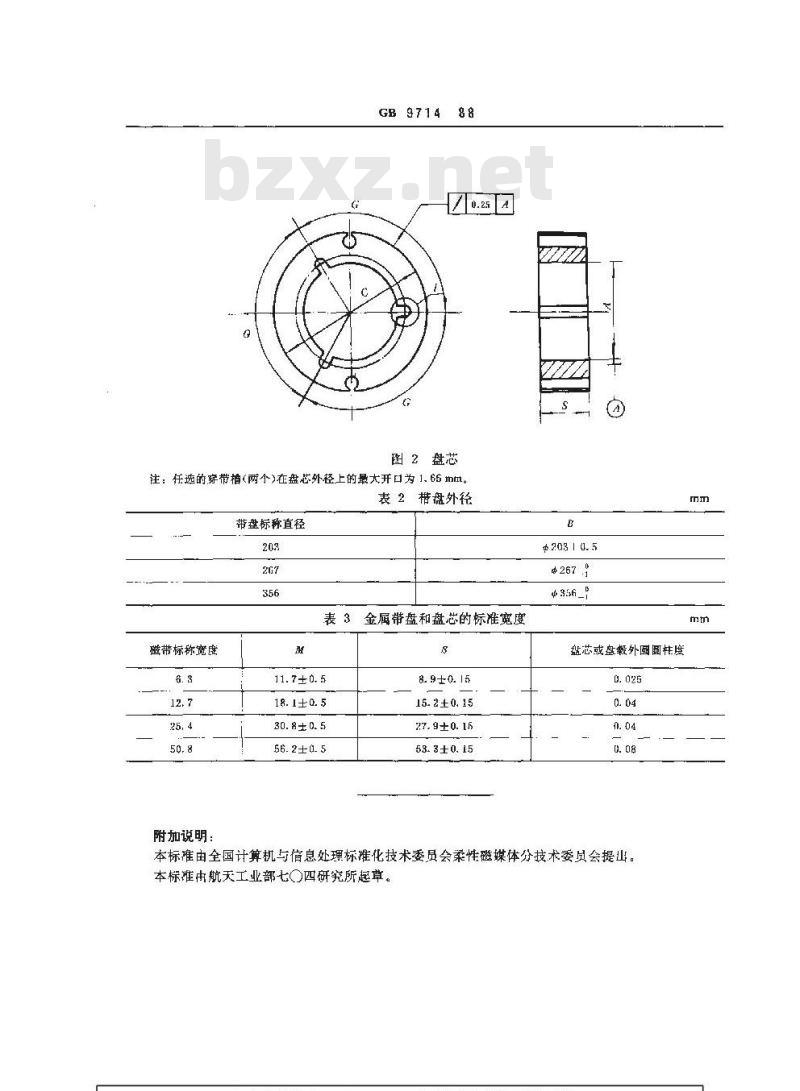

图2盘芯
注：任选的穿带棺(两个)在盘芯外径上的最大开口为 1.65 mm。表2猎盘外径
带盘标称直径
表3金属带盘和盘芯的标准宽度
磁带标称宽度
附加说明：
11. 7± 0. 5
18.1±0.5
30. 8± 0. 5
56. 2±0. 5
8. 9±0. 15
15.2 ± 0. 15
27. 9± 0. 15
53.3±0.15
#203 1 0.5
盐芯或盘毂外圆画柱度
本标准由全国计算机与信息处理标推化技术委员会柔性磁媒体分技术委员会提。本标准由航天工业部七の四研究所起草。mm
