【国家标准(GB)】 未记录计测磁带的物理性能和测试方法

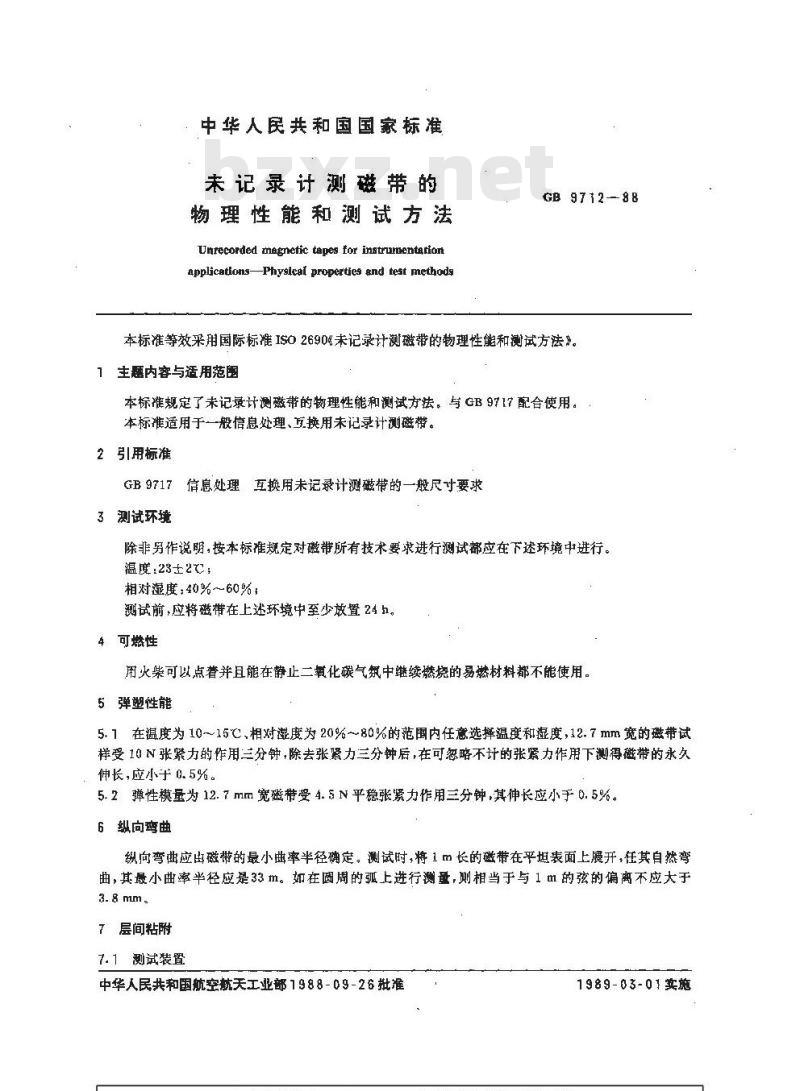

中华人民共和国国家标准
未记录计测磁带的
物理性能和测试方法
Unrecorded tnagnetic tapes for instrumentationapplications-Physlcai properties and test methodsGB 9712-88
本标准等效采用国际标准IS02690未记录计测磁带的物理性能和测试方法》。主题内容与适用范围
本标准规定了未记录计测磁带的物理性能和测试方法。与GB 9717 配合使用。本标准适用于一般信息处理、互换用未记录计测磁带。2引用标准
GB9717信息处理，互换用未记录计测磁带的一般尺寸要求3测试环境bZxz.net
除非另作说明，按本标准规定对磁带所有技术要求进行测试都应在下述环境中进行。温度：23±2℃；
相对湿度;40%~60%，
测试前，应将磁带在上述环境中至少放置24 h。可燃性
用火柴可以点着并且能在静止二氧化碳气氛中继续燃烧的易燃材料都不能使用。5弹塑性能
5.1在温度为10~15℃、相对凝度为20%~80%的范围内任意选择温度和湿度，12.7mm宽的磁带试样受10N张紧力的作用三分钟,除去张紧力三分钟后，在可忽略不计的张紧力作用下测得磁带的永久伸长，应小于0.5%。
5. 2弹性模量为 12. 7 mm宽磁带受 4. 5 N平稳张紧力作用三分钟,其伸长应小于 0. 5%。6纵向弯曲
纵向弯曲应出磁带的最小曲率半径确定。测试时，将1m长的磁带在平坦表面上展开，任其自然弯曲,其最小曲率半径应是33 m。如在周的亚上进行测量,则相当于与 1 m 的弦的偏离不应大于3.8 mm。
7层间粘附
7.1测试装置
中华人民共和国航空航天工业部1988-09-26批准1989-03-01实施

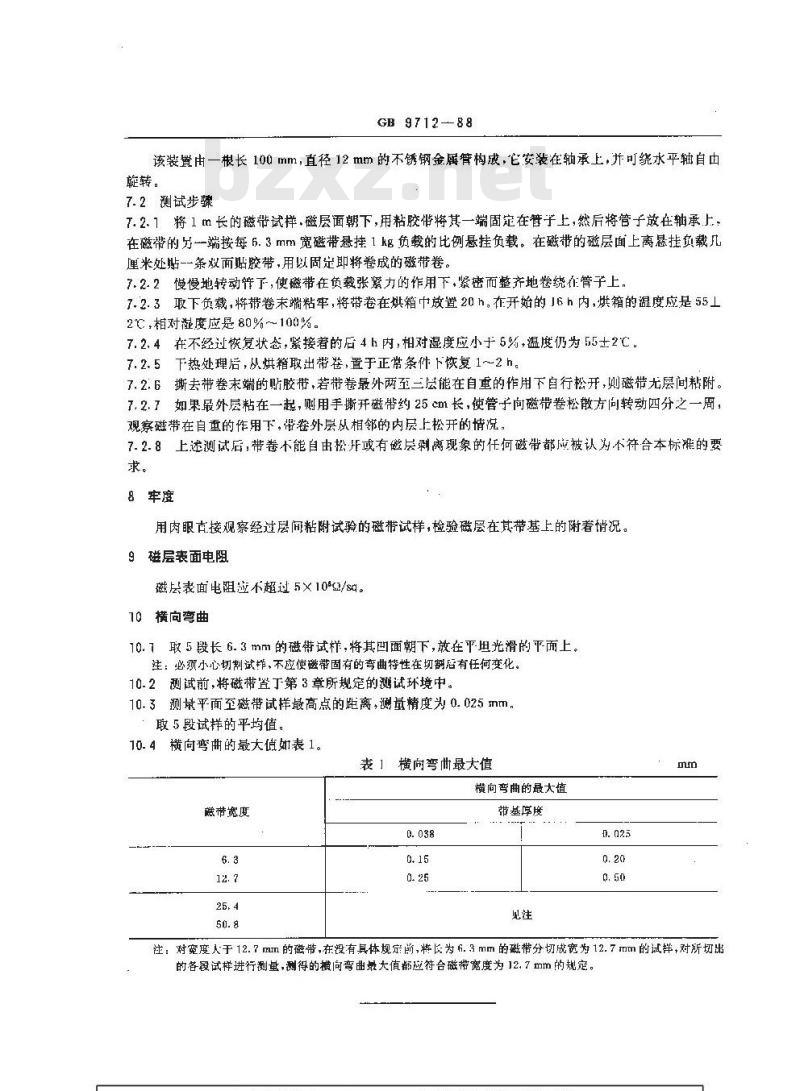

GB 971288
该装置由一根长100mm，直径12mm的不锈钢金属管构成，它安装在轴承上，并可绕水平轴自由靛转。
7.2测试步骤
7.2.1将1m长的磁带试样，磁层面朝下，用粘胶带将其一端固定在管子上，然后将管子放在轴承上，在磁带的分-端按每6.3mm宽磁带悬挂1kg负载的比例悬挂负载。在磁带的磁层面上离悬挂负载几厘米处贴一一条双面贴胶带，用以固定即将卷成的磁带卷。7.2.2慢慢地转动管下,使磁带在负载张紧力的作用下，紧密而整齐地卷绕在管子上。7.2.3取下负载，将带卷末端粘牢，将带卷在烘箱中放道20h，在开始的16h内，烘箱的温度应是55上2℃，相对凝度应是80%～100%。7.2.4在不经过恢复状态，紧接着的后4h内，相对湿度应小于5%，温度仍为55士2℃。7.2.5下热处理后，从烘箱取出带卷，置于正常条件下恢复1～2h。7.2.6撕去带卷末端的贴胶带，若带卷最外两至三层能在自重的作用下自行松开，则磁带无层间粘附。7.2.7如果最外层粘在一起，用手撕开磁带约25cm长，使管子向磁带卷松散方向转动四分之一周，观察磁带在自重的作用下，带卷外层从相邻的内层上松开的情况，7.2.8上述测试后，带卷不能自由松开或有磁层剥离现象的任何磁带都应被认为不符合本标准的要求。
8率度
用肉眼古接观察经过层间粘附试验的磁带试样，检验磁层在其带基上的附着情况。9磁层表面电阻
磁层表面电阻应不超过5×10°@/sg。10横向弯曲
10.1取5段长6.3mm的磁带试样，将其凹面朝下，放在平坦光滑的平而上。注：必须小心切割试样，不应使磁带固有的弯曲特性在切后有任何变化。10.2测试前,将磁带置丁第3章所规定的测试环境中。10.3测景平面至磁带试样最高点的距离，测量精度为0.025mm，取5段试样的平均值
10.4横向弯曲的最大值如表1。
表横向弯曲最大值
横向弯曲的最大值
磁带宽度
带基厚度

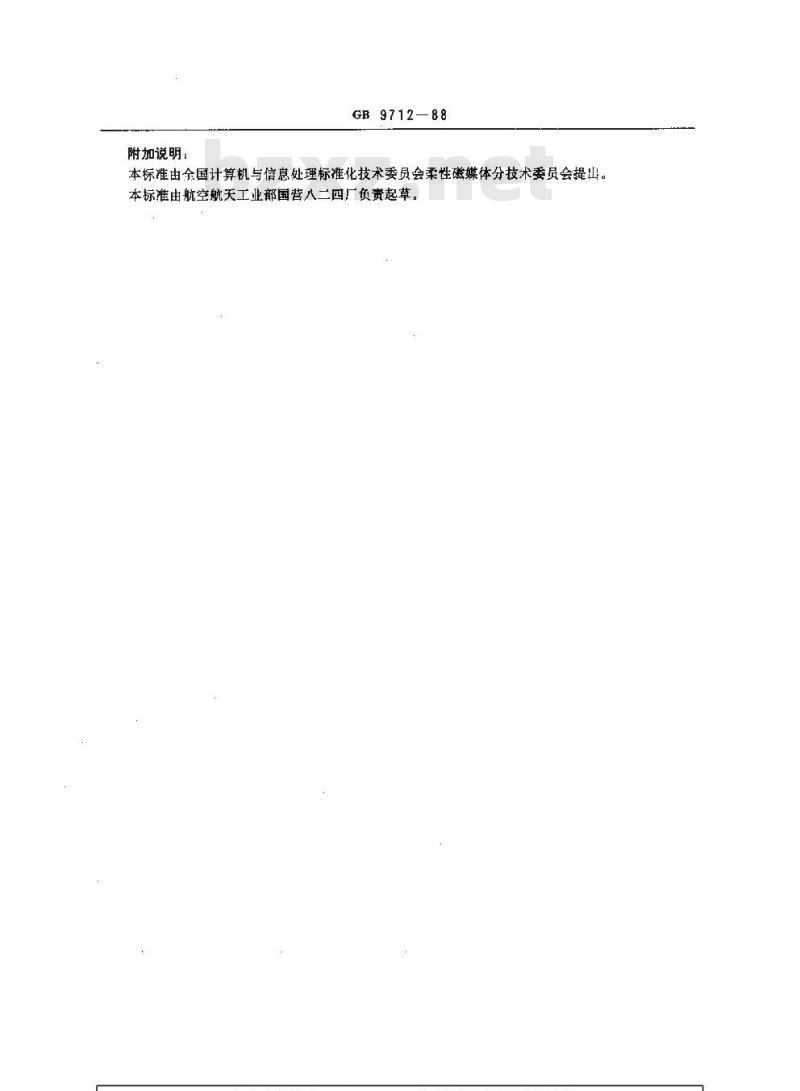

注：对宽度人于12.7mm的磁带，在没有具体规定前，将长为6.3mm的磁带分切成宽为12.7mm的试样，对所切出的各段试样进行测量，测得的横同弯曲最大值都应符合磁带宽度为12.7m的规定。附加说明：
GB9712—88
本标准由全国计算机与信息处理标准化技术委员会柔性磁媒体分技术委员会提山。本标准由航空航天工业部国营八二四厂负责起草。
