【国家标准(GB)】 小型熔断器 第6部分：小型管状熔断体的熔断器座

GB 9364.62001

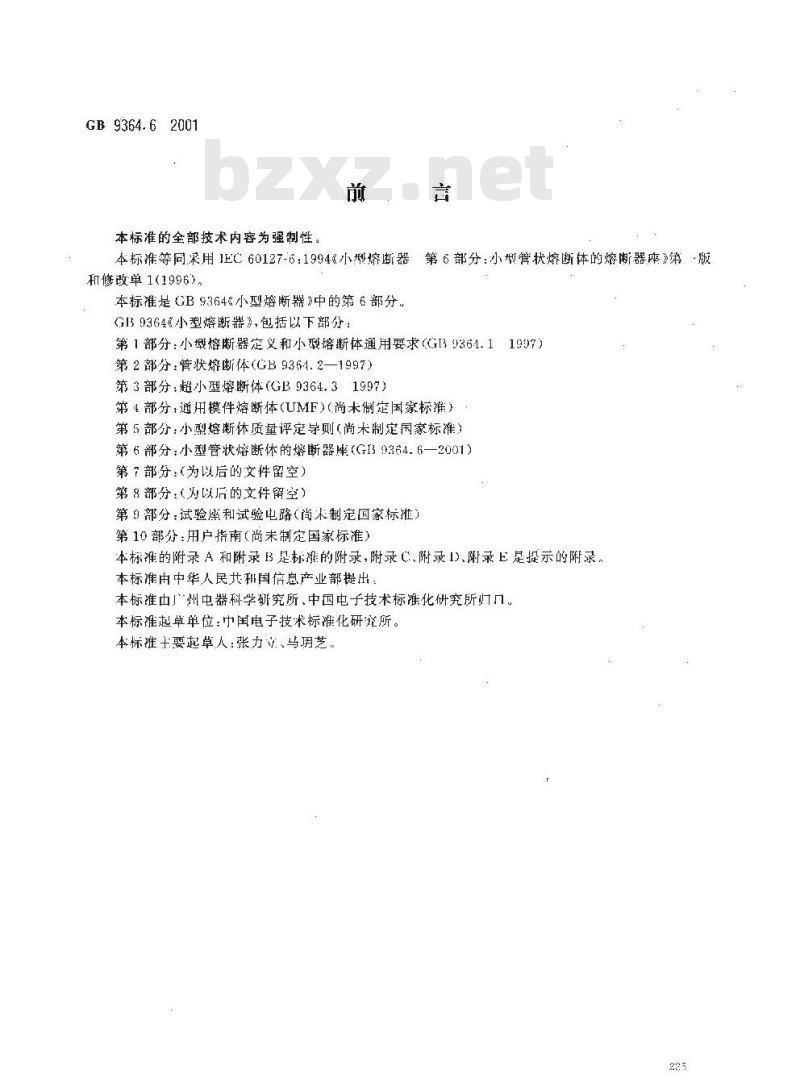

本标准的全部技术内容为强制性。前
本标准等同采用1EC60127-6：1994《小型熔断器第6部分：小型管状熔断体的熔断器座》第版和修改单1（1996）
本标准是GB9364&小型熔断器》中的第6部分。G9364《小型熔断器》，包括以下部分：第1部分：小型熔断器定义和小型熔断体通用要求(G13 9364.11907
第2部分：管状熔断体（GB9364.2—1997）第3部分：超小型熔断体（GB9364.31997）第4部分，通拥模件熔断体(UMF)(尚术制定国家标罹)第5部分：小型熔断体质量评定导则（尚术制定国家标准）第6部分：小型管状熔断体的熔断器座（G39364.6—2001)第7部分：为以后的文件留空）
第8部分：（为以后的文件留空）第9部分：试验座和试验电路（尚未制定国家标准）第10部分：用户指南（尚未制定国家标准）本标准的附录A 和附录 3 足标雅的附录,附录C、附录1),附录E是提示的附录,本标准由中华人民共和国信息产业部提出本标准由广州中器科学研究所，中国电子技术标准化研究所归本标准起草单位：国电子技术标准化研究所。本标雅士要起草人：张力、马玥芝。225
GB9364.6--2001

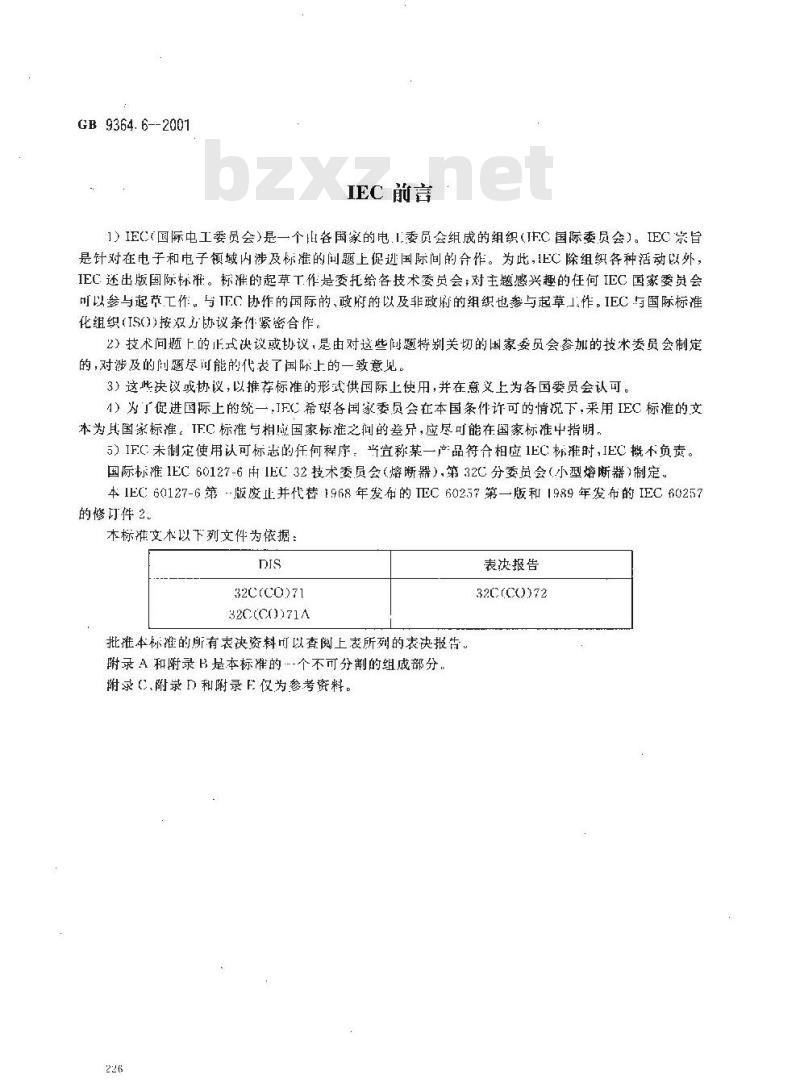

IEC 前言
1）IEC（国际电工委员会）是一个山各国家的电1委员会组成的组织（IFC国际委员会）。IEC宗旨是针对在电子和电子领城内涉及标准的问题上促逊国际间的合作。为此，EC除组织各种活动以外，IEC还出版国际标准。标准的起草T作是委给各技术委员会；对主题感兴趣的任何IEC国家委员会可以参与起节工作。与IEC协作的国际的，政府的以及非政府的组织也参与起草工作。IEC与国际标准化组织(ISO)按双方协议条件紧密合作。2）技术问题上的正式决议或协议，是由对这些问题特别关切的国家委员会参如的技术委员会制定的，对涉及的问题尽讨能的代丧了国际上的一致意见。3）这些决议或协议，以推荐标准的形式供国际上使用，并在意义上为各国委员会认可。A）为了促进国际上的统一,JEC 希各国家委员会在本国条件许可的情说下，来用IEC 标准的文本为其国家标准。IFC标准与相应国家标准之的差兄，应尽可能在国家标谁中指明。5）IFC 未制定使用认可标志的任何程序，当称某一产品符合相应1EC:标推时,IEC概不负责。国际标准1EC60127-6由1EC32技术委员会（熔断器），第32C分委员会（小型熔断器）制定本IEC60127-6第-版废止并代替1968年发布的IEC 60257第一版和1989年发布的IEC 60257的修订件2.
本标准文术以下列文件为依据：DIS
32C(CO)71
32CrC071A
批准本标准的所有表决资料而以查阅上表所列的表决报告。附录A和附录B是本标准的…-个不可分割的组成部分。附录C、附录D和附录F仅为参考资料。226
表决报告
32C(C0)72
GB9364.62001

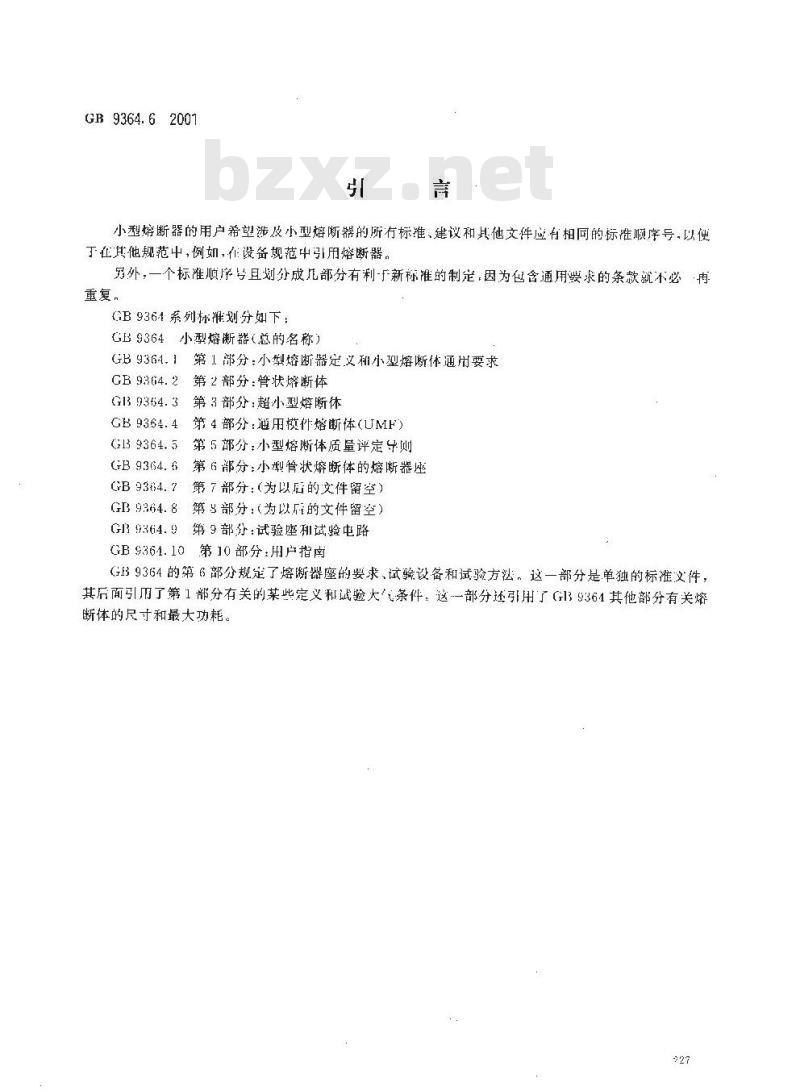

小型熔断器的用户希望涉及小型熔断器的所有标准、建议和其他文件应有相同的标准顺序号，以便丁在其他规范中，例如，在设备规范中引用熔断器。另外，一个标准顺序号且划分成儿部分有利-广新标准的制定，因为包含通用婆求的条款就不必再重复，
CB 9361 系列标准划分如下：
GB9364小型熔断器（总的名称）GB9364、1第1部分：小型熔断器定义和小型熔断体通用要求GB9364.2第2部分：管状熔断体
G139364.3第3部分：超小型熔断体GB9364.4第4部分：用模件熔断体（UMF）G139364.5第5部分：小型熔断体质量评定导则GB9364.6第6部分：小型管状熔断体的熔断器座GB 9364.7
第7部分：（为以居的文件留空）GB9364.8第部分：（为以届的文件留空）G9364.9第9部分：试验座和试验电路GBS364.10第10部分：用户指肉
GB9364的第6部分规定了熔断器座的要求、试验设备和试验方法，这一部分是单独的标准文件，其后面引而了第1部分有关的某些定义和试验大气条件。这一部分还引用了G13$361其他部分有关熔断体的尺寸和最大功耗

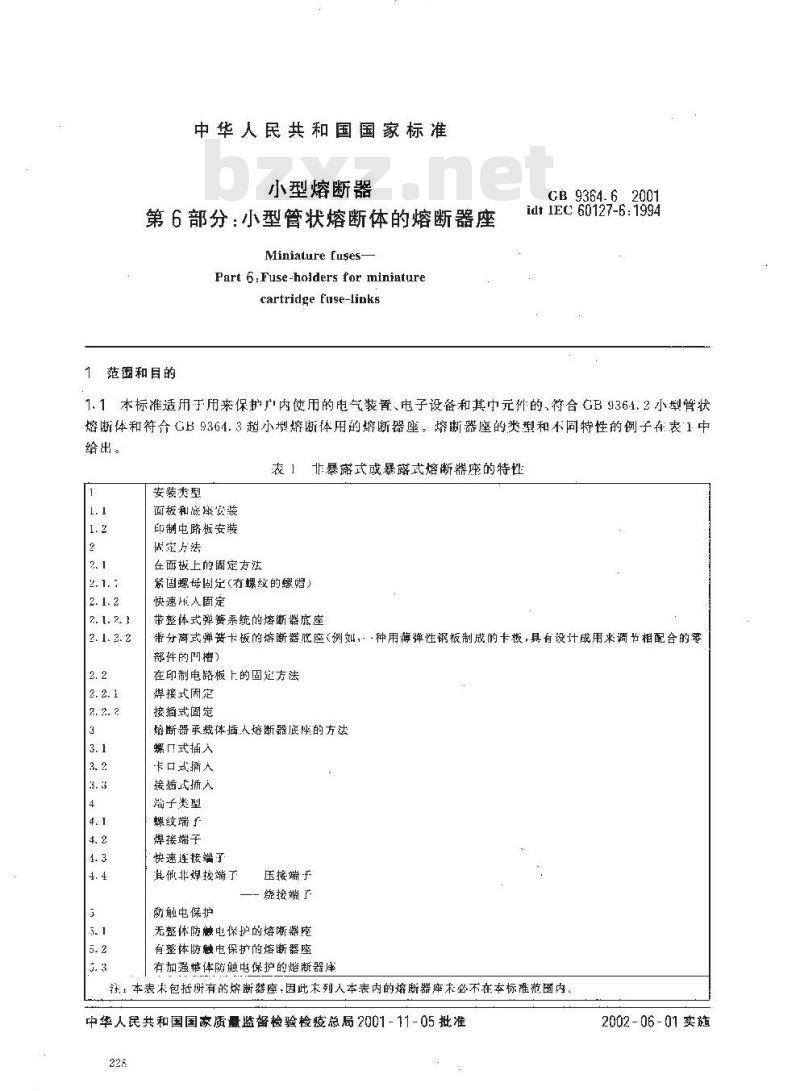

中华人民共和国国家标准
小型熔断器
第6部分：小型管状熔断体的熔断器座Miniature fuses-
Part 6.Fuse-holders for miniaturecartridge fuse-links
范和目的
CB 9364.6
idt IEC 60127-6: 1994
1.1本标准适用于用来保护广内使用的电气装置、电子设备和其小元件的、符合GB9361.2小型管状熔断体和符合GB93G4.3超小型熔断体用的熔断器座，熔断器座的类型和不同特性的例子在表1中给出。
表非暴露式或暴露式熔断器座的特性安装类型
2. 1. 2. 1
2. 1. 2. 2
面板和底座安装
印制电路板安装
固定方法
在面板上的固定方法
紧固螺母固定(有螺纹的螺竭)
快速人固定
带整体式弹簧系统的熔断器底座带分离式弹簧卡板的熔断器底座(例如，·种用薄弹性钢板制成的卡板,具有设计成用来调节相配合的零部的叫槽）
在印制电路板上的固延方法
焊接式固定
接式固定
熔断器承裁体插人熔断器底座的方法螺口式插人
卡口式人
接摘式插人
蒲子类型
螺纹端子
焊接端子
快速连接端了
其他非焊按端了
荫触电保护
压接端子于
绕接端广
无整体防触电保护的熔断器座
有整体防触电保扩的熔断器座
有加强体防触电保护的燃断器库注！本表未包括所有的熔断器座,因此末列人本表内的熔断器座末必不在本标催蔽画内，中华人民共和国国家质量监督检验检疫总局2001-11-05批准228
2002- 06 -01 实施

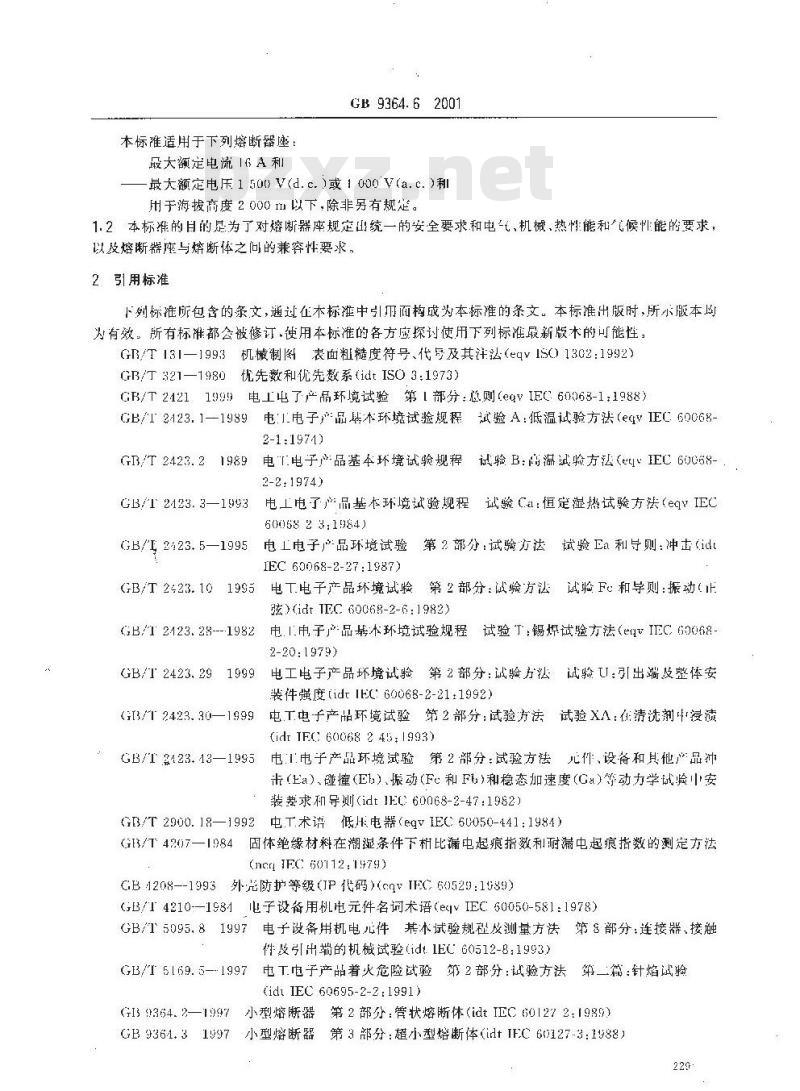

本标难适用于下列熔断器座：
最大额定电流IGA利
GB 9364. 6 2001
最大额定电压150n) V(d.c.)或1 000 V(a.c.)利用于海拨高度2000I以下，除非另有规定。1.2本标推的目的是为了对熔断器座规定出统一的安全要求和电、机械、热性能和气候性能的要求，以及熔断器座与熔断体之问的兼容性要求。2引用标准
下列标准所包含的条文，通过在木标准中引而而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版术的可能性：GB/T131—1993机械制图表面粗糙度符号、代号及其注法（eqv1SO)1302：1992）GB/321-1980优先数和优先数系（idtISO3：1973）GB/T24211999电工电了产品环境试验第1部分：总则（eaVIEC60068-1：1988)GB/T 2423.1—1989电:1.电子品联术环境试验规程试验A：低温试验方法(eaVIEC 60068-2-1:1974)
GB/T2423.21989电T电子产:品基本环境试验规程试验B:尚温试验方法（elIEC 60068-2-21974)
GB/T2423.3—1993电工电了产品基本环境试验规程试验C.a：恒定热试验方法（eqVIEC60068 2 3:1984)
GB/I2423.5—1995
第 2 部分:试验方法试验Ea 和导则:冲击(idt电上电子产品环境试验
IEC 60068-2-27:1987)
金第2部分：诚验方法试验Fc和导则：振动（止GB/T 2423. 10
）1995电T电子产品环境试验
弦)(idt IEC 60068-2-6:1982)
GB/T 2423. 28--1982
电.1.电子品基术环境试验规程试验T锡焊试验方法(e4IEC600682-20:1979
GB/T 2423. 29
电工电子产品坏境试验第2部分:试验方法战验U:引出端及整体安1999
装件强度(idt 1EC:60068-2-211992)(G13/T 2423. 30—1999
电工电子产品环境试验第2部分：试验方法试验XA：在清洗剂浸渍(idt IEC: 60068 2 45:1993)
GB/T123.43—1995F
电1电子产品环境试验第2部分：试验方法元件、设备和具他产品冲击（上a)、碰撞(Eb）振动(Fe和Fh)和稳态加速度(Ga)等动力学试验中安装费求和导测(idt 1EC:60068-2-47:1982)GB/T 2900.18—1992电T.术讲低电器(eqv 1EC 60050-441:1984)G3/T 4207—1984
固体绝缘材料在潮湿条件下树比漏电起痕指数利耐漏电起痕指数的测定方法(ncn IEC 60112:1979)
GB1208--1993外壳防护等级(IP代码)(cqVIEC60529:1589)GB/T4210--198电子设备用机电元件名词术语（eqVIEC60050-581：1978）GB/1'5095.81997电子设备用机电元件基本试验规程放测量方法第8部分;连接器、接触件及引出端的机械试验（id.1EC60512-8：1993）电工电子产品着火危险武验第2部分：试验方法第二箱：针焰试验GB/T 5169. 5-1997
(idi IEC 60695-2-2:1991)
G13 9364. 21997
GB 9364. 31997
小型熔断器第2部分：管状熔断体(idt IEC 601272.1989)小型熔断器第3部分：超小型熔断体(idtIFC60127-3:1988）229
CR 9364.6-2001
GB/T 12501 1990 [
电1.电子设备防触电保护分类（neIEC60536：1976）GB/T 16927.1—1997
高压试验技术第一部分：一般试验要求(cgVIFC60060-1：1989)G3/T16935.1-1997
G3 17464 --1998
低乐系统内设备的绝缘配合第部分：原理、要求和试验(it 1EC60664-1:1992)
连接器件连接铜导线用的螺纹型和光螺纹型夹紧件的安全要求(idit IEC60999:1990)
EC600603：1076高压试验技术
IFC 60060 4:1077
第3部分：测试装置
高压试验技术·一第1部分：测试装置的适用导则IEC 60216-1:1990
电子绝缘材料的耐热性的定义导则——-第1部分：老化程序和试验结果评定总则指南
1EC60260:1968对于恒定机对湿热的非注入式外壳的试验IFC 60291:1969
熔断器定义
IEC60291A：1975补充件
1EC 60364 4 443,1990
建筑物的电气绝缘
第4部分：安全防护
第143节：人气原因或由开关引起的过电压IEC60760：1989插片，快速连接端了IFC 60817: 1964
弹簧位移试验装置和刻度
3定义
第44篇：过压保护
本标准使用的通用术语的定义；引用GB/T 2900.[8一1992 和GB/T 4210一1984 以及(13/T 16935. 1—197。
涉及熔断体术语的定义，引用GB9364，1,IEC60291和IEC60291A。本标准采用下列定义。
3.1熔断器座fuse-holders
3.1.1 熔断器底座 fuse-hase
见 G[3 9364. 1—1097 中的 3. 103.1.2熔断器承载体fusr-arrir:r见GB 9361,1—1997 中的 3. 12,3.1.3熔断器座fuse-holder
见 CB 9364, 1—1997 中的 3. 9 .3.1.4非恭露式熔断器座unexposedfuseholder装有封闭式接触件，带或不带熔断器承裁体的-种熔断器底座。3.1.5暴露式熔断器座cxposedfuse-holder裴有外式接触件(如夹子),带或不带熔断器承载体的一种熔断器底座。3.2额定值rating
见G3 0364.11097中的 3.16。
3.3允许额定功率ralel pawerarceptanee由断器座制造！商给定的功耗值，这是指熔断器座在规定的试验条件下、在不超过规定的温度时所承受的最大功耗，
3.4额定电流rated current
山熔断器座的制造厂商给定的与允许额定功率有关的电流值，3.5额定电压ratel valtage
由熔断器的制造厂商给定的与工作特性和性能特性有关的电压值。23:1
3.6 绝缘配个 insulation cn ordinatianGB9364.6—2001
考虑预期的微环境和其他应力影响的电气设备的绝缘性能的相关系。3.7 脉冲耐压 impulse withstanl voltage规定了波形和极性、在规定的条件下不发生击穿的最高脉冲电压峰值，3.8过电压类avervoltagecategory规定瞬态过凸压情况的一种数字编吗，所规定的类别见荫录它中C1。
3.9 污染pollution
能引起绝缘抗电强度或表面绝缘电阻率降低的任何外来的杂质，固体，液休或气体，3. 10 污染等级 μollution dcgrce表示预期微环境污架特征的-种数字编号。所规定的等级见附录C中C2.
3.11微坏境micro-virme
特别影响到爬电距离尺小的绝缘的首接环境。3.12电气间隙learn
两个导电零部件之间最短的空间距离3.13 爬电距离 crt::page dis1ance两个导电零部件之间沿绝缘材料表面的最短距离，3.14固体绝缘solisinsulalin
循在两个导电零部件之间的固休绝缘材料。3.15相比漏电起痕指数(CTr）cumparativetrackingindex(CTl)GB/T4207规定的杆比溯电起痕指数试验·预定用来比较在试验条件下各种绝缘材料的性能，即某种污染物水溶液液滴滴在水表面上导致电解导电的情况，材料组别及HCTI 值见附录C中C3。3.16带电零部件livrar1
在正常使用中预定要被遵「电的导体或导电零部件，3.17可触放零部件accessibleart可躯及零部件或可触及表面是指当熔断器座在按正常使用时例如在设备的前面板「安装或燥作时用符合CB4208的标准试验指能触及到的零部件或表面。3.18熔断座的防触电保护类别fuse-holderelectric shockprotcctironcatcgorics衣示熔断器座防触电保护水的-种代号。3.19最高环境大气温度maximumambientairtemperaturc在熔断器座制造厂商给定的允许功率下，在熔断器座可触及和不川触及表面不超过最高允许温度时,熔断器座能承受的最高人气温度.3.20相对游度指数elativeleperetureineex根据IEC:60216-1，当两种材料在比较试验中承受和向的老化和诊断程序时，以已知基准相关材料温度指数对应的时间米获得的试验材料的温度指数：3.21绝缘insulations
注；详细说明见GB/I 12=01 和 GB/T 10935, .3.21.1功能绝缘funrtional insilalion导电零部作之间仪为设备正常功能所必需的绝缘，3.21.2 基本绝缘hase insulation加于带电零部件上为防电山:提供基本保护的绝缘：注：基么绝缘不-守包括仪为功能已的用的绝缘3.21.3附加绝缘supplemcntaryinsml:tinon231
GH 9364.6—2001
为了作基本绝缘失效时提供防触电保护而在其本绝缘之外所加的独立的绝缘。3.21.4双重绝缘double insulatior出属本绝缴和附加绝缘两者组成的绝缘。3.21.5加强绝缘reinforcedinsulatian加于带电零部件上的一个单独的绝缘系统，在相关的国家标准规定的条件下，其提供防电击保护的等级相当于双重绝缘，
注：一个单独的绝缴系统不意味者绝续必须足：“个块质地均勾的整体。它可以巾不能单独按基本绝缴或附加绝缘战验的芳下绝缘层组成
4通用要求
熔断器座的设计和结构、应保证其按制造厂商说明书的规定安装好后，在正常使用时，其性能可靠并！不会危及使用者或周围的环境。通常.通过逊行所有规定的试验来撤验是否合格：优先的标准额定值和熔断器座的分类5
表2标准额定值和分类
章条号
额定电压
额定电流
额定值
环境大温度T为 23C时的允许额定功率下列零部件的最高环境人气温度：可触及零部件
不可触及零部件
熔断器座的防触电保护
按13/T12501电工电了产品防触电保护分奖符介（H13/T16935.1低压系统内绝缘配合a）过电类别
b）污染等皱
）相比溺电起狠指数
刘符合下列标难的熔断体
GB 9364. 2
1. 6/2: 5/4 W
55℃或70℃
PC1类
PC2类
PC3类
[或』
CTI150
123 V利 250 V
1.5/2.5 W
注：涉及到额定低（电压、电流-允许功率）时，如果需要其他效数值，则这些件应从（/T321规定的R10数系中选取。对于分类(5.4.5.5.5.7),可以规定其他数值6标志
熔断器座应标有制造厂商名移或商标及产品川录号或型号，制造厂商可以标目附加标志：额定电压，用单位V；允许功率：用单位W；额定电流，用单位A(, +/, : ).例如 250 V(1 W/6. 3 A),233
附加标志不应标在熔断器的正而GB 9364. 62001
注：这足为了防止在更换熔断器库付用销额定值，标志应耐擦准清断可见。
通过检查和进行GB9364.1：1997的6.2规定的试验米检验是否合格。7熔断器座用户资料
制造厂商应负责提供对正确应用熔断器座所必需的任何有激的资料见附录F（提示的附录）。
8试验的一般说明
8.1试验性质
本标准规定的试验是型式试验。在需要进行交收试验的情况下，建议其试验项目从本标塑式试验项目中选取，8.2测量和试验的标准大气条件
除与有规定者外，所有的试验应在G39364.1一1937中的7.1规定的大气条件下过行。8.3试验样品的预处理
除另有规定者外.在进行测量前，试验样品应在标推大气条件下保行不小于4h，8.4电源性质
对于交流电，试验电压波形应基本为正弦波形，频率在411z～62Hz之间，8.5试验规
8.5.1符合GB9361.2的熔断体试验规对需要试验规的试验应使用衣3现定的适用的试验规：试验规或其中由黄铜制成零作应镀有8um的镍镀层外加4.5um的金敏层试验规的端部不应有孔。
除3号和6号标准规外，试验规应是只有单一材质的制品。Tere
注：粗糙度的符号符合（B/T131。图
试验舰外形图
表3符合GB9364.2熔断体试验规的材料和尺寸管状熔断体类型
熔断休
20. 5..c*
4. 2--0.1
4. 2±0. 1
近似质基
零件材料
坡璃斑
陶饶管
管状熔断体类型
熔断体」
32.64 3ot
30.96-3:01
注：所有试验规均无熔断元件。1）淬火锅：
2）含例基58%~70%
GB9364.6—2001
表3（完）
6. 15-. .
5. 3 - (3. 1
近您质量
零件材料
黄铜2
黄铜端
8.5.2符合G31364.3借有直径为0.62mm+0.07mm的端子引线的熔断体试验规对需要用试验规的试验应使用表A定的适用的试验规，中nx
尺小单位：m
图2符合标准规格单1的熔断体
试验规外形图
尺寸单位:mm
玻璃或
陶瓷管
图3衍合标谁规格单3和的熔断体试验规外形图
表4衍合GB9364.3的熔断体试验规的材料和尺寸超小型熔断体美型
超小型熔断体」
标准规格单
标准规格单3.1
试鉴规号
注：所有试验规均九熔断元行
1）萍火锅。
2）含钥基58元~75%
0. 70 a2
0.70 8.c2
0. 55-8. 2
0. 701 8. n
苯件的材料
黄铜”
黄铜”
试验规或其中由黄铜制成的零件应镀有8m镍镀层外圳4.5μm金镀层。234
绝缘材料
绝缘材料
8.6型式试验
GB 9364. 6—2001
过型式试验来检验熔断器座是否符合本标准、需要型式试验时，其试验顺序和提交样品的数带在附录B中规定。9防触电保护
9.1PCI类：无整体防触电保护的熔断器座PC1类的熔断器仪适用于提供了相应的附加措施防止电击的应用场合。9.2PC2类：有整体防触电保扩的熔断器座9.2.1熔断器库应设计成：
当熔断器座被正确的装配和正确安装在设备的前面板上以及在熔断器承载体和符合表3或表的3号或6号试验规插人到熔断器底座吋，带电零部件不可触放：在用手或借所工具插人或取出熔断器承载体期问或在取出熔断器承载休之后，带电零部件不会变成可触及。
9.2.2用GB1208规定的标准试验指求检验是否合格。从每一个可能的方位，不加明显的作用力求施加试验指。如果熔断器座具有熔断器承载体，则试验时，应将符合表3或衣4的3号或6号试验规插入熔断器承载休。建议使用一个电压约为10V的电指示器来指示与相关零部件的接触。9.3PC3类：有加强整体防触电保护的熔断器座该类熔断器座的要求与9.2(PC2类）的要求相问，但用符合GB4208—一1993中的表9的直径1mrm的刚性试验导线代替标准试验指来进行试验。10电气间和爬电距离
应对按正常使用正确装配和安装好的、Ⅱ装有符合表3或表4的3号或6号试验规的熔断器座检验电汽隙和爬电距离，
通过测量来检验是否合格。
10.1与绝缘等级有关的熔断器座的最低耍求表5带电零部件和可触及零部件之间的绝缘类型绝缘炎型
下列孝部件之间的绝缘
）不同电压的带电车部件之问
b）昔电部件与金属安装板或可以按触该安装板的任何其他金属琴部件，例如：底座医定装置之间。安装板的厚度符合11.1
符合 13. 1. 1 的炼断器座
符合10.1.2的熔断器座
c）带电零部仆与归试验指可以触及到的所有零部件(可触及零部件)之间
符合1C.1.1的熔断器座
一符合1C.1.2的熔断器座
功能绝缘
基本绝缘附加绝缘
*仅采用附加绝缘而不采用某本绝缘，反之可以采用基本绝缘而不采用附加绝缘。(x):
加强绝缘Www.bzxZ.net
重绝缘
10.1.1打算用于1类设备的熔断幕座，在带电零部件与可触及企属零部件之间至少应有装本绝缘。这些金属零部件应配有能与打算使用这种熔断器座的设备的保护接地电路叮靠连接的装置10.1.2打算用十1炎设备的熔断器座，在岱电零部作与可触及零部件之间应有双重绝缘或加强绝缘。10.2电气尚隙
电气间隙的尺寸应使熔断器座能承受出现在正常使用时的预期过电压。电气间隙应通过测量尺寸，23
GB9364.6-2001
以及在需要试验的情况下，通过11.5规定的脉冲耐压试验来检验。电气间隙等于表7A和表7B规定值应认为符合木要求。在这种情况下、不需要进行11.1.5规定的脉冲耐压试验
电气问隙可以小于表7A和表7B的规定值，但不能小于GT3/1693511997中的表2情况B规定的均勾电场条件的舰定值，在这种情况下，只要在逆行11.1.5规定的脉冲耐压试验时未出现不合格，则应认为电气问隙符合本要求，电气隙小于表6对电气问隙要求的冲耐压值
额定电
斗电卡类别
要求的脉冲耐压值.95
功能绝缘，基本绝续
或附加绝缘
加强绝缘或双重绝缘
注：使用在低」:25V电压下工作的设备正在日益增多。为了符合GB/T18935.1.专门设计成这些较低电正的熔断器所应满足本表的规定价，1)按1EC0060-1,1.2/3.是将脉冲波形定义为：1.J-时间1.2s和半降价衰减时间aJs。注：需注意设备规范可能包括除表6、表7和表8规定估以外的、或与规延值偏离的要求。表7A和表713与额定电压、过电压类别和规定的污染等级有关的在空气中的最小电气间隙注：游拔高度210m以下非均勾电场条件的空气中的最小电气间隙与GB/16935.1—1$97中的表2相--致，表7A过电压类别1
额定电压
功能绝缘，鼎本绝缘或
加绝缘
加强纯缘或双重绝缘
表7B过电乐类别㎡
额定电压
功能绝缘.基本绝缘戴附
加绝缘
加强绝缘或双重绝缘
空气中的电间隙
污梁等级
空气的电气间
污染等级
10.3爬电距离
10.3.1基本绝缘或附加绝缘根据额定电压的爬电距离应从表8中选取。应考虑下列影响因素：236
