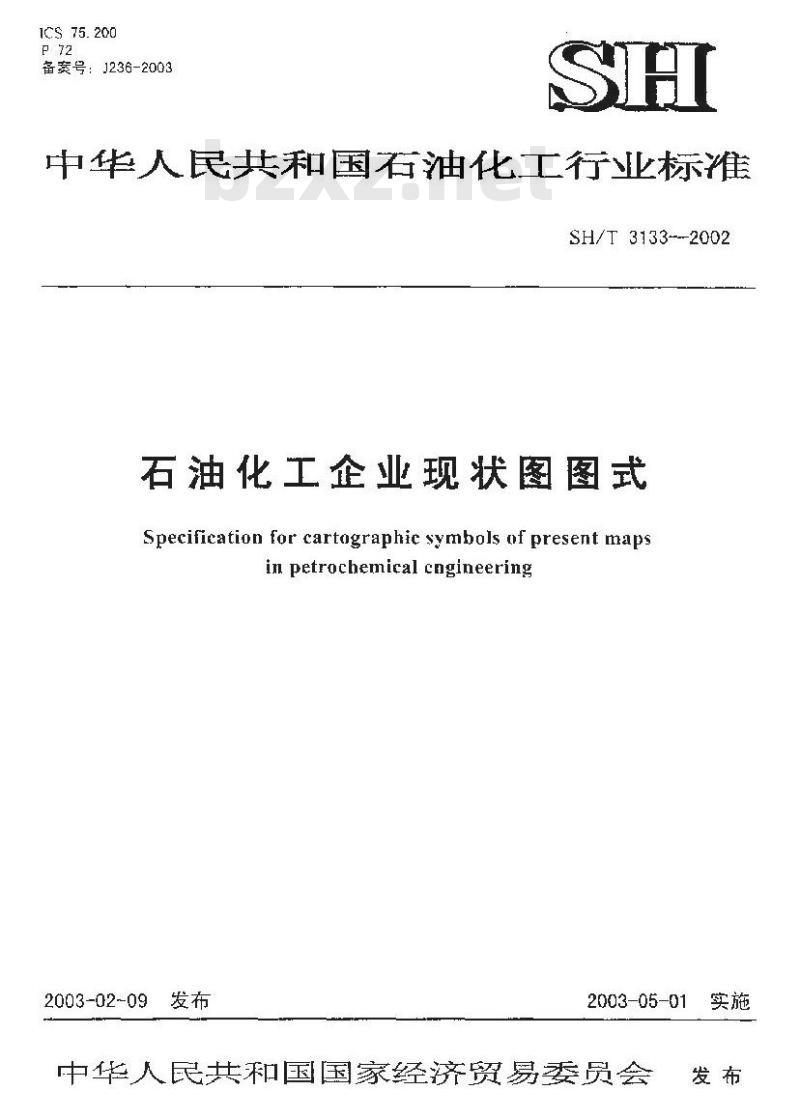

【石油化工行业标准(SH)】 石油化工企业现状图图式

ICS 75.200
备索号：J236-2003
中华人民共和国石油化工行业标准SH/T3133--2002
石油化工企业现状图图式
Specification for cartographic symbols of present mapin petrochemical cngineering2003-02-09发布
2003-05-01
中华人民共和国国家经济齐贸易委员会实施

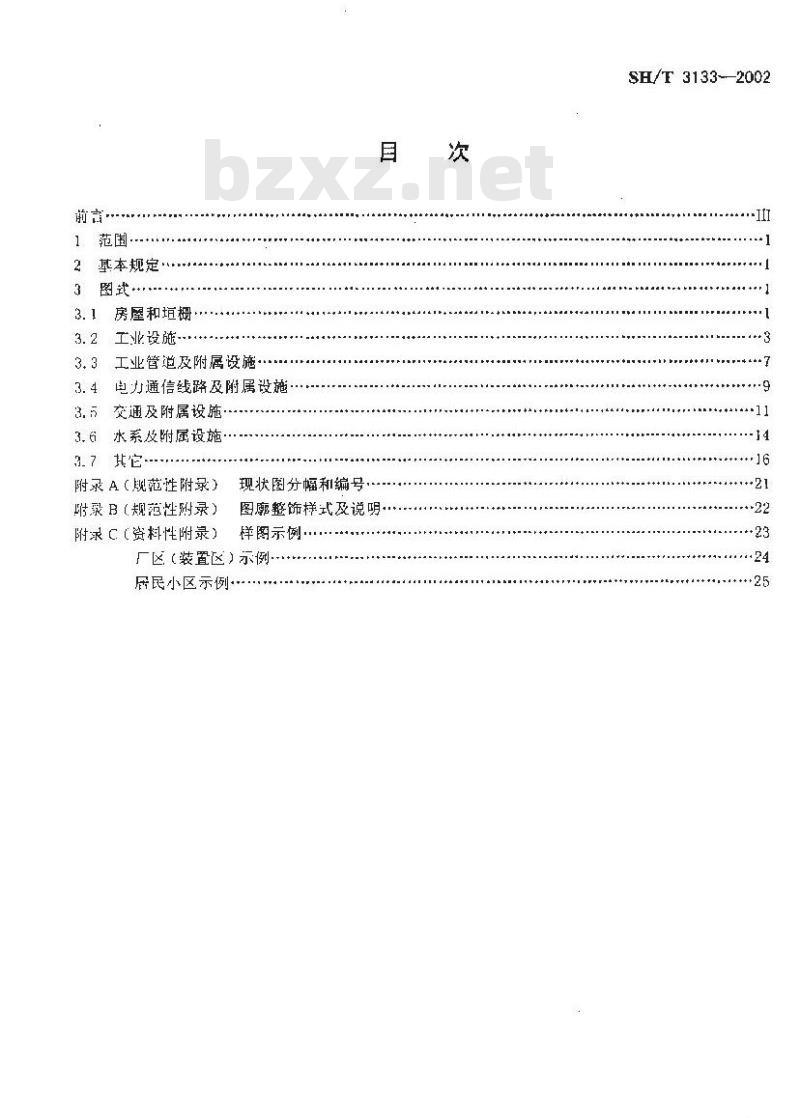

基本规定
房屋和垣栅：
工业设施
工业管道及附属设施
电力通信线路及附属设施
3.5交通及附属设施
3.6水系及附属设施
3.7其它-
附录A（舰范性附录）
浆 B（规范性附录)
附泵C（资料性附录）
现状图分幅和编号
图廓整饰样式及说明·
样图示例·
厂区（装置区）示例
居民小区示例·
SH/T 3133--2002
SB/T3133—2002

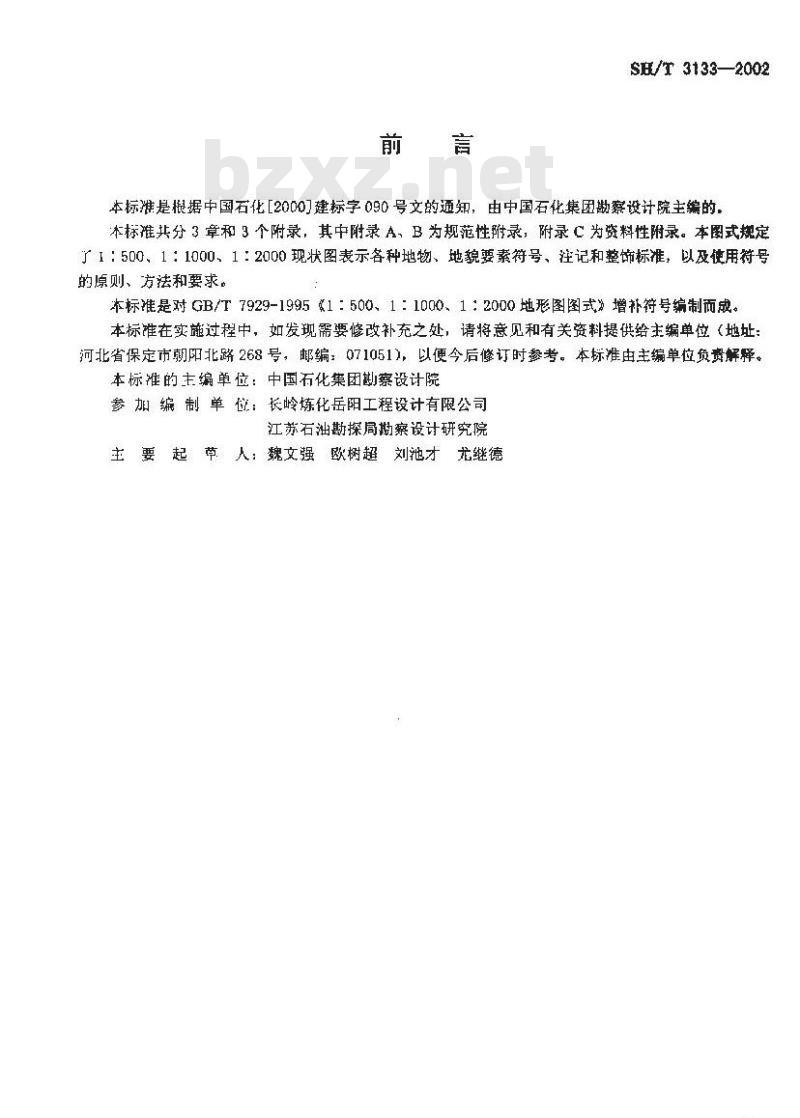

本标准是根据中国石化[2000]建标字090号文的通知，由中国石化集团勘察设计院主编的本标准共分3章和3个附录，其中附录A，B为规范性附录，附录C为资料性附录。本图式规定了1：500、1：1000、1：2000现状图表示客种地物、地貌要素符号、注记和整饰标准，以及使用符号的原则、方法和要求。
本标准是对GB/T7929-19951：500、1：1000、1：2000地形图图式》增补符号编制而成，本标准在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供给主编单位（地址河北省保定市朝阳北路268号，邮编：071051），以便今后修订时参考。本标准由主编单位负资解释。本标准的主编单位：中国石化集团勘察设计院参加编制单位：长岭炼化岳阳工程设计有限公司江苏石油勘探局勘察设计研究院主要起草人：魏文强欧树超刘池才龙继德1范围

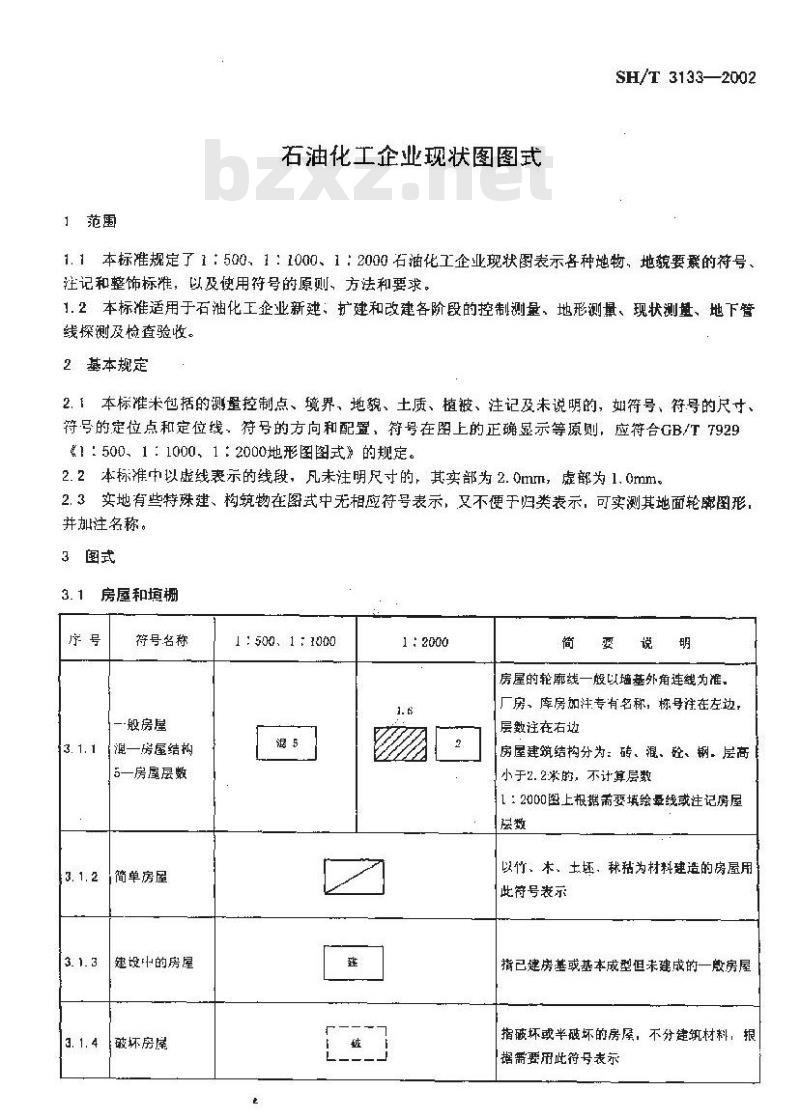

石油化工企业现状图图式
SH/T3133—2002
1.1本标准规定了1：500、1：1000、1：2000石油化工企业现状图表示各种地物，地貌要暴的符号、注记和整饰标准，以及使用符号的原则、方法和要求。1.2本标准适用于石油化工企业新建、扩建和改建各阶段的控制测录、地形测量、现状测量、地下管线探测及检查验收。
2基本规定
2.1本标准米包括的测量控制点、境界，地貌、土质、植被、注记及未说明的，如符号、符号的尺寸、符号的定位点和定位线、符号的方向和配置，符号在留上的正确显示等原则，应符合GB/T79291：500、1：1000，1：2000地形图图式》的规定。2.2本标准中以虚线表示的线段，凡未注明尺寸的，其实部为2.0mum，虚部为1.0mm。2.3实地有些特殊建、构筑物在图式中无相应符号表示，又不便于归类表示，可实测其地面轮率图形，并加注名称。
3图式
房屋和垣栅
符号名称
—般房屋
混一房屋结构
5—房屋层数
简单房屋
建设中的房屋
破坏房屋
1 : 500、1 : 1000
1:2000
简要说明
房屋的轮廓线一般以墙基外角连线为准，厂房、库房加注专有名称，栋号注在左边，层数注在右边
房屋建筑结构分为：砖、混、砼、钢。层高小于2.2米的，不计算层数
：2000图上根据需要填绘量线或注记房屋程数
以竹、木、土坏，毡为材料建造的房屋用此符号表示
指已建房基或基本成型但未建成的一散房屋指破坏或半破坏的房屋，不分建筑材料，根据需要用此符号表示
SH/T3133--2002

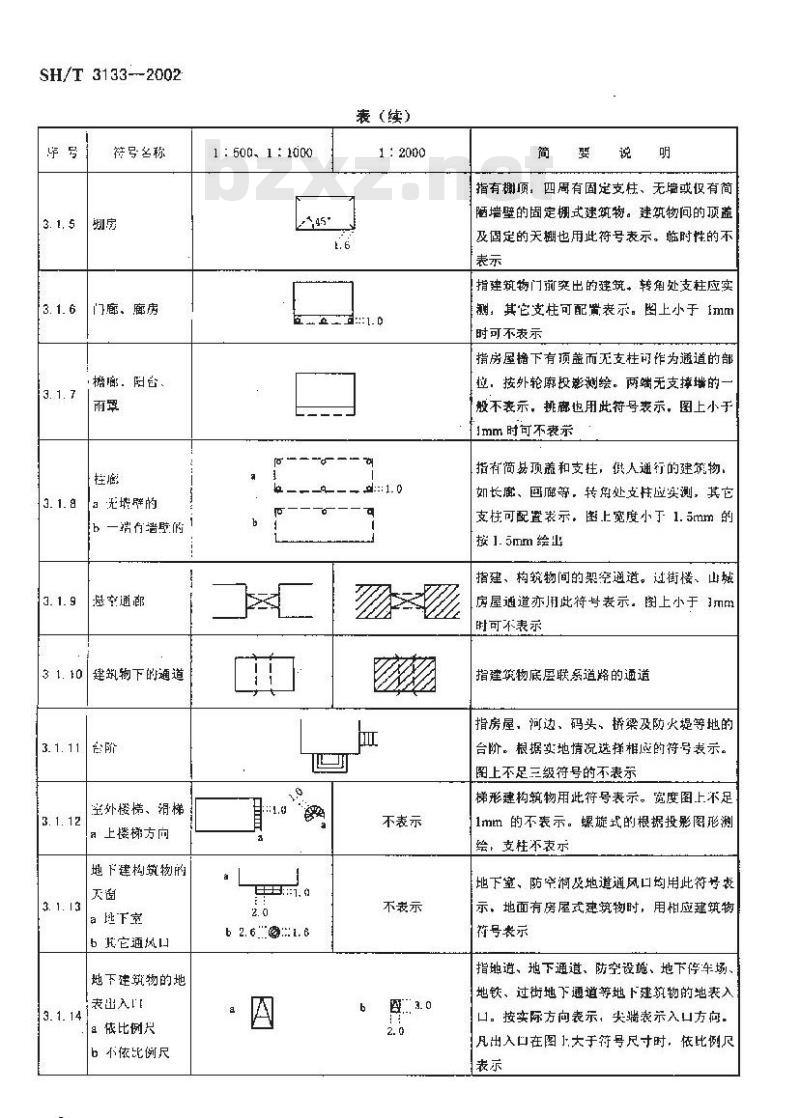

符号名称
门廊、廊虏
橘离，阳台、
a无堆辟的
瑞自错助的
遂空通部
建筑物下的通道
3.1. 11阶
空外楼梯、涓梯
上楼梯方应
地下建构筑物的
a些下室
bH它通风山
地下硅筑物的地
表出入！
依比例只
b不依比例尺
1: 5001: 1000
b [email protected]
表(续)
1: 2000
不表示
不表示
指有榭项，四周有固定支快、无墙或议有简陋墙壁的固定棚式建筑物。建筑物间的顶益及固定的天棚也用此符号表示。临时性的不表示
指建筑物门前突出的建筑，转角处支柱应实测，其它支柱可配置表示。图上小于 1mm时可不表示
指房屋摘下有项茜而无支柱可作为通道的部位，按外轮廓投影测绘。两端无支撑瑞的一般不表示，挑鹿也用此符号表示，图上小于1 mm 时可不表示
指有简易顶盖和支柱，供人通行的建筑物，如长廊、回廊等，转角处支柱应实测，其它支柱可配置表示，函上宽度小于1.5mm的按 1. 5mm 绘出
指建、构筑物间的架空通道。过街楼、山城房屋通道亦用此符号表示，图上小于3mm时可不表示
指建筑物底层联系道路的通道
指房屋，河边、码头、梁及防火提等地的台阶。根据实地情况选择椎应的符号表示。图上不足三级符号的不表示
梯形建构筑物用此符号表示。宽度图上不足1mm的不表示。螺璇式的根据投影图形測绘，支柱不表示
地下室、防空河及地道通风口均用此符号表示，地面有房屋式建筑物时，用相应建筑物衍号表示
指地道、地下通道、防空设施、地下停车场、地铁、过街地下通道等地下建筑物的地表入口。按实际方向表示，尖端表示入山方向。凡出入口在图1,大于符号尺寸时，依比例尺表示
符号名称
3. 1.15a依比例尺
b不依比例尺
3.1.16门顶
支柱架}、墩
自依比例尺
b不袋比谢尺
3. 1. 18]a 依比例尺
不依比例尺
[橱栏、栏杆
3.1.20活树篇包
铁丝网
工业设施
符号名称www.bzxz.net
框架结构
塔、反应器
有支架的
b无支架的
1 : 500、1 : 1000
表(续）
1:2000
+0+6.16..
1 : 500、1 : 1000
.:: 1. o
1 : 2000
SH/T 3133—2002
指各种铁门、木门借以竖立的墩、柱。图上大于符号尺寸的依比例尺表示
指各种大门的项盖，虚线部分按实际投影测绘，图上大于符号尺寸的门墩，依比例尺表示。在厂区门岗附近注记门岗编号或名称各种建筑物，构筑物的支柱（架）、不分建筑材料，密上能依比例尺表示的实测表示，不能依比例尺表示的按其形状相似的符号表示
围墙不区分结构性质均用此符号表示。图上宽度大于0.5mm时，用符号\a\表示，小于0.5mm时，用符号\b\表示，黑块符号向里绘制。墙上有电网的加注\电\字各种类型栏杆、橱栏，如铁栅栏、本栅栏、砖、石、混凝土基座的斑栏、石板为拦的等均用此符号表示。符号上的短线向里绘制由凝木、荆棘、绿雷等形成规则的游饱用此符号表示
永久性的用此符号表示，临时性的不表示简
指钢结构、混凝土结构且有项盖的建筑物，中间支柱实测。1200D图上不表示中间支柱
石油化工设备中的塔形构筑物如分馏塔、吸收解析塔、再吸收塔、稳定培塔以及沉降反应器，再反应器、二再反应器等均用此符号表示。焦化塔也按此符号表示。有支柱的，实测支柱位置。加注“塔”、“反”、“焦化塔”等字3
SH/T 3133-2002
3. 2. 3护
符号名称
3.2.4冷换设备
3. 2. 6 1a 立式
6卧载
3.2.8机泵
露天设备
姆幽及崛道
a焖肉
b烟道
架空烟道
a斗在中间
b斗在边
3. 2. 10滑槽
传送带
架空的
b地面上的
c地面下的
3.2. 12水塔
1 ; 500、 t : 1000
表 (续)
1 : 2000
不装系
不表示
区区区
实测架空炉的外型轮感，支柱宜实测。1；2000图上不表示变柱、其它附属设施按拍应符号表示
指换热器、冷凝器、冷油器、水冷器等均用此符号表示。横线为支柱位置。 1 : 2000 图上可不表示
指存储生产过程中的中间产品的缓冲设备。按其形状相似的符号表示，中间横线衰示支柱。加注“容”字。根据图面负载加注编号框架结构构物底虐的机泵一般实测其轮廊线。房内的不表示。根据类型加注“泵”“压缩机”、“机”等字
外形不规则的小型设备群，测出外围轮魔线，内绘符号。加注相应名称
烟凶基础部位轮邸在图上超过符号尺寸，实测表示。烟道是指用支柱或地形髂筑的通道，烟道支架位置实测，加注“烟道”学。风道也用此符号表示。1：2000 图上可不表示支柱
满斗按实际情况选择相应符号表示，支往只表示两端的。 1 ：2000 图上可不表示支柱,只测外形，加注“漏斗”字
符号中的斜线指向低处。1：2000图上根据需要表示
指有固定支柱（架）的皮带传送设备。分架空的、地面上的、地面下的。根据需要表示支柱位置实测
水塔基础部位轮廓在图上超过符号尺寸时，实测其轮廊线表示。水塔不分结构均用此符号表示
符号名称
塔形建筑物
3.2. 14 a 龙门吊
b天吊
3.2.15起重机
a 棚房内的
b 雨睾下的
c爵天的
a立式罐
3. 2. 17b 臣磷、大槽
c球罐
d半地下罐
防火堤
[3.2.18a 直立式
b 放坡式
3. 2. 19a 无盖的
b有盖益的
1 : 500. 1 : 1000
裹(续》
1: 2000
隔油泄
SH/T 3133--2002
指各种塔形建筑物如跳伞塔、消防训练塔、嵌望塔等，并加注“伞”等字
龙门吊指地面有执道的桥式起盈设备。天吊指架空轨道的桥式起重设备，轨道及支柱位置实副，不依比例尺表示，两执道的符号绘在轨道线中间
指车站、蚂头、工厂等固定或有轨道的单式起重机。软道实测表示
地磅设在房屋和棚房内的、可分别绘出房愿和棚房的符号。设在雨罩下的，绘出雨军符号，设在跨天的绘出范围线。轨道衡也用此符号表示，加注“轨道衡”字
指储存液态、气态类原料或成品的设备。罐分为立式罐、哥罐（大檀）、球罐，根据实际情况选择相应符号依比例尺表示，立式露和球髓，中间脑横线，横线上方简注存储介质，横线下注记锂号，球罐支柱一般表示，支柱根据图面适当取舍。卧遭（大槽）的横线表示基础。地下罐实测范围，内绘独立符号。注记根据图面负载可适当取舍防火堤分为直立式堤、放坡式堤；放坡式堤又分为加固的和未加固的，按实际情况选择相应的符号表示。防火堤上沿的宽度实测表示： 图上小于 0. 5mm 时, 按 0. 5marm 表示人工修筑的蕃水池、洗煤池、消防水池、隔油池、过滤池及其它用途的工业用池用此符号表示，加注专有名称。其它附属设施按相应的符号表示
SH/T 3133--2002
符号名称
3.2.20生化池、瞬气池
3. 2. 21凉水塔
3.2.22围堰
3.2.23冷塔
3.2.24排牢管
石油井、天然气
3.2.26抽油机热础
逆升机按绳
泥浆池
3. 2 29加油站
1 : 500、1: 1000
表(续
1:2000
2.6○油
泥浆池
简要说明
生化油、腰气池均用此符号表示，池中间间隔表示，表示池中间机系的范围线，加“泵”符号。1：2000 图上表示范围线指循环水场内的循环水塔
1 : 2000 图上风桶不表示
指装置区、罐区内防止污水漫流的设施，油并的临时围堰也用此符号表示
表采其最上、最下和蓄水池的轮廓线，加专有名称
指气体排放设备：各种排空管实测其外轮廓，内绘此符号。火炬加注“火”字石油井、天然气井、注水并用此符号表示，并分别加注“油”、“气”，“水”字实测范围，加注井号和高程。测底法兰盘中程
实测支点，用此符号表示
指钻油井专用的泥浆池，实测范围，加注“泥浆池”字
指供汽车加油（气）的场所。符号绘在加油棚中心位置。其它设施按相应的符号表示，加注名称
工业管遵及附设施
符号名称
架空管线
aH型架
bT型架
c单墩
管墩管线
单根管线
管线沟
a明沟
b暗沟
地下管线
有管提的管道
管线跨越梯
管线入地点
排水沟
b暗沟
1 : 500、 1: 1000
FW20D锅
1 : 2000
2.04.02.0
SH/T 3133---2002
简要说明
柱角位置实测，不依比例尺装示，有多个管架叠加时，只表示最外层：1：2000图上，直线上的支架（管墩）可适当取舍，方墩的大小在 0. 2mm~1. 0mm 之间选择实测管墩位置。根据情况，管墩可适当取舍指跑面上的单根管线。根据需要，注记介质指数设在沟内的管线。 1 : 2000 图上管沟宽度小下1m时，可示表示
管线专业图上每隔约10cm~15cm简注管线代号、管径（e单位mm）。管材（轻、钢、铸等)
有管据的管道是指荟道数设于地面，上面惨筑土堤保护管道。图工大于符号尺寸的，依比尺表示
图上宽度小于1mm的跨越梯不表示各种管线的入地点，加此符号表示指厂区、居民区内的主要道路旁的排水沟。房前屋后的可不表示。择水沟标注流向，箭头表示流水方间
SH/T 3133—2002
符号名称
3.3.10阀门
3.3.11阳门池
上水检修井
3.3.13水龙头
3 3.14消防栓
3. 3. 15消防炮
消防器材
下水检修井
下水嘀井
矩形下小井
污水篦子、地漏
煤气、天然气、
液化气捡修井
不明用途井
a圆形
6短形
兜气池
a依比例尺
b不恢比例尽
变径接头
3 3 26减压阀
1:500、1:1000
裹 (续)
T: 2000
..2. 0
大型突出的阀门用此符号裘示
图上边长太于3mm的阀门池，实制范围：内绘阀门符号
室外圈定的饮水、供水龙头用此符号表示室外地上利地下的消防栓，用此符号表示室外地上和地下的消防炮，用此符号表示指室外放置消防设施的，固定的1具箱图上边长大于3mm的矩形下水井，实测范围：内绘下水井符号
街道及内部道路旁污水鼠子、装置区内的地漏用此符号表示，符号按实际情况沿道路边线绘出
图上边长大于3mmm 的方形井，实测范围,内绘圆形不明用遂井符号
指农村居民地外用于积肥的池了，龚池。这池等。比粪池也用此表示
指管线预留口处
指在管线直线段，不间管径的管线的连接处指气管线上用于减少压力的改备电力通信线路及附属设施
符号名称
高压输电线
低压配电线
通信线
电线架
电力塔
a依比例尺
b不依比例尺
电缆桥
电缆沟
|电缆标
3.4.10直理电缆
电线入地
电线杆上的变压
1 : 500、 1 2 1000
.:2. 0
不表示
SH/T 3133-2002
电力线分为输电线和配电线，输电线路均为高压线，图上以双头表示：配电线路一般为低压线：图上以单筋头表示，实地渊绘可根据究瓶、杆型、档距等特征加以判断。通讯线是指固定的电话线。多种电线位于同一杆柱时，只表示主要的。电力线、通讯线根据需要可不连线，仅在杆位或转折、分书处绘出线路方向
电杆不区分建筑村料，均用此符号表示，空杆也用此符号表示
电力塔基础部位轮廊在图上超过符号尺寸，实测表示
指架空的电组桥。实测宽，内绘相应电续符号。有支柱的一般实测表示。1：2000 图上可不表示支柱
电缆沟沟宽图上大于1mm时，实测宽度，内绘树应符号
指示电缆实地位置的标记。1：2000图上可不表示
段在专业图上表示。函上每年隔10cm~15cm绘制相应电缆类型的符号
搬电缆出入地表口处
