【冶金行业标准(YB)】 高炉用磷酸浸渍粘土砖

YB/T 112—1997

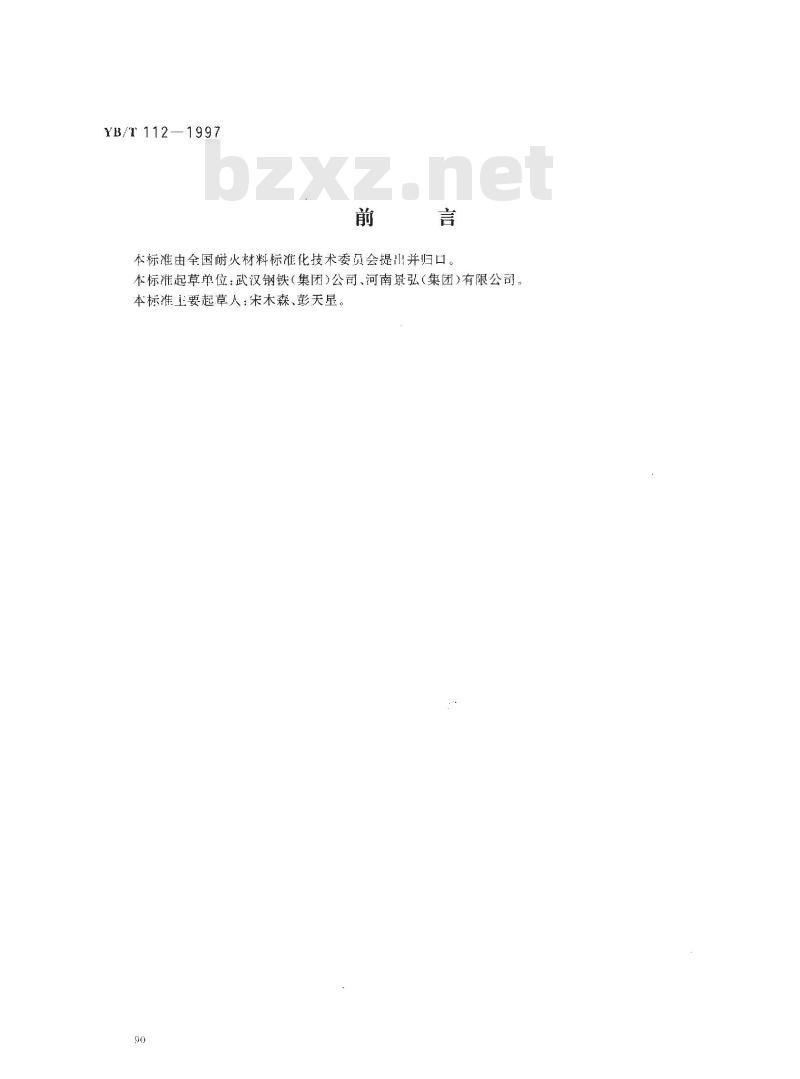

本标准由全国耐火材料标准化技术委员会提山并归口。本标淮起草单位：武汉钢铁（集团）公司、河南景弘（集团）有限公司。本标准主要起草人：宋木森、彭天星。90

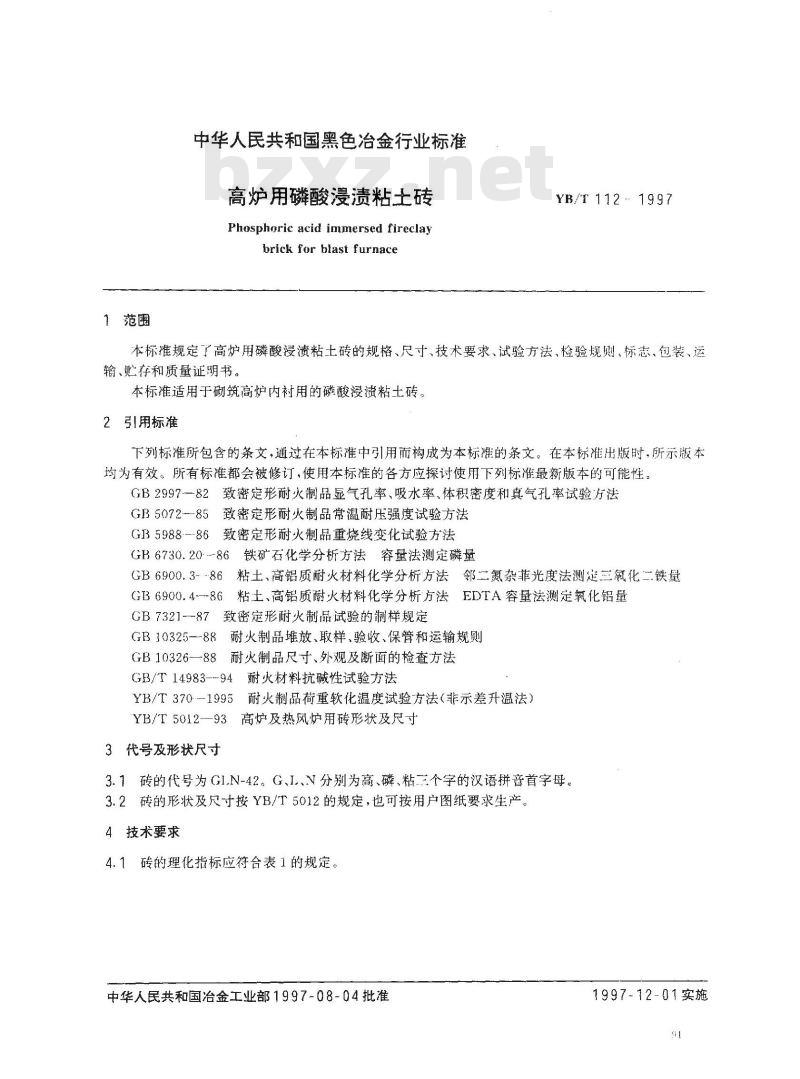

中华人民共和国黑色冶金行业标准高炉用磷酸浸渍粘土砖
Phosphoric acid immersed fireclaybrick for blast furnace
YB/T 112-- 1997
本标准规定了高炉用磷酸浸渍粘土砖的规格、尺寸、技术要求、试验方法，检验规则、标志、包装、运输、贮存和质量证明书。
本标准适用于砌筑高炉内衬用的磷酸漫渍粘土砖。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB299782致密定形耐火制品显气孔率、吸水率、体积密度和真气孔率试验方法GB5072--85致密定形耐火制品常温耐压强度试验方法GB5988--86致密定形耐火制品重烧线变化试验方法GB6730.20-86铁矿石化学分析方法容量法测定磷量GB 6900. 3--86
粘土、高铝质耐火材料化学分析方法邻二氮杂菲光度法测定三氧化二铁量GB6900.4-86粘土、高铝质耐火材料化学分析方法EDTA容量法测定氧化铝量GB7321--87致密定形耐火制品试验的制样规定GB10325--88耐火制品堆放、取样，验收、保管和运输规则GB1032688耐火制品尺寸、外观及断面的检查方法GB/T 14983--94
耐火材料抗碱性试验方法
YB/T 370-1995
耐火制品荷重软化温度试验方法（非示差升温法）YB/T5012--93高炉及热风炉用砖形状及尺寸3代号及形状尺寸
3.1砖的代号为GI.N-42。G、I、V分别为高、磷、粘三个字的汉语拼音首字母。3.2砖的形状及尺寸按YB/T5012的规定，也可按用户图纸要求生产。4技术要求
4.1砖的理化指标应符合表1的规定。中华人民共和国治金工业部1997-08-04批准1997-12-01实施

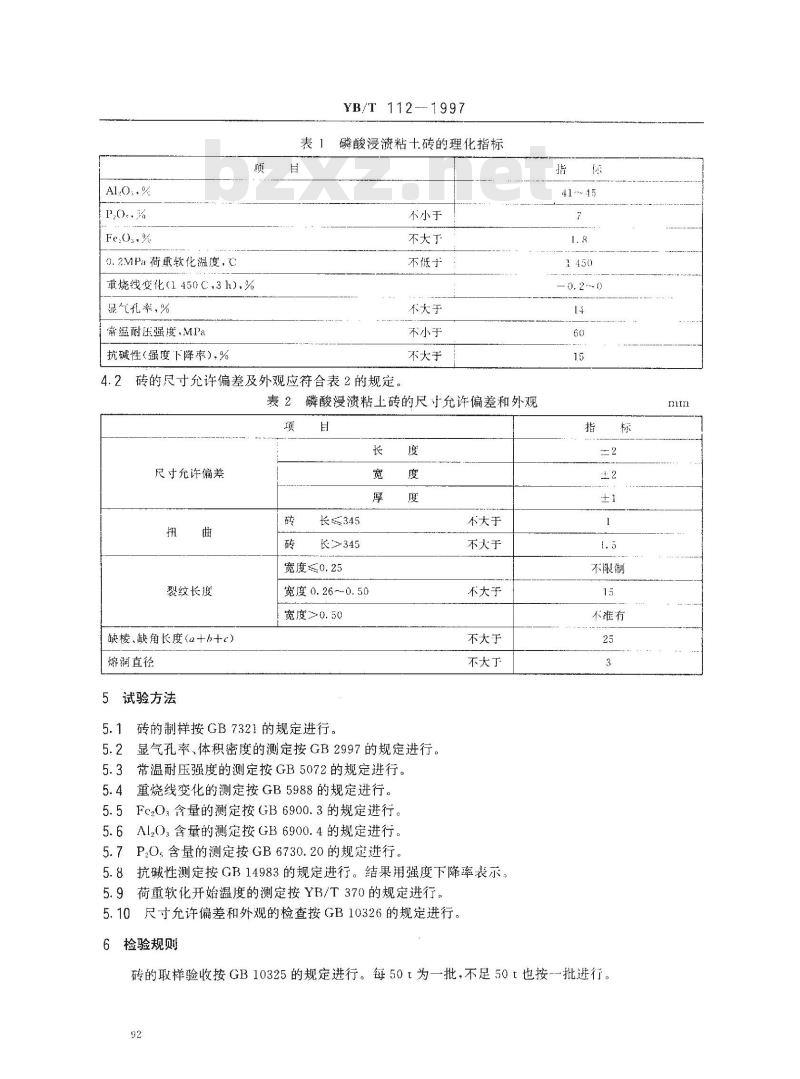

0.2MPa荷重软化温度，℃
重烧线变化（1450C，3h），%
显气孔率，%
常温耐压强度,MPa
抗碱性(强度下降率)，%
YB/T 112
磷酸浸溃粘士砖的理化指标
不小于
不大于
不低于
不大于
不小于
不大于
砖的尺寸允许偏差及外观应符合表2的规定。4.2
表2磷酸浸渍粘上砖的尺寸允许偏差和外观项
尺寸允许偏差
裂纹长度
缺棱、缺角长度（α+h+c）
熔洞直径
试验方法
长A345
长345
宽度≤0.25
宽度0.26～0.50
宽度>0.50
砖的制样按GB7321的规定进行。宽
不大于
不大于
不大于
不大于
不大于
显气孔率、体积密度的测定按GB2997的规定进行。常温耐压强度的测定按GB5072的规定进行。5.3
重烧线变化的测定按GB5988的规定进行。5.5Fc2O，含量的测定按GB6900.3的规定进行。AlO，含量的测定按GB6900.4的规定进行。5.64
P,O，含量的测定按GB6730.20的规定进行。5.7
抗碱性测定按GB14983的规定进行。结果用强度下降率表示，5.8
荷重软化开始温度的测定按YB/T370的规定进行。5.10
尺寸允许偏差和外观的检查按GB10326的规定进行。检验规则
不限制
不雅有
砖的取样验收按GB10325的规定进行。每50t为一批，不足50t也按-批进行。92

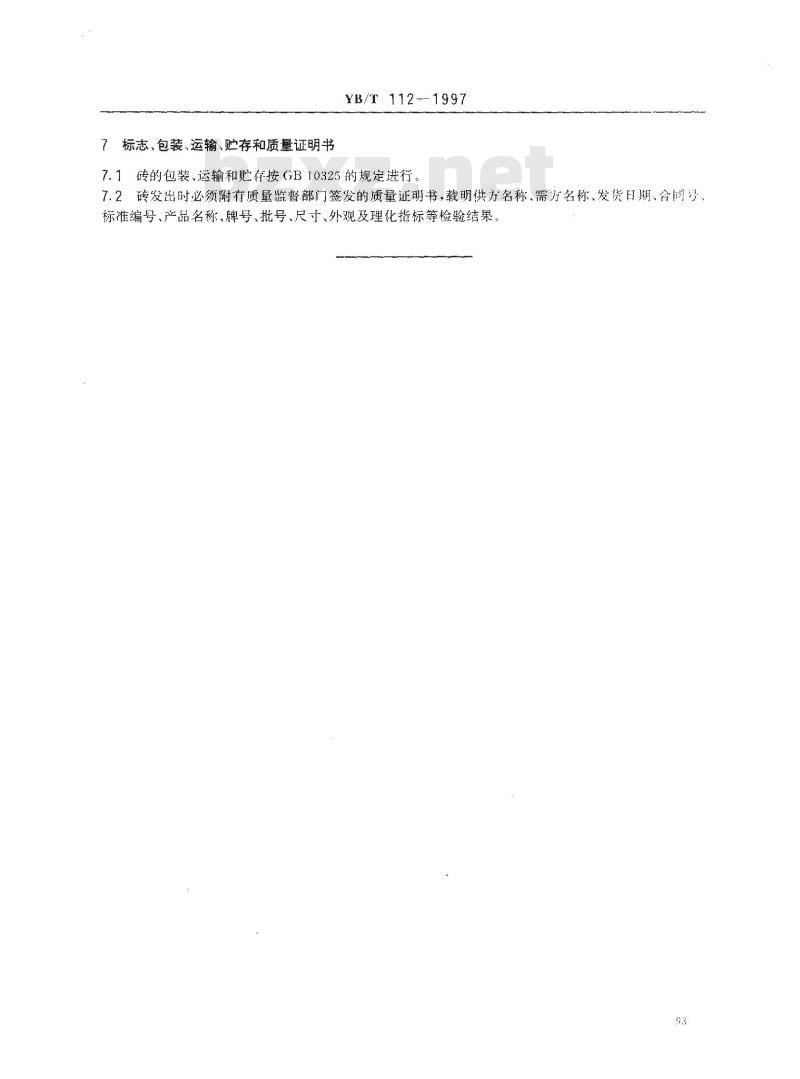

7标志、包装、运输、赔存和质量证明书YB/T112-1997免费标准bzxz.net
7.1砖的包装、运输和贮存按GB10325的规定进行。7.2砖发出时必须附有质量监督部门签发的质量证明书，载明供方名称、需方名称、发货日期、合同号、标准编号、产品名称、牌号、批号、尺寸、外观及理化指标等检验结果。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
