【冶金行业标准(YB)】 板坯结晶器技术条件

中华人民共和国黑色冶金行业标准板坏结晶器技术条件
1主题内容与适用范围
YB/T078—1995
本标准规定了板坏结晶器技术要求、试验方法、检验规则以及标志、包装、贮存等。本标准适用于连续铸钢设备用板坏结晶器。2引用标准
GB5231加工铜化学成分和产品形状GB6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面GB7231工业管路的基本识别色和识别符号GB10610触针式仪器测量表面粗糙度的规则和方法GB13306标牌
YB/T036.11
冶金设备制造通用技术条件焊接件YB/T036.172
冶金设备制造通用技术条件机械加工件YB/T036.18
冶金设备制造通用技术条件装配YB/T036.21
1冶金设备制造通用技术条件包装3技术要求
3.1板坏结晶器应符合本标准的要求，并按规定程序批准的图样和技术文件制造。3.2外购零部件应符合国家现行有关标准的规定，并有制造厂的合格证明。3.3所用材料均应符合国家现行有关标准的规定，并有合格证。铜壁所用材料材质应符合GB5231中的含银铜板、T1或T2号纯铜、TP1号脱氧铜，或者性能不低于上述材料的其他材料，3.4除图样或其他技术文件规定外，板坏结晶器零部件加工制造均可按YB/T036执行。3.4.1焊接件可按YB/T036.11执行，水箱焊接头不允许有未焊满设计要求的缺陷，不允许有可见裂纹、焊瘤、表面夹渣、表面气孔等缺陷，飞溅应清除干净。3.4.2机械加工件可按YB/T036.17执行，零件表面不应有锈蚀、沟痕、碰伤等缺陷，板坏结晶器铜壁内腔表面粗糙度Ra值不大于0.8μm。3.4.3板坏结晶器内腔表面有镀层或涂层要求时，可按图样或协议加工制造。3.4.4板坏结晶器下口厚度尺寸公差应按IT10级生产。采用配制配合的方法，以下口为基准，上口的宽度、厚度尺寸公差应保证倒锥度要求。3.5除图样或其他技术文件规定外，板坏结晶器装配可按YB/T036.18执行。3.5.1铜壁与钢壁连接紧固件应按图样或技术文件要求的扭矩和顺序紧固。3.5.2各壁必须具有良好的密封性，分别在水压为工作压力1.5倍的情况下，保压15min，各结合面、焊缝及连接处不得有渗漏现象。3.5.3内弧壁对外弧壁应按图样或技术文件的规定保证压紧。3.5.4板坏结晶器应按产品图样进行装配，各角缝间隙(C)不大于0.15mm，在线调宽板坏结晶器角中华人民共和国冶金工业部1995-10-20批准486
1996-03-01实施
YB/T078-1995

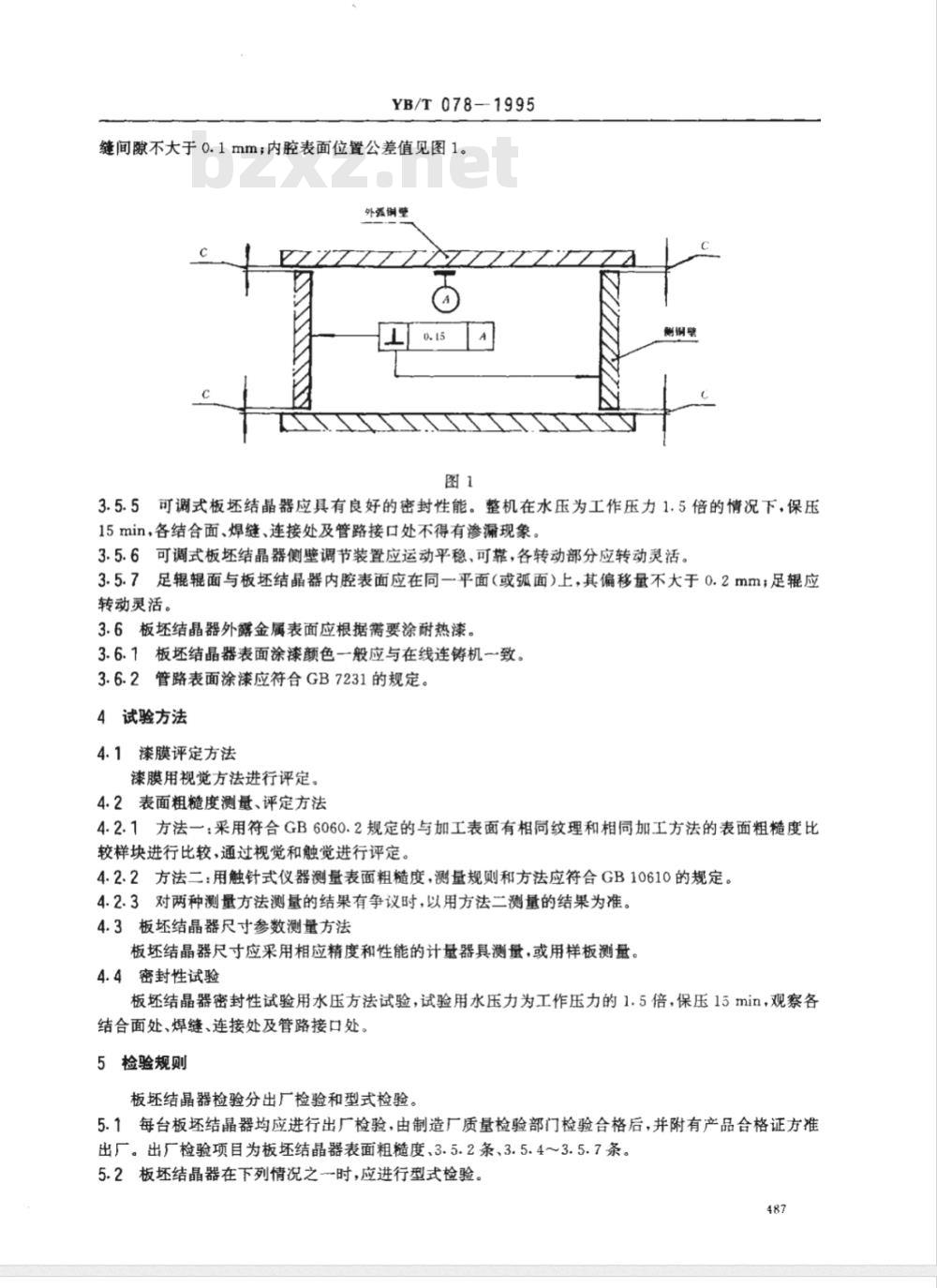

缝间隙不大于0.1mm：内腔表面位置公差值见图1。外强钢壁
3.5.5可调式板坏结晶器应具有良好的密封性能。整机在水压为工作压力1.5倍的情况下，保压15min，各结合面、焊缝、连接处及管路接口处不得有渗漏现象。3.5.6可调式板坏结晶器侧壁调节装置应运动平稳、可靠，各转动部分应转动灵活。3.5.7足辊辊面与板坏结晶器内腔表面应在同一平面（或弧面）上，其偏移量不大于0.2mm；足辊应转动灵活。
3.6板坏结晶器外露金属表面应根据需要涂耐热漆。3.6.1板坏结晶器表面涂漆颜色一般应与在线连铸机致。3.6.2管路表面涂漆应符合GB7231的规定。4试验方法
4.1漆膜评定方法
漆膜用视觉方法进行评定。
4.2表面粗糙度测量、评定方法bzxZ.net
4.2.1方法一：采用符合GB6060.2规定的与如工表面有相同纹理和相同加工方法的表面粗糙度比较样块进行比较，通过视觉和触觉进行评定。4.2.2方法二：用触针式仪器测量表面粗糙度，测量规则和方法应符合GB10610的规定。4.2.3对两种测量方法测量的结果有争议时，以用方法二测量的结果为准。4.3板坏结晶器尺寸参数测量方法板坏结晶器尺寸应采用相应精度和性能的计量器具测量，或用样板测量。4.4密封性试验
板坏结晶器密封性试验用水压方法试验，试验用水压力为工作压力的1.5倍，保压15min，观察各结合面处、焊缝、连接处及管路接口处。5检验规则
板坏结晶器检验分出厂检验和型式检验。5.1每台板坏结晶器均应进行出厂检验，由制造厂质量检验部门检验合格后，并附有产品合格证方准出厂。出厂检验项目为板坏结晶器表面粗糙度、3.5.2条、3.5.43.5.7条。5.2板坏结晶器在下列情况之一时，应进行型式检验。487
新产品鉴定时；
老产品转厂生产时；
YB/T078-1995
产品设计、工艺或材料有较大改变，可能影响产品性能时；c.
国家质量监督机构提出进行型式检验的要求时。6标志、包装、贮存

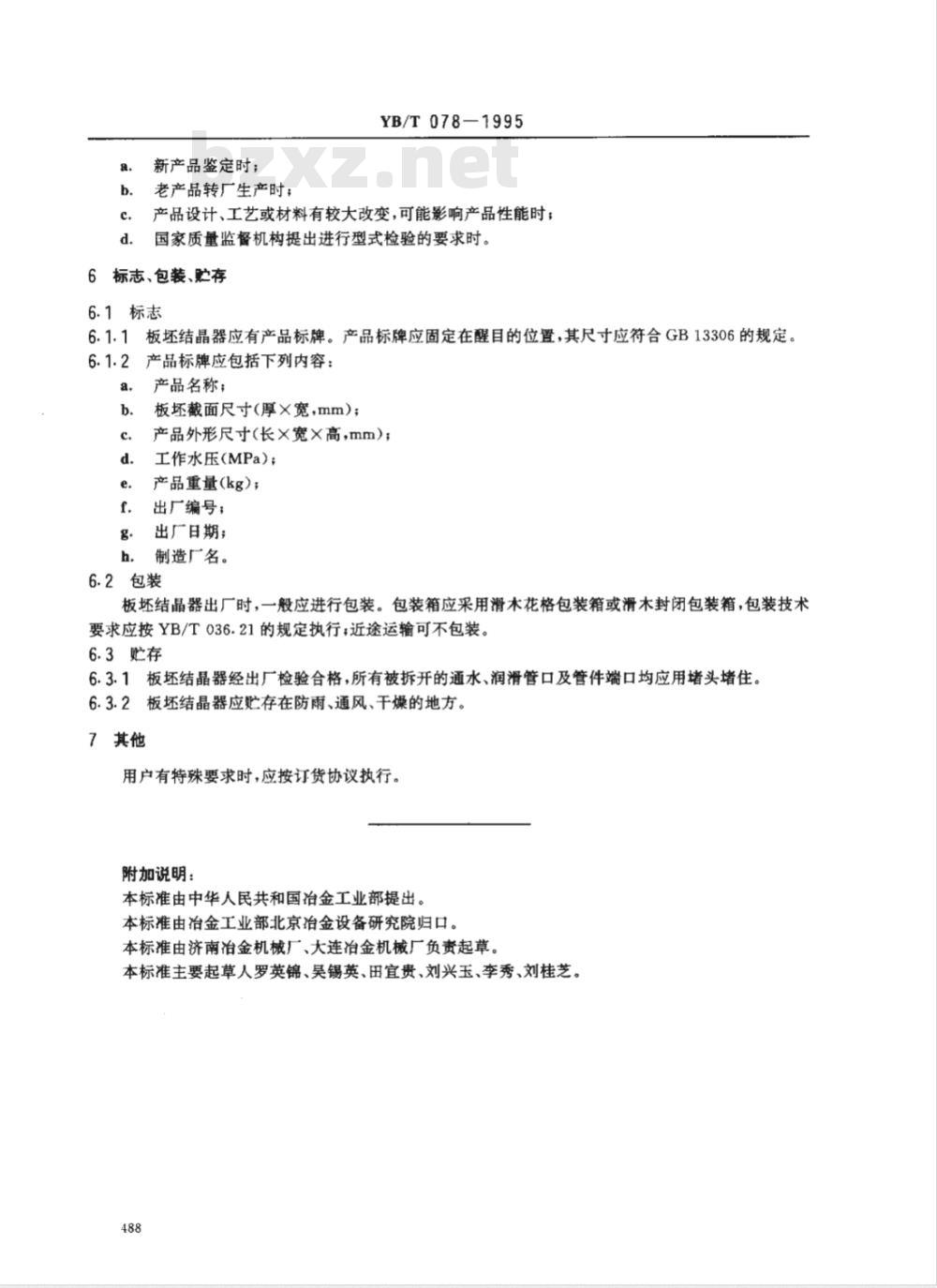

6.1标志
6.1.1板坏结晶器应有产品标牌。产品标牌应固定在醒目的位置，其尺寸应符合GB13306的规定。6.1.2
产品标牌应包括下列内容：
产品名称；
板坏截面尺寸（厚×宽，mm）；产品外形尺寸（长×宽×高，mm）；工作水压（MPa）；
产品重量(kg）；
出厂编号；
出广日期；
制造厂名。
6.2包装
板坏结晶器出厂时，一般应进行包装。包装箱应采用滑木花格包装箱或滑木封闭包装箱，包装技术要求应按YB/T036.21的规定执行；近途运输可不包装。6.3贮存
6.3.1板坏结晶器经出厂检验合格，所有被拆开的通水、润滑管口及管件端口均应用堵头堵住。6.3.2板坏结晶器应贮存在防雨、通风、干燥的地方。7其他
用户有特殊要求时，应按订货协议执行。附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由冶金工业部北京冶金设备研究院归口。本标准由济南冶金机械厂、大连冶金机械厂负责起草。本标准主要起草人罗英锦、吴锡英、田宜贵、刘兴玉、李秀、刘桂芝。488
