【纺织行业标准(FZ)】 材料在图样及设计文件中的标记方法

中华人民共和国纺织行业标准

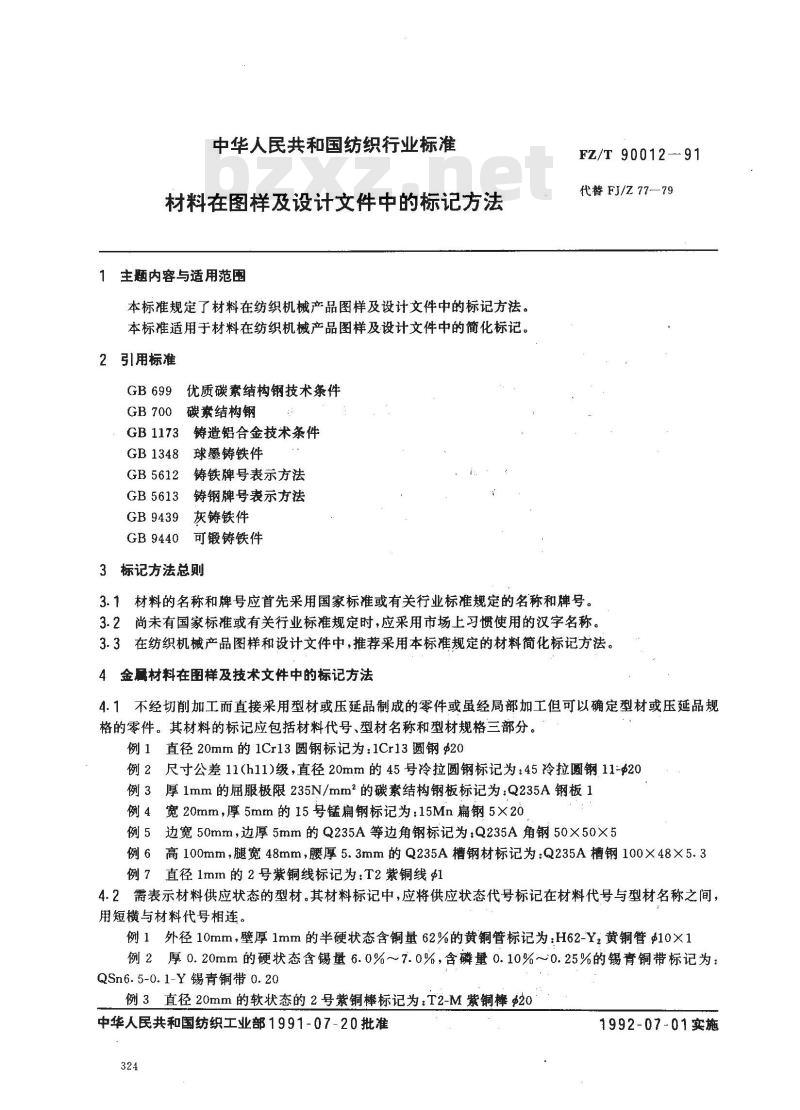

材料在图样及设计文件中的标记方法主题内容与适用范围
本标准规定了材料在纺织机械产品图样及设计文件中的标记方法。本标准适用于材料在纺织机械产品图样及设计文件中的简化标记。2引用标准
GB699优质碳素结构钢技术条件
碳素结构钢
GB 700
GB1173铸造铝合金技术条件
GB1348球墨铸铁件
2铸铁牌号表示方法
GB 5612
GB5613铸钢牌号表示方法
GB9439灰铸铁件
GB9440
可锻铸铁件
3标记方法总则
FZ/T 90012--91
代替 FJ/Z77—79
3.1材料的名称和牌号应首先采用国家标准或有关行业标准规定的名称和牌号。3.2尚未有国家标准或有关行业标准规定时，应采用市场上习惯使用的汉字名称。3.3在纺织机械产品图样和设计文件中，推荐采用本标准规定的材料简化标记方法。4金属材料在图样及技术文件中的标记方法4.1不经切削加工而直接采用型材或压延品制成的零件或虽经局部加工但可以确定型材或压延品规格的零件。其材料的标记应包括材料代号、型材名称和型材规格三部分。例1直径20mm的1Cr13圆钢标记为：1Cr13圆钢20例2尺寸公差11（h11)级，直径20mm的45号冷拉圆钢标记为：45冷拉圆钢11-$20例3厚1mm的届服极限235N/mm2的碳素结构钢板标记为：Q235A钢板1例4宽20mm，厚5mm的15号锰扁钢标记为：15Mn编钢5×20例5边宽50mm，边厚5mm的Q235A等边角钢标记为：Q235A角钢50×50×5例6高100mm，腿宽48mm，腰厚5.3mm的Q235A槽钢材标记为：Q235A槽钢100×48×5.3例7直径1mm的2号紫铜线标记为：T2紫铜线14.2需表示材料供应状态的型材。其材料标记中，应将供应状态代号标记在材料代号与型材名称之间，用短横与材料代号相连。
例1外径10mm，壁厚1mm的半硬状态含铜量62%的黄铜管标记为：H62-Y，黄铜管10×1例2厚0.20mm的硬状态含锡量6.0%~~7.0%，含磷量0.10%~0.25%的锡膏铜带标记为：QSn6.5-0.1-Y锡青铜带0.20
例3直径20mm的软状态的2号紫铜棒标记为：T2-M紫铜棒420中华人民共和国纺织工业部1991-07-20批准324
1992-07-01实施
FZ/T 90012-91
例4边宽30mm，边厚2.5mm的经淬火后自然时效的12号硬铝角材标记为：LY12-Cz角铝30X30X2.5
例5厚1mm，宽40mm的软状态的1Cr18Ni9不锈钢钢带标记为：1Cr18Ni9-R钢带1×404.3材料如按强度、精度及其他技术要求分级供应时，应加注有关国家标准或行业标准规定的代号。例厚1mm的普通精度、不光亮、不切边、退火状态的T8A钢带标记为：T8A钢带-P-BG-T-1当一般情况无要求时，可简化标记为：T8A钢带14.4基本上需全部切削加工成型或锻造成型的金属零件，其材料的标记仅填写材料代号。材料名称与材料规格一律不注，供应状态应同时标上。例1碳素结构钢标记为：Q235A
例220Cr合金结构钢标记为：20Cr例31Cr18Ni9Ti不锈耐酸钢标记为：1Cr18Ni9Ti例4含铜量62%的硬状态黄铜标记为：H62-Y例52号软状态紫铜标记为：T2-M例6退火状态的45号优质碳素结构钢标记为：45-T4.5用铸造方法成型的金属零件，不论是否经过切削加工，其材料的标记一律只填写材料代号。铸钢代号用“铸”和“钢”二字的汉语拼音的第个大写正体字母“ZG”表示。铸铁代号由表示该铸铁特征的汉语拼音的第一个大写正体字母组成。例120号优质碳素钢铸件标记为：ZG20例2抗拉强度150N/mm2的灰铸铁件标记为：HT150例3第二种铝硅系列的铝合金铸件标记为：ZL1025非金属材料在图样及设计文件中的标记方法5.1以型材（棒、管、板、绳）制成的非金属零件，其材料的标记应包括材料名称和材料的规格两部分。例1外径40mm，壁厚4mm的轻型硬聚氯乙烯管标记为：硬聚氯乙烯管g40×4例2内径20mm，壁厚1.2mm的软聚氯乙烯管标记为：软聚氯乙烯管1.2×$20例3厚2mm的耐油橡胶板标记为：耐油橡胶板2例4直径6mm的石棉圆绳标记为：石棉圆绳$6例5厚9mm，层数7层的耐水胶合板标记为：耐水胶合板(7)95.2用压制法成型的非金属零件或木材、竹材制成的零件，其材料标记只需填写材料名称。例1尼龙1010
例2聚苯乙烯
例3杉木
6型材在需要标记材料规格时，一般按下列规则6.1板材、条材、带材、薄膜、布、毡、纸、片等标记“厚度”6.2棒材、线材、盘条、钢丝、绳等标记直径”。6.3工字材、槽钢等标记“高×腿宽×腰厚”。6.4等边角材标记“边宽×边宽边厚”；不等边角材标记“长边宽×短边宽×边厚”。6.5对扁材标记“厚×宽”。
6.6管材视具体情况可标记“外径×壁厚”，“外径×内径”；“壁厚×内径”。6.7方材、六角形材标记“内切圆直径”。6.8复合钢板标记“总厚度（覆层厚度）”。6.9胶合板标记“（胶合板层数）总厚度”。325

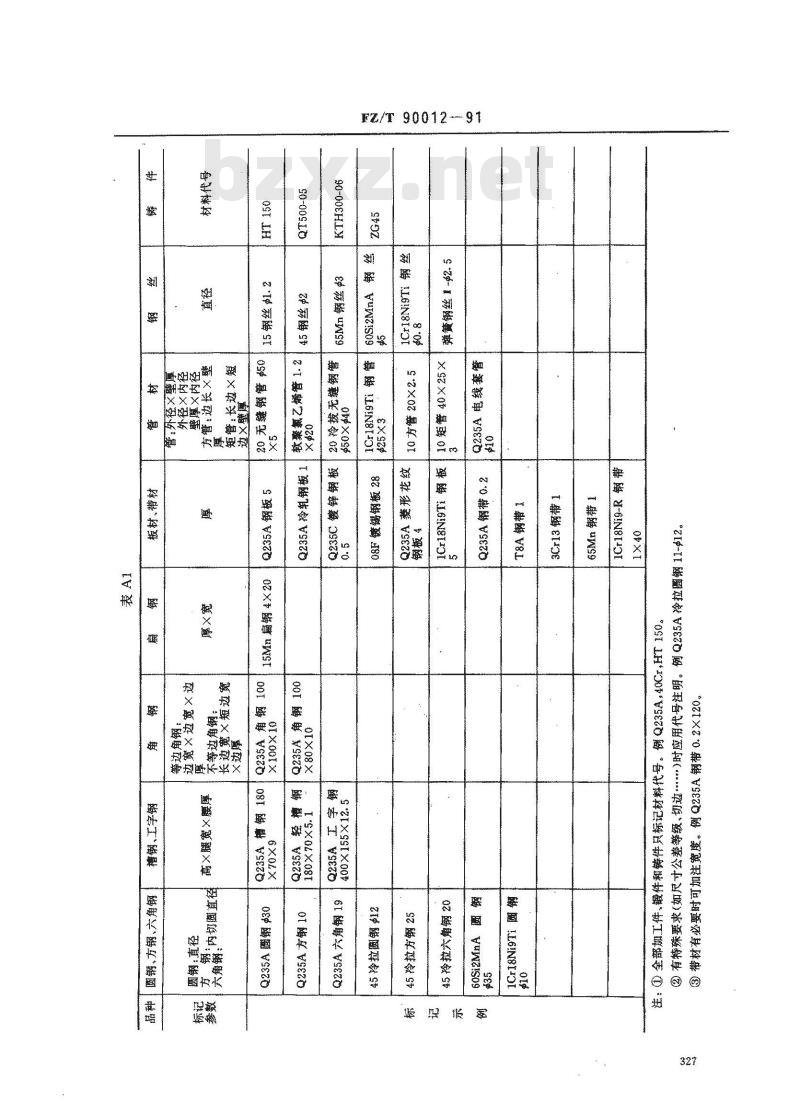

黑色金属材料标记示例，见表A1。A1

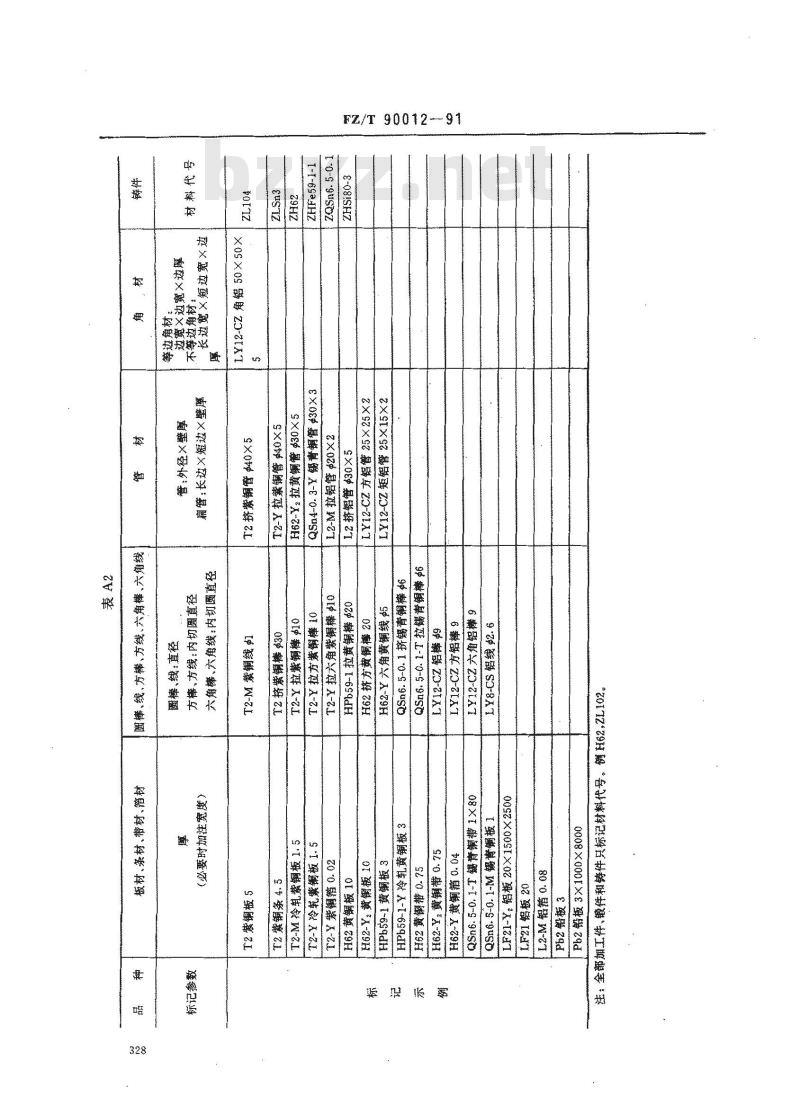

A2有色金属材料标记示例，见表A2。非金属材料标记示例，见表A3。A3
FZ/T9001291

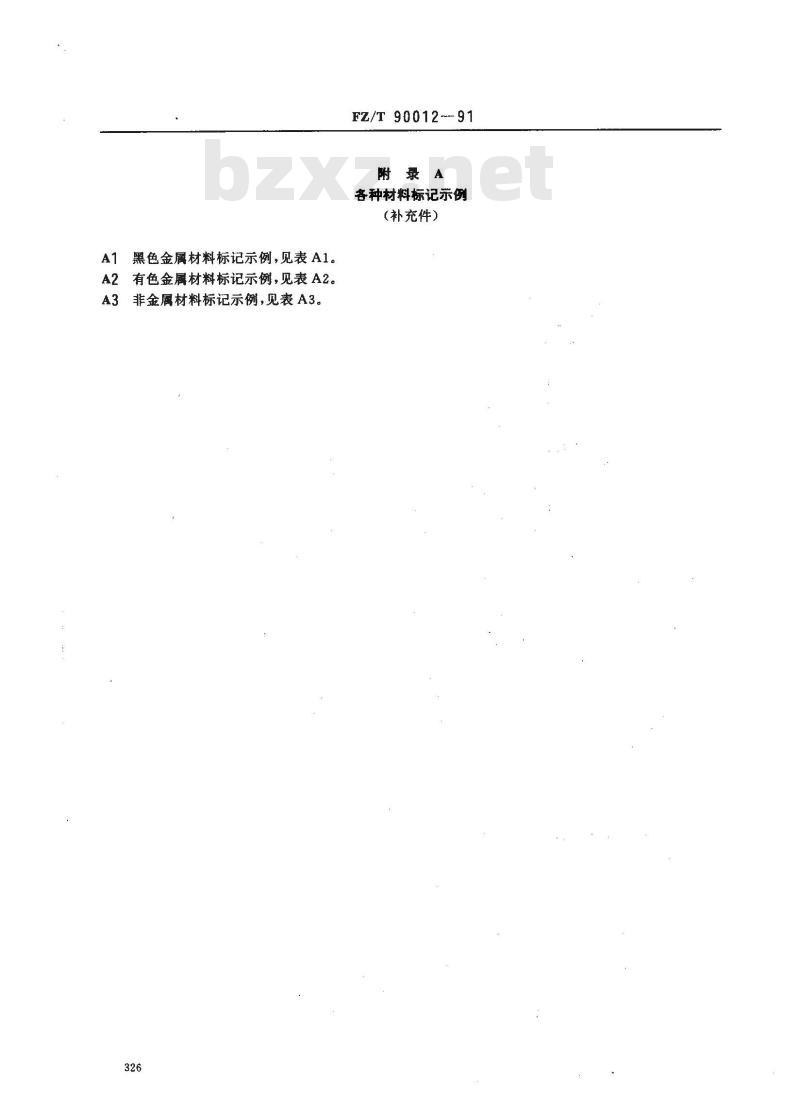

附录A
各种材料标记示例
（补充件）
FZ/T90012--91
方厚矩边
i eNet
国uaisog
19820 081 油7988
边厚不
FZ/T90012--91
-08SHZ
0-9 9usoz
OSOS2IX
0008000
90-817
90-99uso
0-9uso
08099us
标注参数
胶合板
FZ/T 90012—91
板材、薄膜、布、毡、纸
酚醛层压纸板 2
酚醛层压布板6
硬聚氯乙烯板10
软聚氟乙烯板2
高压案乙烯板2.5
软聚氯乙烯薄膜0.14
聚四氯乙烯板4
有机玻璃板2
普通石棉布1.5
铜丝石棉布2
石棉橡胶板1.5
耐油石棉橡胶板 2
石棉刹布带4
糙面橡皮 1. 6
粒面橡皮2
普通橡胶板5
耐酸、碱橡胶板 5
耐水胶合板(7)9
细毛毯6
钢化玻璃板5
普通平板玻璃板 2
钢纸1.5
青壳纸0.2
塑料管：外径×壁厚
外径×内径
壁厚×内径
胶管;内径×外径
玻璃管：外径
硬聚氯乙烯管$20×1.5
软聚氯乙烯管1.5×10
耐酸、碱软聚氨乙烯管
硬聚乙烯管20×2
尼龙1010管$10×1
聚四氟乙烯管￥2016
有机玻璃管440×2
夹布蒸汽胶管$37×22
温玻璃管 $20
棒材、线、绳bZxz.net
（方绳：边长X边长）
酚醛层压布棒$12
硬聚氯乙烯棒$25
尼龙1010棒40
聚四氟乙烯棒虹10
有机玻璃棒40
石棉线
石棉编绳10
石棉方绳10×10
橡胶石棉盘根19×19
油浸石棉盘根16×16
H62丝网@0.31×16/25.4mm
（材料、丝径×孔数/单位长度）：尼龙1010丝网90.4×16/25.4mm
（材料、网号×直径）：1Cr18Ni9Ti钢丝网40-100×0.2筛（材料、孔数/单位长度）：蚕丝绢筛97/25.4mm注：①压注法成型的塑料件，只标注材料名称。例ABS,尼龙1010。②木材制品只标注木材的名称。例红松、马尾松、色木等。329
灰铸铁件牌号对照，见表B1。
新牌号
FZ/T 90012—91
附录B
部分材料新、旧牌号对照
（参考件）
旧牌号
HT 10-26
HT15-33
HT20-40
B2各种铸铁名称、代号及牌号表示方法，见表B2。表B2
铸铁名称
灰铸铁
螺墨铸铁
球墨铸铁
黑心可锻铸铁
白心可锻铸铁
珠光体可锻铸铁
耐磨铸铁
抗磨白口铸铁
抗磨球墨铸铁
冷硬铸铁
耐蚀铸铁
耐蚀球墨铸铁
耐热铸铁
耐热球铸铁
奥氏体铸铁
碳素结构钢新、旧牌号对照，见表B3。B3
新牌号
旧牌号
HT 25-47
HT30-54
HT35-60
牌号表示方法
RuT 400
QT400-17
KTH300-06
KTB 350-04
KTZ450-06
MTCu1PTi-150
KmTBMn5Mo2Cu
KmTQMn6
LTCrMoR
STSi15R
STQA15Si5
RTQA16
FZ/T 90012—91
Q195不分等级，化学成分和力学性能（抗拉强度、伸长率和冷弯)均须保证，但轧制薄板和盘条之类产品，力学性能的保证项目，根据产品特点和使用要求，可在有关标准中另行规定Q215A级
B级（做常温冲击试验，V型缺口）Q235A级（不做冲击试验）
B级（做常温冲击试验，V型缺口）C级1
（作为重要焊接结构用）
B级（做常温冲击试验，V型缺口）Q275不分等级，化学成分和力学性能均须保证附加说明：
本标准由纺织工业部技术装备司提出。本标准由纺织工业部纺织机械研究所归口。1号钢
Q195的化学成分与B1钢相同，力学性能（抗拉强度、伸长率和冷弯）与A1钢相同（A1的冷弯是附加保证条件）。1号钢没有特类钢A3（附加保证常温冲击试验，U型缺口）C3
（附加保证常温或20℃冲击试验，U型缺口）A4
C4(附加保证冲击试验,U型缺口）C5
本标准由上海第七纺织机械厂、上海闯新纺织机械厂负责起草：本标准主要起草人杜任星、张永环、王志红。本标准首次发布于1963年9月，第二次修订于1987年11月。331
