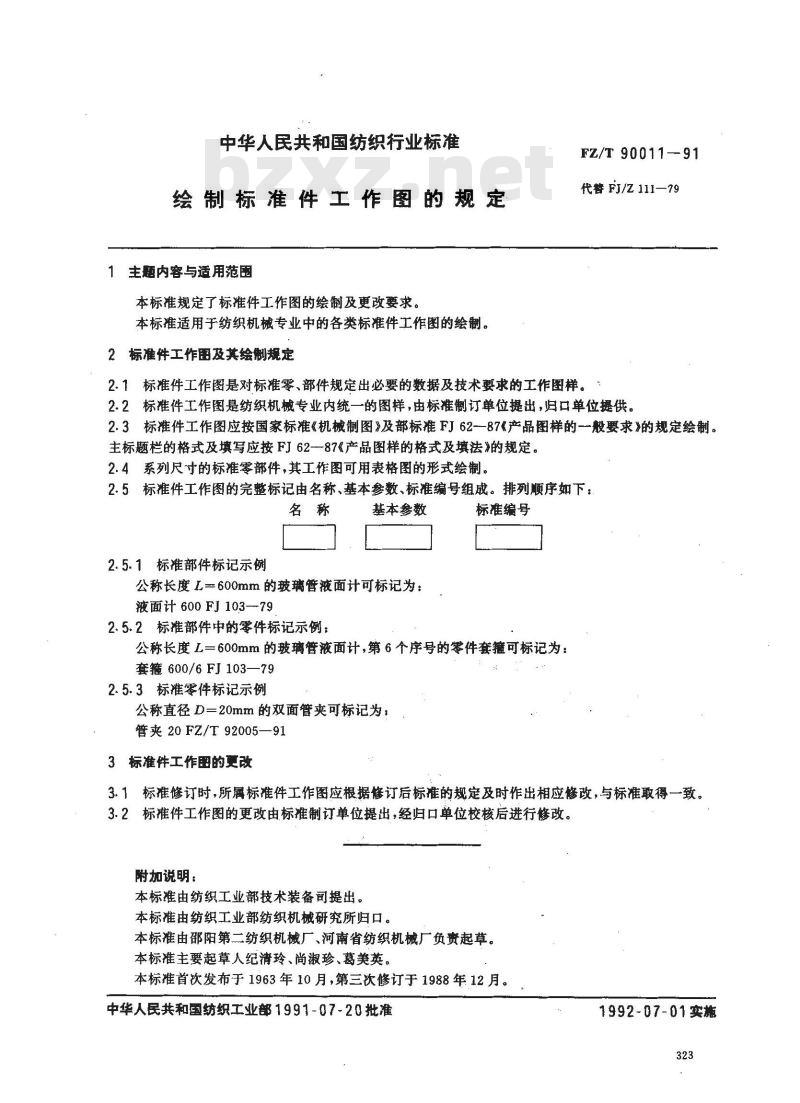

中华人民共和国纺织行业标准
绘制标准件工作图的规定
主题内容与适用范围
本标准规定了标准件工作图的绘制及更改要求。本标准适用于纺织机械专业中的各类标准件工作图的绘制。2标准件工作图及其绘制规定
FZ/T 90011-91
代替 FJ/Z 111—79
2.1标准件工作图是对标准零、部件规定出必要的数据及技术要求的工作图样。2.2标准件工作图是纺织机械专业内统一的图样，由标准制订单位提出，归口单位提供。2.3标准件工作图应按国家标准《机械制图》及部标准FJ62--87《产品图样的一般要求》的规定绘制。主标题栏的格式及填写应按FJ62-87《产品图样的格式及填法》的规定。2.4系列尺寸的标准零部件，其工作图可用表格图的形式绘制。2.5标准件工作图的完整标记由名称、基本参数、标准编号组成。排列顺序如下：名称
2.5.1标准部件标记示例www.bzxz.net
基本参数
公称长度L一600mm的玻璃管液面计可标记为：液面计600 FJ103—79
2.5.2标准部件中的零件标记示例：标准编号
公称长度L=600mm的玻璃管液面计，第6个序号的零件套箍可标记为：套箍600/6FJ103—79
2.5.3标准零件标记示例
公称直径D=20mm的双面管夹可标记为：管夹20FZ/T92005—91
3标准件工作图的更改
3.1标准修订时，所属标准件工作图应根据修订后标准的规定及时作出相应修改，与标准取得一致。3.2标准件工作图的更改由标准制订单位提出，经归口单位校核后进行修改。附加说明：
本标准由纺织工业部技术装备司提出。本标准由纺织工业部纺织机械研究所归口。本标准由邵阳第二纺织机械厂、河南省纺织机械厂负起草。本标准主要起草人纪清玲、尚淑珍、葛美英。本标准首次发布于1963年10月，第三次修订于1988年12月。中华人民共和国纺织工业部1991-07-20批准1992-07-01实施
