【纺织行业标准(FZ)】板手空间

本网站发布时间： 2024-07-27 17:42:47

FZ/T90013-1991
现行
　点击下载此标准

基本信息

标准号：
FZ/T 90013-1991
标准名称：
板手空间
标准类别：
纺织行业标准(FZ)
标准状态：
现行
发布日期：
1991-07-20
实施日期：
1992-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
64.34 KB

标准分类号

标准ICS号：
机械制造>>25.140手持工具
中标分类号：
机械>>工艺装备>>J47手工工具

关联标准

替代情况：
FJ 109-1963
采标情况：
ISO 3318-1982

出版信息

出版社：
中国标准出版社
页数：
3页
标准价格：
8.0 元
出版日期：
1992-07-01

其他信息

起草人：
王林德、沈若芝、刘健敏
起草单位：
纺织工业都无锡纺织机械研究所、无锡市第二纺织机械厂、天津纺织机械厂
归口单位：
纺织工业邵纺织机械研究所
提出单位：
纺织工业部技术装备司
发布部门：
中华人民共和国纺织工业部
相关标签：
空间

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了扳手空间位置最小尺寸。本标准适用于纺织机械一般结构零件的扳手(呆扳手、套筒扳手、梅花扳手)空间。 FZ/T 90013-1991 板手空间 FZ/T90013-1991

标准内容

部分标准内容：

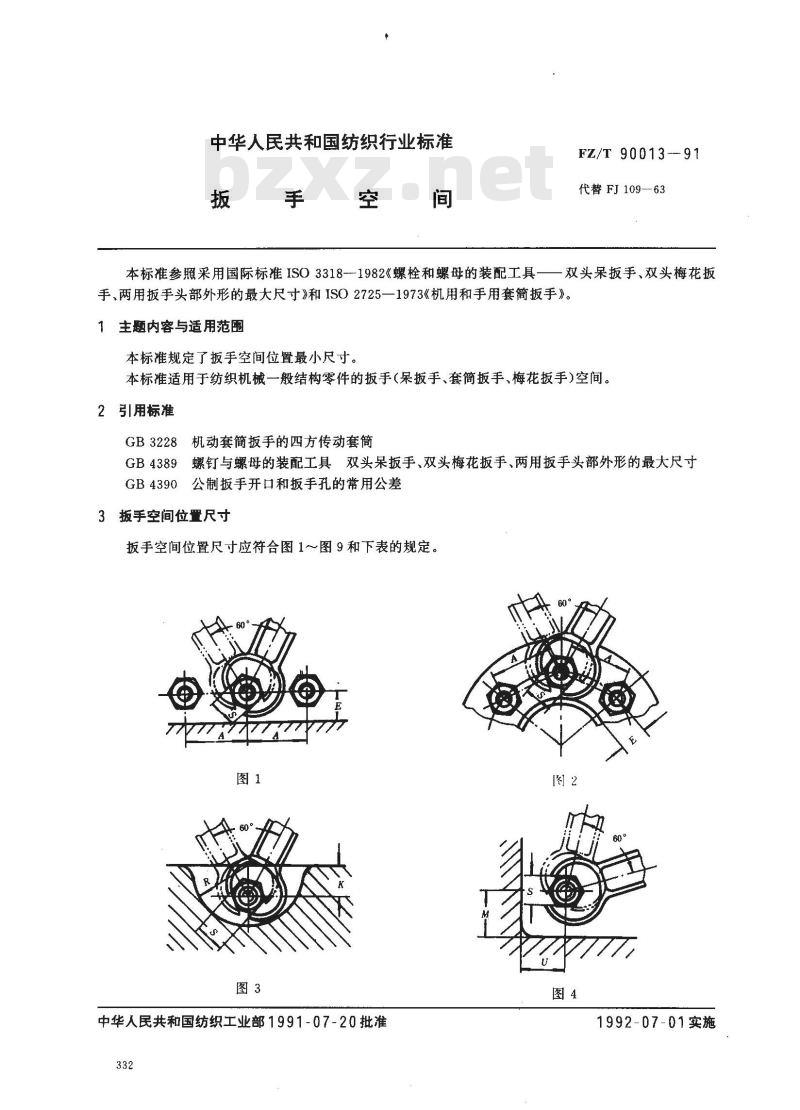

中华人民共和国纺织行业标准
本标准参照采用国际标准ISO3318-1982《螺栓和螺母的装配工具FZ/T 90013-91
代替FJ109—63
双头呆扳手、双头梅花扳
手、两用扳手头部外形的最大尺寸》和ISO2725一1973《机用和手用套筒扳手》。主题内容与适用范围
本标准规定了扳手空间位置最小尺寸。本标准适用于纺织机械一般结构零件的扳手(呆扳手、套筒扳手、梅花扳手)空间。2引用标准
GB3228机动套简扳手的四方传动套筒GB4389螺钉与螺母的装配工具双头呆扳手，双头梅花扳手、两用扳手头部外形的最大尺寸GB4390公制扳手开口和扳手孔的常用公差3扳手空间位置尺寸

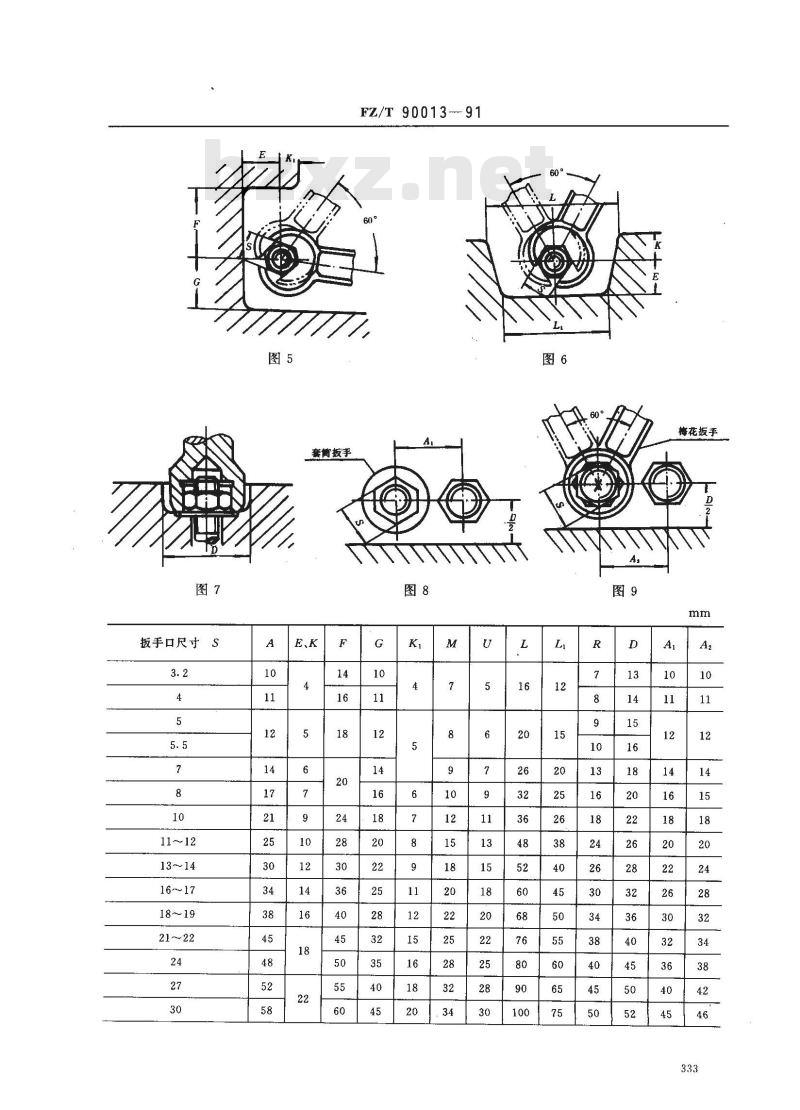

扳手空间位置尺寸应符合图1～图9和下表的规定。图1
中华人民共和国纺织工业部1991-07-20批准332
1992-07-01实施
扳手口尺寸S
11～12Www.bzxZ.net
16～17
18～19
套筒扳手
FZ/T 90013--91
梅花扳手
扳手口尺寸S

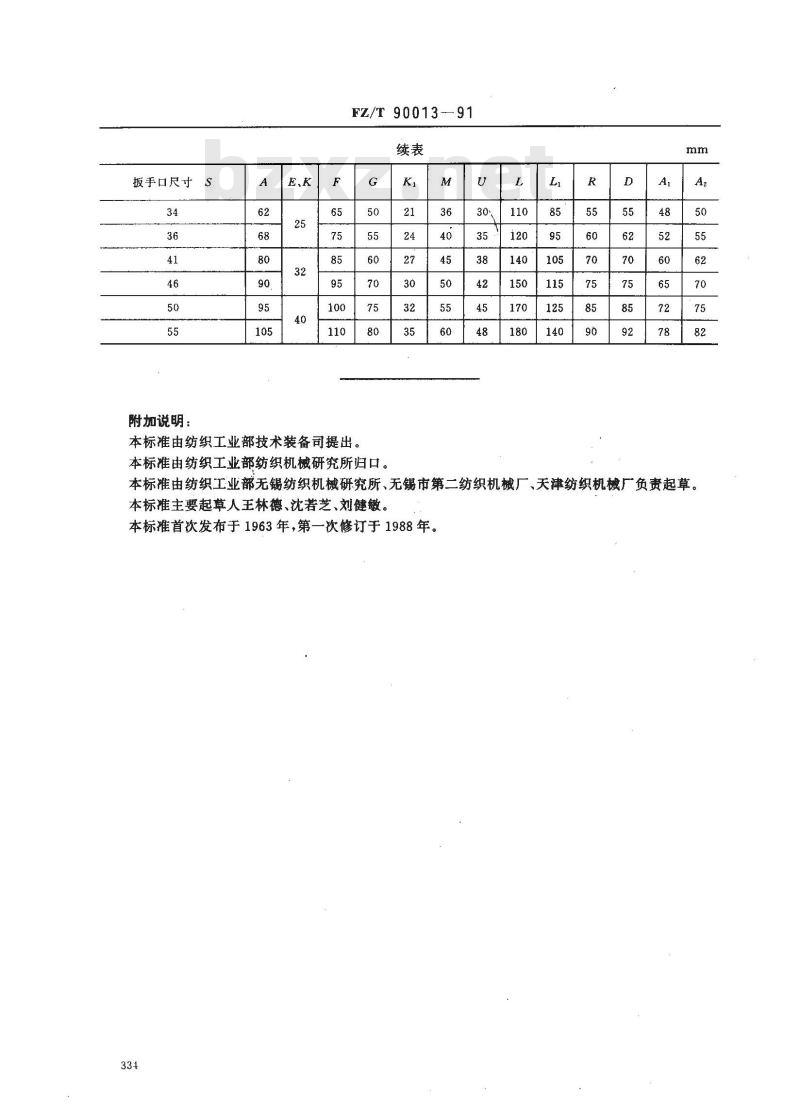

附加说明：
FZ/T90013-91
本标准由纺织工业部技术装备司提出。本标准由纺织工业部纺织机械研究所归口。K,
本标准由纺织工业部无锡纺织机械研究所、无锡市第二纺织机械厂、天津纺织机械厂负责起草本标准主要起草人王林德、沈若芝、刘健敏。本标准首次发布于1963年，第一次修订于1988年。334
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
