【纺织行业标准(FZ)】 单层拉幅定形机

FZ/T95012---1999

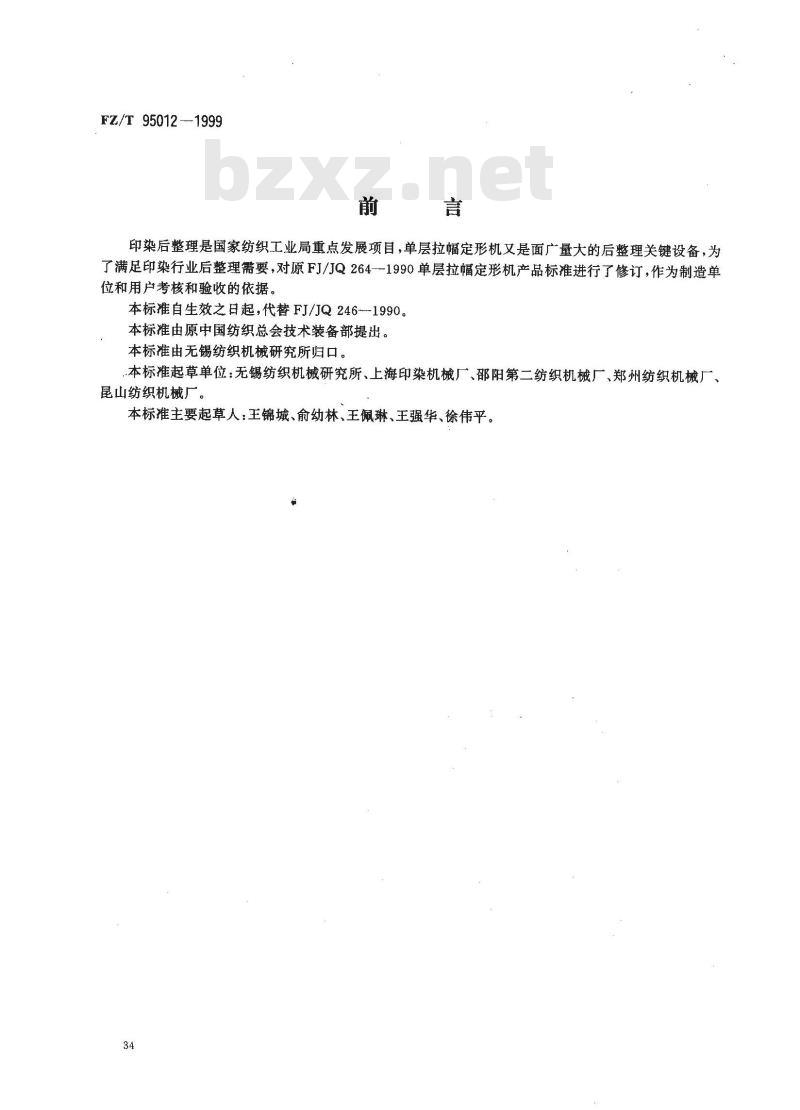

印染后整理是国家纺织工业局重点发展项目，单层拉幅定形机又是面广量大的后整理关键设备，为了满足印染行业后整理需要，对原FJ/JQ264--1990单层拉幅定形机产品标准进行了修订，作为制造单位和用户考核和验收的依据。
本标准自生效之日起，代替FJ/JQ2461990。本标准由原中国纺织总会技术装备部提出。本标准由无锡纺织机械研究所归口。.本标准起草单位：无锡纺织机械研究所、上海印染机械厂、邵阳第二纺织机械厂、郑州纺织机械厂、昆山纺织机械厂。
本标准主要起草人：王锦城、俞幼林、王佩琳、王强华、徐伟平。34
1范围

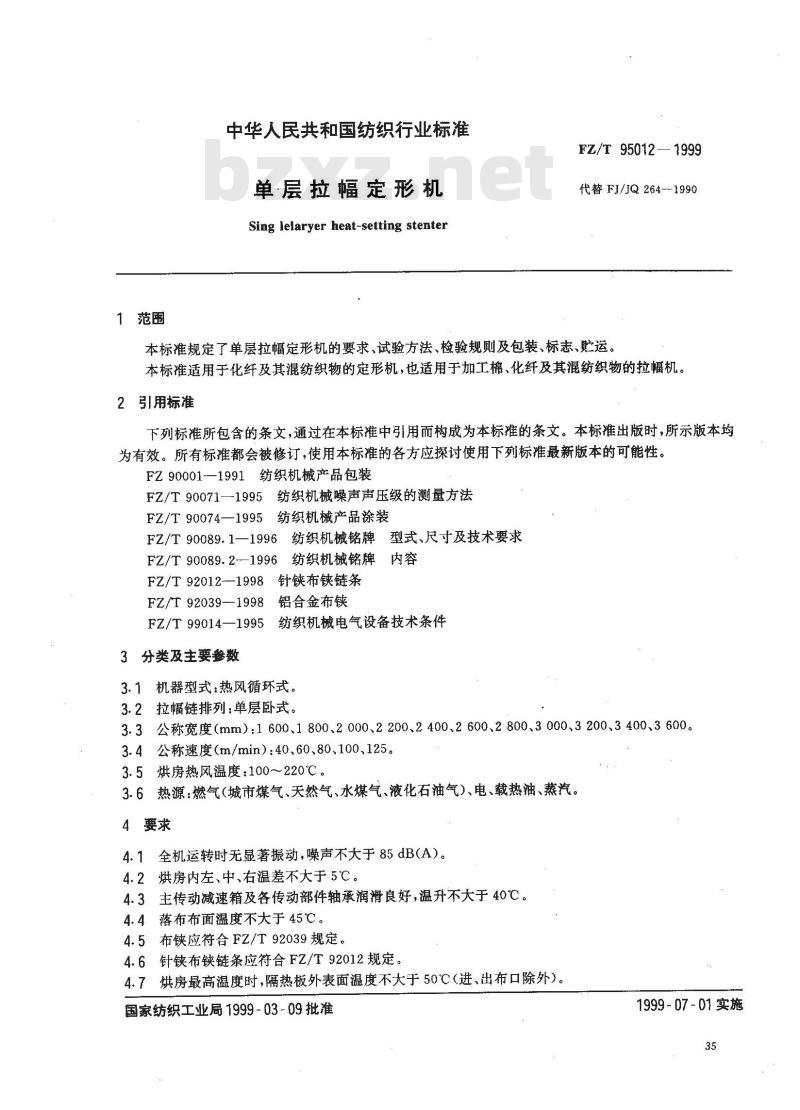

中华人民共和国纺织行业标准
单层拉幅定形机
Sing lelaryer heat-setting stenterFZ/T 95012—1999
代替FJ/JQ264-1990
本标准规定了单层拉幅定形机的要求、试验方法、检验规则及包装、标志、贮运。本标准适用于化纤及其混纺织物的定形机，也适用于加工棉、化纤及其混纺织物的拉幅机。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。FZ90001—1991纺织机械产品包装FZ/T90071—1995纺织机械噪声声压级的测量方法FZ/T90074—1995纺织机械产品涂装FZ/T90089.1—1996纺织机械铭牌型式、尺寸及技术要求FZ/T 90089. 2-—1996
纺织机械铭牌内容
FZ/T92012—1998针布侠链条
FZ/T92039—1998
FZ/T 99014—1995免费标准下载网bzxz
3分类及主要参数
铝合金布侠
纺织机械电气设备技术条件
3.1机器型式：热风循环式。
3.2拉幅链排列：单层卧式。
3.3公称宽度（mm):1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600。3.4公称速度（m/min）：40.60、80、100、125。3.5烘房热风温度：100~220℃。3.6热源：燃气（城市煤气、天然气、水煤气、液化石油气）、电、载热油、蒸汽。4要求
4.1全机运转时无显著振动，噪声不大于85dB(A）。4.2烘房内左、中、右温差不大于5℃。4.3主传动减速箱及各传动部件轴承润滑良好，温升不大于40℃。4.4落布布面温度不大于45℃。
4.5布侠应符合FZ/T92039规定。4.6针侠布链条应符合FZ/T92012规定。4.7烘房最高温度时，隔热板外表面温度不大于50℃（进、出布口除外）。国家纺织工业局1999-03-09批准1999-07-01实施
FZ/T95012-1999

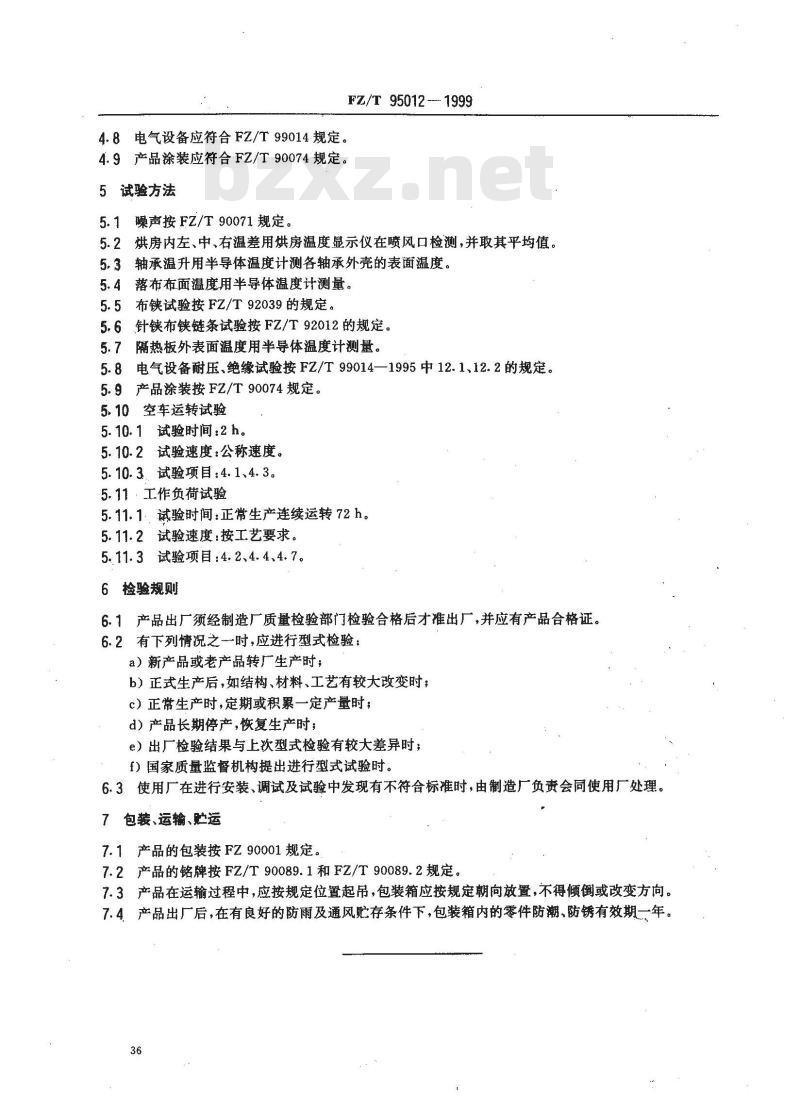

4.8电气设备应符合FZ/T99014规定。4.9产品涂装应符合FZ/T90074规定。5试验方法
5.1噪声按FZ/T90071规定。
5.2烘房内左、中、右温差用烘房温度显示仪在喷风口检测，并取其平均值。5，3轴承温升用半导体温度计测各轴承外壳的表面温度。5.4落布布面温度用半导体温度计测量。5.5布侠试验按FZ/T92039的规定。5.6针侠布侠链条试验按FZ/T92012的规定。5.7隔热板外表面温度用半导体温度计测量。5.8电气设备耐压、绝缘试验按FZ/T99014—1995中12.1、12.2的规定。5.9产品涂装按FZ/T90074规定。5.10空车运转试验
5.10.1试验时间：2h。
5.10.2试验速度：公称速度。
5.10.3试验项目：4.1、4.3。
5.11：工作负荷试验
5.11.1，试验时间：正常生产连续运转72h。5.11.2试验速度：按工艺要求。5.11.3试验项目：4.2、4.4、4.7。6检验规则
6.1产品出厂须经制造厂质量检验部门检验合格后才准出厂，并应有产品合格证。6.2有下列情况之时，应进行型式检验：a）新产品或老产品转厂生产时；b）正式生产后，如结构、材料、工艺有较大改变时；c）正常生产时，定期或积累一定产量时；d）产品长期停产，恢复生产时；e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出进行型式试验时。6.3使用厂在进行安装、调试及试验中发现有不符合标准时，由制造厂负责会同使用厂处理。>
包装、运输、贮运
7.1产品的包装按FZ90001规定。7.2产品的铭牌按FZ/T90089.1和FZ/T90089.2规定。7.3产品在运输过程中，应按规定位置起吊，包装箱应按规定朝向放置，不得倾倒或改变方向。7.4产品出厂后，在有良好的防雨及通风贮存条件下，包装箱内的零件防潮、防锈有效期一年。36
