【纺织行业标准(FZ)】 纺织用电机产品型号的编制方法

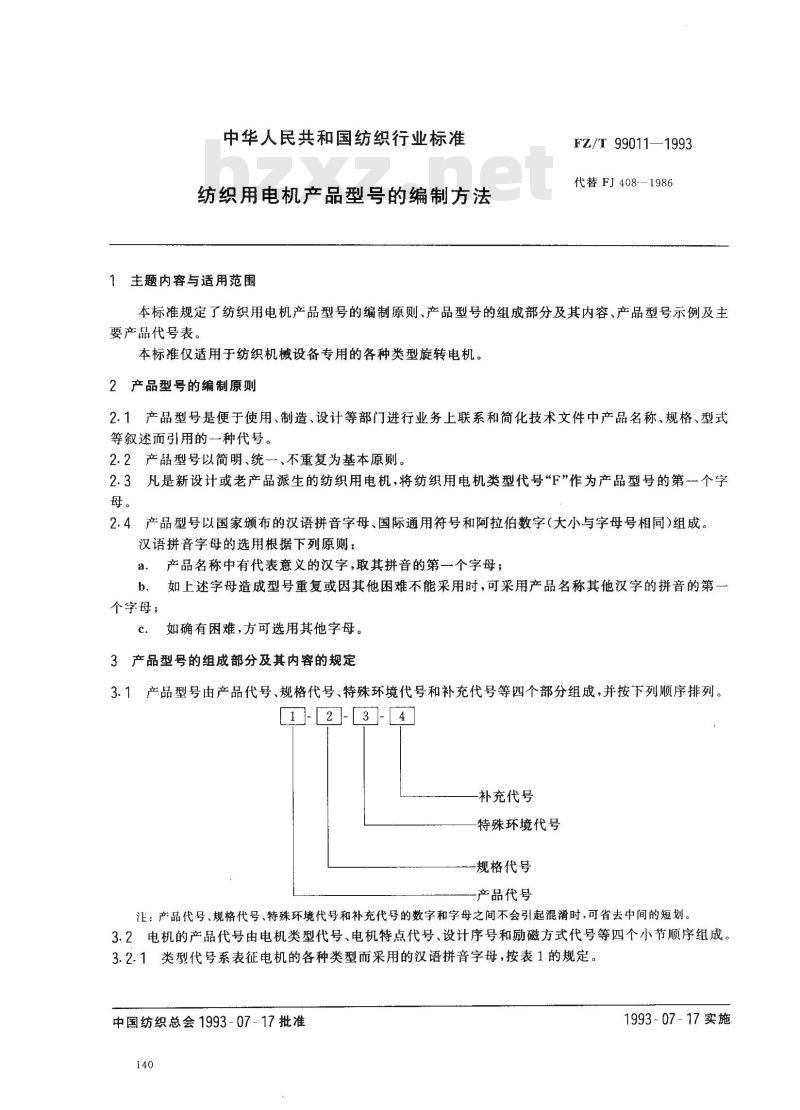

中华人民共和国纺织行业标准
纺织用电机产品型号的编制方法1主题内容与适用范围
FZ/T 99011—1993
代替FJ408---1986
本标准规定了纺织用电机产品型号的编制原则、产品型号的组成部分及其内容、产品型号示例及主要产品代号表。
本标推仅适用于纺织机械设备专用的各种类型旋转电机。2产品型号的编制原则
2.1产品型号是便于使用、制造、设计等部门进行业务上联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。
2.2产品型号以简明、统一、不重复为基本原则。2.3凡是新设计或老产品派生的纺织用电机，将纺织用电机类型代号“F”作为产品型号的第一个字母。
2.4产品型号以国家颁布的汉语拼音字母、国际通用符号和阿拉伯数字（大小与字母号相同)组成。汉语拼音字母的选用根据下列原则：产品名称中有代表意义的汉字，取其拼音的第一个字母；a.
如上述字母造成型号重复或因其他困难不能采用时，可采用产品名称其他汉字的拼音的第一个字母；
如确有困难，方可选用其他字母。3产品型号的组成部分及其内容的规定3.1产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成，并按下列顺序排列。1]-[2]-3-4
补充代号
特殊环境代号
-规格代号
产品代号
注：产品代号、规格代号、特殊环境代号和补充代号的数字和字母之间不会引起混淆时，可省去中间的短划。3.2电机的产品代号由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。3.2.1类型代号系表征电机的各种类型而采用的汉语拼音字母，按表1的规定。中国纺织总会1993-07-17批准
1993-07-17实施

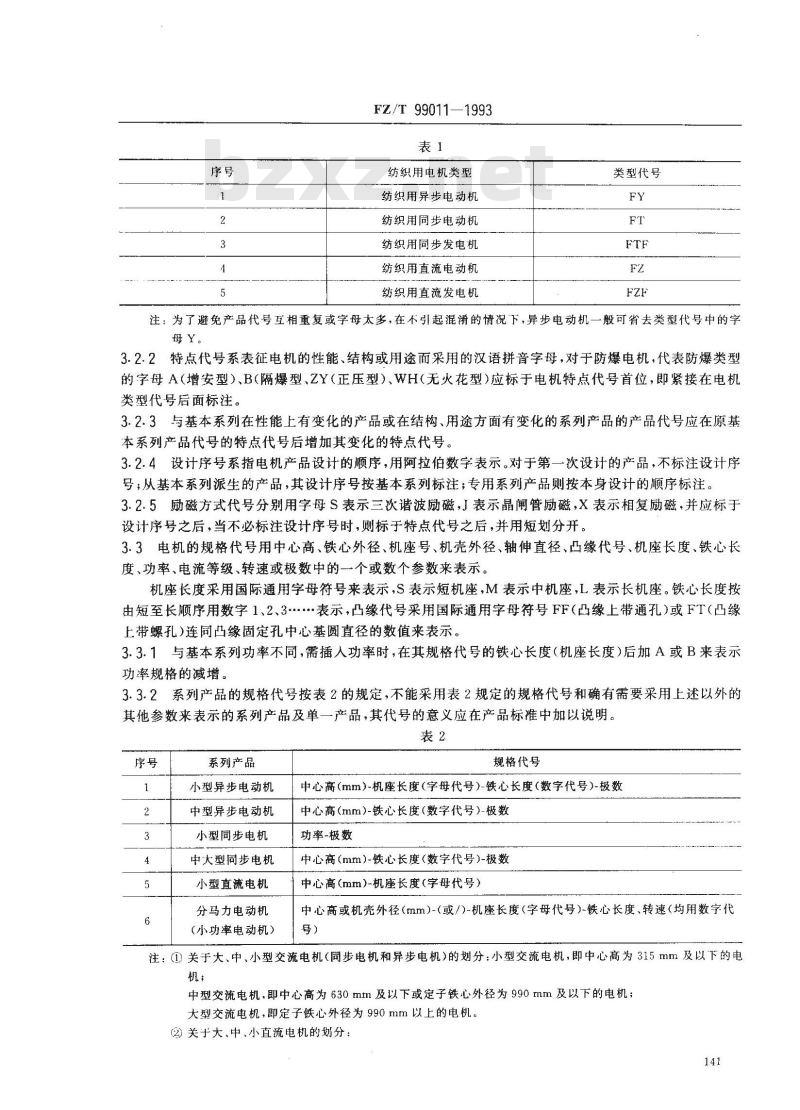

FZ/T 99011—1993
纺织用电机类型
纺织用异步电动机
纺织用同步电动机
纺织用同步发电机
纺织用直流电动机
纺织用直流发电机
类型代号
注：为了避免产品代号互相重复或字母太多，在不引起混淆的情况下，异步电动机一般可省去类型代号中的字母Y。
3.2.2特点代号系表征电机的性能、结构或用途而采用的汉语拼音字母，对于防爆电机，代表防爆类型的字母A（增安型）、B（隔爆型、ZY（正压型）、WH无火花型）应标于电机特点代号首位，即紧接在电机类型代号后面标注。
3.2.3与基本系列在性能上有变化的产品或在结构、用途方面有变化的系列产品的产品代号应在原基本系列产品代号的特点代号后增加其变化的特点代号。3.2.4设计序号系指电机产品设计的顺序，用阿拉伯数字表示。对于第一次设计的产品，不标注设计序号；从基本系列派生的产品，其设计序号按基本系列标注；专用系列产品则按本身设计的顺序标注。3.2.5励磁方式代号分别用字母S表示三次谐波励磁，表示晶闸管励磁，X表示相复励磁，并应标于设计序号之后，当不必标注设计序号时，则标于特点代号之后，并用短划分开。3.3电机的规格代号用中心高、铁心外径、机座号、机壳外径、轴伸直径、凸缘代号、机座长度、铁心长度、功率、电流等级、转速或极数中的个或数个参数来表示。机座长度采用国际通用字母符号来表示，S表示短机座，M表示中机座，L表示长机座。铁心长度按由短至长顺序用数字1、2、3..表示，凸缘代号采用国际通用字母符号FF（凸缘上带通孔）或FT（凸缘上带螺孔)连同凸缘固定孔中心基圆直径的数值来表示。3.3.1与基本系列功率不同，需插人功率时，在其规格代号的铁心长度（机座长度）后加A或B来表示功率规格的减增。
3.3.2系列产品的规格代号按表2的规定，不能采用表2规定的规格代号和确有需要采用上述以外的其他参数来表示的系列产品及单一产品，其代号的意义应在产品标准中加以说明。表2
系列产品
小型异步电动机
中型异步电动机
小型同步电机
中大型同步电机
小型直流电机
分马力电动机
(小功率电动机）
规格代号
中心高（mm）-机座长度（字母代号）-铁心长度（数字代号）-极数中心高（mm）-铁心长度（数字代号）-极数功率-极数
中心高（mm）)-铁心长度（数字代号）-极数中心高（mm）-机座长度（字母代号）中心高或机壳外径（mm）-（或/)-机座长度（字母代号）-铁心长度、转速（均用数字代号）
注：(）关于大、中、小型交流电机（同步电机和异步电机》的划分：小型交流电机，即中心高为315mm及以下的电机；
中型交流电机，即中心高为630mm及以下或定子铁心外径为990mm及以下的电机；大型交流电机，即定子铁心外径为990mm以上的电机。(②）关于大、中、小直流电机的划分：141
FZ/T 99011—1993

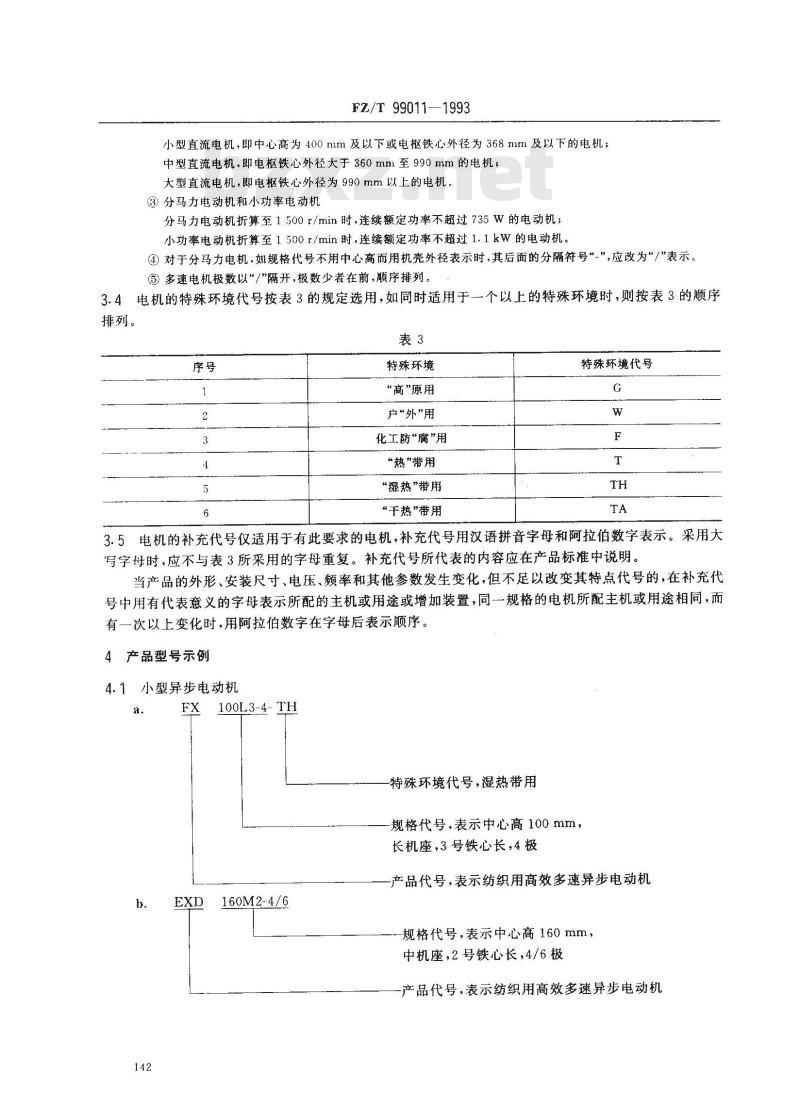

小型直流电机，即中心高为400mm及以下或电枢铁心外径为368mm及以下的电机；中型直流电机，即电枢铁心外径大于360mm至990mm的电机；大型直流电机，即电枢铁心外径为990mm以上的电机。③分马力电动机和小功率电动机分马力电动机折算至1500r/min时，连续额定功率不超过735W的电动机；小功率电动机折算至1500r/min时，连续额定功率不超过1.1kW的电动机。④对于分马力电机、如规格代号不用中心高而用机壳外径表示时，其后面的分隔符号“_”,应改为“\表示。③多速电机极数以\/\隔开，极数少者在前，顺序排列。3.4电机的特殊环境代号按表3的规定选用，如同时适用于一个以上的特殊环境时，则按表3的顺序排列。
特殊环境
“高”原用
户“外”用
化工防“腐”用
“热”带用
“湿热”带用
“干热”带用
特殊环境代号
3.5电机的补充代号仅适用于有此要求的电机，补充代号用汉语拼音字母和阿拉伯数字表示。采用大写字母时，应不与表3所采用的字母重复。补充代号所代表的内容应在产品标准中说明。当产品的外形、安装尺寸、电压、频率和其他参数发生变化，但不足以改变其特点代号的，在补充代号中用有代表意义的字母表示所配的主机或用途或增加装置，同一规格的电机所配主机或用途相同，而有一次以上变化时，用阿拉伯数字在字母后表示顺序。4产品型号示例
小型异步电动机
100L3-4-TH
特殊环境代号，湿热带用
规格代号，表示中心高100mm，
长机座，3号铁心长，4极
产品代号，表示纺织用高效多速异步电动机EXD
160M2-4/6
规格代号，表示中心高160mm，
中机座，2号铁心长，4/6极
-产品代号，表示纺织用高效多速异步电动机c.

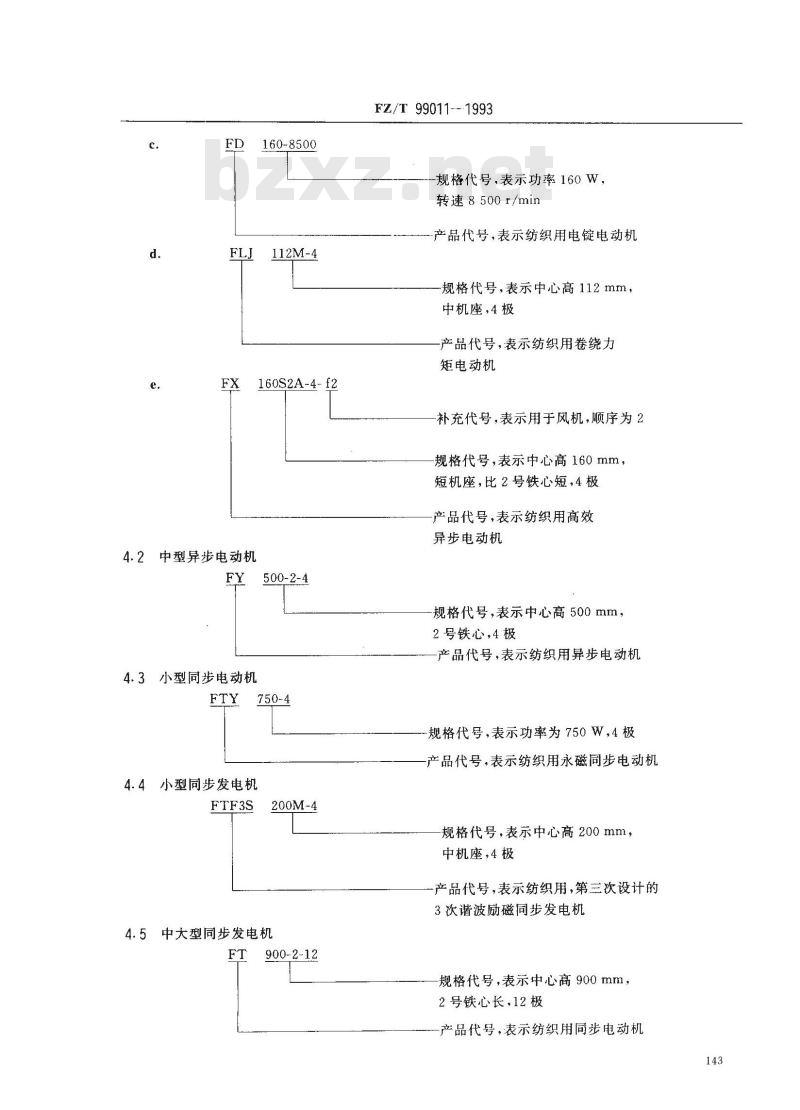

160-8500
112M-4
160S2A-4- f2
中型异步电动机
4.3小型同步电动机
500-2-4
4.4小型同步发电机
200M-4
中大型同步发电机
900-2-12
FZ/T 99011---1993
规格代号，表示功率160W，
转速8500r/min
产品代号，表示纺织用电锭电动机规格代号，表示中心高112mm，
中机座，4极
产品代号，表示纺织用卷绕力
矩电动机
补充代号，表示用于风机，顺序为2规格代号，表示中心高160mm，
短机座，比2号铁心短，4极
产品代号，表示纺织用高效
异步电动机
规格代号，表示中心高500mm，
2号铁心，4极
产品代号，表示纺织用异步电动机规格代号，表示功率为750W，4极产品代号，表示纺织用永磁同步电动机规格代号，表示中心高200mm，
中机座，4极
一产品代号，表示纺织用，第三次设计的3次谐波励磁同步发电机
规格代号，表示中心高900mm，
2号铁心长，12极
产品代号，表示纺织用同步电动机143

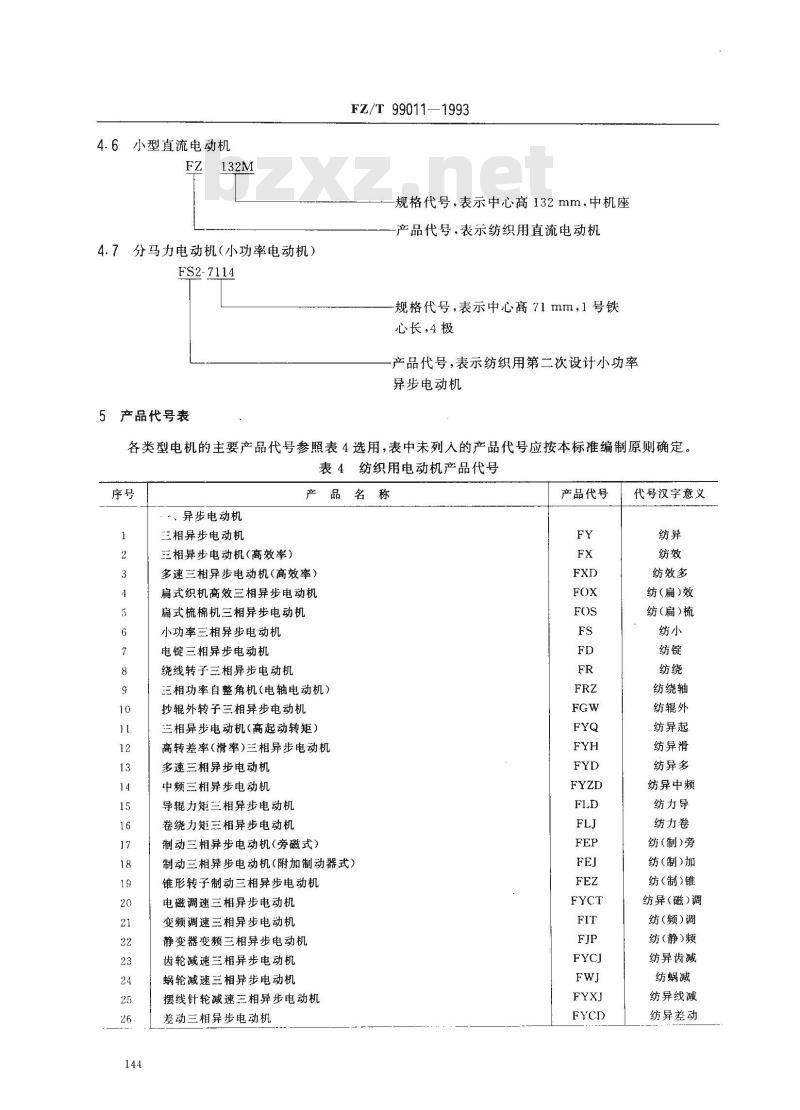

4.6小型直流电动机
4.7分马力电动机（小功率电动机）FS2-7114
5产品代号表
FZ/T 99011-1993
规格代号，表示中心高132mm.中机座产品代号，表示纺织用直流电动机规格代号，表示中心高71mm，1号铁心长，4极
产品代号，表示纺织用第二次设计小功率异步电动机
各类型电机的主要产品代号参照表4选用，表中未列人的产品代号应按本标准编制原则确定表4纺织用电动机产品代号
“、异步电动机
三相异步电动机
三相异步电动机（高效率)
产品名称
多速三相异步电动机（高效率）扁式织机高效三相异步电动机
扁式梳棉机三相异步电动机
小功率三相异步电动机
电锭三相异步电动机
绕线转子三相异步电动机
三相功率自整角机（电轴电动机）抄辊外转子三相异步电动机
三相异步电动机（高起动转矩）高转差率(滑率)三相异步电动机多速三相异步电动机
中频三相异步电动机
导辊力矩兰相异步电动机
卷绕力矩三相异步电动机
制动三相异步电动机（旁磁式）制动三相异步电动机（附加制动器式）锥形转子制动三相异步电动机
电磁调速三相异步电动机
变频调速三相异步电动机
静变器变频三相异步电动机
齿轮减速三相异步电动机
蜗轮减速三相异步电动机
摆线针轮减速三相异步电动机
差动三相异步电动机
产品代号
代号汉字意义
纺效多
纺(扁)效
纺(扁)梳
纺绕轴
纺辊外
纺异起www.bzxz.net
纺异滑
纺异多
纺异中频
纺力导
纺力卷
纺(制)旁
纺(制)加
纺(制)锥
纺异(磁)调
纺(频)调
纺(静)频
纺异齿减
纺蜗减
纺异线减
纺异差动
电阻起动单相异步电动机
电容起动单相异步电动机
电容运转单相异步电动机
双值电容单相异步电动机
罩极单相异步电动机
二、同步电动机
三相同步电动机
永磁式三相同步电动机
磁阻式三相同步电动机
磁阻式单相同步电动机
三、同步发电机
三相同步发电机
中频三相同步发电机
调频三相同步发电机
四、直流电动机
直流电动机
力矩直流电动机
串励直流电动机
附加说明：
FZ/T 99011---1993
表4（完）
产品名称
本标准由纺织工业部技术装备司提出。本标准由青岛纺织机械厂负责归口。本标准由青岛纺织机械厂负责起草。本标准主要起草人：苏涧湖、王贻琴。本标准首次发布于1979年，1986年第一次修订，1993年第二次修订。产品代号
代号汉字意义
纺(阻)
纺（容）
纺异运
纺(双)
纺同永
纺同磁
纺(阻)
纺间发
纺同发中频
纺同发调频
纺直力矩
纺直励串
