【纺织行业标准(FZ)】 圆柱形筒管 自由端纺纱机用简管的尺寸、偏差和标记

FZ/T 90107.2—1999

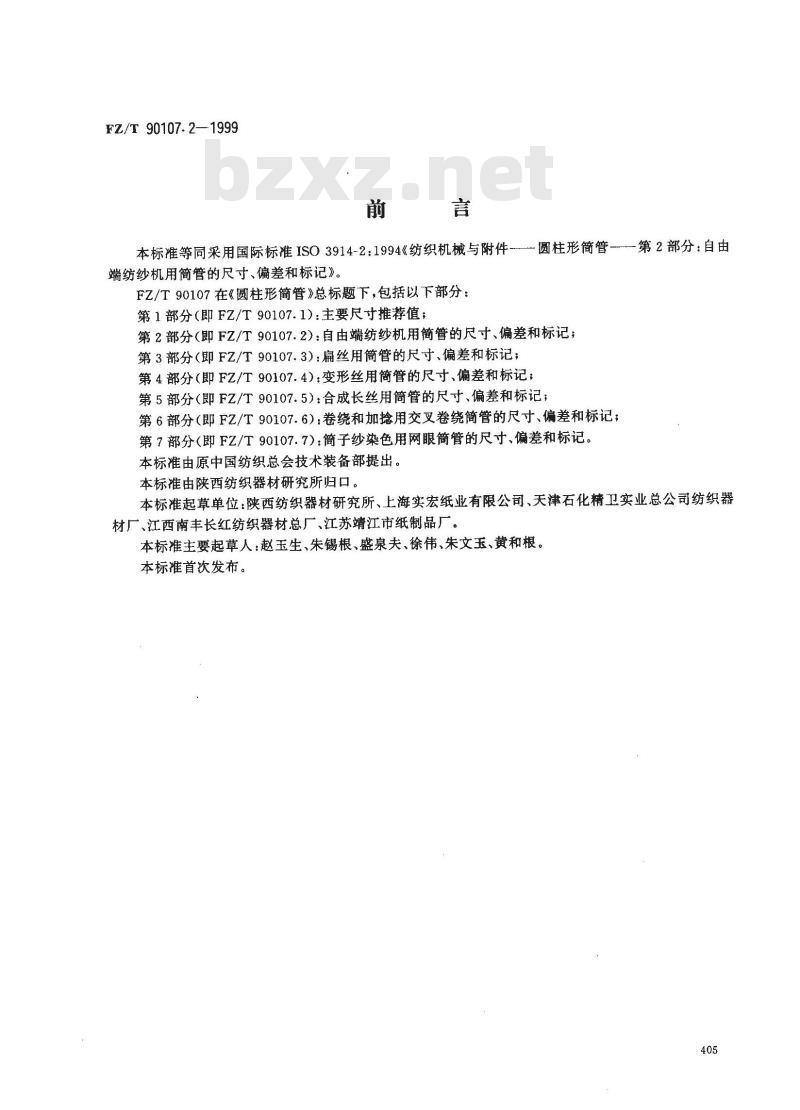

本标准等同采用国际标准ISO3914-2：1994《纺织机械与附件-—圆柱形简管第2部分：自由端纺纱机用筒管的尺寸、偏差和标记》。FZ/T90107在《圆柱形简管》总标题下，包括以下部分：第1部分（即FZ/T90107.1)：主要尺寸推荐值；第2部分（即FZ/T90107.2)：自由端纺纱机用簡管的尺寸、偏差和标记；第3部分（即FZ/T90107.3)：扁丝用筒管的尺寸、偏差和标记；第4部分（即FZ/T90107.4）：变形丝用简管的尺寸、偏差和标记；第5部分（即FZ/T90107.5）：合成长丝用筒管的尺寸、偏差和标记；第6部分（即FZ/T90107.6)：卷绕和加捻用交叉卷绕简管的尺寸、偏差和标记；第7部分（即FZ/T90107.7）：筒简子纱染色用网眼筒管的尺寸、偏差和标记本标准由原中国纺织总会技术装备部提出。本标准由陕西纺织器材研究所归口。本标准起草单位：陕西纺织器材研究所、上海实宏纸业有限公司、天津石化精卫实业总公司纺织器材厂、江西南丰长红纺织器材总厂、江苏靖江市纸制品厂。本标准主要起草人：赵玉生、朱锡根、盛泉夫、徐伟、朱文玉、黄和根。本标准首次发布。
FZ/T 90107.2—1999

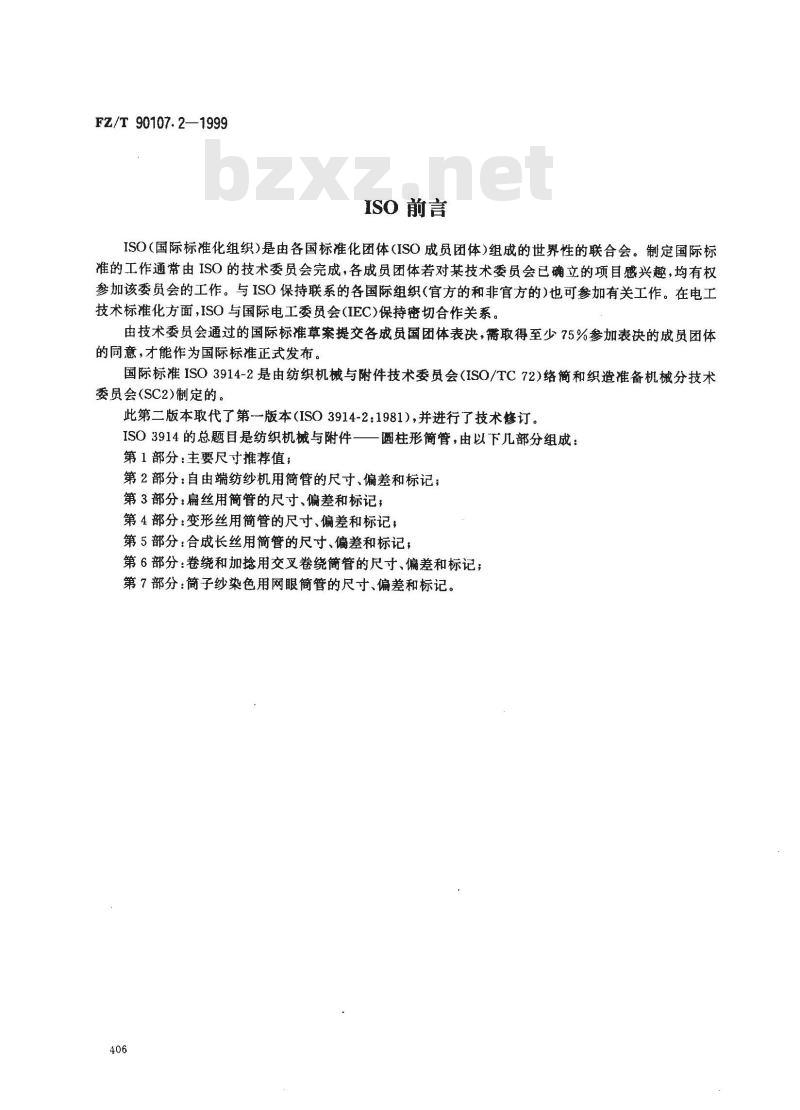

ISO前言
ISO（国际标准化组织）是由各国标准化团体(ISO成员团体）组成的世界性的联合会。制定国际标准的工作通常由ISO的技术委员会完成，各成员团体若对某技术委员会已确立的项目感兴趣，均有权参加该委员会的工作。与ISO保持联系的各国际组织(官方的和非官方的)也可参加有关工作。在电工技术标准化方面，ISO与国际电工委员会(IEC)保持密切合作关系。由技术委员会通过的国际标准草案提交各成员国团体表决，需取得至少75%参加表决的成员团体的同意，才能作为国际标准正式发布。国际标准ISO3914-2是由纺织机械与附件技术委员会（ISO/TC72)络简和织造准备机械分技术委员会(SC2)制定的。
此第二版本取代了第一版本（ISO3914-2：1981），并进行了技术修订。ISO3914的总题目是纺织机械与附件—圆柱形簡管，由以下几部分组成：第1部分：主要尺寸推荐值；
第2部分：自由端纺纱机用简管的尺寸、偏差和标记；第3部分：扁丝用簡管的尺寸、偏差和标记，第4部分：变形丝用筒管的尺寸、偏差和标记，第5部分：合成长丝用简管的尺寸、偏差和标记；第6部分：卷绕和加捻用交叉卷绕简管的尺寸、偏差和标记；第7部分：简子纱染色用网眼筒管的尺寸、偏差和标记。406

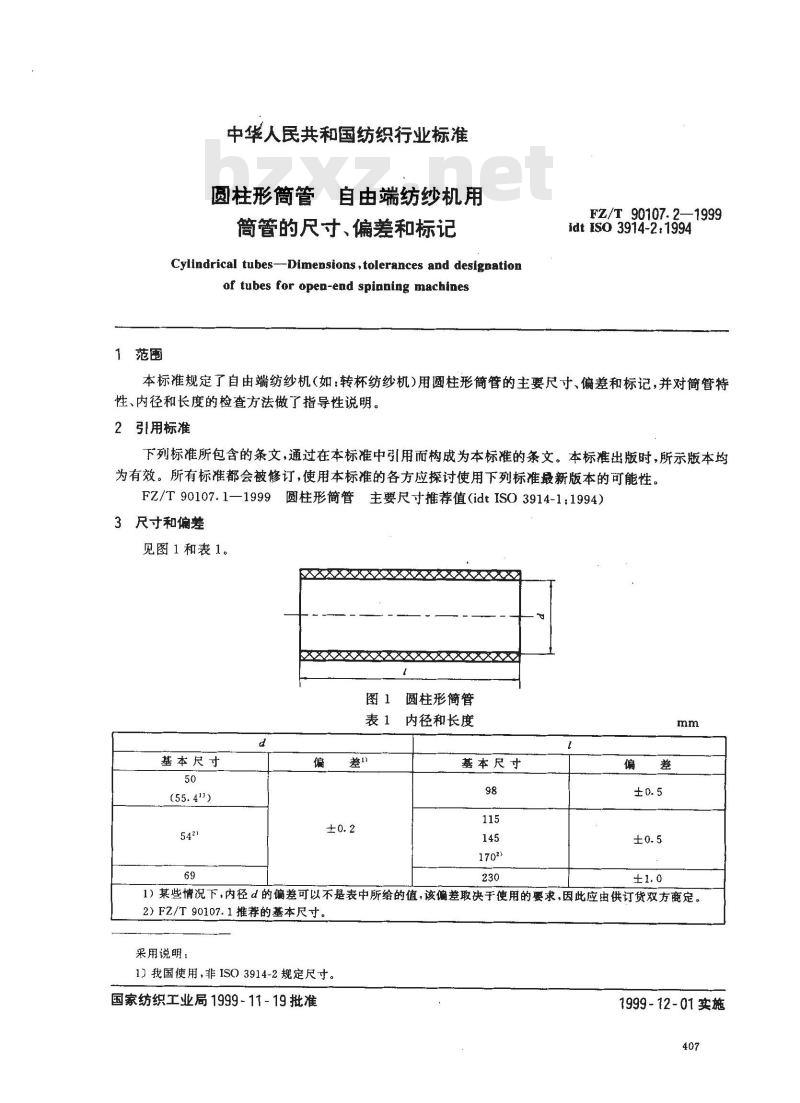

中华人民共和国纺织行业标准
圆柱形筒管自由端纺纱机用
筒管的尺寸、偏差和标记
Cylindrical tubes--Dimensions ,tolerances and designationof tubes for open-end spinning machinesFZ/T 90107.2—1999
idt IsO 3914-2:1994
本标准规定了自由端纺纱机(如：转杯纺纱机)用圆柱形简管的主要尺寸、偏差和标记，并对筒管特性、内径和长度的检查方法做了指导性说明。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。FZ/T90107.1—1999圆柱形筒管主要尺寸推荐值（idtIS03914-1:1994）3尺寸和偏差
见图1和表1。
图1圆柱形简管
内径和长度
基本尺寸
基本尺寸
1）某些情况下，内径d的偏差可以不是表中所给的值，该偏差取决于使用的要求，因此应由供订货双方商定。2）F2/T 90107.1推荐的基本尺寸。采用说明：
1）我国使用，非ISO3914-2规定尺寸。国家纺织工业局1999-11-19批准1999-12-01实施

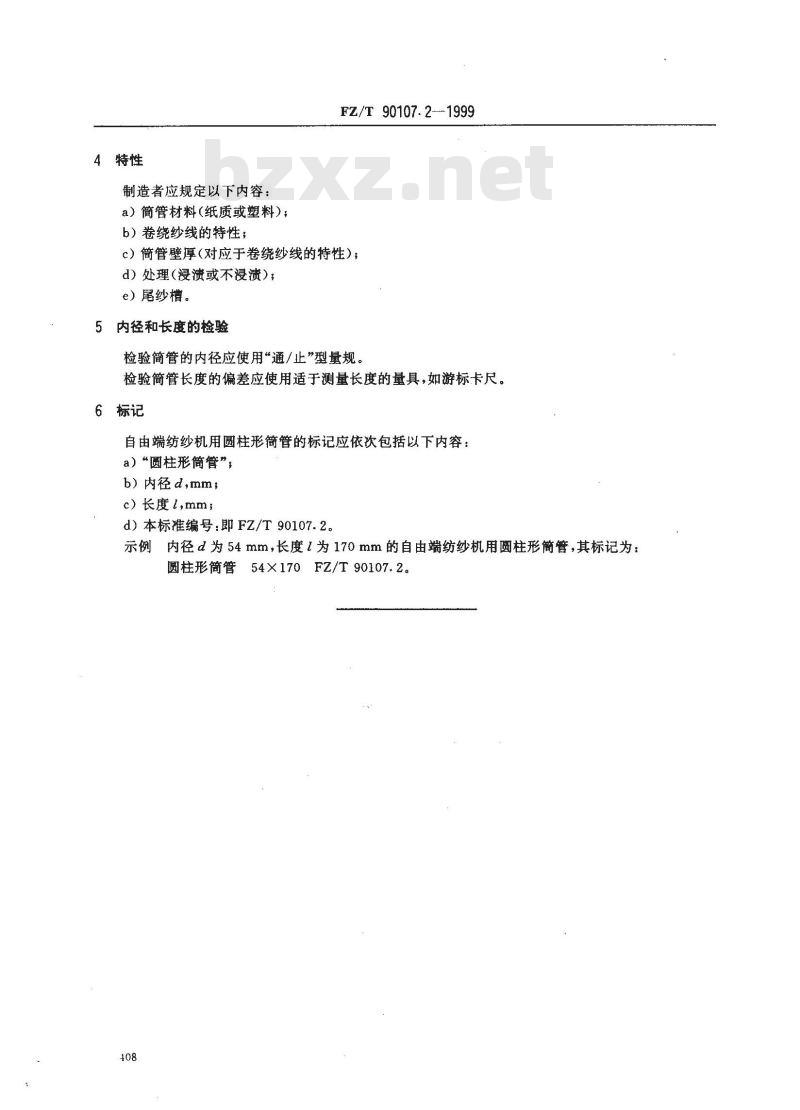

制造者应规定以下内容：
a）筒简管材料(纸质或塑料）；b）卷绕纱线的特性；
FZ/T 90107.2-1999
c）简管壁厚（对应于卷绕纱线的特性)；d）处理（浸渍或不浸溃）；
e）尾纱槽。
内径和长度的检验
检验简管的内径应使用“通/止”型量规。检验简管长度的偏差应使用适于测量长度的量具，如游标卡尺。6标记
自由端纺纱机用圆柱形简管的标记应依次包括以下内容：a）“圆柱形筒管”；www.bzxz.net
b）内径d,mm,
c）长度l,mm；
d）本标准编号：即FZ/T90107.2。示例内径d为54mm，长度l为170mm的自由端纺纱机用圆柱形簡管，其标记为：圆柱形筒管54×170FZ/T90107.2。408
