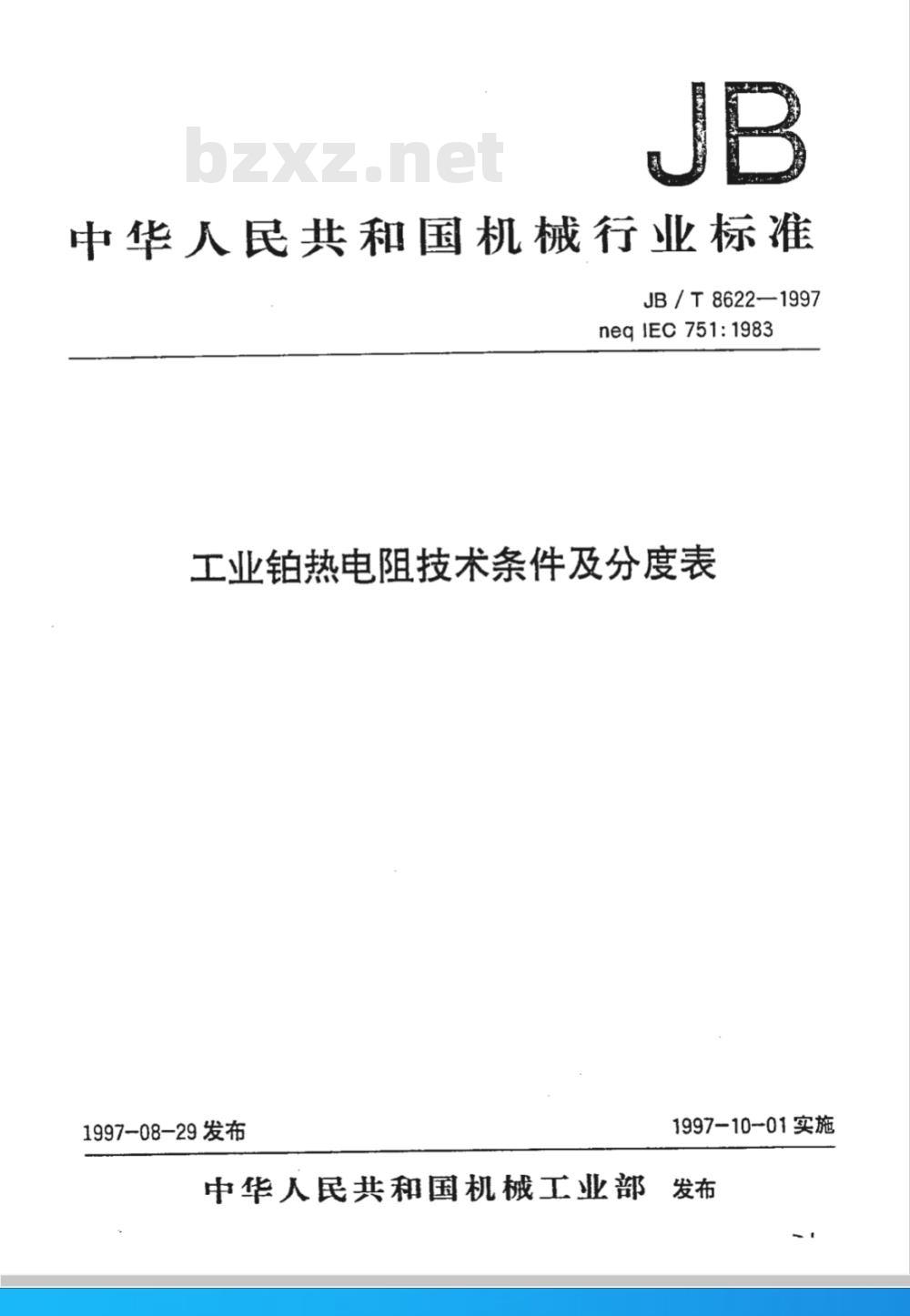

【机械行业标准(JB)】 工业铂热电阻技术条件及分度表

中华人民共和国机械行业标准
JB /T 8622—1997
neg tEC 751:1983
工业铂热电阻技术条件及分度表1997-08-29发布
1997-10-01实施
中华人民共和国机械工业部
JB/T8622-1997

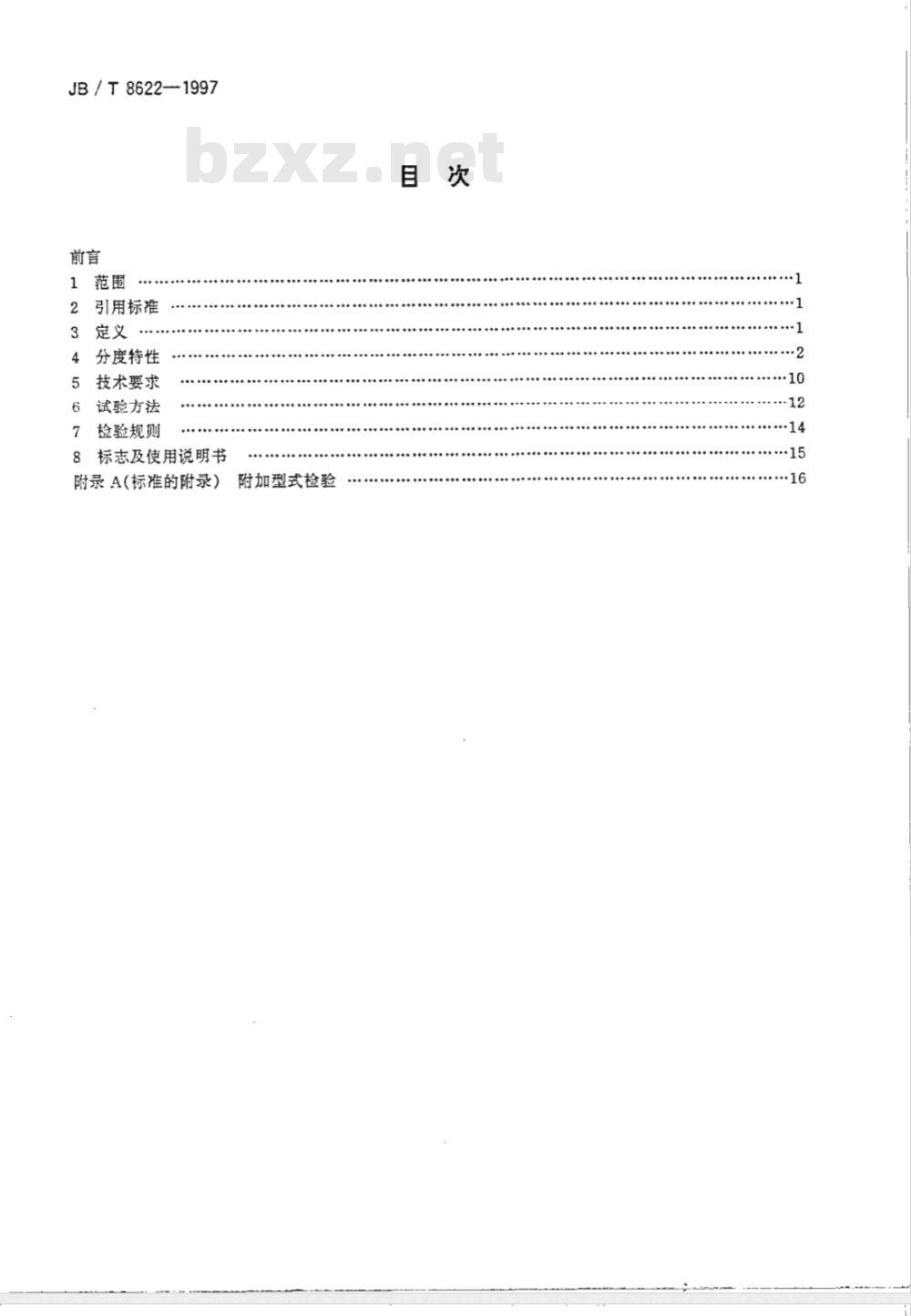

1范围
引用标推
分度特性
技术要求
试验方法
检验规则
标志及使用说明书
附录A（标准的附录）
附加型式检验
JB/T8622-1997

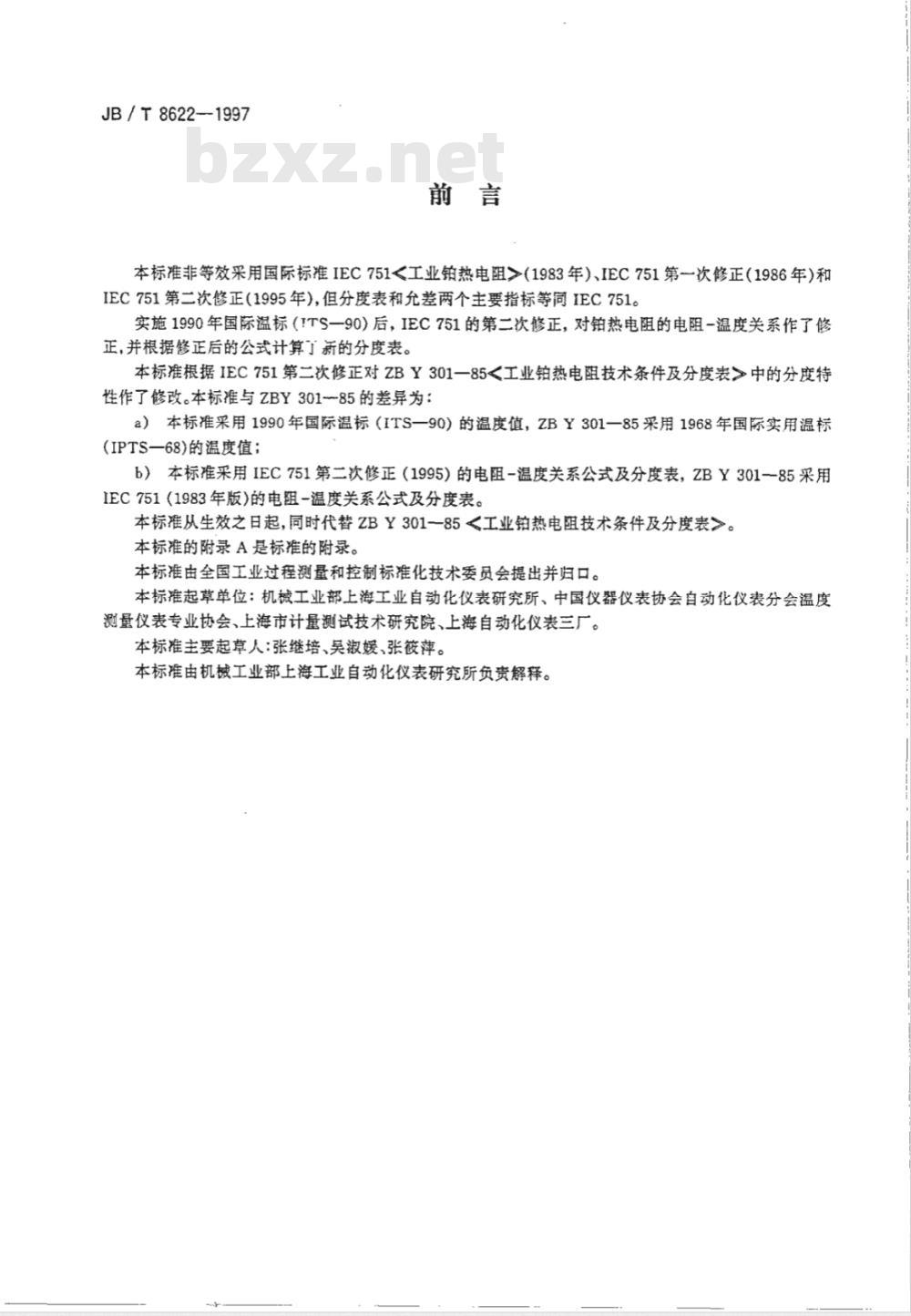

本标准非等效采用国际标准IEC751<工业铂热电阻>（1983年）、IEC751第一次修正（1986年）和IEC751第二次修正（1995年），但分度表和允差两个主要指标等同IEC751。实施1990年国际温标（ITS一90）后，IEC751的第二次修正，对铂热电阻的电阻-温度关系作了修正，并根据修正后的公式计算了新的分度表。本标准根据IEC751第二次修正对ZBY301一85<工业铂热电阻技术条件及分度表>中的分度特性作了修改。本标准与ZBY30185的差异为：a）本标准采用1990年国际温标（ITS—90）的温度值，ZBY301一85采用1968年国际实用温标（IPTS—68)的温度值；
b）本标准采用IEC751第二次修正（1995）的电阻-温度关系公式及分度表，ZBY301一85采用IEC751（1983年版）的电阻-温度关系公式及分度表。本标准从生效之日起，同时代替ZBY30185<工业铂热电阻技术条件及分度表》。本标准的附录A是标准的附录。
本标准由全国工业过程测量和控制标准化技术委员会提出并归口。本标准起草单位：机械工业部上海工业自动化仪表研究所、中国仪器仪表协会自动化仪表分会温度测量仪表专业协会、上海市计量测试技术研究院、上海自动化仪表三厂。本标准主要起草人：张继培、吴淑媛、张筱萍。本标准由机械工业部上海工业自动化仪表研究所负责解释。1范围
中华人民共和国机械行业标准
工业铂热电阻技术条件及分度表JB/T8622-1997下载标准就来标准下载网
ne1Ec751:1983
代替ZBY301—85

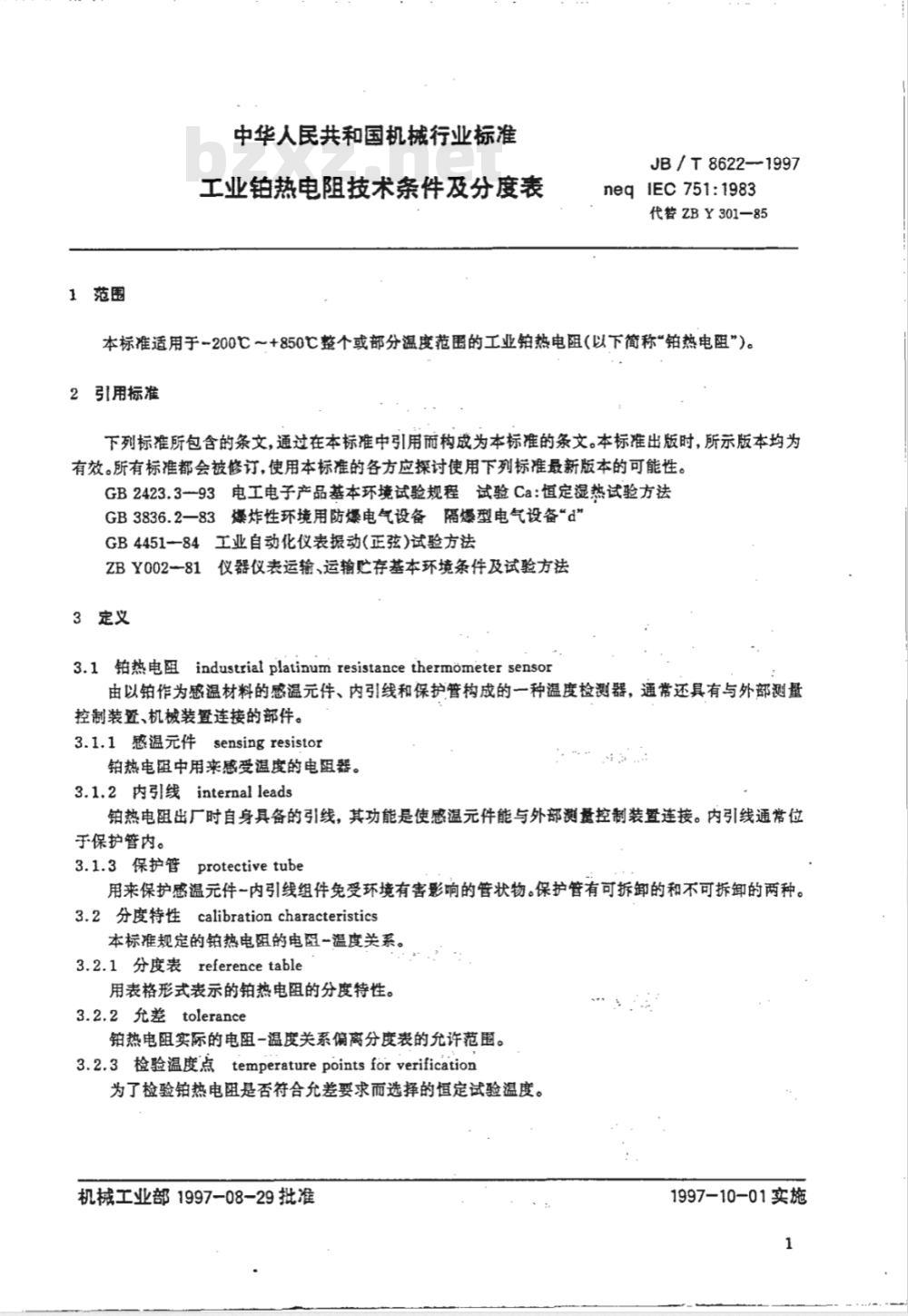

本标准适用于~200℃～+850整个或部分温度范围的工业铂热电阻(以下简称\铂热电阻\)。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2423.3--93电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB3836.2一83爆炸性环境用防爆电气设备隔爆型电气设备\dGB4451--84工业自动化仪表振动（正弦）试验方法ZBY002-81仪器仪表运输、运输贮存基本环境条件及试验方法3定义
3.1铂热电阻industrialplatinum resistancethermometer sensor由以铂作为感温材料的感温元件、内引线和保护管构成的一种温度检测器，通常还具有与外部测量控制装置、机械装置连接的部件。3.1.1感温元件sensingresiston铂热电阻中用来感受温度的电阻器。3.1.2内引线internalleads
铂热电阻出厂时自身具备的引线，其功能是使感温元件能与外部测量控制装置连接。内引线通常位于保护管内。
3.1.3保护管protectivetube
用来保护感温元件~内引线组件免受环境有害影响的管状物。保护管有可拆卸的和不可拆卸的两种。3.2分度特性calibration characteristics本标准规定的铂热电阻的电阻-温度关系。3.2.1分度表referencetable
用表格形式表示的铂热电阻的分度特性。3.2.2允差tolerance
铂热电阻实际的电阻-温度关系偏离分度表的允许范围。3.2.3检验温度点temperaturepointsforverification为了检验铂热电阻是否符合允差要求而选择的恒定试验温度。机械工业部1997-08-29批准
1997-10-01实施
3.3温度循环temperaturecyclingJB/T8622-1997

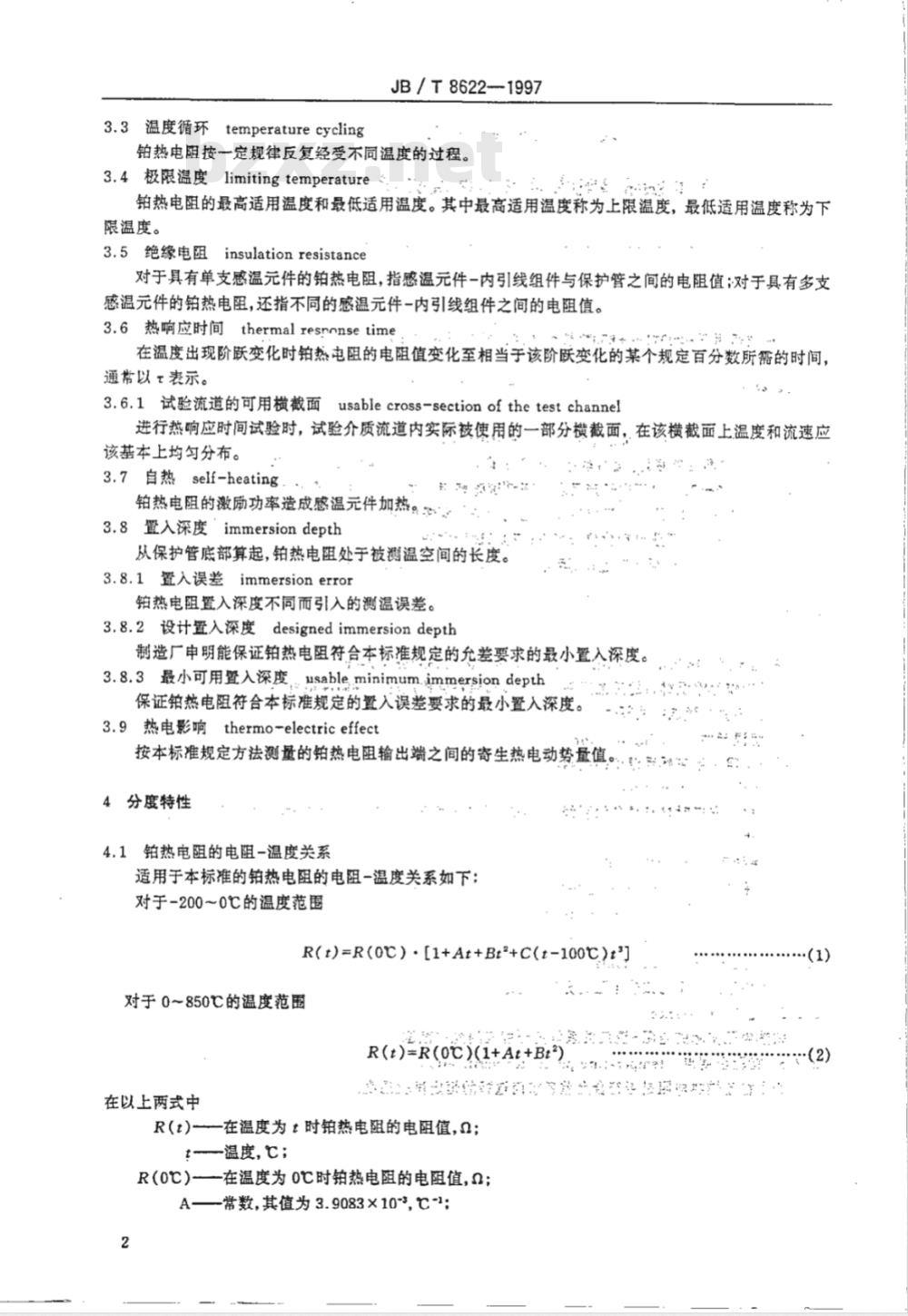

铂热电阻按一定规律反复经受不同温度的过程。3.4极限温度limitingtemperature.t
铂热电阻的最高适用温度和最低适用温度。其中最高适用温度称为上限温度，最低适用温度称为下限温度。
3.5绝缘电阻insulationresistance对于具有单支感温元件的铂热电阻，指感温元件一内引线组件与保护管之间的电阻值；对于具有多支感温元件的铂热电阻，还指不同的感温元件内引线组件之间的电阻值。3.6热响应时间thermalresnnnsetime在温度出现阶跃变化时铂热电阻的电阻值变化至相当于该阶跃变化的某个规定百分数所需的时间，通常以表示。
3.6.1试验流道的可用横截面usablecross-section of thetest channel进行热响应时间试验时，试验介质流道内实际被使用的一部分横截面，在该横截面上温度和流速应该基本上均匀分布。
3.7自热 self-heating.
铂热电阻的激励功率造成感温元件加热%3.8置入深度immersiondepth
从保护管底部算起，铂热电阻处于被测温空间的长度。3.8.1置入误差immersionerror
铂热电阻置入深度不同而引入的测温误差。3.8.2设计置入深度designedimmersiondepth制造厂申明能保证铂热电阻符合本标准规定的允差要求的最小置入深度。3.8.3最小可用置入深度usable.minimum.immersiondepth保证铂热电阻符合本标准规定的置入误差要求的最小置入深度。3.9热电影响thermo-electric effect按本标准规定方法测量的铂热电阻输出端之间的寄生热电动势量值，4分度特性
4.1铂热电阻的电阻-温度关系
适用于本标准的铂热电阻的电阻一温度关系如下：对于-200~0℃的温度范圈
R(t)=R(0C)·[1+At+Bt*+C(t-100C)t\]对于0～850℃的温度范围
R(t)=R(0C)(1+At+Bt)
在以上两式中
究食公格国识产：
R(t)——在温度为t时铂热电阻的电阻值,n;一温度，℃；
R(0℃)—在温度为0℃时铂热电阻的电阻值，α;A-
一常数，其值为3.9083×10，℃；（2)
JB/T8622—1997
B—常数，其值为-5.775×107,℃2；C——常数，其值为-4.183×10-12,℃-*。本标准采用1990年国际温标(ITS一90)的温度值。注：本条规定的铂热电阻的电阻一温度关系是指感温元件应具有的特性，但也适用于带保护管的组件。
4.2分度表
表1和表2是根据4.1规定的铂热电阻的电阻-温度关系制订的铂热电阻分度表。表1适用于0℃时公称电阻值为10.000α的铂热电阻，分度号为Pt10。表2适用于0℃时公称电阻值为100.000的铂热电阻，分度号为Pt100。表1工业铂热电阻分度表(Pt10)
分度号Pt10
R(0C)=10.0000
.7.393
分度号Pt10
JB/T86221997
表1(续)
R(0C)=10.0000
分度号Pt10
JB/T86221997
表1(续）
R(0℃)=10.0000
分度号Pt10
30、466
JB/T8622—1997
表1(完)
R(0C)=10.0000
分度号Pt100
JB/T8622-1997
工业铂热电阻分度表(Pt100)
R(0C)=100.000
分度号Pt100
JB/T8622—1997
表2(续）
R(0C)=100.000
