【机械行业标准(JB)】 柴油机用氮化硅电热塞 技术条件

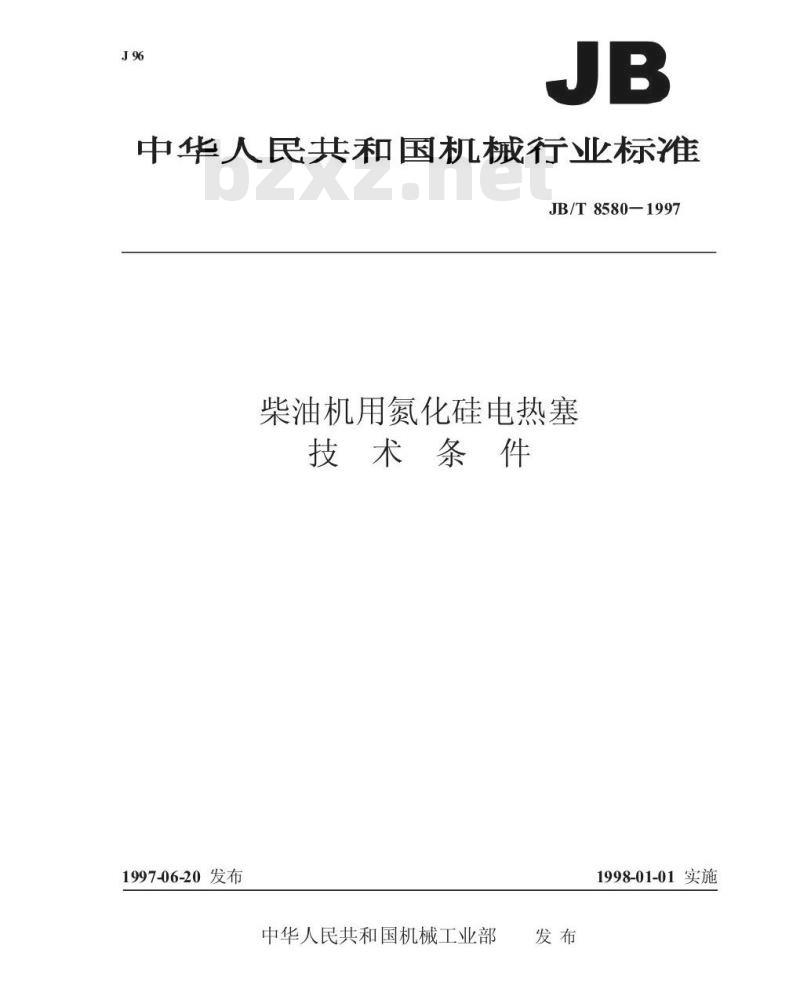

中华人民共和国机械行业标准
JB/T8580-—1997
柴油机用氮化硅电热塞
技术条件
1997-06-20发布
中华人民共和国机械工业部
1998-01-01实施
JB/T8580—1997

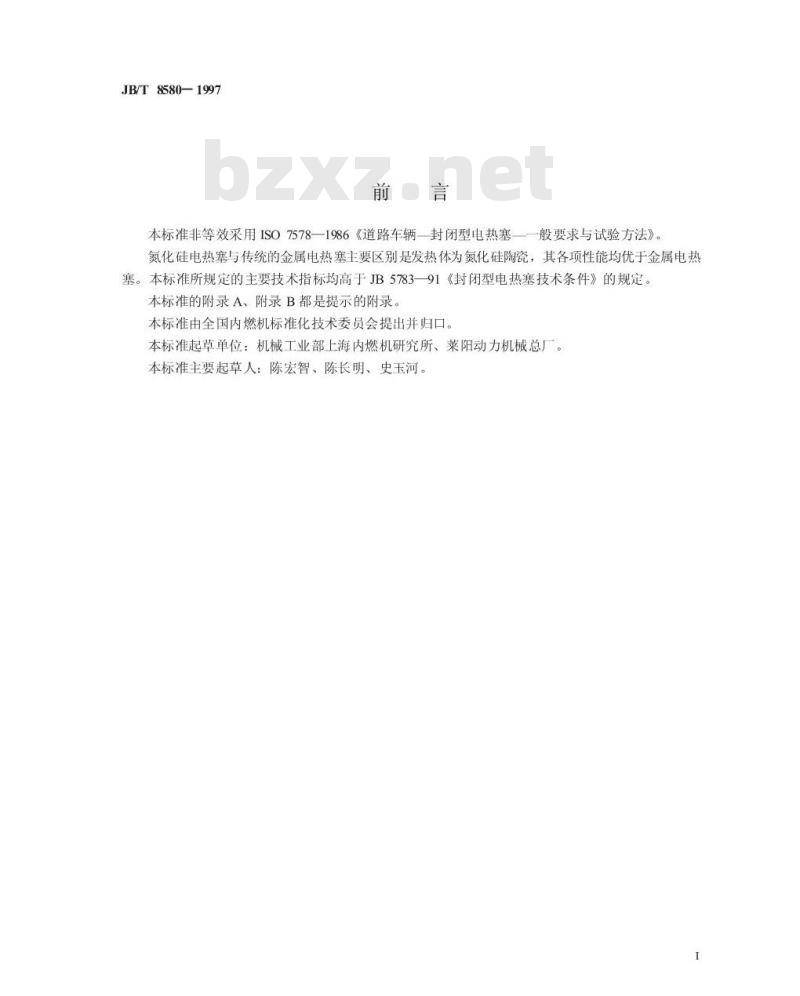

本标准非等效采用ISO7578一1986《道路车辆—封闭型电热塞般要求与试验方法》。氮化硅电热塞与传统的金属电热塞主要区别是发热体为氮化硅陶瓷，其各项性能均优于金属电热塞。本标准所规定的主要技术指标均高于JB5783—91《封闭型电热塞技术条件》的规定本标准的附录A、附录B都是提示的附录。本标准由全国内燃机标准化技术委员会提出并归口。本标准起草单位：机械工业部上海内燃机研究所、莱阳动力机械总厂。本标准主要起草人：陈宏智、陈长明、史玉河。1

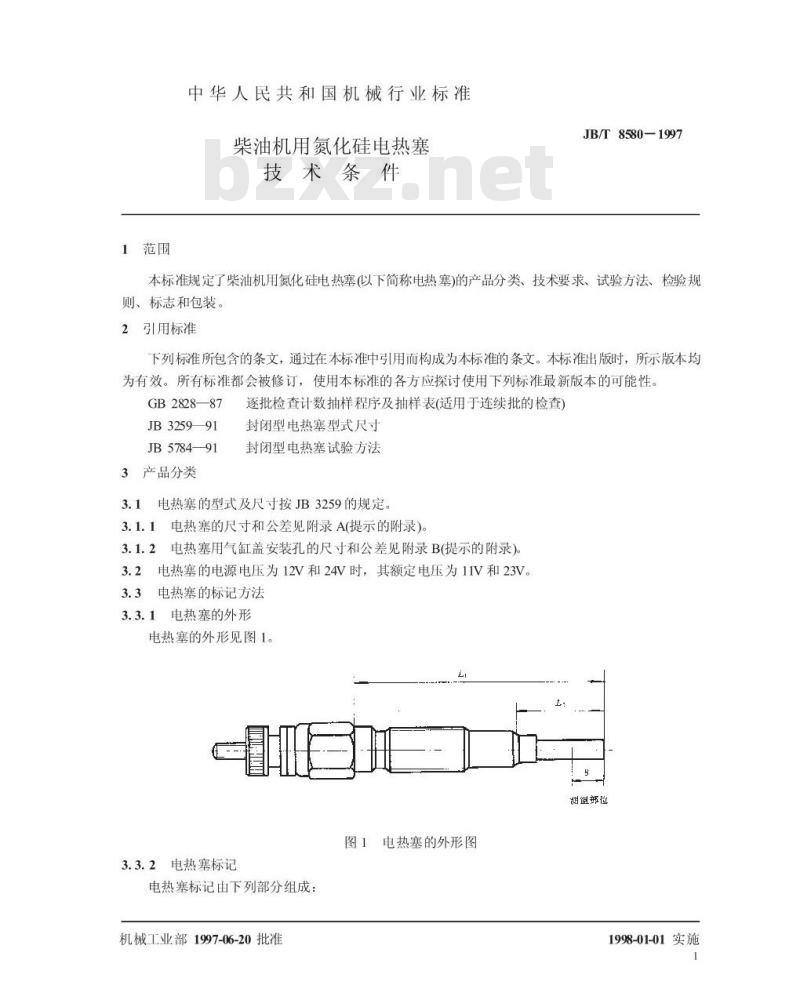

1范围
中华人民共和国机械行业标准
柴油机用氮化硅电热塞
技术条件
JB/T8580-—1997
本标准规定了柴油机用氮化硅电热塞（以下简称电热塞)的产品分类、技术要求、试验方法、检验规则、标志和包装。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 2828-87
JB325991
JB5784—91
3产品分类
逐批检查计数抽样程序及抽样表(适用于连续批的检查)封闭型电热塞型式尺寸
封闭型电热塞试验方法
3.1电热塞的型式及尺寸按JB3259的规定。3.1.1电热塞的尺寸和公差见附录A(提示的附录)。3.1.2电热塞用气缸盖安装孔的尺寸和公差见附录B(提示的附录)3.2电热塞的电源电压为12V和24V时，其额定电压为1IV和23V。3.3电热塞的标记方法
3.3.1电热塞的外形
电热塞的外形见图1。
虚部位
图1电热塞的外形图

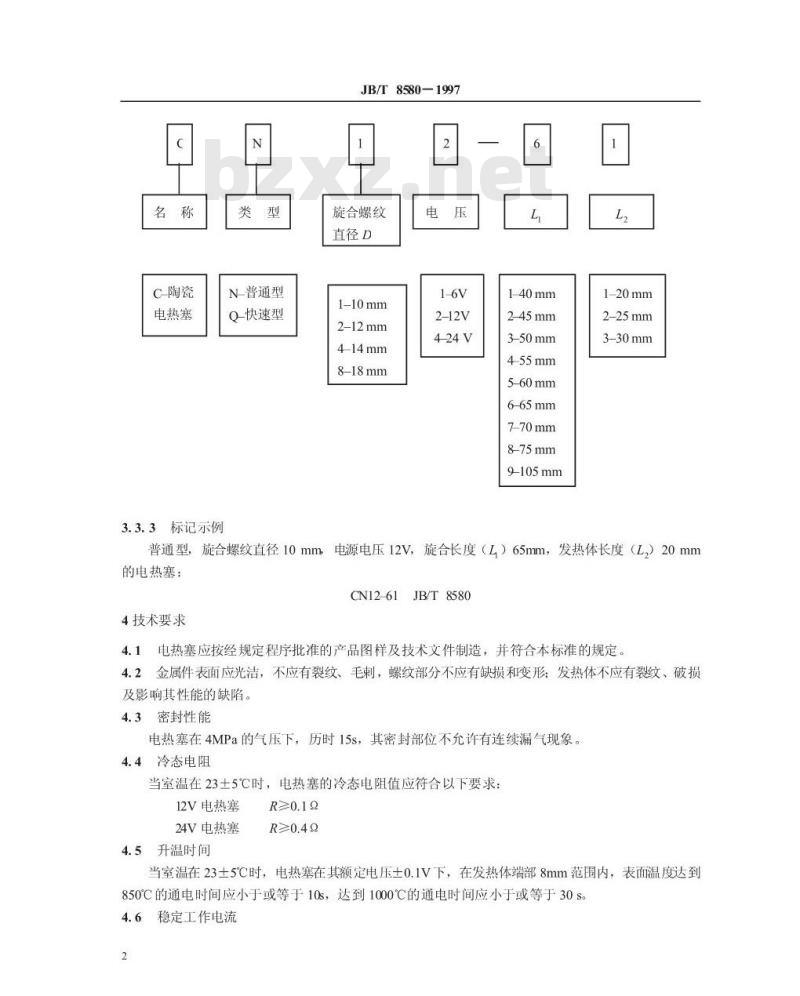

3.3.2电热塞标记
电热塞标记由下列部分组成：
机械工业部1997-06-20批准
1998-01-01实施
C-陶瓷
电热塞
3.3.3标记示例
N-普通型
Q-快速型
JB/T8580-1997
旋合螺纹
直径D
1-10mm
2-12mm
4-14mm
8-18mm
1-40mm
2-45mm
3-50mm
5-60mm
6-65mm
7-70mm
8-75mm
9-105mm
1-20mm
2-25mm
3-30mm
普通型，旋合螺纹直径10mm，电源电压12V，旋合长度（L）65mm，发热体长度（L，）20mm的电热塞：
CN12-61JB/T8580
4技术要求
4.1电热塞应按经规定程序批准的产品图样及技术文件制造，并符合本标准的规定。4.2金属件表面应光洁，不应有裂纹、毛刺，螺纹部分不应有缺损和变形：发热体不应有裂纹、破损及影响其性能的缺陷。
4.3密封性能
电热塞在4MPa的气压下，历时15s，其密封部位不允许有连续漏气现象。4.4冷态电阻
当室温在23土5℃时，电热塞的冷态电阻值应符合以下要求：12V电热塞
24V电热塞
4.5升温时间
当室温在23土5℃时，电热塞在其额定电压士0.1V下，在发热体端部8mm范围内，表面温度达到850℃的通电时间应小于或等于10s，达到1000℃的通电时间应小于或等于30s4.6稳定工作电流
JB/T8580-1997

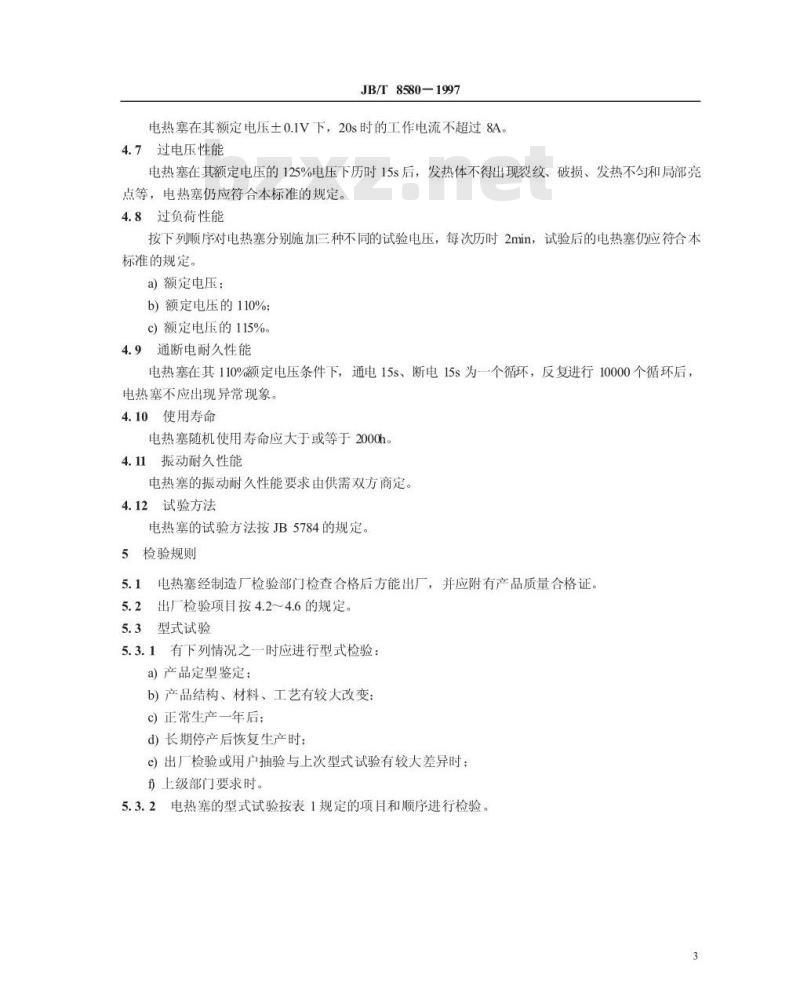

电热塞在其额定电压土0.1V下，20s时的工作电流不超过8A。4.7过电压性能
电热塞在其额定电压的125%电压下历时15s后，发热体不得出现裂纹、破损、发热不匀和局部亮点等，电热塞仍应符合本标准的规定。4.8过负荷性能
按下列顺序对电热塞分别施加三种不同的试验电压，每次历时2min，试验后的电热塞仍应符合本标准的规定。
a)额定电压：
b）额定电压的110%；
c)额定电压的115%。
4.9通断电耐久性能
电热塞在其110%额定电压条件下，通电15s、断电15s为一个循环，反复进行10000个循环后，电热塞不应出现异常现象。
4.10使用寿命
电热塞随机使用寿命应大于或等于2000h。4.11振动耐久性能
电热塞的振动耐久性能要求由供需双方商定。4.12试验方法
电热塞的试验方法按JB5784的规定。5检验规则
电热塞经制造厂检验部门检查合格后方能出厂，并应附有产品质量合格证。出厂检验项目按4.2~4.6的规定。5.2
5.3型式试验
5.3.1有下列情况之一时应进行型式检验：a)产品定型鉴定；
b）产品结构、材料、工艺有较大改变；）正常生产一年后：
d)长期停产后恢复生产时：
e)出厂检验或用户抽验与上次型式试验有较大差异时：上级部门要求时。
5.3.2电热塞的型式试验按表1规定的项目和顺序进行检验，3
试验项目
外观和尺寸
密封性能
冷态电阻
升温时间
稳定工作电流
过电压性能bzxz.net
过负荷性能
通断电耐久性能
使用寿命
振动耐久性能
JB/T8580-1997
试验依据
抽样数量
经序号1试验后的8只
经序号1、2试验后的8只
经序号1、2、3试验后的8只
经序号1~4试验后的8只
经序号1～5试验后的4只
经序号1~5试验后的4只
经序号1试验后的1只
另取试样
另取试样
用户在抽检产品质量时，按GB2808规定，其合格质量水平AQL值由供需双方商定5.4
标志、包装
每只电热塞上应标出：
a）制造厂名称或商标；
b)型号、电压。
每只包装盒上应标出：
a)制造厂名称和商标：
b）产品名称、型号和电压。
多只装的包装盒上应标出：
a)制造厂名称和商标
b）产品名称、型号和电压；
c)产品数量。
6.4包装箱上应标出：
a）制造厂名称和商标：
b）产品名称、型号、电压和数量。5产品包装箱可用纸箱、木箱或其它包装材料，其总重量不应超过20kg。6.5
出口或特殊要求的产品，其标志与包装可由供需双方商定6.6
JB/T8580-1997
附录A
（提示的附录）
电热塞的尺寸和公差
A1电热塞（发热部位直径5mm）的尺寸和公差见图Al。D(六单对达）
电热塞型式
M10X1.25-6e
M12X1.25-6e
20 -1,251,H0±
：发热部位直径5mm的电热塞
123°±19
或93°±10
JB/T8580-1997
A2电热塞(发热部位直径6mm)的尺寸和公差见图A2。aa
P（六角对边）
电热塞型式
M12x1.25-6e
20±1,25±1,3n=1
图A2发热部位直径6mm的电热塞
m-T-0+
JB/T8580—1997
附录B
（提示的附录）
电热塞用气缸盖安装孔的尺寸和公差B1电热塞(发热部位直径5mm)用气缸盖安装孔的尺寸和公差见图B1。@0.2@
电热塞型式
MI0X125-6H
MI2X1.25-6H
电热塞(发热部位直径5mm)用气缸盖安装孔G2
120±1°或
JB/T8580-1997
B2电热塞（发热部位直径6mm）用气缸盖安装孔的尺寸和公差见图B2。.a
电热塞型式
M12X125-6H
图B2电热塞（发热部位直径6mm）用气缸盖安装孔mm
机械行业标准
柴油机用氮化硅电热塞
技术条件
JB/T8580—1997
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044）*
开本880×12301/16
印张3/4字数18000
1997年9月第一版
1997年9月第一次印刷
印数1-500
定价1000元
