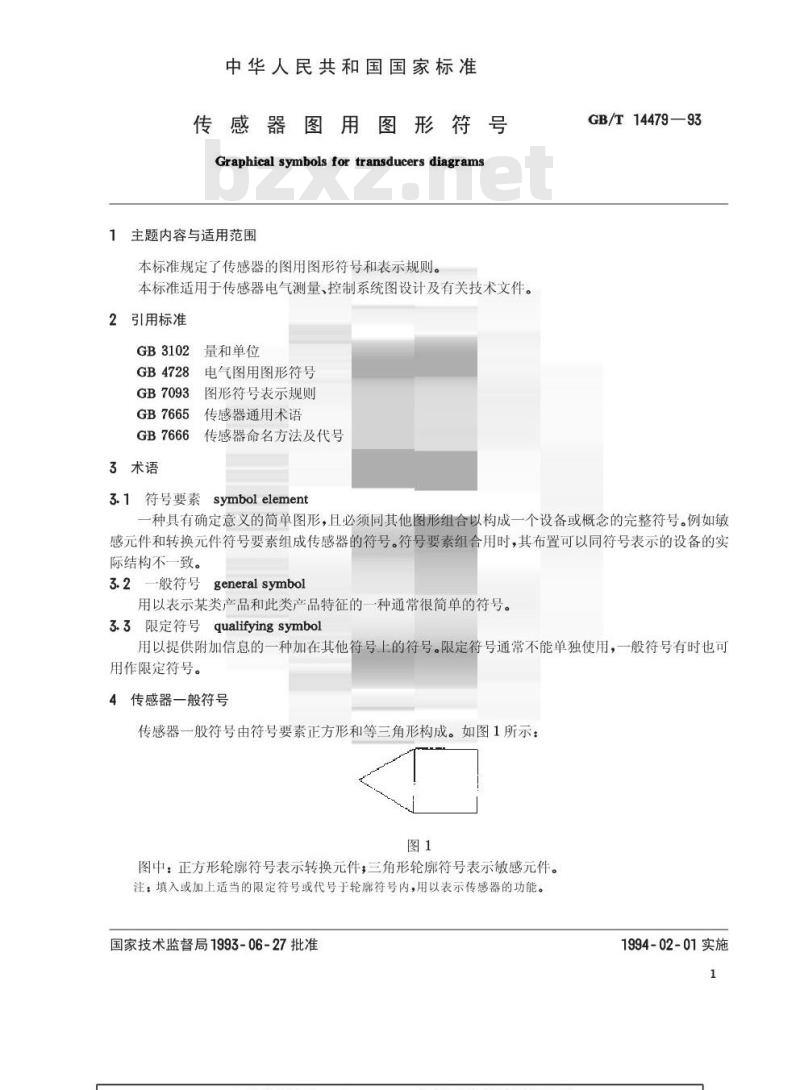

中华人民共和国国家标准
传感器图用图形符号
Graphical symbols for transducers diagrams1主题内容与适用范围
本标准规定了传感器的图用图形符号和表示规则。本标准适用于传感器电气测量、控制系统图设计及有关技术文件。2引用标准
GB3102量和单位
GB4728电气图用图形符号
图形符号表示规则
GB7093
GB76651
传感器通用术语
GB7666
传感器命名方法及代号
3术语
3.1符号要素symbolelement
GB/T14479—93
-种具有确定意义的简单图形，且必须同其他图形组合以构成一个设备或概念的完整符号。例如敏感元件和转换元件符号要素组成传感器的符号。符号要素组合用时，其布置可以同符号表示的设备的实际结构不一致。
一般符号generalsymbol
用以表示某类产品和此类产品特征的一种通常很简单的符号。3.3限定符号qualifyingsymbol
用以提供附加信息的一种加在其他符号上的符号。限定符号通常不能单独使用，一般符号有时也可用作限定符号。
传感器一般符号
传感器一般符号由符号要素正方形和等三角形构成。如图1所示：图1
图中：正方形轮廓符号表示转换元件：三角形轮廓符号表示敏感元件。注：填入或加上适当的限定符号或代号于轮廓符号内，用以表示传感器的功能。国家技术监督局1993-06-27批准1994-02-01实施
传感器图形符号的组合
5.1组图原则
传感器图形符号组图应做到：
尽可能简单、形象和易于辨认；GB/T14479—93
b。除特殊规定外，图形符号应尽可能给出传感器的基本特征。注：传感器的基本特征又称传感器二要素，即被测（物理)量和转换原理。5.2传感器一般符号的正方形内应写进表示转换原理的限定符号，三角形内应写进表示被测量的限定符号。如图2所示：
注：表示应写进的被测量符号。*表示应写进的转换原理。
5.3在无须强调具体的转换原理时，传感器图形符号的组合也可以简化形式。如图3所示：(B
注：①对角线（即斜线分隔符号)表示内在能量转换功能。②（A)、(B)分别表示输入、输出信号。5.4传感器图形符号的各组成部分的尺寸、位置应彼此协调，比例适宜。根据设计图样的布局需要，图形符号可以放大或缩小，但各组成部分的比例不变。6传感器图形符号表示规则
6.1限定符号的选定
6.1.1被测量符号应根据GB3102的规定选择。6.1.2转换原理图形符号应根据GB4728的规定选择。6.2图形符号的绘制
6.2.1表示被测量的符号应写进三角形顶部，并用斜体字母书写，转换原理的符号应写进正方形中心部位。例如：
电容式压力传感器
压电式加速度传感器
GB/T14479—93

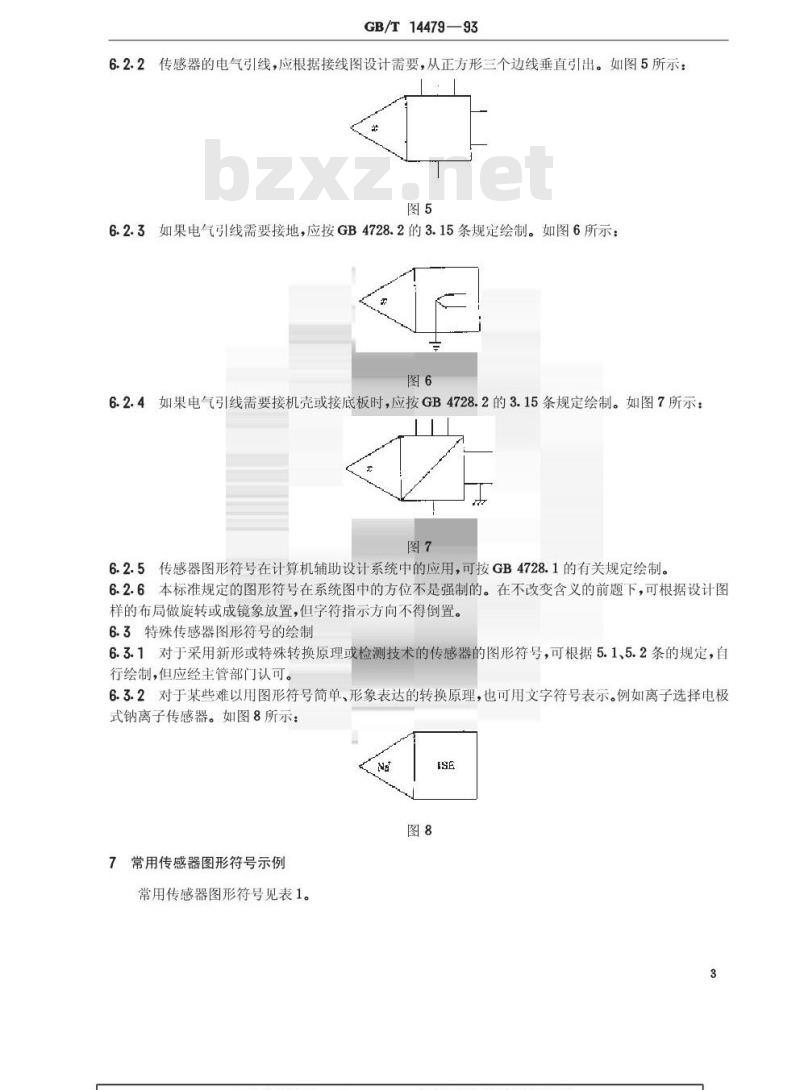

6.2.2传感器的电气引线，应根据接线图设计需要，从正方形三个边线垂直引出。如图5所示：图5
6.2.3如果电气引线需要接地，应按GB4728.2的3.15条规定绘制。如图6所示：图6
6.2.4如果电气引线需要接机壳或接底板时，应按GB4728.2的3.15条规定绘制。如图7所示：图7
6.2.5传感器图形符号在计算机辅助设计系统中的应用，可按GB4728.1的有关规定绘制。6.2.6本标准规定的图形符号在系统图中的方位不是强制的。在不改变含义的前题下，可根据设计图样的布局做旋转或成镜象放置，但字符指示方向不得倒置。6.3特殊传感器图形符号的绘制
6.3.1对于采用新形或特殊转换原理或检测技术的传感器的图形符号，可根据5.1、5.2条的规定，自行绘制，但应经主管部门认可。6.3.2对于某些难以用图形符号简单、形象表达的转换原理，也可用文字符号表示。例如离子选择电极式钠离子传感器。如图8所示：
7常用传感器图形符号示例

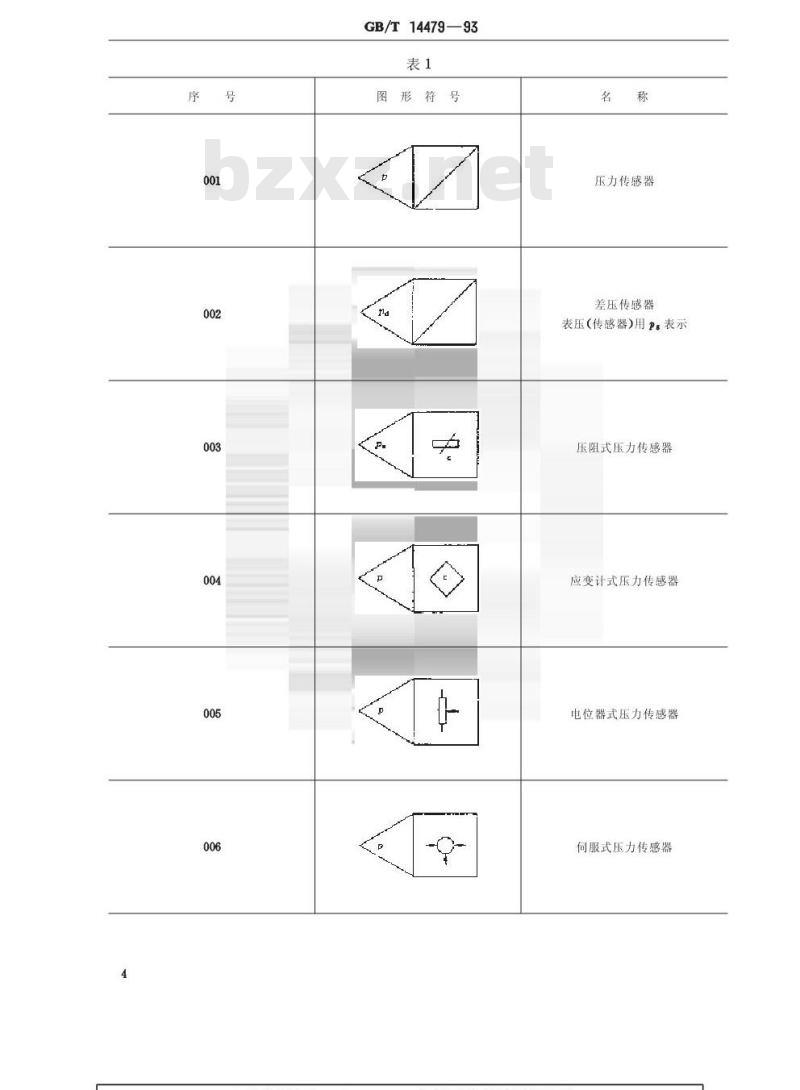

常用传感器图形符号见表1。
GB/T14479—93
图形符号
压力传感器
差压传感器
表压（传感器）用P：表示
压阻式压力传感器
应变计式压力传感器
电位器式压力传感器
伺服式压力传感器
GB/T14479—93

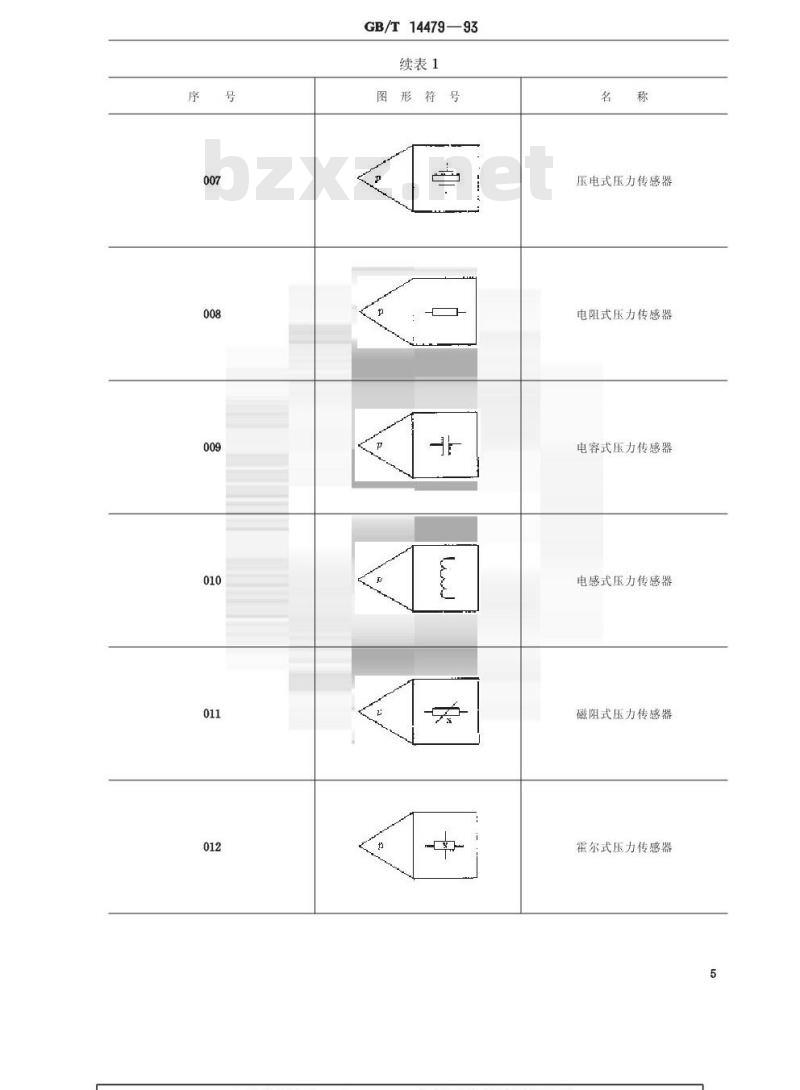

续表1
图形符号
压电式压力传感器
电阻式压力传感器
电容式压力传感器此内容来自标准下载网
电感式压力传感器
磁阻式压力传感器
霍尔式压力传感器
GB/T14479—93
续表1
图形符号
谐振式压力传感器
(差动)变压器
式压力传感器
光纤式压力传感器
力传感器
应变计式力传感器
电磁式力传感器
GB/T14479—93
续表1
图形符号
磁致伸缩式力传感器
力矩传感器
应变计式力矩传感器
重量(称重)传感器
应变计式重量
(称重)传感器
角速度传感器
GB/T14479—93
续表1
图形符号
电磁式角速度传感器
光电式转速传感器
电容式加速度传感器
涡轮式流量传感器
转子流量传感器
浮子流量传感器
GB/T14479—93
续表1
图形符号
激光流量传感器
差动变压器式位移传感器
电阻式物位传感器
超声波式厚度传感器
压电式密度传感器
热电式温度传感器
GB/T14479—93
续表1
图形符号
单结温度传感器
双金属温度传感器
光伏式照度传感器
光纤磁场强度传感器
声强传感器
电容式声强传感器
GB/T14479—93
续表1
声表面波传感器
注：表1只给出具有代表性的传感器图用图形符号，其他类型的传感器，其图用图形符号可以此类推。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由沈阳仪器仪表工艺研究所归口。本标准由沈阳仪器仪表工艺研究所、航空航天部708所、上海工业自动化仪表研究所、中国计量科学院、机电部49所、邮电部设计院、南京仪表元器件研究所、华东电子仪器厂、上海交通大学等负责起草。
本标准主要起草人徐清发。
