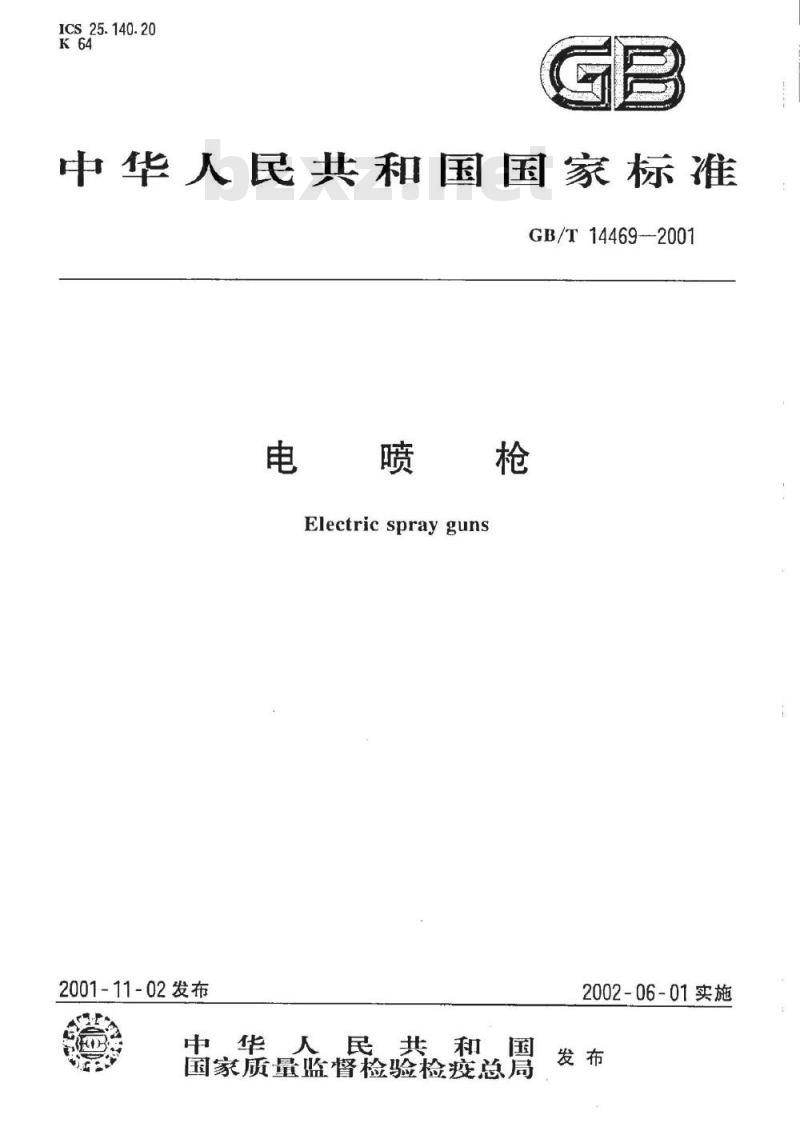

【国家标准(GB)】 电喷枪

ICS25.140.20
中华人民共和国国家标准
GB/T14469--2001
Electricsprayguns
2001-11-02发布
中华人民共和国
国家质量监督检验检疫总局
2002-06-01实施

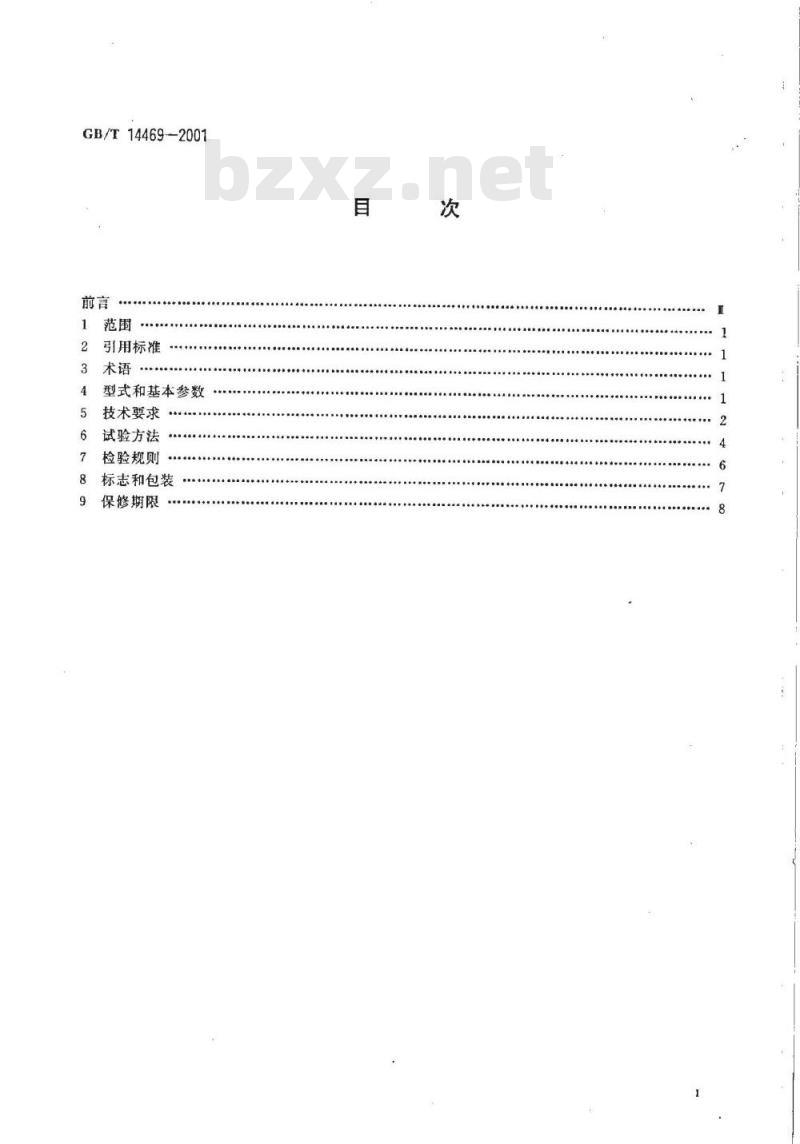

GB/T14469-2001
引用标准
型式和基本参数
技术要求
试验方法
检验规则
标志和包装
保修期限
GB/T14469—2001

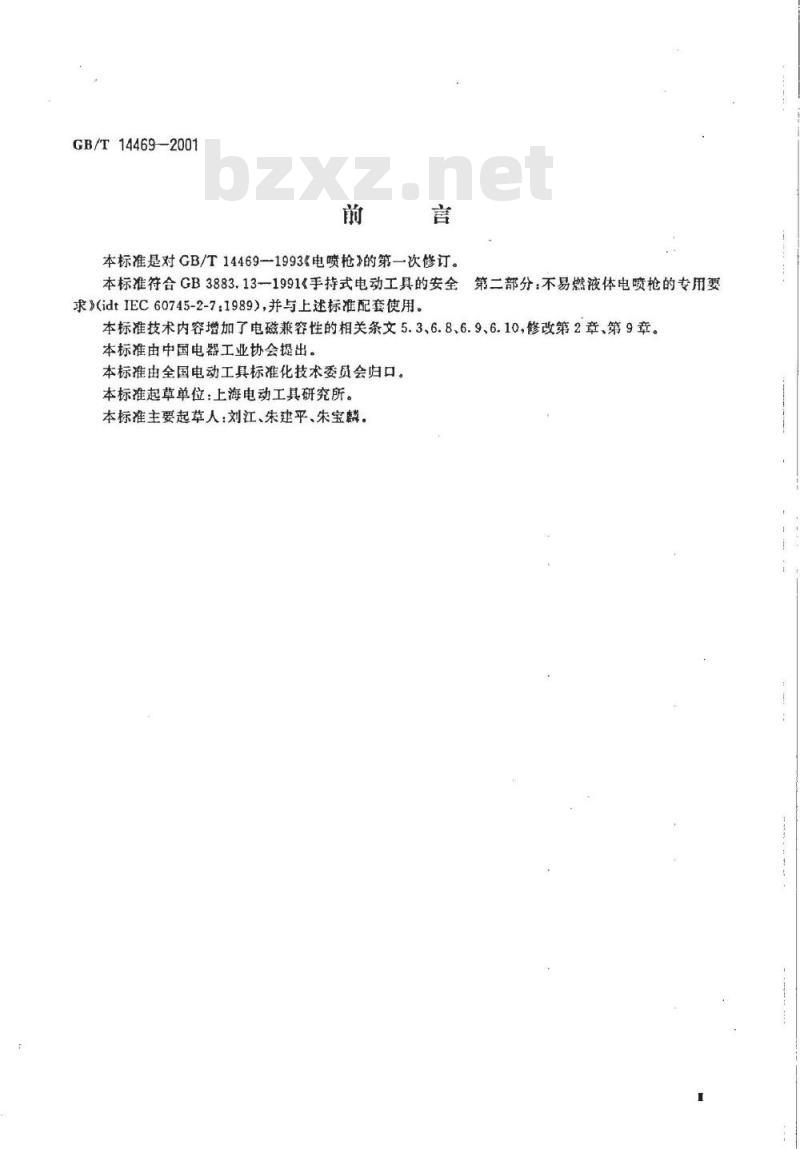

本标准是对GB/T144691993电喷枪》的第一次修订。本标准符合GB3883.13-1991<手持式电动工具的安全求》(idtIEC60745-2-7：1989），并与上述标准配套使用。第二部分：不易燃液体电喷抢的专用要本标准技术内容增加了电磁兼容性的相关条文5.3、6.8、6.9、6.10，修改第2章、第9章。本标准由中国电器工业协会提出。本标准由全国电动工具标准化技术委员会归口。本标准起草单位：上海电动工具研究所。本标准主要起草人，刘江、朱建平、朱宝麟。1范围

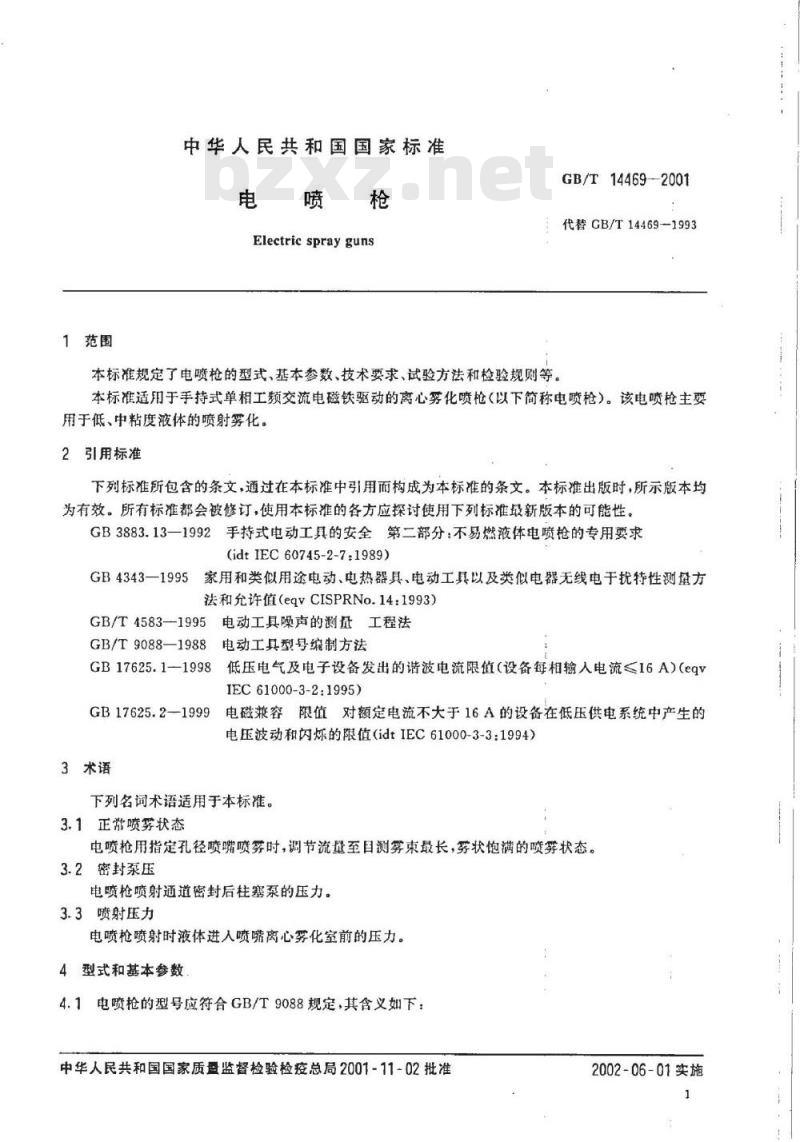

中华人民共和国国家标准
Electric spray guns
本标准规定了电喷枪的型式、基本参数、技术要求、试验方法和检验规则等GB/T14469-2001
代替GB/T14469-1993
本标准适用于手持式单相工频交流电磁铁驱动的离心雾化喷枪（以下简称电喷枪）。该电喷枪主要用于低、中粘度液体的喷射雾化。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3883.13—1992手持式电动工具的安全第二部分：不易燃液体电喷枪的专用要求(idtIEC60745-2-7:1989)
GB4343一1995家用和类似用途电动、电热器具、电动工具以及类似电器无线电于扰特性测量方法和允许值（eqvCISPRNo.14：1993）GB/T4583—1995电动工具噪声的测量工程法GB/T9088—1988电动工具型号缩制方法GB17625.1-1998低压电气及电子设备发出的谐波电流限值（设备每相输人电流≤16A)（eqvIEC61000-3-2:1995)
GB17625.2--1999电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限值（idtIEC61000-3-3：1994）3术语
下列名词术语适用于本标准。
3.1正常喷雾状态
电喷枪用指定孔径喷嘴喷雾时，调节流量至目测雾束最长，雾状饱满的喷雾状态。3.2密封泵压
电喷枪喷射通道密封后柱塞泵的压力。3.3喷射压力
电喷枪喷射时液体进人喷嘴离心雾化室前的压力。4型式和基本参数

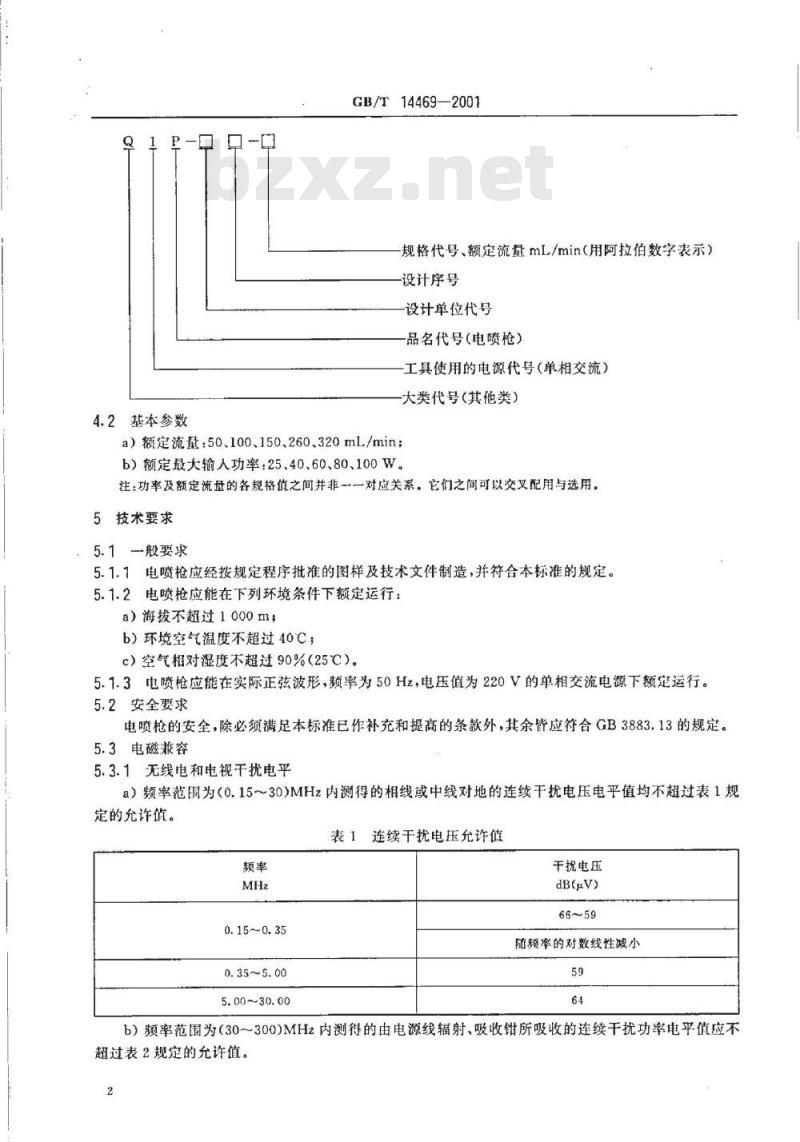

4.1电喷枪的型号应符合GB/T9088规定，其含义如下：中华人民共和国国家质盘监督检验检疫总局2001-11-02批准2002-06-01实施
4.2基本参数
GB/T14469—2001
规格代号、额定流量mL/min（用阿拉伯数字表示）设计序号
设计单位代号
品名代号（电喷枪）
工具使用的电源代号（单相交流）大类代号（其他类）
a）额定流量：50、100、150、260.320mL/min；b）额定最大输人功率：25、40.60、80、100W。注功率及额定流量的各规格值之间并非一一对应关系。它们之间可以交叉配用与选用。5技术要求
5.1一般要求
5.1.1电喷枪应经按规定程序批准的图样及技术文件制造，并符合本标准的规定。5.1.2电喷抢应能在下列环境条件下额定运行：a）海拔不超过1000m；
b）环境空气温度不超过40℃；
c）空气相对湿度不超过90%（25℃）。5.1.3电喷枪应能在实际正弦波形，频率为50Hz，电压值为220V的单相交流电源下额定运行。5.2安全要求
电喷枪的安全，除必须满足本标准已作补充和提高的条款外，其余皆应符合GB3883.13的规定。5.3电磁兼容
5.3.1无线电和电视干扰电平
a）频率范围为（0.15～30)MHz内测得的相线或中线对地的连续干扰电压电平值均不超过表1规定的允许值。
表1连续干扰电压允许值
0.15~0.35
0.35~5.00
5.00~30.00bZxz.net
干扰电压
dB(μ)
随赖率的对数线性减小
b）频率范围为（30～300)MHz内测得的由电源线辐射、吸收钳所吸收的连续干扰功率电平值应不超过表2规定的允许值。
5.3.2谐波电流
30~300
GB/T14469—2001
表2连续干扰功率允许值
a）电喷枪的稳态谐波电流应不超过表3规定的限值。表3稳态谐波电流限值
谐波次数
奇次谐波
偶次谐波
千扰功率
dB(pw)
随频率线性增大45到55
最大允许谐波电流
0.225×15/n
0.345×8/n
b）对2～10次偶次谐波和3~19次奇次谐波在任何2.5min观察期内，允许不超过15s的暂态谐波电流值是表3规定稳态谐波电流限值的1.5倍。5.3.3电压波动和闪烁
电喷枪在接入低压电网运行时，引起的电压波动值和闪烁值应符合下列规定：P.值应不大于1.0
Pl值应不大于0.65；
稳态相对电压变化d不超过3%；
相对电压变化最大值dmx不超过4%；电压变化特征值da)在300ms中不超过3%。如果电压变化由手动开关引起或发生频率小于每小时一次，则不考核P和Pt。稳态相对电压变化值de、相对电流变化最大值dmx、电压变化特征值dan应乘以系数1.33。5.4电喷枪放置稳定性
无论料罐空装或满装，电喷枪在与水平面成10°的斜面上放置时不得倾倒。5.5耐有机溶剂能力
电喷枪所有塑料件必须能耐受有机溶剂二甲苯。乙酸丁脂、丙酮等的腐蚀，在有机溶剂中浸泡24h后不得有溶胀软化以致明显丧失机械强度的现象。5.6电源线长度
自电缆进线孔到插头（不包括插脚）的软电缆或软线的长度应不小于2.5m。5.7电喷枪流量调节杆
5.7.1调节杆的旋动松紧程度应能使操作人不借助其他工具的帮助向前旋进和向后旋退。5.7.2调节杆外露尾部端面上应有调节流量的明显标记。5.8电喷枪的噪声
在距离电喷枪中心1000mm球面处测得的电喷枪空载噪声声压级（A计权）的平均值应不大于3
86dB(A)。
5.9过滤
GB/T14469—2001
除特殊用途外，电喷枪必须设有过滤装置。进人泵体的液料必须过滤。5.10电喷抢流量
5.10.1正常喷雾状态时，电喷枪的流量应不小于额定流量值。5.10.2电喷枪的流量应可调。
5.11电喷枪液压特性
5.11.1密封泵压应在10MPa以上；密封泵压历时1min后跳变或缓变的总压降不得超过初始计示压力的10%。
5.11.2喷嘴孔径为（0.20~0.25)mm喷水时喷射压力应大于2MPa。5.12雾化质量
5.12.1距喷嘴300mm处最大雾着颗粒不大于0.7mm。5.12.2喷嘴口端不得有明显水珠飞溅和滴落。5.12.3距喷嘴300mm处雾着面应不小于直径为150mm的圆。5.13抗氧化耐酸蚀及防锈保护能力5.13.1泵体柱塞、柱塞套应能耐受强氧化液的氧化和酸性液体介质的腐蚀。5.13.2反向阀弹簧应具有足够的防锈保护能力。6试验方法
6.1除以下各条外，其余试验方法按GB3883.13有关条款进行。6.2试验用液体介质除密封泵压试验用60号机油外，均用水。当须着色时，若色剂用红色染料或颜料，一般可用红色广告粉，红色水剂的粘度应小于4号福特怀20s。6.3除非本标准另有规定，试验用喷嘴孔直径的大小应选取送试样机中多个喷嘴中的中间大小的喷嘴进行各项试验。
6.4测量仪器
a）密封泵压测量用压力表精度应不低于1.5级。喷射压力测量用压力表精度应不低于0.4级。b）雾着颗粒用100倍带刻度显微镜测定。6.5试验过程中除空载外，电喷枪应调整至正常喷雾状态。6.6外观检查
通过观察和手试进行检查。
检查结果应符合5.7、5.9、5.10.2的规定。6.7电喷枪放置稳定性检查
无论电喷轮料罐空装还是满装容量，当电喷枪以料罐底面放置在与水平面成10°的斜面上时，观察电喷枪处于各个方位上的倾倒情况。检查结果应符合5.4的规定。
6.8无线电和电视干扰电平的测量电喷枪对无线电和电视干扰电平的测量按GB4343的规定进行，测量时，电喷枪应带喷嘴连续空载运行。
试验结果应符合5.3.1的规定。
6.9谐波电流测量
电喷枪的谐波电流测量按GB17625.1的规定进行。测量时，电喷枪应带喷嘴连续空载运行。测量结果应符合5.3.2的规定。
6.10电压波动和闪烁测量
GB/T 14469—2001
电喷枪的电压波动和闪烁测按GB17625.2的规定进行。测量时，电喷枪应带喷嘴连续空载运行。
测量结果应符合5.3.3的规定。
6.11电源线长度检查
测量自电喷枪上电缆进线孔到插头(不包括插脚)间的软电缆或软线长度。检查结果应符合5.6的规定。
6.12塑料件耐腐蚀试验
选取电喷枪塑料件中具有代表性的零件各三件，分别没入二甲苯、乙酸丁酯、丙酮中浸泡24h。检查结果应符合5.5的规定。
6.13流量检查
电喷枪料罐装水至标称容量（无标称容量者取满装容量），并称其质量G，（g）。连续喷射并记下由于液料（水）不能上吸而停喷时的时间t(min）。将剩下的液料（水）连同料罐一起称得质量G(g）。流量计算如下：
式中：Q-流量，mL/min；
水密度，常温下p=1g/cm2。
检查结果应符合5.10.1的规定。6.14密封泵压试验
（1）
预先用60号机油注满泵压试验装（图1)并排出空气。旋下喷嘴，将泵压试验装置旋紧于电喷枪上原喷嘴位置处。启动喷枪，将60号机油喷注人泵压试验装置内，观察压力表变化。试验结果应符合5.11.1的规定。1—电喷枪本体，2--试验装置,3一压力表图1密封泵压试验装置
6.15喷射压力试验
紧接前项之后进行。将喷射压力试验装置（图2）旋紧于原喷嘴位置处，以水为介质进行喷射，观察压力表变化。
试验结果应符合5.11.2的规定。5
6.16雾化质量检验
GB/T14469—2001
1电喷枪本体：2一试验装置：3—压力表图2喷射压力试验装置
以6.2规定的红色水剂为介质，在防风箱（室）内对距喷嘴300mm处的采样纸（图画纸）快速闪喷以采取雾着颗粒实样。对采样进行测量。检验结果应符合5.12的规定。
6.17噪声测试
电喷枪的噪声按GB/T4583进行测定。测定结果应符合5.8的规定。
6.18抗氧化耐酸防锈试验
a）取泵体柱塞、柱塞套各3件浸人20%过氧化氩溶液各1件，浸入3%过氧乙酸溶液各1件，浸泡24h。取出后与未浸泡的柱塞、柱塞套对比,不得有明显腐蚀痕迹。试验结果应符合5.13.1的规定。b）反向阀弹簧按GB3883.13中第29章规定进行防锈试验。试验结果应符合5.13.2的规定。7检验规则
7.1每台电喷枪必须经质量检验部门按本标准规定检验合格后才能出厂，出厂时应附有证明产品合格的文件。
7.2本标准规定的项目为型式试验项目，试验按下列顺序进行。下列项目中带“*”标记者为检查试验项目，带“**”标记号者定期抽查时可不进行。外观检查”
标志检查·
触电保护检查”
起动试验
流量检查：
噪声测试
密封泵压试验
喷射压力试验
雾化质量检验
塑料件耐腐蚀试验
抗氧化耐酸防锈试验
输人功率测量
无线电和电视于扰抑制测量
谐波电流测量
电压波动和闪烁测量
温升试验
泄滑电流测量
防潮试验
绝缘电阻测量
耐电压试验：
耐久性试验
不正常操作试验
机械危险检查”
机械强度检查
接地装置检查
结构检查··
内部布线检查
组件试验··
电源线长度检查
电源联结检查
软电缆或软线拉力和扭力试验
软电缆或软线及护套弯曲试验·外接导线和接线端子检查”
GB/T14469—2001
爬电距离、电气间隙和绝缘穿通距离检查耐热性、耐燃性和抗漏电痕迹试验：7.3凡属下列情况之一者，应进行型式试验：a）新产品试制完成时；
b）产品设计或工艺的变更足以引起某些性能变化时，应进行有关项目的型式试验；c）当检查试验结果与以前进行的型式试验结果发生不可允许的偏差时；d）定期抽试：
e）国家质量技术监督部门进行质量监督抽查时。7.4除需要另外提供的零件（如塑料件、柱塞、柱塞套、反向阀弹簧等）和组件（如开关等）进行有关项目的试验外，其余试验项目应在同一台试样上进行并应通过全部试验。如果需要拆开样机做有关试验，可另加一台试样。8标志和包装
8.1名牌上应标有下列项目：
a）产品名称；
b）制造厂名或商标：
c）型号：
d）额定电压及电源种类符号，220V～e）额定频率，50Hz；
f）额定流量，mL/min，
g）输人功率，W，
GB/T14469--2001
h）I类结构符号（仅用于【类电喷枪）；i）出厂批量代号。
8.2每台电喷枪出厂时附有的文件：8.2.1产品合格证。
8.2.2使用维护说明书。
说明书应有下列内容：
a）电喷枪的使用安全注意事项；b）对电喷枪的特点、用途作有关说明；c）有关维护保养事项。
8.3电喷枪的包装、运输及购存应符合有关规定。9保修期限
用户按照电喷枪制造厂使用维护说明书的规定，在正确存放、运输、使用和维护情况下，在制造厂规定的保修期限内，因制造质量不良而发生损坏或不能正常工作时，制造厂应免费为用户修理或更换。GB/T14469-2001
