声学标准超声功率源
Aenustics-Sandard ultraxnnic power sourc1主题内容与适用范围
GB/T 1436893
本标准规定了0.5～10MHz频率范围内，用于水中的标准超声功率源的主要性能参数，各分部的技术要求以及校准和使用方法。标准超声功率源是一种稳定的、已知输出超声声功率的单频超声功率源，它由超声频振荡器、阻抗匹配器与换能器组成。它主要用作超声声功率测量的传递标准，以比对和校准各种超声声功率测量装。
2引用标痛
GB3947声学名词术语
GB 3102.7声学的最和单位
GB7966声学0.5～10MHz频率范围内超声声功率的测量3主要性能垂数
本标准规定的主要性能参数均应在温度为23土3乙的除气蒸留水中、光强烈机械振动与无空化的条件下测量，
3.1工作频率及其稳定度
标准超声功率源工作频率范围：0.5~10MHz。本标推推荐标称频率为0.5.1.3、5以及10MHz其率稳定度应优于2×10-3/d。
3.2额定输出超声声功率
标准超声功率源的连续波输出超声声功率分为：毫瓦级：1~500mW
瓦 级.0. 5~20 W
3.3输出超声声功率的准确度应不大于上5%。3.4失真度
加至阻抗匹配器输入端的电压信号的失真度应不大于2%。3.5稳楚性
每年至少校准一次，其输出超声声功率的变化应在校准不确定度十5%以内。4各分部的技术要求
4.1换能器
4.1.1换能器为圆形平面活塞型.其换能元件应逆用稳延性好的石英或锯酸锂等单晶体压电材料，直径为1~5cm。
4.1.2换能器在常压下应具有水密性，换能器两极间测得的绝缘电阻应大于100M0（用1000V兆欧国豪技术监督局1993-03-17批准1993-12-01实施
com麦测
4.2超声频振荔器
GB/T14368—93
4.2.1工作颗率范围为 0. 510 MHz，频率稳定度应优于 2×10~3/d。4.2.2输出电功率，用于毫死级超声功率源应不低于5W，用于瓦级超声功率源应不低于100W。4. 2. 3 输出阻抗应为 50 0。
4.2.4输出号的失真度小于 2%。注：超声频振荡器也可由超声额信号发生器和功率放大器组成。4.3阻抗匹配器
4.3.1输入阻抗应为 50 0,输出阻抗应与所匹配的换能器的阻抗相适应。4.3.2额定电功率对毫瓦级超声功率源应大于5W，对瓦级应大于100W。4.3.3阻抗匹配器可附有与输入电压成比例的检测绕组，用以指示输出超声声功率。5校准方法
5.1标准超声功率源的校准应按GB7966中规定的一级校准方法进行。5.2对每一指定频率的标准超声功率源均应给出输出超声声功率对阻抗匹配器输入端或其检测绕组端电压平方的校准曲线，如图1所示。Pw

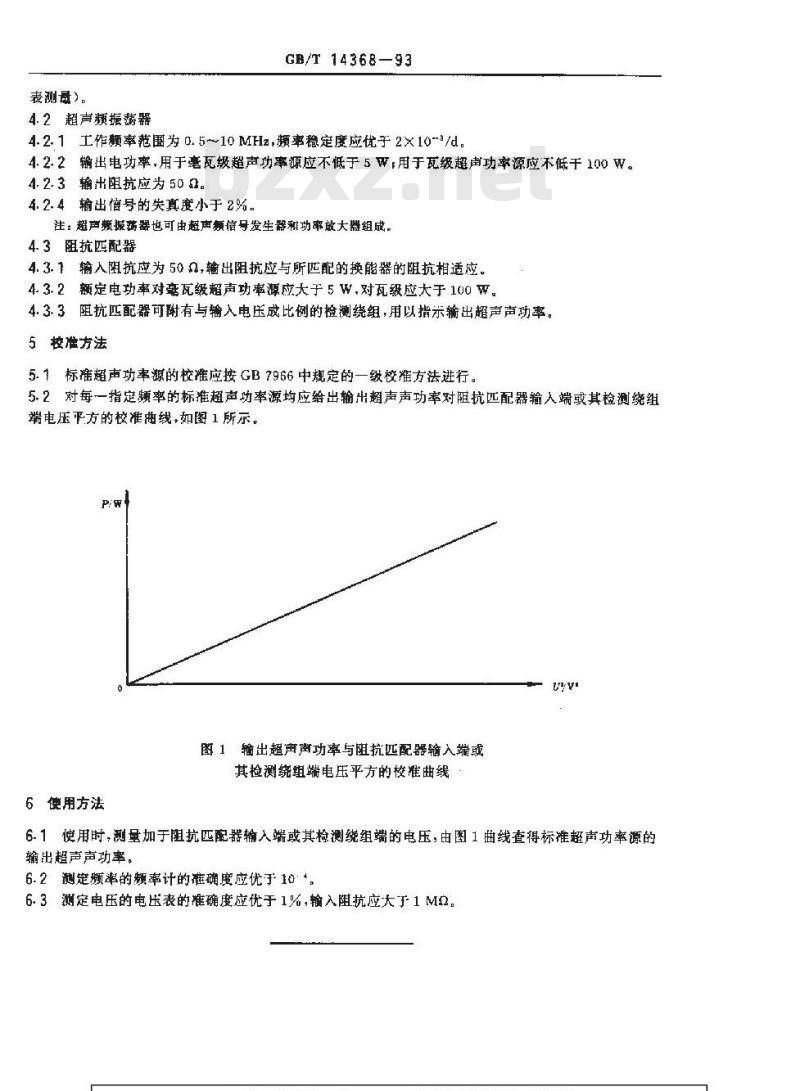

图1输出超声声功率与阻抗匹配器输入端或其检测绕组端电压平方的校准曲线6使用方法Www.bzxZ.net
6.1使用时，测虽加于阻抗匹配器输入端或其检测统组端的电压，由图1曲线查得标准超声功率源的输出超声声功率。
6.2定率的频率计的准确度应优于10：*。6.3测定电压的电压表的准确度应优于1%，输入阻抗应大于1M2制
GB/T14368—93
附加说明：
本标准由全国声学标准化技术委员会提出。本标准由中国船舶工业总公司721厂负责，中国计量科学研究院、广东省计量科学研究所鑫加编本标准主要起章人昊在财。
