【机械行业标准(JB)】 阀门手动装置 技术条件

JB/T8531-1997

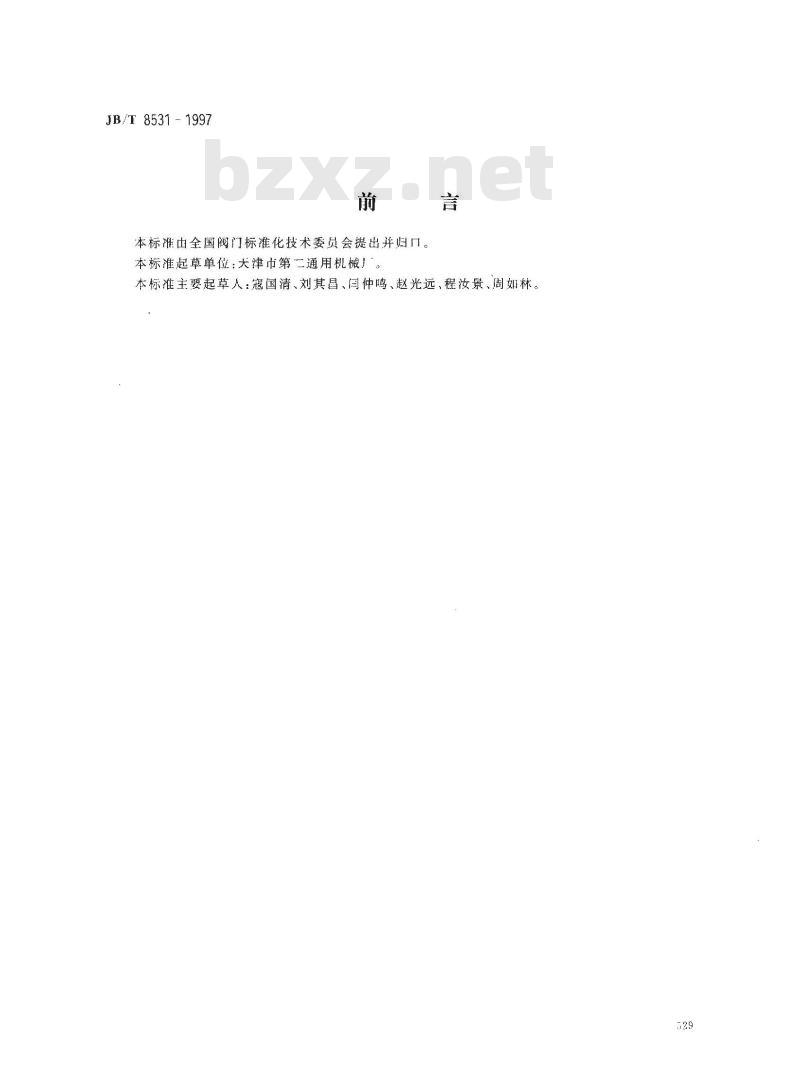

本标准由全国阀门标准化技术委员会提出并归。本标准起草单位：大津市第二通用机械」言
本标准主要起草人：寇国清、刘其昌、闫仲鸣、赵光远、程汝景、周如林。529

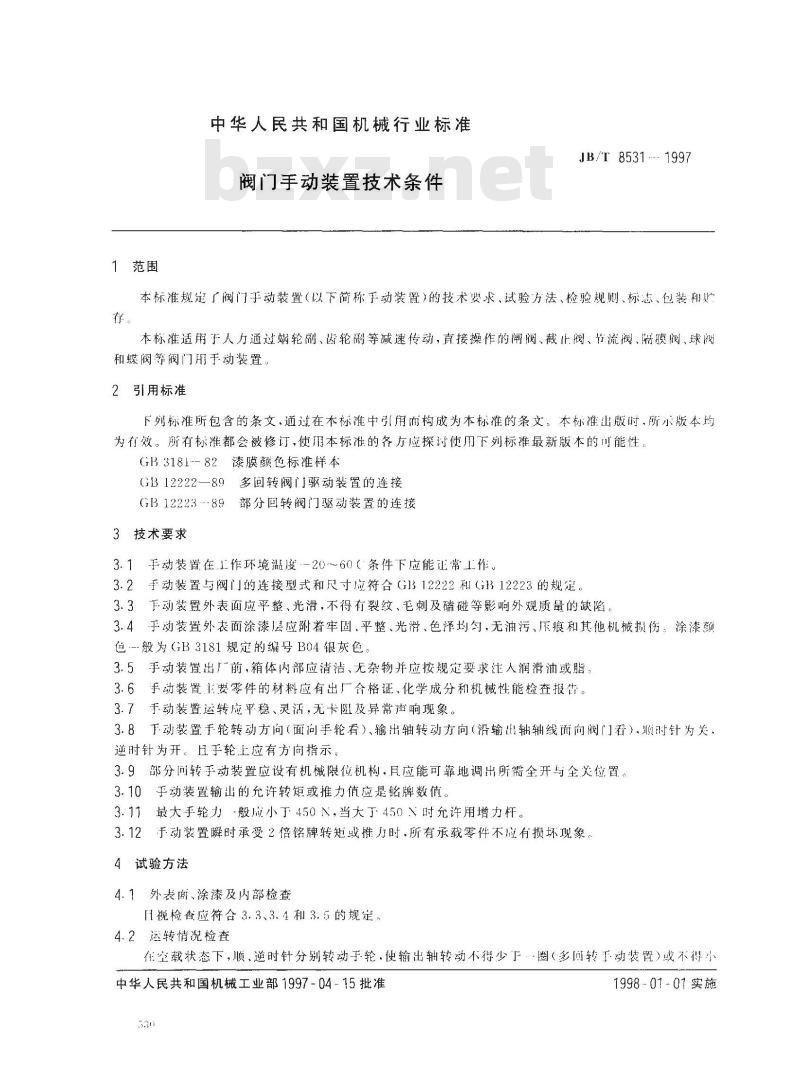

1范围
中华人民共和国机械行业标准
阀门手动装置技术条件
JB/T85311997
本标准规定了阀门手动装置（以下简称手动装置）的技术要求、试验方法、检验规则、标志、包装和存
本标准适用于人力通过蜗轮刷、齿轮副等减速传动，直接操作的闸阀、截止阀、节流阀、隔膜阀、球阀和蝶阀等阀门用手动装置，
2引用标准此内容来自标准下载网
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标谁出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的间能性：GB3181--82漆膜颜色标准样本
GB12222—89多回转阀门驱动装置的连接GB12223-89部分回转阀门驱动装置的连接3技术要求
3.1手动装置在工作环境温度-20～60（条件下应能让常工作。3.2手动装置与阀门的连接型式和尺寸应符合G312222和GB12223的规定3.3手动装置外表面应平整、光滑，不得有裂纹、毛刺及硫碰等影响外观质量的缺陷3.4手动装置外表面涂漆层应附着牢固、平整、光滞、色泽均匀，无油污、压痕和其他机械损伤：涂漆颜色-般为GB3181规定的编号B04银灰色。3.5手动装置出厂前，箱体内部应清洁、无杂物并应按规定要求注人润滑油或脂3.6手动装置主要零件的材料应有出厂合格证、化学成分和机械性能检查报告。3.7手动装置运转应平稳、灵活，无卡阻及异常声响现象。3.8手动装置手轮转动方向（面向手轮看）、输出轴转动方向（沿输出轴轴线面向阀门君），顺时针为关：逆时针为开。H手轮上应有方向指示。3.9部分间转手动装置应设有机械限位机构，月应能可靠地调出所需全开与全关位置。3.10手动装置输出的允许转矩或推力值应是铭牌数值。3.11最大手轮力-般应小于450N，当大于450N时允许用增力杆。3.12于动装置瞬时承受2倍铭牌转矩或推力时.所有承载零件不应有损坏现象4试验方法
4.1外表廊、涂漆及内部检查
H视检查应符合3.3、3.4和3.5的规定，4.2运转情况检查
在空载状态下，顺、逆时针分别转动手轮·使输出辆转动不得少于·圈（多间转于动装置）或不得小中华人民共和国机械工业部1997-04-15批准33
1998-01-01实施
JB/T 8531
：1997

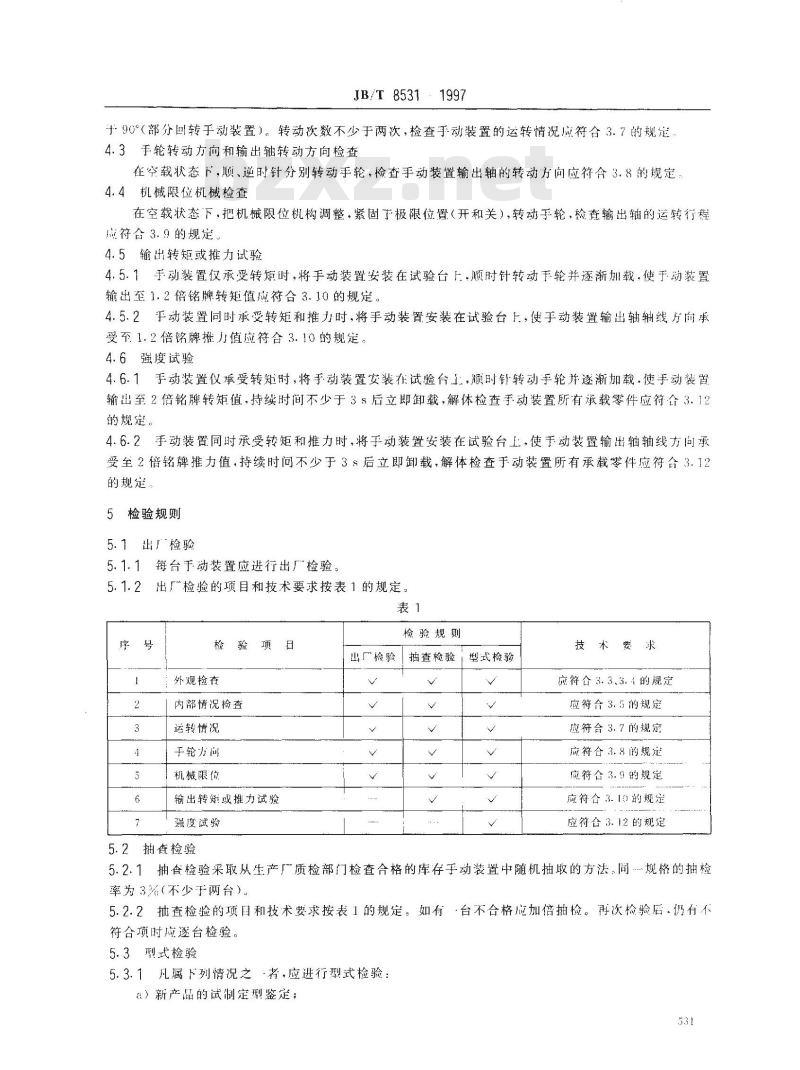

于90°（部分回转于动装置）。转动次数不少于两次，检查手动装置的运转情况应符合3.7的规定，4.3手轮转动方向和输出轴转动方向检查在空载状态下，顺、逆时针分别转动手轮，检查手动装置输出轴的转动方向应符含3.8的规定4.4机械限位机械检查
在空载状态下，把机械限位机构调整，紧固于极限位置（开和关），转动手轮，检查输出轴的运转行程成符合3.9的规定
4.5输出转矩或推力试验
4.5.1手动装置仅承受转矩时，将手动装置安装在试验台上，顺时针转动手轮并逐渐加载，使于动装置输出至1.2倍铭牌转矩值应符合3.10的规定，4.5.2于动装置同时承受转矩和推力时，将手动装置安装在试验台上，使手动装置输出轴轴线方向承受至1.2倍铭牌摊力值应符合3.10的规定。4.6强度试验
4.6.1手动装置仪承受转矩时，将手动装置安装在试验台工，顺时针转动手轮并逐渐加载.使手动装置输出至2倍铭牌转矩值，持续时间不少于3s后立即卸载，解体检查手动装置所有承载零件应符合3.12的规定。
4.6.2手动装置同时承受转矩和推力时，将手动装置安装在试验台上，使手动装置输出轴轴线方向承受至2倍铭牌推力值，持续时问不少于3$后立即卸载，解体检查于动装置所有承载零件应符合3.12的规定
5检验规则
5.1出厂检验
5.1.1每台于动装置应进行出厂检验。5.1.2
出厂检验的项目和技术要求按表1的规定。表1
检验项
外观检查
内部情况检查
运转情况
千轮方向
机械限位
输出转矫或推力试验
强度试验
5.2抽查检验
检验规则
出厂检验「抽查检验型式检验
技术费求
应符合3.3、3.4的规定
应符合3.5的规定
应符合3.7的规定
应符合3.8的规定
应符合3.9的规定
应符合3.10的规定
应符含3.12的规定
5.2.1抽查检验采取从生产厂质检部门检查合格的库存手动装置中随机抽取的方法。同规格的抽检率为3%（不少于两台）
5.2.2抽查检验的项目和技术要求按表1的规定。如有·台不合格应加倍抽检。再次检验后.仍有不符合项时应逐台检验。
5.3型式检验
5.3.1凡属下列情况之·者，应进行型式检验：a）新产品的试制定型鉴定；
JB/T 8531—1997
b）正式生产后，如结构，材料，工艺有重人改变可能影响产品性能时；c）成批大量生产的手动装置生产5年以后；d）停产5年以上的手动装置再次生产时；）国家质量监督机构提出型式检验要求时。5.3.2型式检验的项和技术要求按表1的规定。6标志、包装和购存

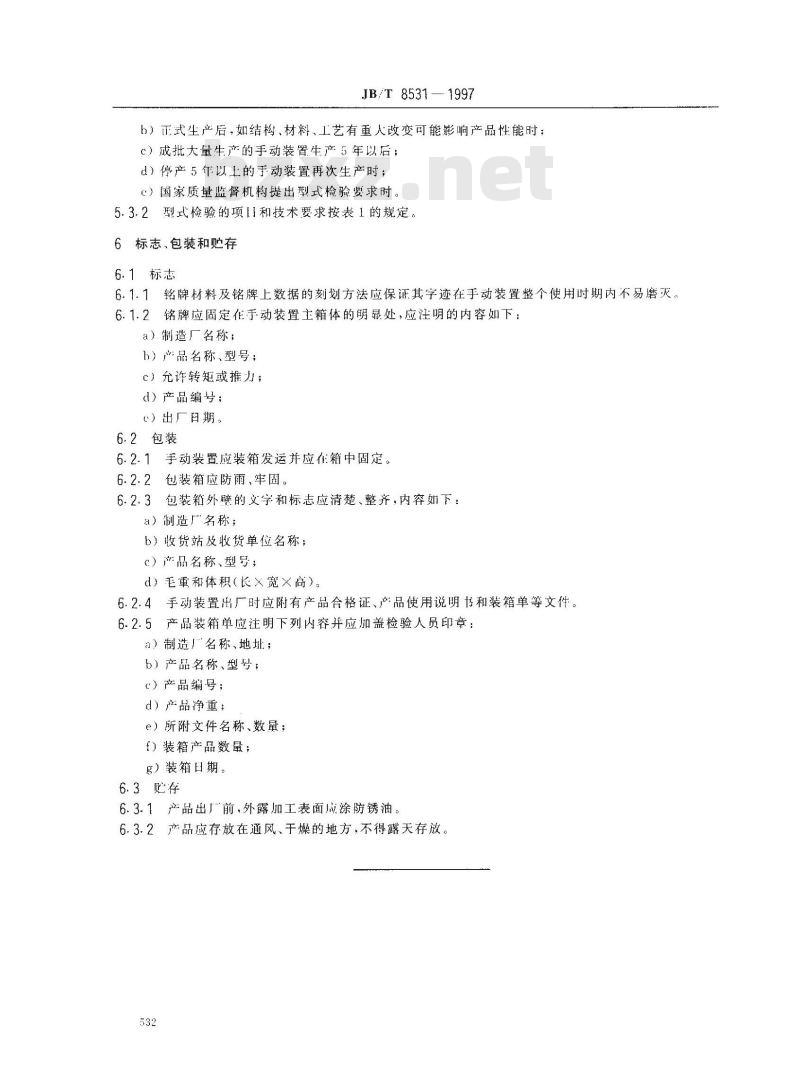

6.1标志
6.1.1铭牌材料及铭牌上数据的刻划方法应保证其字迹在手动装置整个使用时期内不易磨灭6.1.2铭牌应固定作于动装置主箱体的明显处，应注明的内容如下：a）制造厂名称；
b）产品名称、型号；
c）允许转矩或推力；
d）产品编号；
）出厂日期。
6.2包装
6.2.1手动装置应装箱发运并应在箱中固定。6.2.2包装箱应防雨、牢固。
6.2.3包装箱外壁的义字和标志应清楚、整齐，内容如下：a）制造厂广名称；
b）收货站及收货单位名称；
c）产品名称、型号；
d）毛重和体积（长x宽X高）)，6.2.4手动装置出厂时应附有产品合格证、产品使用说明书和装箱单等文件。6.2.5产品装箱单应注明下列内容并应加盖检验人员印章：a）制造广名称、地址；
b）产品名称、型号：
c）产品编号；
d）产品净重；
e）所附文件名称、数量：
f）装箱产品数量；
g）装箱日期。
6.3.1产品出前，外露加工表面成涂防锈油，6.3.2产品应存放在通风、于燥的地方，不得露天存放。532
