【机械行业标准(JB)】 阀门电动装置型号编制方法

8530—1997

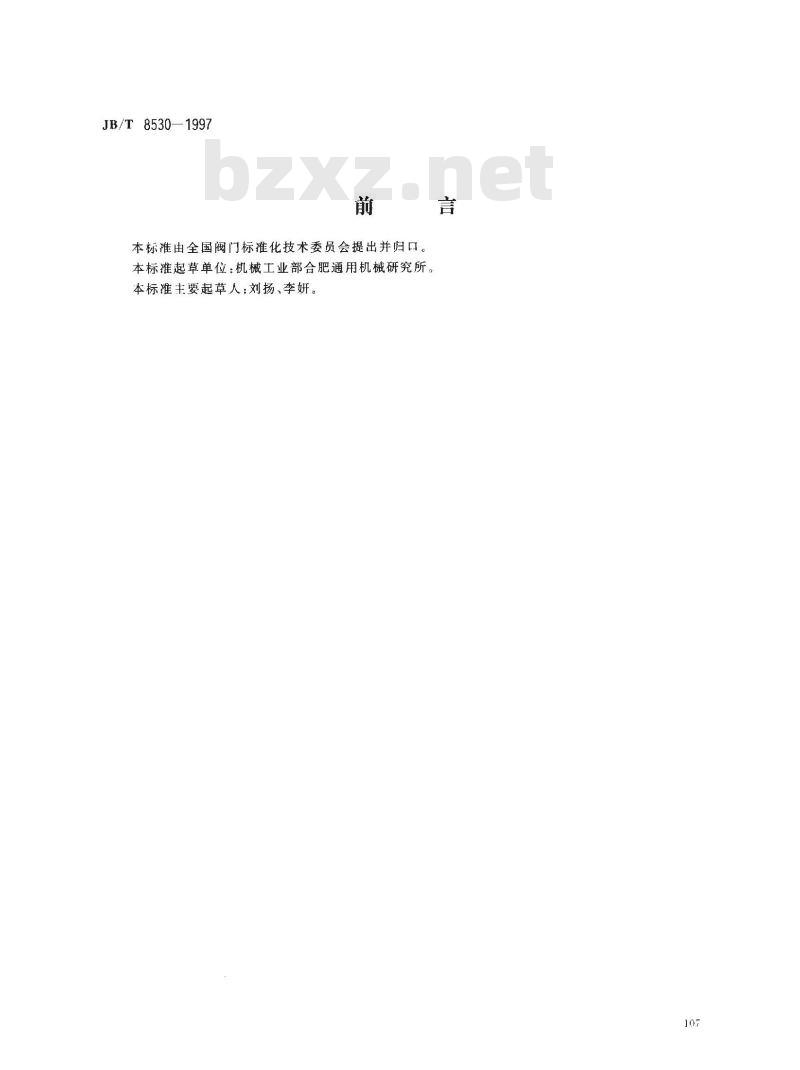

本标准由全国阀门标准化技术委员会提出并归口。本标准起草单位：机械工业部合肥通用机械研究所本标准主要起草人：刘扬、李妍。言
1范围

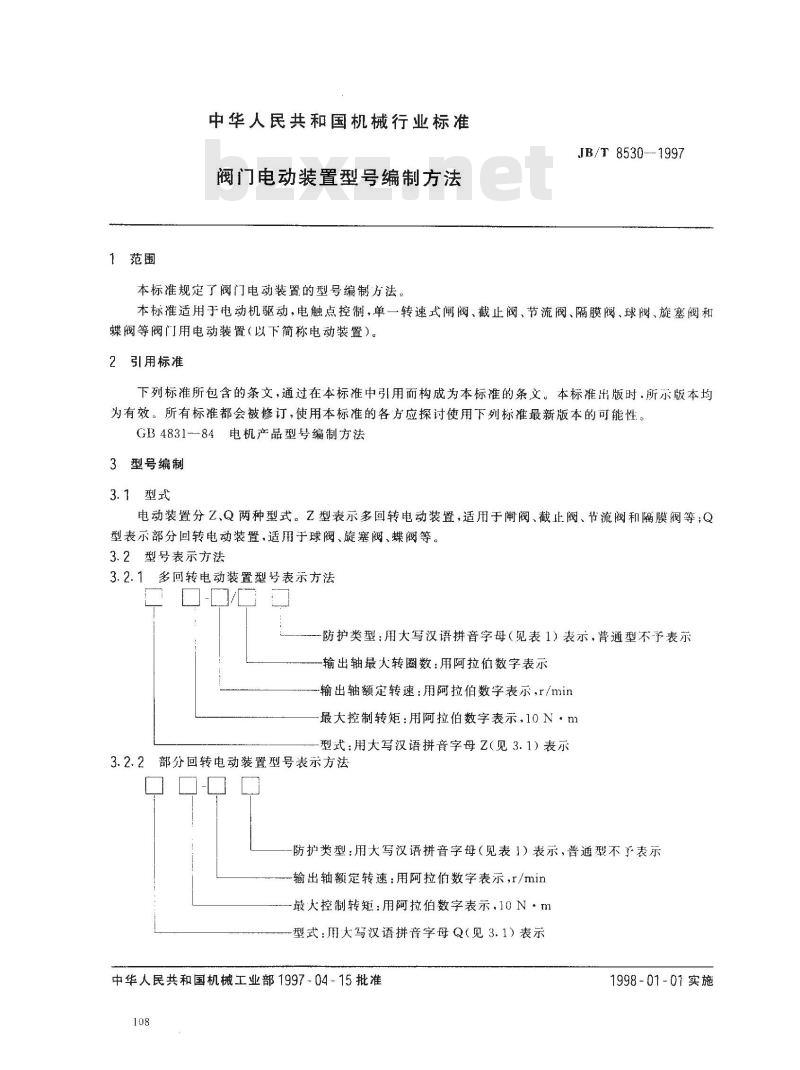

中华人民共和国机械行业标准
阀门电动装置型号编制方法
本标准规定了阀门电动装置的型号编制方法，JB/T8530--1997
本标准适用于电动机驱动，电触点控制，单一转速式闸阀、截止阀、节流阀、隔膜阀、球阀、旋塞阀和蝶阀等阀门用电动装置（以下简称电动装置）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB4831--84电机产品型号编制方法3型号编制
3.1型式
电动装置分Z、Q两种型式。Z型表示多回转电动装置，适用于闸阀、截止阀、节流阀和隔膜阀等；Q型表示部分回转电动装置，适用于球阀、旋塞阀、蝶阀等。3.2型号表示方法
多回转电动装置型号表示方法
防护类型：用大写汉语拼音字母（见表1）表示，普通型不予表示输出轴最大转圈数：用阿拉伯数字表示-输出轴额定转速：用阿拉伯数字表示，r/min最大控制转矩：用阿拉伯数字表示，10N·m型式：用大写汉语拼音字母Z（见3.1）表示3.2.2部分回转电动装置型号表示方法防护类型：用大写汉语拼音字母（见表1）表示，普通型不予表示-输出轴额定转速：用阿拉伯数字表示，r/min一最大控制转矩：用阿拉伯数字表示.10N·m型式：用大写汉语拼音字母Q（见3.1）表示中华人民共和国机械工业部1997-04-15批准108
1998-01-01实施
JB/T8530--1997

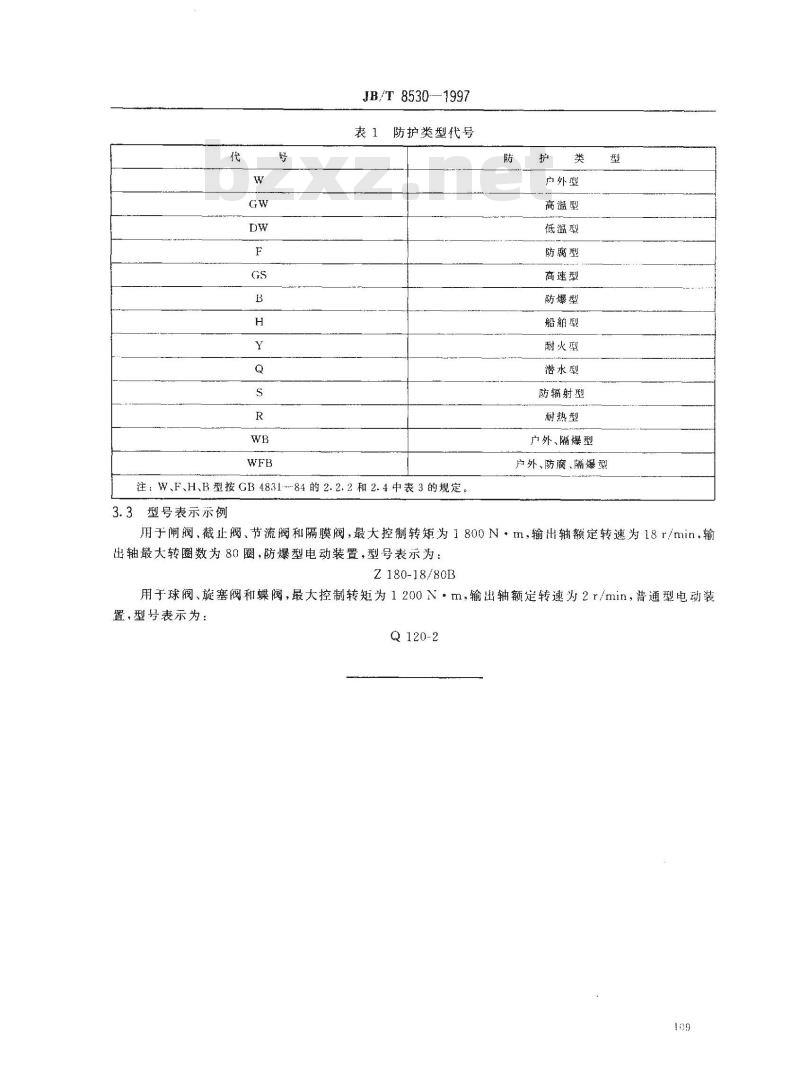

防护类型代号
注：W、F、H、B型按GB4831--84的2.2.2和2.4中表3的规定。3.3型号表示示例
户外型
高温型
低温型
防腐型
高速型
防爆型
船舶型
耐火型
潜水型
防辐射型
耐热型
广外、隔爆型
户外、防腐、隔爆型www.bzxz.net
用于闸阀、截止阀、节流阀和隔膜阀，最大控制转矩为1800N·m，输出轴额定转速为18r/min，输出轴最大转圈数为80圈，防爆型电动装置，型号表示为：Z180-18/80B
用于球阀、旋塞阀和蝶阀，最大控制转矩为1200N·m，输出轴额定转速为2r/min，普通型电动装置，型号表示为：
Q120-2
