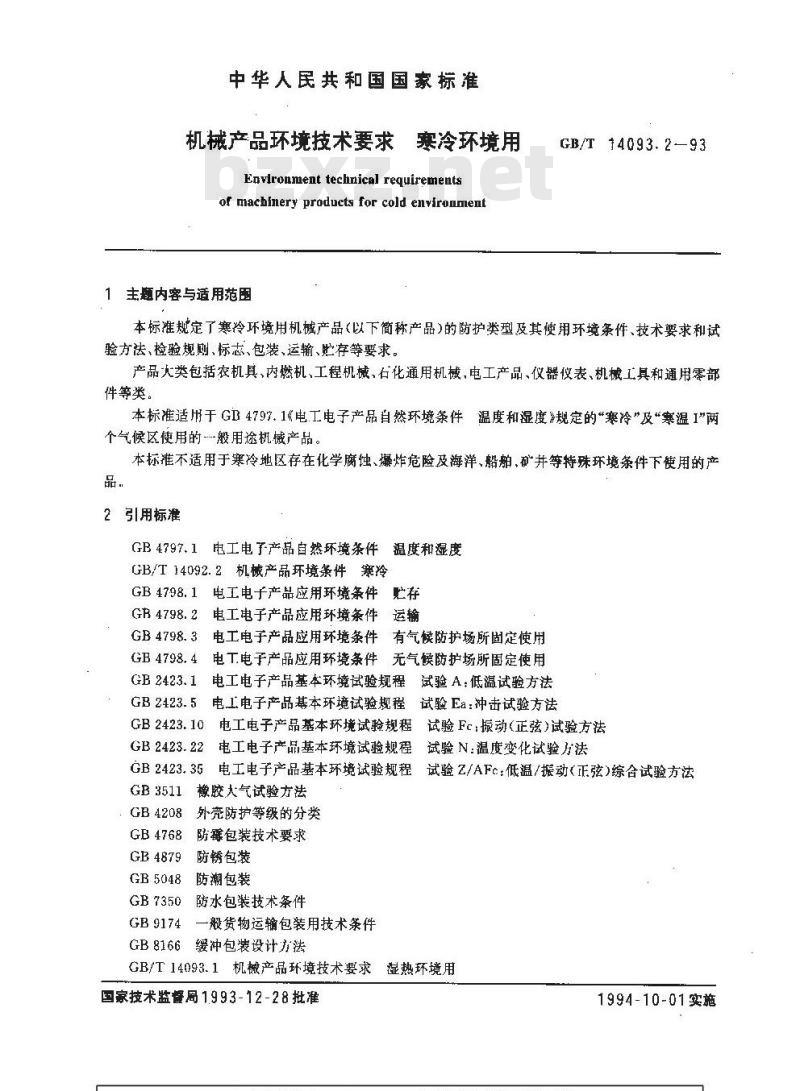

中华人民共和国国家标准
机械产品环境技术要求寒冷环境用Environment technical requirementsof machinery products for cold environment1主题内客与适用范围
GB/T4093.2—93
本标准规定了寒冷环境用机械产品(以下简称产品)的防护类型及其使用环境条件、技术要求和试验方法、检验规则、标志、包装、运输、贮存等要求。产品大类包括农机具、内燃机、工程机械,石化通用机械,电工产品、仪器仪表、机械工具和通用零部件等类。
本标准适用于GB4797.1《电工电子产品自然环境条件温度和湿度》规定的“寒冷及“寒温I”两个气候区使用的般用途机械产品。本标准不适用于寒冷地区存在化学腐蚀、爆炸危险及海洋、船舶,矿并等特殊环境条件下使用的产品.
2引用标准
GB4797.1电工电了产品自然环境条件温度和湿度GB/T14092.2机械产品环境条件寒冷GB4798.1电工电子产品应用环境条件存GB4798.2电工电子产品应用环境条件运输GB4798.3电
电工电子产品应用环境件有气候防护场所固定使用GB 4798. 4
电工电子产品应用环境条件无气候防护场所固定使用GB 2423.1
电工电子产品基本环境试验规程试验A:低温试验方法GB2423.5电.工电子产品基本环境试验规程试验Ea:冲击试验方法GB 2423. 10
GB2423.22
GB 2423. 35
GB 3511
电工电子产品基本环境试验规程试验Fc:振动(正弦)试验方法电工电子产品基本环境试验规程试验N:温度变化试验方法电工电子产品基本环境试验规程试验Z/AFc:低温/振动(正弦)综合试验方法橡胶大气试验方法
:GB4208
外壳防护等级的分类
GB 4768
防霉包装技术要求
防锈包装
GB4879
GB5048
防潮包装
GB7350
GB 9174
GB8166
防水包装技术条件
一般货物运输包装用技术条件
缓冲包装设计方法
GB/T 14093.1
机械产品环境技术要求湿热环境用国家技术监督局1993-12-28批准1994-10-01实施

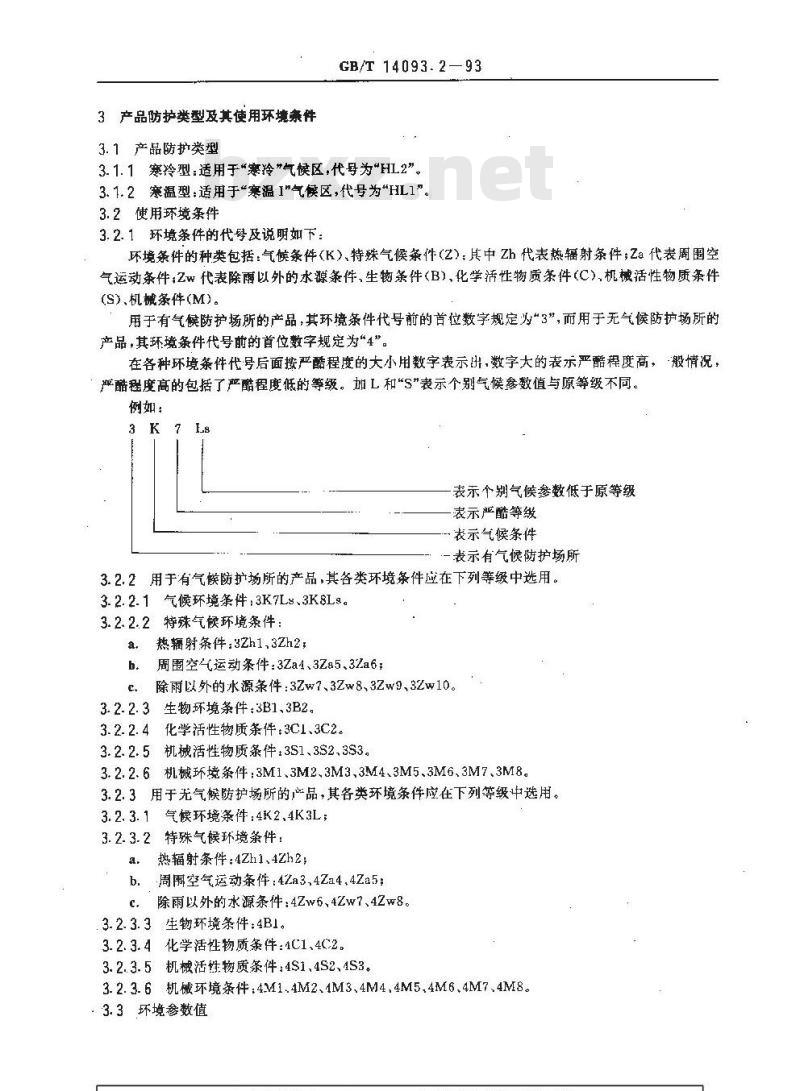

3产品防护类型及其使用环境条件3.1产品防护类型
GB/T 14093.2—93
3.1.1寒冷型:适用于“寒冷”气候区,代号为\HL2”。3.1.2寒温型:适用于“寒温I\气候区,代号为“HL1”。3.2使用环境条件
3.2.1环境条件的代号及说明如下:环境条件的种类包括:气候条件(K)、特殊气候条件(Z):其中Zh代表热辐射条件;Za代表周围空气运动条件:Zw代表除以外的水源条件,生物条件(B),化学活性物质条件(C),机械活性物质条件(S)机械条件(M)。
用于有气候防护场所的产品,其环境条件代号前的首位数字规定为\3”,而用于无气候防护场所的产品,其环境条件代号前的首位数字规定为“4”。在各种环境条件代号后面按严酷程度的大小用数字表示出,数字大的表示严醋程度高,般情况,严酷程度高的包括了严酷程度低的等级。加L和“S”表示个别气候参数值与原等级不同。例如:
表示个别气候参数低于原等级
表示严酷等级
表示气候条件
表示有气候防护场所
3.2.2用于有气候防护场所的产品,其各类环境条件应在下列等级中选用。3.2.2.1气候环境条件:3K7Ls、3K8Ls。3.2.2.2特殊气候环境条件:
热辐射条件:3Zh1,3Zh2
周圈空气运动条件:3Za4、3Z85.3Za6:b.
除雨以外的水源条件:3Zw7、3Zw8、3Zw9、3Zw10。3.2.2.3生物环境条件:3B1、3B2。3.2.2.4化学活性物质条件:3C1.3C2。3.2.2.5机械活性物质条件.3S1、3S2.3$3。3.2.2.6机械环境条件:3M1、3M2、3M3、3M4、3M5、3M6、3M7、3M8。3.2.3用于无气候防护场所的产品,其各类环境条件应在下列等级中选用。3.2.3.1气候环境条件:4K2.4K3L;3.2.3.2特殊气候环境条件:
热辐射条件:4Zh1、4Zh2;
周围空气运动条件:42a3.4Za4,4Za5;b.
除雨以外的水源条件:4Zw6、4Zw?、4Zw8。c
3.2.3.3生物环境条件:4BI。
3.2.3.4化学活性物质条件:4C1、4C2。3.2.3.5机械活性物质条件:4S14S2、4S3。3.2.3.6机械环境条件:4M1.4M2、1M3、4M4.4M5、4M6、4M7、4M8。.3.3环境参数值
GB/T14093.2:93

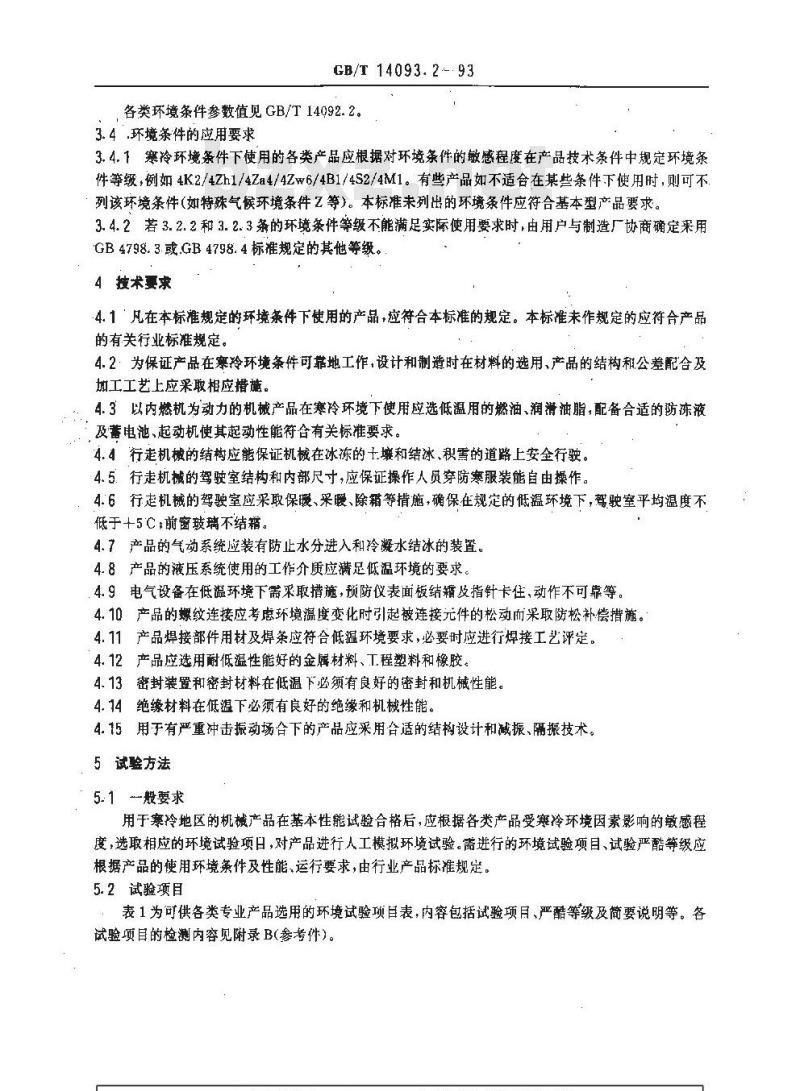

各类环境条件参数值见GB/T14092.2。3.4环境条件的应用要求
3.4.1寒冷环境条件下使用的各类产品应根据对环境条件的敏感程度在产品技术条件中规定环境条件等级,例如4K2/4Zh1/4Za4/4Zw6/4B1/4S2/4M1。有些产品如不适合在某些条件下使用时,则可不列该环境条件(如特殊气候环境条件Z等)。本标准未列出的环境条件应符合基本型产品要求。3.4.2若3.2.2和3.2.3条的环境条件等级不能满足实际使用要求时,由用户与制造厂协商确定采用GB4798.3.或.GB4798.4标准规定的其他等级。4技术要求
4.1凡在本标准规定的环境条件下使用的产品,应符合本标准的规定。本标准未作规定的应符合产品的有关行业标准规定。
4.2·为保证产品在寒冷环境条件可靠地工作,设计和制造时在材料的选用、产品的结构和公差配合及加工工艺上应采取相应措施。
4.3以内燃机为动力的机械产品在寒冷环境下使用应选低温用的燃油、润清油脂,配备合适的防冻液及蓄电池、起动机使其起动性能符合有关标准要求。4.4行走机械的结构应能保证机械在冰冻的十壤和结冰、积的道路上安全行驶。4.5.行走机械的驾驶室结构和内部尺寸,应保证操作人员穿防寒服装能自由操作。4.6行走机械的驾驶室应采取保暖、采暇、除箱等措施,确保在规定的低温环境下,驾驶室平均温度不低于十5℃;前窗豉璃不结籍。
4.7产品的气动系统应装有防止水分进入和冷凝水结冰的装置,4.8产品的液压系统使用的工作介质应满足低温环境的要求。4.9电气设备在低温环境下需采取措施,预防仪表面板结籍及指针卡住,动作不可靠等4.10产品的螺纹连接应考虑环境温度变化时引起被连接元件的松动而采取防松补偿措施。4.11产品焊接部件用材及焊条应符合低温环境要求,必要时应进行焊接工艺评定。4.12产品应选用耐低温性能好的金属材料、工程塑料和橡胶。4.13密封装置和密封材料在低温下必须有良好的密封和机械性能,4.14绝缘材料在低温下必须有良好的绝缘和机械性能。4.15用于有严重冲击振动场合下的产品应采用台适的结构设计和减振、隔振技术。5试验方法
5.1般要求
用于寒冷地区的机械产品在基本性能试验合格后,应根据各类产品受寒冷环境因素影响的敏感程度,选取相应的环境试验项日,对产品进行人工模拟环境试验。需进行的环境试验项目、试验严酷等级应根据产品的使用环境条件及性能、运行要求,由行业产品标准规定。5.2试验项目
表1为可供各类专业产品选用的环境试验项目表,内容包括试验项月、严酷等级及简要说明等。各试验项目的检测内容见附录B(参考件)。试验
试验方法
低温试验
GB 2423. 1
冲击试验
试验严醛等级
温度:-55,—40
-25℃
GB/T 14093. 2-93

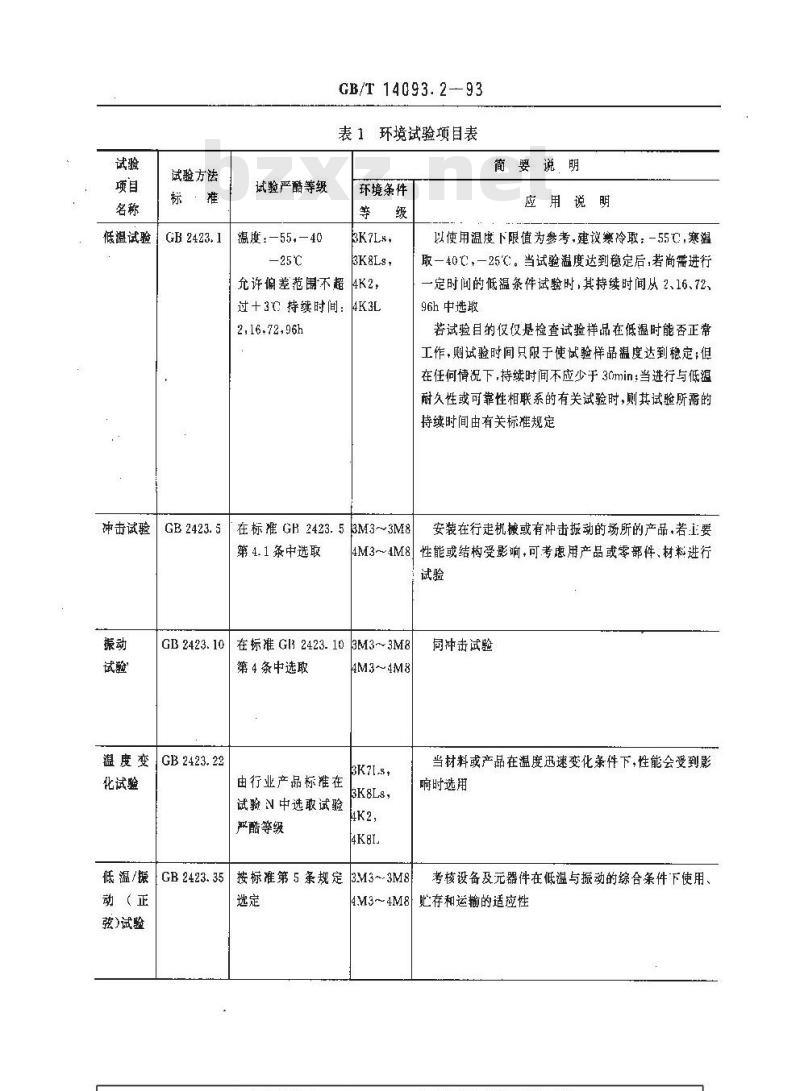

表1环境试验项目表
环境条件
允许偏差范围不超
4K2,
过+3℃ 持续时间:
2.16.72,96h
在标准GR2423.53M3~3M8
GB 2423. 5
第4.1条中选取
简要说明
应用说明
以使用温度下限值为参考,建议寒冷取:-55,寒溢取一40C,一25℃。当试验温度达到稳定后,若尚需进行一定时间的低温条件试验时,其持续时间从2、16、72、96h中选取
若试验目的仅仅是检查试验样品在低温时能否正常工作,卿试验时间只限于使试验伴品温度达到稳定但在任何情况下持续时间不应少于30min;当进行与低温耐久性或可靠性相联系的有关试验时,则其试验所需的持续时间由有关标推规定
安装在行走机械或有冲击振动的场所的产品,若:主要4M3~4M8
性能或结构受影响,可考虑用产品或零部件、材粒进行试验
GB2423.10在标准GB2423.10
3M3~3M8
第4条中选取
温度变GB 2423. 22
化试验
由行业产品标准在
试验 N 中选取试验
严酷等级
4M3~4M8
3K8Ls,
4k2,
低温/振GB2423.35按标准第5条规定3M3-3M8动(正
)试验
同冲击试验
当材料或产品在温度迅速变化条件下,性能会受到影响时选用
考核设备及元器件在低温与振动的综合条件下使用、此存和运输的适应性
AM3~4M8
外壳防
护试验
试验方法
GB4208
6检验规则
试验严酷等级
1~4级防固体
异物试验
5.6级防尘试验
1.2级防水战验
3级防水战验
4级防水试验
5级防水试验
GB/T 14093.2-93

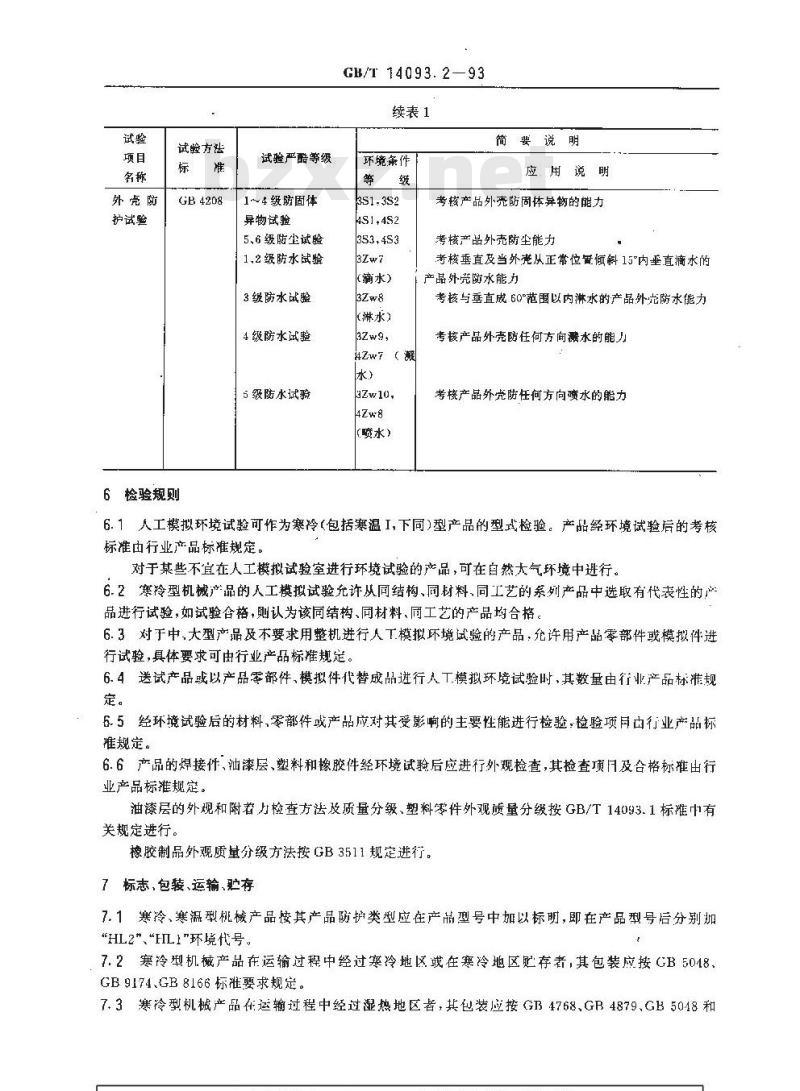

续表1
环境条件
AS14S2
(滴水)
(淋水)
3Zw9,
科Zw了(瓣
3zw10,
(喷水)
简要说明
应用说明
考核产品外壳防固体异物的能力考核产品外壳防尘能力
考核垂直及当外滤从正常位留倾斜15\内垂直滴求的产品外壳防水能力
考核与垂直成60°围以内淋水的产品外完防水能力考核产品外壳防任何方向水的能力考核产品外壳防任何方向喷水的能力6.1人工模拟环境试验可作为寒冷(包括寒温I,下同)型产品的型式检验。产品经环境试验后的考核标准由行业产品标准规定。
对于某些不宜在人工模拟试验室进行环境试验的产品,可在自然太气环境中进行,6.2塞冷型机械产品的人工模拟试验充许从同结构、同材料、同工艺的系列产品中选取有代表性的产品进行试验,如试验合格,则认为该同结构、同材料、同工艺的产品均合格。6.3对于中,大型产品及不要求用整机进行人工模拟环境试验的产品,允许用产品零部件或模拟件进行试验,具体要求可由行业产品标规定。6.4送试产品或以产品零部件,模拟件代替成品进行人工模拟环境试验时,其数量由行业产品标准规定。
6.5经环境试验后的材料,零部件或产品应对其受影响的主要性能进行检验,检验项月凸行业产品标准规定。
6.6产品的焊接件、油漆层、塑料和橡胶件经环境试验后应进行外现检查,其检查项及合格标准出行业产品标准规定。
油漆层的外观和附者力检查方法及质量分级、塑料零件外观质量分级按GB/T14093.1标准中有关规定进行。
橡胶制品外观质量分级方法按GB3511规定进行。7标志,包装、运输、贮存
7.1寒冷、寒温型机械产品按其产品防护类型应在产品型号中加以标明,即在产品型号后分别加“HL2\“FIL1\环境代号
7.2寒冷型机械产品在运输过程中经过寒冷地区或在寒冷地区肥存者,其包装应按GB5018、GB 9174.GB 8166 标准要求规定。7.3寒冷型机械产品在运输过程中经过湿热地区者,其包装应按GB4768.GB4879.GB5048和350标要求规行
4产品运输环境条件应板据G498
环境参数的严酬等级
产品存环境件据9定其环境参教等GB/T14093.2—93
附录A
寒冷环境用机械产品环境防护技术要点(参考件)
寡冷型机械产品在设计制造时,应考虑采取有效的措施,以消除低温、风、雪、冻土等环境因紊造成的影响。
A1在设计两个以上零件组成的连接配合时,应考虑每一对零件间配合温度变化对其几何尺寸的影响。
A2拖拉机及其他运输机的履带行走机构上应考虑尽可能装上履带防滑快或其他曾在减少横滑的机构。
A3车轮运动的机器应备有在冰雪地工作的防止打滑的附件。A4密封结构(橡胶制品与配合的几何形状及尺寸)的设计应考虑低温影响。A5焊接部件的设计应尽量避免应力集中,不允许有截面明显变化及引起应力高度集中或使力线不均衡的其它因素。还应采取有效的措施,尽可能降低构件的残余内应力。钢结构件施焊的环境条件应满足有关规范要求。焊条在使用前,应根据标准要求,干燥至正常湿度。A6为使产品在寒冷环境下起动性能达到标准要求,可采取以下措施:A6.1蓄电池
。选用低温蓄电池!
b.降低普通蓄电池的容量等级使用c
普通蓄电池采取保温或加热措施。A6.2油料
选用柴油的牌号比使用环境温度低10以上;b.
润滑油的凝点低于使用环境温度10℃以上,润滑脂应选用低温脂;
传动系统用工作介质是耐低温油。d
A6.3配备性能良好的防冻液。
A6.4起动机需符合产品低温起动要求。A6.5低温辅助起动措施:
燃烧室内装电热塞,
加热起动;
进气预热起动:
喷注起动液装置。
A6.6起动系统的接线要尽量短。附录B
环境试验检测内容
(参考件)
B1 检测内容见表 B1。
C1环境条件要求
试验项目
低温试验
冲击和振动试验
GB/T 14093.2—93
捡测内容推荐表
检测内容
2. 附着力捡查
3.物理性能
4.力学性能
5. 起动性能
6.动作特性(包括基
本性能)
外观、结构,受膨响
的电气机械性能
低温振动(正弦)综
合试验
温度变化试验
外壳防护试验
外观、结构,受影响
的电气机械性能
电气性能、工作性
能、外观
检查固体异物进人
内部否、电气性能检
查水进入内部否
耐压强度
附录C
应用说明
适用于产品和零部件、材料
考核油漆附着力
考核橡胶的硬度、拉伸性能
考核塑料的拉伸、弯曲.冲击性能及金属材料冲击性能
用丁内燃机、小电机、蓄电池的性能考核用于低压电器.仪器仪表,电线电缆性能考核
在冲击振动频紫工作环境下可能发生脆裂的产品零部件或材料选用bZxz.net
在抵温摄动环境下可能发生脆裂的产品零部件或材料选用
电工、仪表及机械产品装有带电部件或对温度敏感的产品或部件选用
有带电部分和运动部件之产品用在砂尘环境中使用的产品选用
环境中存在雨以外的水源条件场所使用的产品选用
电机、低压电器 4. 级与 5 级防水试验后选用选择环境条件等级的说明
(参考件)
用户应了解产品在本地区或某一场所的环境条件,作为订购产品的依据,或向生产厂提出产品使用环境条件的要求。
C2气候条件等级
产品气候防护类型的气候条件等缀列于表C1。气候防护类型
寒冷型(HL2)
寒温型(HI.1)
C3生物条件等级
GB/T 14093.2—93
用场所
有气候防护
无气候防护
有气簇防护
无气换防护
气候条件等级
气候条件等级
适用气候类型
来摄!
3B1应用无特殊的生物危害的地点中,即基本上在死霉菌生长和无动物破坏的建筑结构条件下毁采取了防护措施的产品。
3B2,4B1应用于有霉菌、鼠类、蚊类(不包括白蚁)、鸟类等主要生物危害的场所。C4化学活性物质条件等级
3C1、4C1应用于较少的T业活性物质和中等交通的乡村和城市地区。3C2、4C2应用于一般程度污染,工业活性物质分布于整个地区或交通然忙的城镇。C5机械活性物质条件等级
3S1应用于有防尘设施能防止尘、砂进入的场所。3S2应用于无防尘设施和不靠近抄、尘源的场所。3S3 应用于靠近沙尘源的场所。4S1应用于不靠近沙尘源的乡村地区。4S2应用于有沙或尘源的地区。
4S3应用于因地理上或生产条件引起的空气中经常有高含量的沙和尘的地区。C6机械条件等级
:3M1、3M2、4M1、4M2应用于能够防止明显的振动和冲击的场所。3M3,4M3应用于能够防止明显的振动,但可受到爆破、打桩等引起冲击的场所。3M4、4M4应用于由机器或行驶的车辆引起的振动的场所或者由于爆破、打桩等引起冲击的场所。3M5、3M6、4M5、4M6应用于由于机械或行驶车辆引起的振动或附近的机械,传送带等引起的大能量种步场所。
3M7、3M8.4M7、4M8应用于产品直接安装在机械上,由机械本身引起的大能量的振动和冲击的场所。
C7应用举例
产品名称:集材机;
使用场所:内蒙古库都尔林场;户外气候,寒冷!
环境条件总代号为:4K3L/4Zh1/4Za4/4Zw6/4B1/4S2/4M7。前加说购
GBT 14093.2-93
本标准中华人民共和国机械工业部提出本标准由机械工业部广州电器科学研究所归口本标准由机械工业部广州电器科学研究所负责起草本标准主要起草人李务平,艾志就张立来、
