【国家标准(GB)】 机械产品环境条件 工业腐蚀

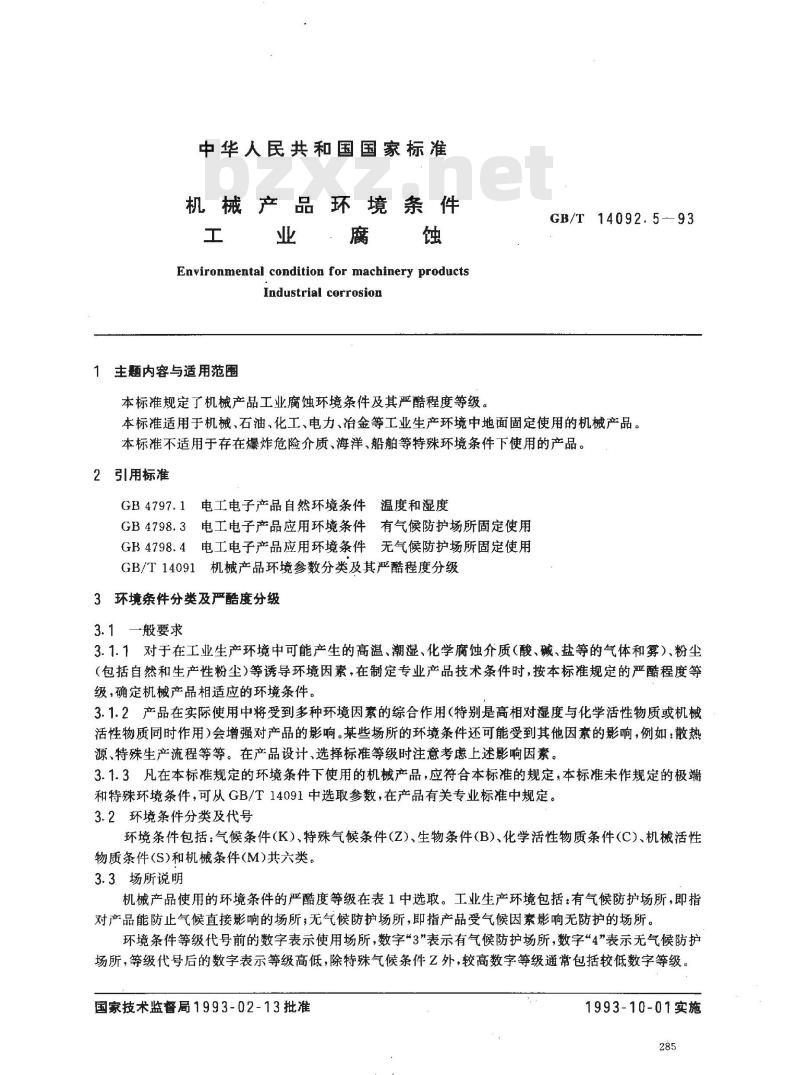

中华人民共和国国家标准
机械产品环境条件
·腐蚀
Environmental condition for machinery productsIndustrial corrosion
1主题内容与适用范围
本标准规定了机械产品工业腐蚀环境条件及其严酷程度等级，GB/T 14092.5-93
本标准适用于机械，石油、化工，电力、冶金等工业生产环境中地面固定使用的机械产品本标准不适用于存在爆炸危险介质、海洋、船舶等特殊环境条件下使用的产品。2引用标准
GB4797.1电工电子产品自然环境条件温度和湿度GB4798.3电工电子产品应用环境条件有气候防护场所固定使用GB4798.4电工电子产品应用环境条件无气候防护场所固定使用GB/T14091机械产品环境参数分类及其严酷程度分级3环境条件分类及严酷度分级
3.1一般要求
3.1.1对于在工业生产环境中可能产生的高温、潮湿、化学腐蚀介质（酸、碱、盐等的气体和雾）、粉尘（包括自然和生产性粉尘等诱导环境因素，在制定专业产品技术条件时，按本标准规定的严酷程度等级，确定机械产品相适应的环境条件。3.1.2产品在实际使用中将受到多种环境因素的综合作用（特别是高相对度与化学活性物质或机械活性物质同时作用)会增强对产品的影响。某些场所的环境条件还可能受到其他因素的影响，例如：散热源、特殊生产流程等等。在产品设计、选择标准等级时注意考虑上述影响因素。3.1.3凡在本标准规定的环境条件下使用的机械产品，应符合本标准的规定，本标准未作规定的极端和特殊环境条件，可从GB/T14091中选取参数，在产品有关专业标准中规定。3.2环境条件分类及代号
环境条件包括：气候条件（K）、特殊气候条件（Z)、生物条件（B）、化学活性物质条件（C）、机械活性物质条件(S)和机械条件（M)共六类。3.3场所说明
机械产品使用的环境条件的严酷度等级在表1中选取。工业生产环境包括：有气候防护场所，即指对产品能防止气候直接影响的场所；无气候防护场所，即指产品受气候因素影响无防护的场所。环境条件等级代号前的数字表示使用场所，数字“3”表示有气候防护场所，数字“4”表示无气候防护场所，等级代号后的数字表示等级高低，除特殊气候条件Z外，较高数字等级通常包括较低数字等级。国家技术监督局1993-02-13批准1993-10-01实施
环境条件类别
气候条件K
特殊气候条件Z
生物条件B
化学活性物质条件
机械活性物质条件S
GB/T 14092.5--93

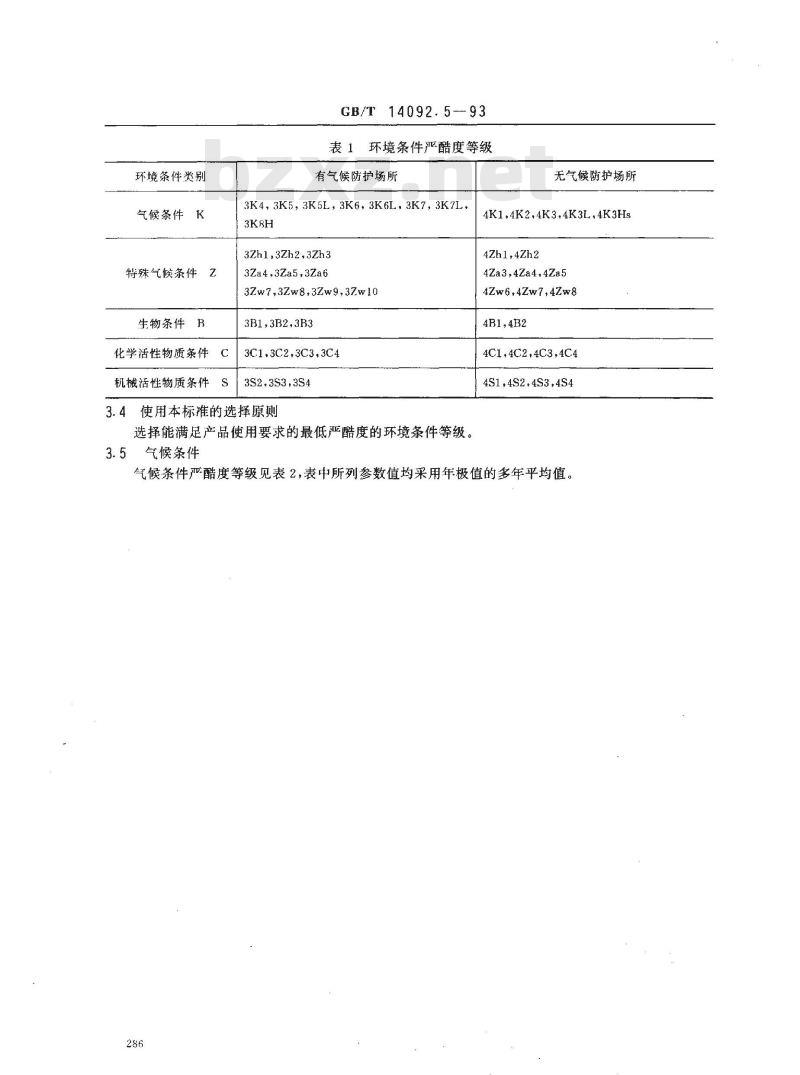

表1环境条件严酷度等级
有气候防护场所
3K4，3K5，3K5L，3K6，3K6L，3K7，3K7L，3K8H
3Zh1,3Zh2,3Zh3
3Za4,3Za5,3Za6
3Zw7,3Zw8.3Zw9,37w10
3B1,3B2,3B3
3C1.3C2,3C3,3C4
3S2.3S3,3S4
3.4使用本标准的选择原则
选择能满足产品使用要求的最低严酷度的环境条件等级。3.5气候条件
无气候防护场所
4K1.4K2.4K3.4K3L,4K3Hs
4Zhl,4Zh2
4Za3,4Za4,4Za5
4Zw6.4Zw7,4Zw8
4B1,4B2
4C1,4C2,4C3,4C4
4S1,4S2,4S3,4S4

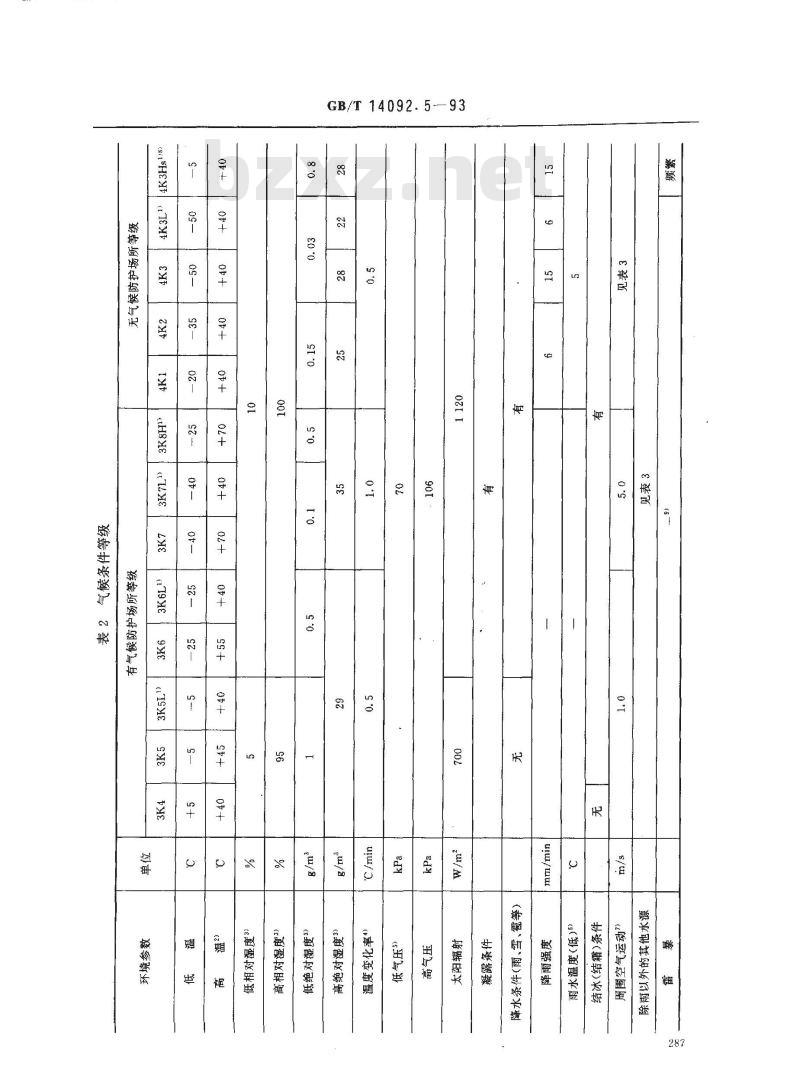

气候条件严酷度等级见表2，表中所列参数值均采用年极值的多年平均值。286
GB/T14092.5-93
GB/T 14092.5—93

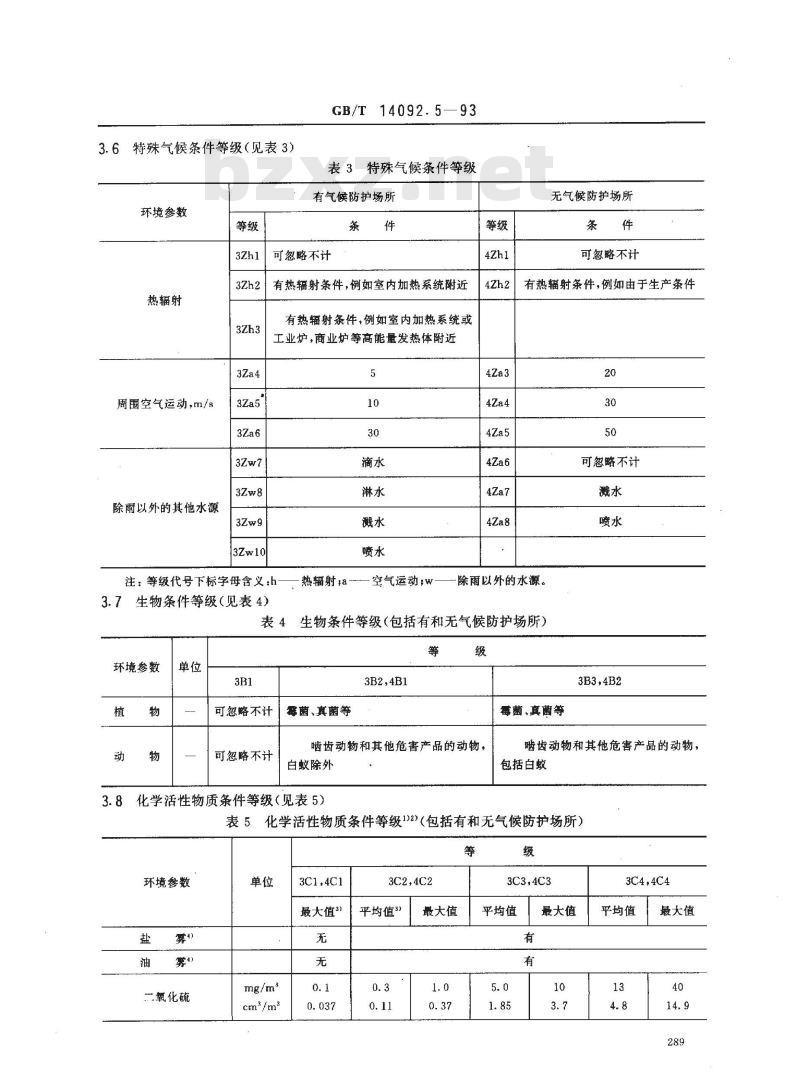

3.6特殊气候条件等级（见表3）环境参数
热辐射
周围空气运动，tm/s
除雨以外的其他水源
GB/T 14092.5—93
表3特殊气候条件等级
有气候防护场所
可忽略不计
有热辐射条件，例如室内加热系统附近有热辐射条件，例如室内加热系统或工业炉，商业炉等高能量发热体附近5
注：等级代号下标字母含义：h
3.7生物条件等级（见表4）
热辐射a\
空气运动：W-
无气候防护场所
可忽略不计
有热辐射条件，例如由于生产条件20
可怨略不计
除雨以外的水源。
生物条件等级（包括有和无气候防护场所）表4
环境参数
可忽略不计
可忽略不计
霉菌、真菌等
3B2,4B1
3B3，4B2
霉菌、真蘭等
啮齿动物和其他危害产品的动物，白蚁除外
3.8化学活性物质条件等级（见表5）啮齿动物和其他危害产品的动物，包括白蚁
表5化学活性物质条件等级1)2（包括有和无气候防护场所）等
环境参数
二氧化硫
3C1,4C1
最大值3
3C2，4C2
平均值3）
最大值
3C3,4C3
平均值
最大值
3C4，4C4
平均值
最大值
环境参数
硫化氢
氯化氢bZxz.net
氟化氢
氧化氮5）
cm°/m2
cm°/m3
cm'/m2
cm°/m2
cm*/m2
cm*/m3
cm°/m3
GB/T14092.5-93
续表5
3C1,4C1
最大值\）
3C2,4C2
平均值3
最大值
3C3，4C3
平均值
最大值
注：1）大气环境中有一种或一种以上化学气体浓度值符合本表中的数值即属于该等级。2）表中cm2/m的值是按温度为20℃时，由mg/m2的值换算而来的。3C4,4C4
平均值
3）平均值即取长期数值的平均值，最大值是取一周期内每天不超过30min的极限值或峰值。4）盐雾、油雾条件仅作定性规定。5）以二氧化氮的当量值表示。
机械活性物质条件等级（见表6）3.9
表6机械活性物质条件等级
环境参数
尘(漂浮)
尘(沉积)
有气候防护场所
3.10环境条件等级说明和应用举例（见附录A和附录B）290
无气候防护场所
最大值
GB/T14092.593
附录A
环境条件等级说明
（参考件）
本附录对标准中环境条件的各等级进行说明，以利于正确选用环境条件等级。A1气候防护类型
本标准中的气候防护类型按GB4797.1的规定，当产品选择本标准中的气候条件等级时，应同时考虑产品使用场所的工业诱导因素和气候类型。A1.1我国气候类型和世界气候类型（见表A1)表A1气候类型
亚湿热
极寒冷
中等干热
极干热
恒定湿热
GB/T 14092.5—93
半最节
GB/T 14092.5—93
A1.2我国气候类型区域分布图（见图A1）。A2等级应用说明
A2.1气候条件
3K4本等级的条件适用于产生高湿的车间、地下室、车库等，上述场所要求采取温度控制，如不采取温度控制，当室内外温差较大时可采用加热或冷却装置。使用中的产品可以受到阳光辐射、热辐射、周围空气流通、冷凝水及除雨以外的其他水源的影响，但不受自然降水和冰冻的影响。
3K5、3K5L此二等级条件适用于某些车间、厂房、无人值守的机房、车库等，上述场所一般采取密闭方式，无温湿度控制，当室内外温差较大时，可使用采暖设备。使用中的产品可以受到阳光辐射、热辐射、空气流动、凝露以及除雨以外的水的影响，并可能遇到冰冻，但不受自然降水的影响。
3K5L仅在“高温”条件与3K5不同。3K6，3K6L，3K7，3K7L，3K8H这些等级条件适用于无温湿度控制的场所。这些场所可以直接和户外相通，建筑物非全密闭，包括只有顶棚周围开敲的厂房等建筑物，这些场所的环境条件虽不属户外气候但明显地受户外气候条件影响。使用中的产品可以受到阳光辐射、热辐射、空气流动、凝露以及除雨以外的水的影响，也会受到随风飘来的少量雨、雪等自然降水的影响。4K1本等级应用于产品直接暴露在“暖温”和“亚湿热”气候类型的无气候防护场所中。4K2本等级应用于产品直接暴露在“寒温”“暖温”、“干热”、“亚湿热”四个气候类型的无气候防护场所中。
4K3本等级应用于产品直接暴露在“寒冷”、“寒温”“暖温”、“干热”“亚湿热”、“湿热”六种气候类型的无气候防护场所中。
4K3L本等级应用于产品直接暴露在寒冷”、“寒温”、“十热”、“暖温”气候类型的无气候防护场所中。
4K3Hs本等级应用于产品直接暴露在“湿热”、“亚湿热”气候类型的无气候防护场所中。A2.2生物条件
3B1本等级应用于无特殊生物危害的场所，要求产品采取防护措施和特殊设计或基本上在无霉菌生长和无动物破坏的场所使用。3B2，4B1此两等级应用于产品暴露在有霉菌生长和啮齿动物破坏，但无白蚁的场所。3B3，4B2此两等级应用于产品暴露在有霉菌生长和啮齿动物（包括白蚁在内）破坏的场所。A2.3化学活性物质条件
3C1、4C1此两等级应用于较少化学活性物质的场所。3C2、4C2此两等级应用于有一般程度污染、化学活性物质分布整个地区或交通繁忙的城镇，环境中化学气体浓度较低，但有时人可嘎到刺鼻气味。3C3、4C3此两等级应用于靠近工业生产区存在化学污染物质的场所或直接应用于工业生产区，环境中存在中等浓度的化学气体，人能经常受到化学物质的刺激。3C4、4C4此两等级应用于工业生产区可能出现高浓度化学污染的场所，环境中化学气体对人体有强烈的刺激作用，有时须配备防护器材方能进入现场工作。A2.4机械活性物质条件
3S2本等级应用于无防尘设施的场所，但该场所不靠近沙、尘源。3S3本等级应用于靠近沙、灰尘或工业粉尘源或地理上位于有风沙或空气中有灰尘的场所。3S4本等级应用丁加工中产生工业粉尘或地理位置处于多风沙和灰尘的场所。293
GB/T14092.5—93
4S1本等级应用于不靠近沙源的乡村工业地区。4S2本等级应用于有沙、灰尘或工业粉尘源的场所4S3本等级应用于有沙、灰尘或工业粉尘源或地理位置上属于有风沙或空气中有灰尘的场所。4S4本等级应用于因地理上或生产条件引起的空气经常有高含量的沙、灰尘或工业粉尘的场所。附录B
应用举例
（参考件）
B1说明
根据产品使用于某地区或某一场所的环境条件，按本标准规定的参数分类分级选择合适的等级，作为生产厂提出产品应用环境条件的要求或用户选用产品的依据。B2应用举例
B2.1场所示例
使用场所：某化工厂氯碱蒸发车间外户外气候：寒温
选用等级：4K3/4Zh2/4Za4/4Zw7/4C3/4S3B2.2产品示例
使用场所：某钢铁厂轧钢车间轧机辊道广外气候：亚湿热
场所类型：无温湿度控制，非全密闭，有工业炉产生的热辐射影响选用等级：3K6/3Zh3/3Za5/3Zw9/3B1/3C3/3S4附加说明：
本标准由中华人民共和国机械电子工业部提出本标准由机械电子工业部广州电器科学研究所归口。本标准由机械电子工业部广州电器科学研究所负责起草。本标准主要起草人方沛文。
