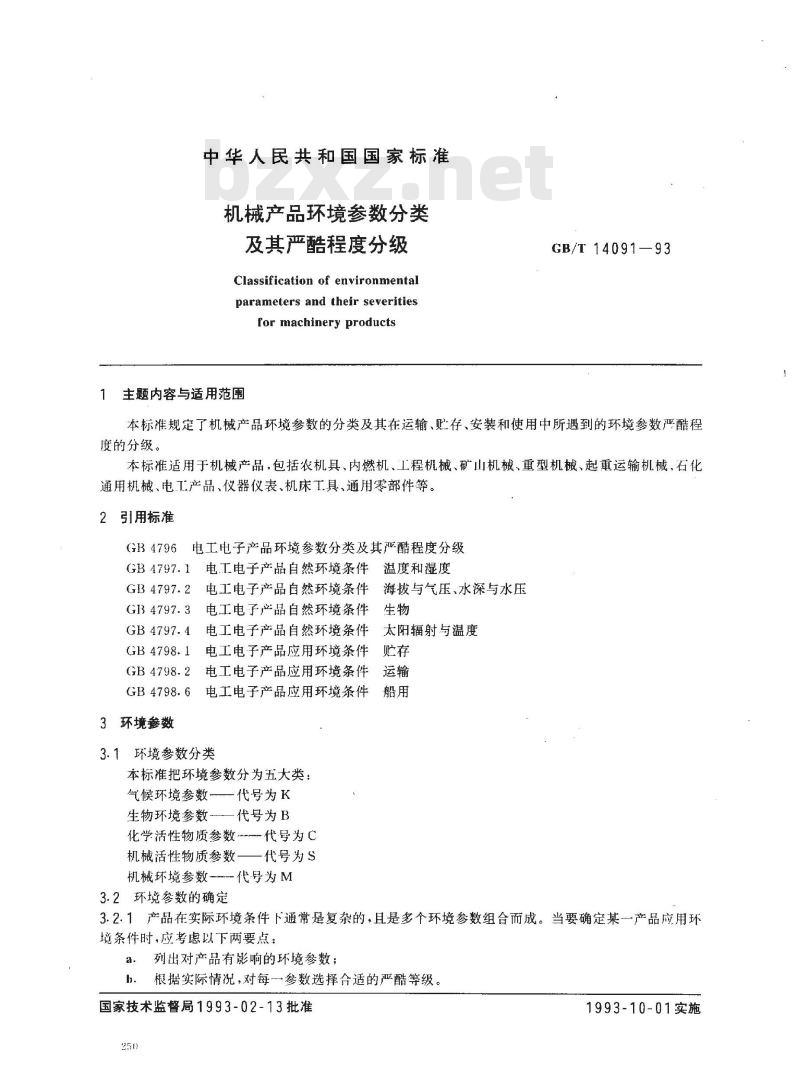

中华人民共和国国家标准
机械产品环境参数分类
及其严酷程度分级
Classification of environmentalparameters and their severitiesfor machinery products
主题内容与适用范围
GB/T 14091—93
本标准规定了机械产品环境参数的分类及其在运输、贮存、安装和使用中所遇到的环境参数严酷程度的分级。
本标准适用于机械产品、包括农机具、内燃机、工程机械、矿山机械、重型机械、起重运输机械、石化通用机械、电工产品、仪器仪表、机床工具、通用零部件等。2
引用标准
GR4796电工电子产品环境参数分类及其严酷程度分级GB4797.1电.工电子产品自然环境条件温度和湿度电工电子产品自然环境条件海拔与气压、水深与水压GB 4797.2
电工电子产品自然环境条件生物GB 4797. 3
电工电子产品自然环境条件太阳辐射与温度GB 4797. 4
GB 4798. 1
电工电子产品应用环境条件贮存电工电子产品应用环境条件运输GB 4798-2
电工电子产品应用环境条件船用GB4798.6
3环境参数
3.1环境参数分类
本标准把环境参数分为五大类：气候环境参数代号为K
生物环境参数—代号为B
化学活性物质参数代号为C
机械活性物质参数一
-代号为S
机械坏境参数代号为M
3.2环境参数的确定
3.2.1产品在实际环境条件下通常是复杂的，且是多个环境参数组合而成。当要确定某一产品应用环境条件时，应考虑以下两要点：列出对产品有影响的环境参数；a.
b．根据实际情况，对每一参数选择合适的严酷等级。国家技术监督局1993-02-13批准250
1993-10-01实施
GB/T14091—93

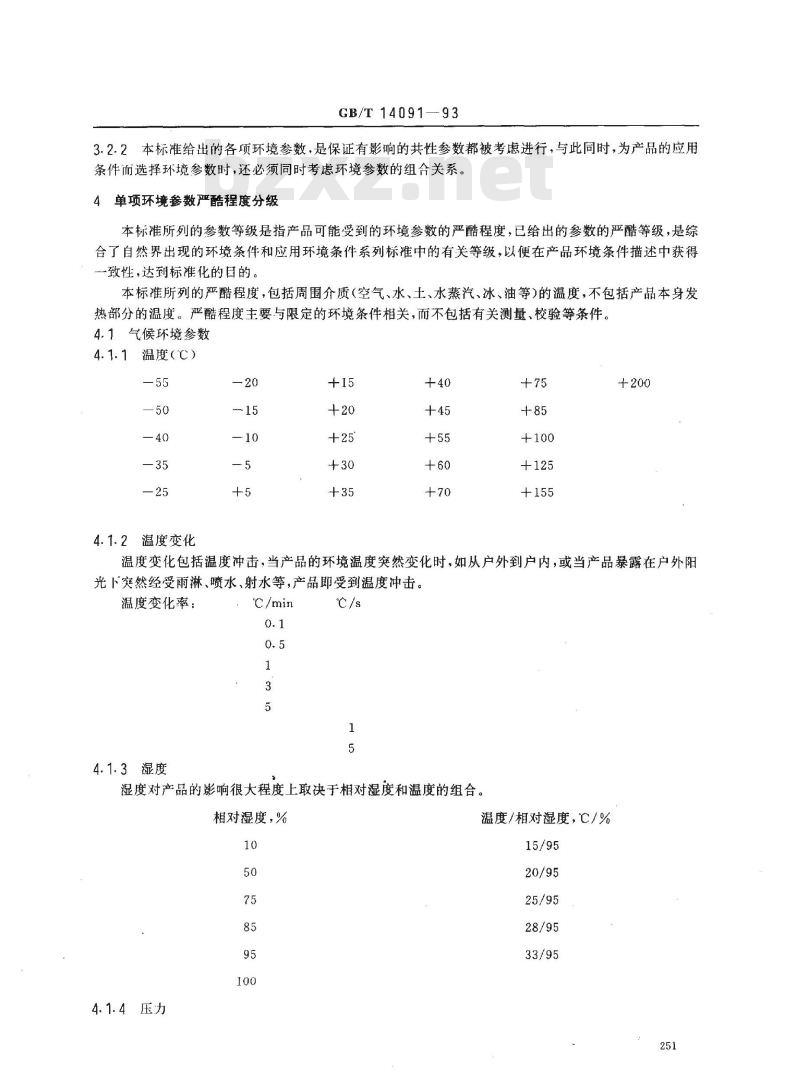

3.2.2本标准给出的各项环境参数，是保证有影响的共性参数都被考虑进行，与此同时，为产品的应用条件而选择环境参数时，还必须同时考虑环境参数的组合关系。4单项环境参数严酷程度分级
本标准所列的参数等级是指产品可能受到的环境参数的严酷程度，已给出的参数的严酷等级，是综合了自然界出现的环境条件和应用环境条件系列标准中的有关等级，以便在产品环境条件描述中获得一致性，达到标准化的目的。
本标准所列的严酷程度，包括周围介质(空气、水、土、水蒸汽、冰、油等)的温度，不包括产品本身发热部分的温度。严酷程度主要与限定的环境条件相关，而不包括有关测量、校验等条件。4.1气候环境参数
4.1.1 温度(C)
4.1.2温度变化
温度变化包括温度冲击，当产品的环境温度突然变化时，如从户外到户内，或当产品暴露在户外阳光卜突然经受雨淋、喷水、射水等，产品即受到温度冲击。温度变化率：
4.1.3湿度
湿度对产品的影响很大程度上取决于相对湿度和温度的组合。相对湿度，%
4.1.4压力
温度/相对湿度，℃/%
GB/T 14091-93

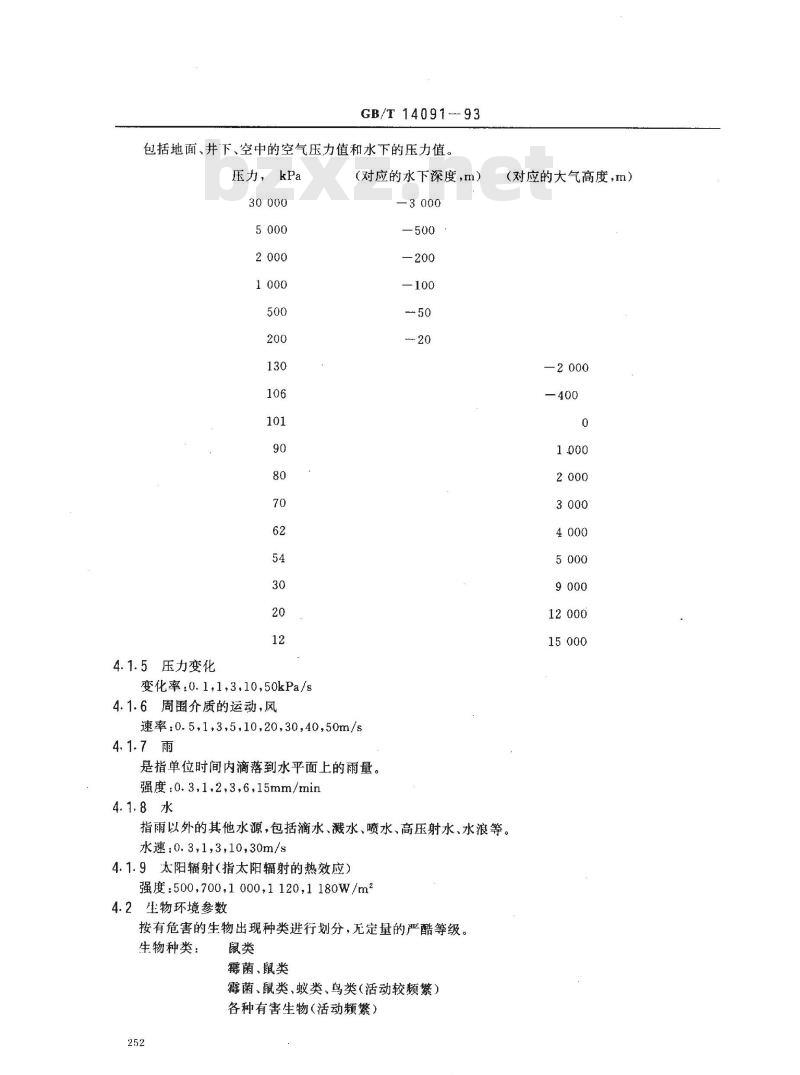

包括地面、井下、空中的空气压力值和水下的压力值。压力，kPa
4.1.5压力变化
变化率：0.1，1,3，10,50kPa/s4.1.6周围介质的运动，风
(对应的水下深度，m）
—3000
—200
速率.0.5，1，3，5，10,20,30,40,50m/s4.1.7雨
是指单位时间内滴落到水平面上的雨量。强度：0.3,1.2,3,6,15mm/min
（对应的大气高度，m）
—2000
—400
指雨以外的其他水源，包括滴水、溅水、喷水、高压射水、水浪等。水速：0.3,13,10,30m/s
4.1.9太阳辐射（指太阳辐射的热效应）强度：500,700,1000,1120,1180w/m24.2生物环境参数
按有危害的生物出现种类进行划分，无定量的严酷等级。生物种类：
霉菌、鼠类
霉菌、鼠类、蚁类、鸟类（活动较颊繁）各种有害生物（活动频繁）

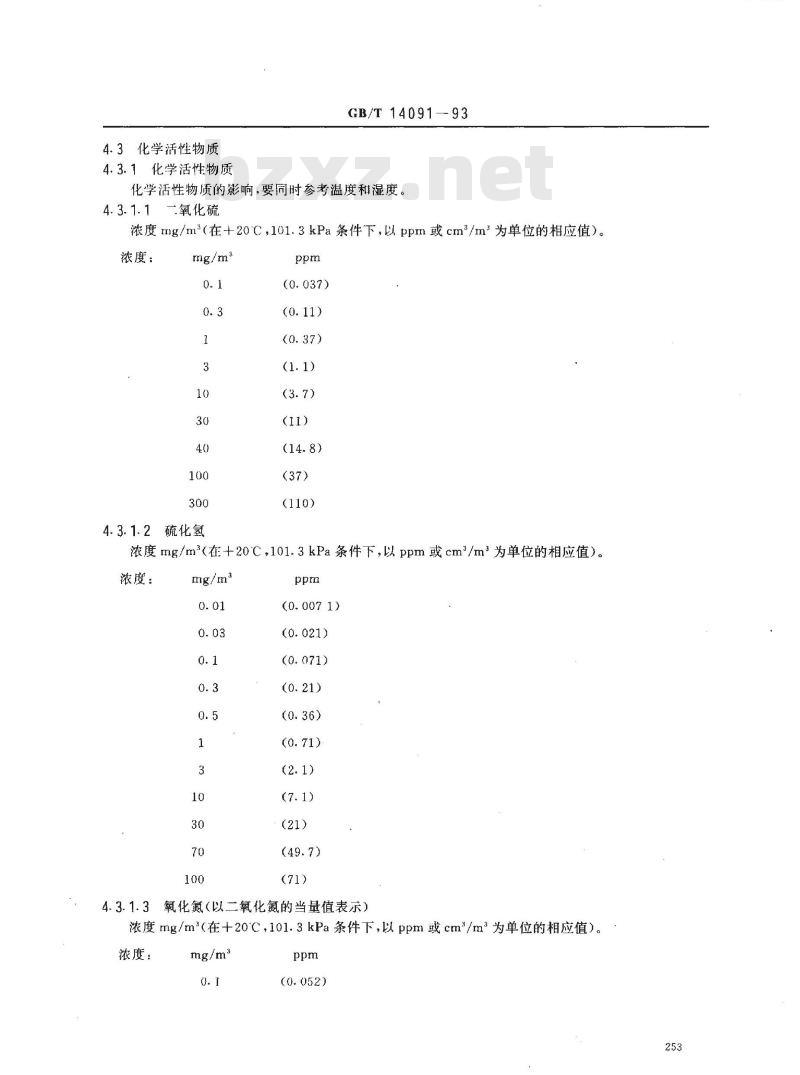

4.3化学活性物质
4.3.1化学活性物质
GB/T14091-93
化学活性物质的影响，要同时参考温度和湿度。4.3.1.1一氧化硫
浓度mg/m（在+20C，101.3kPa条件下，以ppm或cm/m为单位的相应值）。浓度：
4.3.1.2硫化氢
浓度mg/m（在+20C，101.3kPa条件下，以ppm或cm2/m2为单位的相应值）。浓度：
氧化氮（以二氧化氮的当量值表示）浓度mg/m（在+20℃，101.3kPa条件下，以ppm或cm2/m2为单位的相应值）。浓度：

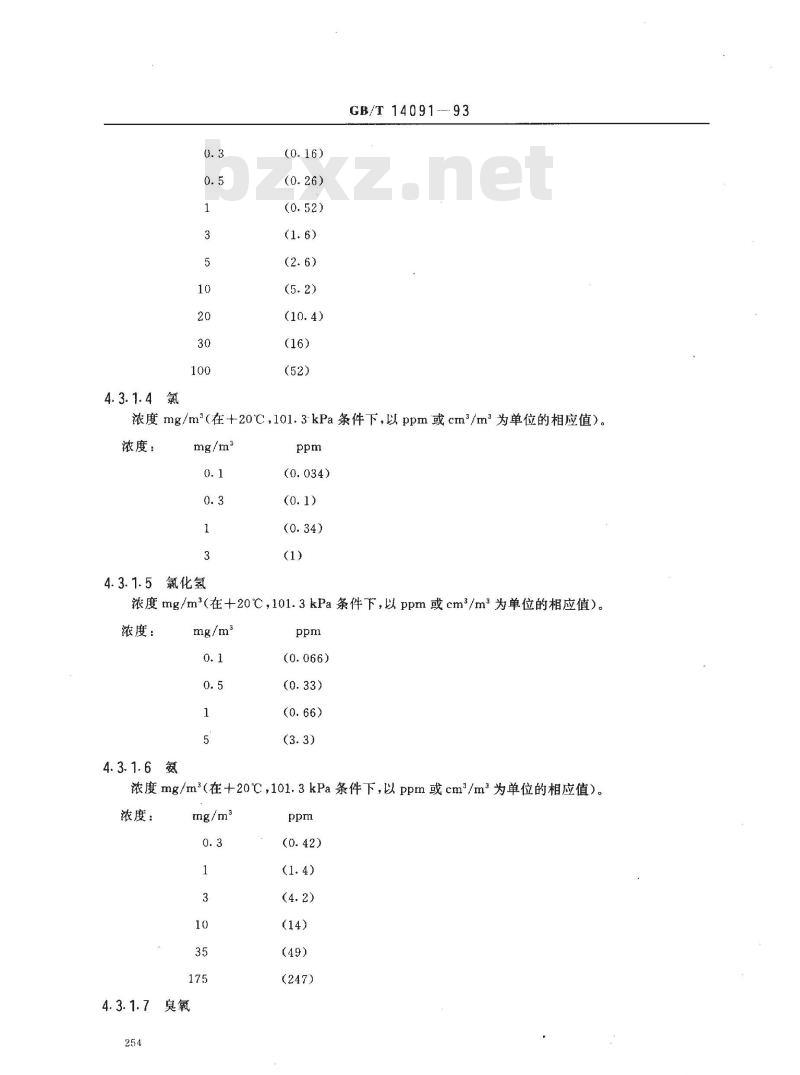

4.3.1.4氯
GB/T14091-93
浓度mg/m（在+20℃，101.3kPa条件下，以ppm或cm/m2为单位的相应值）。浓度：
4.3.1.5氯化氢
浓度mg/m（在+20℃，101.3kPa条件下，以Ppm或cm2/m2为单位的相应值）。浓度：
4.3.1.6氮
浓度mg/m（在+20℃，101.3kPa条件下，以ppm或cm/m2为单位的相应值）。浓度：
GB/T14091—93
浓度mg/m（在+20℃，101.3kPa条件下，以ppm或cm2/m2为单位的相应值）。浓度：
4.3.1.8氟化氢
浓度mg/m（在十20℃，101.3kPa条件下，以ppm或cm2/m2为单位的相应值）。浓度：
4.4机械活性物质参数
(0.003 6)
空气中含量：3.0,100,300，1000,3000,4000，10000mg/m地面上堆积高度：5，10，30，50100，300m4.4.2尘
空气中沉积量：
空气中含量，g/m2
冻十层厚度：50，100.150，200，300cm255
4.5机械环境参数
4.5.1非稳态振动（包括冲击）
GB/T 14091-93
该分类涉及到图1所示的4种典型频谱，其分级见表1。L：其脉冲宽度22ms
1：其脉冲宽度11ms
1：其脉冲宽度6ms
部：其脉冲宽度2.3ms
蚊人啊应加速度Www.bzxZ.net
频谱类型
4.5.2稳态振动
4.5.2.1振动（正弦）
图1典型的冲击响应频谱
表1包括冲击的非稳态振动分级
冲击峰值加速度a
频谱类型
冲击峰值加速度
振动的特征由振荡运动（以时问为函数的位移速度或加速度）来表示，也可由给定的每一频率分量振幅的线性频谱来表示。每一题率分量可在某一频率范围内任意出现。在低频范围内经常出现很小的加速度，而位移相当大，在高频范围内出现较大加速度，而位移相当小。表2规定了低频2～200Hz的恒定位移和恒定加速度的振动分级，其交越频率f。9Hz。256
当厂时峰值位移
GB/T 14091—93
表2正弦振动分级（f一9Hz）
当>f。时峰值加速度，m/s2
当f<时峰值位移
当>f.时峰值加速度，m/s2
表3规定了高频10Hz到10000Hz的恒定位移和恒定加速度的振动分级，其交越频率f。一60Hz。表3正弦振动分级（f。~60Hz）
当了<。时峰值位移
注：表中
当f>时峰值加速度，m/s2
式中：fe-
交越频率，Hz
恒加速度幅值，m/s；
D恒位移幅值.mm；
圆周率。
非周期性(随机)振动
用加速度频谱密度（ASD)表示。定义如下：当了S(f) = lim
当f>f.时峰值加速度，m/s
式中的αt.m.·△f是△f频率范围内加速度均方根值。以频率为函数的加速度频谱密度的两个典型频谱为基础的分类为：
1类谱-—个有较显著的低频量，频率范围10～2000HzⅡ类谱
一个有较平坦分布的振动能量，频率范围20～2000Hz随机振动的典型频谱见表4。
表4随机振动的典型频谱
频谱类型
频率低于200Hz时
加速度频谱密度
(m/s2)2/Hz
频率高于200Hz时
频谱类型
4.5.3自由跌落
GB/T14091—93
续表4
加速度频谱密度
频率低于 200 Hz时
跌落高度：0.0250.050,0.1,0.25,0.50，1.0,2.5,5.0.,10.0m4.5.4摇摆和倾斜
偏离垂线的摇摆角度
±10°
±25°
±45°
摇摆周期，s
偏离垂线的倾斜角度：10°，15°，22.5°，45°4.5.5稳态力
4.5.5.1稳态加速度
加速度：5，6，10,20,50，100，200,500，1000m/s24.5.5.2静负荷
负荷压力：0.1，0.3:1.03,5，1030,100kPa附加说明：
(m/s\)\/Hz
频率高于200Hz时
本标准由中华人民共和国机械电子工业部提出，机械电子工业部广州电器科学研究所归口。本标准由机械电子工业部广州电器科学研究所负责起草。本标准主要起草人赵佩玉、刘奎芳。258
